Quick Installation Guide

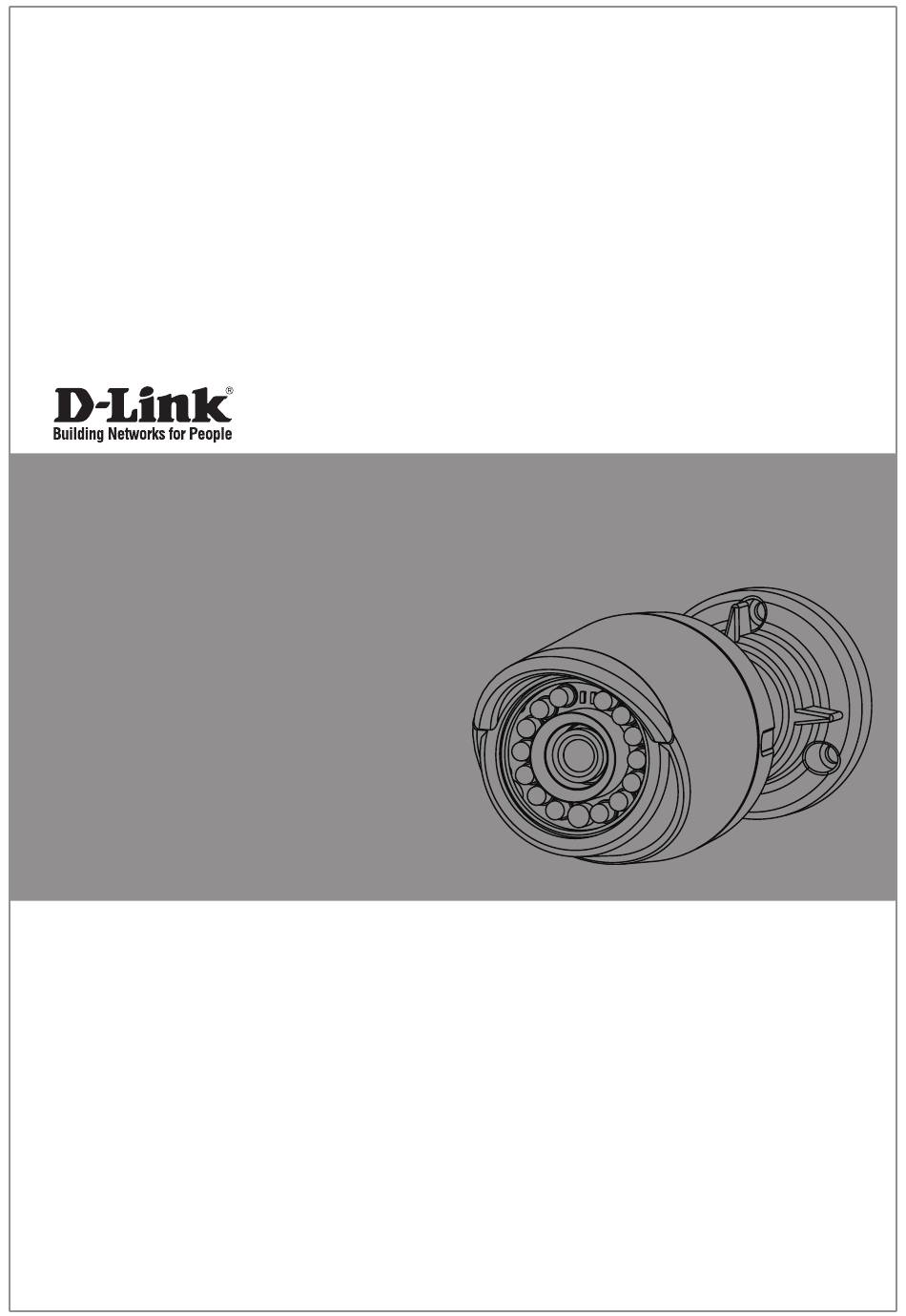

Vigilance HD Outdoor PoE Mini Bullet Camera
This document will guide you through the
basic installation process for your new
D-Link Network Camera.
DCS-4701E
Quick Installation Guide
Краткое руководство по установке
Documentation also available on
CD and via the D-Link Website
Advertisement
Table of Contents
Related Manuals for D-Link DCS-4701E
Summary of Contents for D-Link DCS-4701E
- Page 1 Vigilance HD Outdoor PoE Mini Bullet Camera This document will guide you through the basic installation process for your new D-Link Network Camera. DCS-4701E Quick Installation Guide Краткое руководство по установке Documentation also available on CD and via the D-Link Website...
-
Page 2: Package Contents
This installation guide provides basic instructions for installing the Network Camera on your network. For additional information about how to use the camera, please see the User Manual which is available on the CD included in this package or from the D-Link support website. -
Page 3: Hardware Overview
Ethernet Jack Power Connector RJ-45 connector for Ethernet, Connects to an optional 12 V / 1.5 A can also be used to power power adapter (not included) the camera using Power over Ethernet (PoE) D-Link DCS-4701E Quick Installation Guide... -
Page 4: Configuring The Camera
Insert the DCS-4701E CD into your computer's CD-ROM drive to begin the installation. If the Autorun function on your computer is disabled, or if the D-Link Launcher fails to start automatically, click Start > Run. Type D:\autorun.exe, where D: represents the drive letter of your CD-ROM drive. - Page 5 Take a moment to confirm your settings and click Restart. Viewing Your Camera via Web Browser Click on the D-Link Setup Wizard SE icon that was created in your Windows Start menu (Start > D-Link > Setup Wizard SE). Select the camera and click Link to access the web configuration.
-
Page 6: Mounting Instructions
When you are finished, turn the adjustment ring clockwise to tighten it. If you need to waterproof your installation, please continue to the next page. D-Link DCS-4701E Quick Installation Guide... -
Page 7: Waterproofing Your Installation
RJ-45 plug onto the cable. Connect the RJ-45 plug into the Ethernet connector, then screw the waterproof connector to the Ethernet connector by turning it about a half-turn clockwise. D-Link DCS-4701E Quick Installation Guide... -
Page 8: Additional Information
Additional Information Additional help and product information is available online at http://www.dlink.com. Warranty Information Please visit http://warranty.dlink.com/ for warranty information for your region. D-Link DCS-4701E Quick Installation Guide... -
Page 9: Краткое Руководство По Установке
DCS-4701E в сети. Для получения дополнительной информации по настройке камеры, пожалуйста, обратитесь к руководству пользователя на CD-диске из комплекта поставки или через Web-сайт D-Link. Комплект поставки ƒ Внешняя сетевая HD-камера DCS-4701E с поддержкой PoE и ночной съемки ƒ Водонепроницаемый коннектор для кабеля ƒ Резиновая заглушка для разъема питания... - Page 10 Разъем питания Разъем RJ-45 для подключения Разъем для подключения 12 В / 1,5 А Ethernet-кабеля, а также для подачи адаптера питания (адаптер не входит в питания камеры по технологии комплект поставки) Power over Ethernet (PoE) D-Link DCS-4701E Quick Installation Guide...
- Page 11 Настройка с помощью Мастера установки Вставьте компакт-диск для DCS-4701E в привод CD-ROM, чтобы начать установку. Если на компьютере отключена функция автозапуска или запуск не произошел автоматически, нажмите Пуск > Выполнить. Введите D:\autorun.exe, где D: - имя привода CD-ROM. Нажмите Setup Wizard, чтобы начать установку.
- Page 12 и нажмите кнопку Restart. Просмотр изображения камеры через Web-браузер Выберите ярлык D-Link Setup Wizard SE в стартовом меню Windows (Пуск > D-Link > Setup Wizard SE). Выберите камеру и нажмите кнопку Link для доступа к Web-настройкам. Мастер установки автоматически откроет Web-браузер...
-
Page 13: Монтаж Камеры
Чтобы отрегулировать положение камеры, ослабьте кольцо регулировки, повернув его против часовой стрелки. Затем задайте камере требуемое положение и поверните кольцо по часовой стрелке для фиксации. Если требуется обеспечить водонепроницаемость камеры, пожалуйста, перейдите на следующую страницу. D-Link DCS-4701E Quick Installation Guide... - Page 14 RJ-45, как показано на рисунке. Протяните Ethernet-кабель через водонепроницаемый коннектор, как показано на рисунке. Далее вставьте кабель в коннектор RJ-45 и обожмите. Соедините коннектор с разъемом RJ-45. Закрутите водонепроницаемый коннектор, повернув его приблизительно на пол-оборота по часовой стрелке. D-Link DCS-4701E Quick Installation Guide...
- Page 15 технологии PoE, используйте входящую в комплект поставки резиновую заглушку для разъема питания. Если подача питания на камеру осуществляется с помощью адаптера питания (не входит в комплект поставки), используйте специальную ленту для герметизации с целью предотвращения попадания влаги на соединение. D-Link DCS-4701E Quick Installation Guide...
-
Page 16: Технические Характеристики
UPnP port forwarding ICMP RTP / RTSP/ RTCP DHCP-клиент Фильтрация IP-адресов NTP-клиент (D-Link) DNS-клиент DDNS-клиент (D-Link) Multicast SMTP-клиент IGMP FTP-клиент Соответствие ONVIF Безопасность Защита учетной записи Шифрование HTTP и администратора и группы RTSP пользователей Аутентификация по паролю D-Link DCS-4701E Quick Installation Guide... - Page 17 4,7 Вт ± 5% мощность Температура Рабочая: от -40° до 50°C Хранения: от -20° до 70°C При эксплуатации: от 20% При хранении: от 5% до Влажность до 80% (без конденсата) 95% (без конденсата) Сертификаты CE LVD C-Tick D-Link DCS-4701E Quick Installation Guide...
-
Page 18: Дополнительная Информация
Размеры 98.1 66.6 164.7 Дополнительная информация Дополнительная помощь и информация об устройстве доступна в режиме онлайн на Web-сайте http://www.dlink.com. Информация о гарантии Чтобы получить информацию о гарантии для Вашего региона, пожалуйста, посетите http://warranty.dlink.com/. D-Link DCS-4701E Quick Installation Guide... - Page 19 Ver.1.01(WW)_90x130 2015/05/14 RMN0101631A...
