Sony BKM-FW32 Operating Instructions Manual

Network management adaptor
Hide thumbs Also See for BKM-FW32:
Table of Contents

  • English

  • Français
    • A Propos de Ce Manuel
    • Précautions
    • Emplacement Et Fonctionnement des Pièces Et des Commandes
    • Préparation À L'utilisation de la Fonction de Gestion de Réseaux
      • Installation de L'appareil
      • Configuration Système
    • Opérations À Partir D'un Ordinateur
      • Contrôle de L'écran À Partir
      • D'un Ordinateur
    • Guide de Dépannage
    • Spécifications

  • Deutsch
    • Sicherheitsmaßnahmen
    • Zu dieser Bedienungsanleitung
    • Lage und Funktion der Teile und Bedienelemente
    • Vorbereitungen zum Arbeiten mit der Netzwerkfunktion
      • Installieren des Geräts
      • Systemkonfiguration
    • Betrieb von einem Computer aus
      • Steuern des Bildschirms von einem
      • Computer aus
    • Störungsbehebung
    • Technische Daten

  • Español
    • Acerca de Este Manual
    • Precauciones
    • Ubicación y Función de Componentes y Controles
    • Preparativos para la Utilización de la Función de Red
      • Instalación del Dispositivo
      • Configuración del Sistema
    • Operaciones desde un Ordenador 10 (ES)
      • Control del Monitor desde un
      • Ordenador
    • Solución de Problemas
    • Especificaciones

  • Italiano
    • Informazioni Sul Presente Manuale
    • Precauzioni
    • Posizione E Funzione Delle Parti E Dei Comandi
    • Preparazioni Per L'utilizzo Della Funzione DI Networking
      • Installazione del Dispositivo
      • Configurazione DI Sistema
    • Operazioni Eseguibili Mediante un Computer
      • Controllo del Display da un Computer
    • Guida Alla Soluzione Dei Problemi
    • Caratteristiche Tecniche

  • 汉语
    • 使用前须知
    • 关于本手册
    • 部件和控制器的位置和功能
    • 使用网络功能的准备
    • 安装本装置
    • 系统结构
    • 从电脑控制显示器
    • 从电脑操作
    • 故障排除
    • 规格

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 16

Quick Links

Download this manual
Network
Management
Adaptor

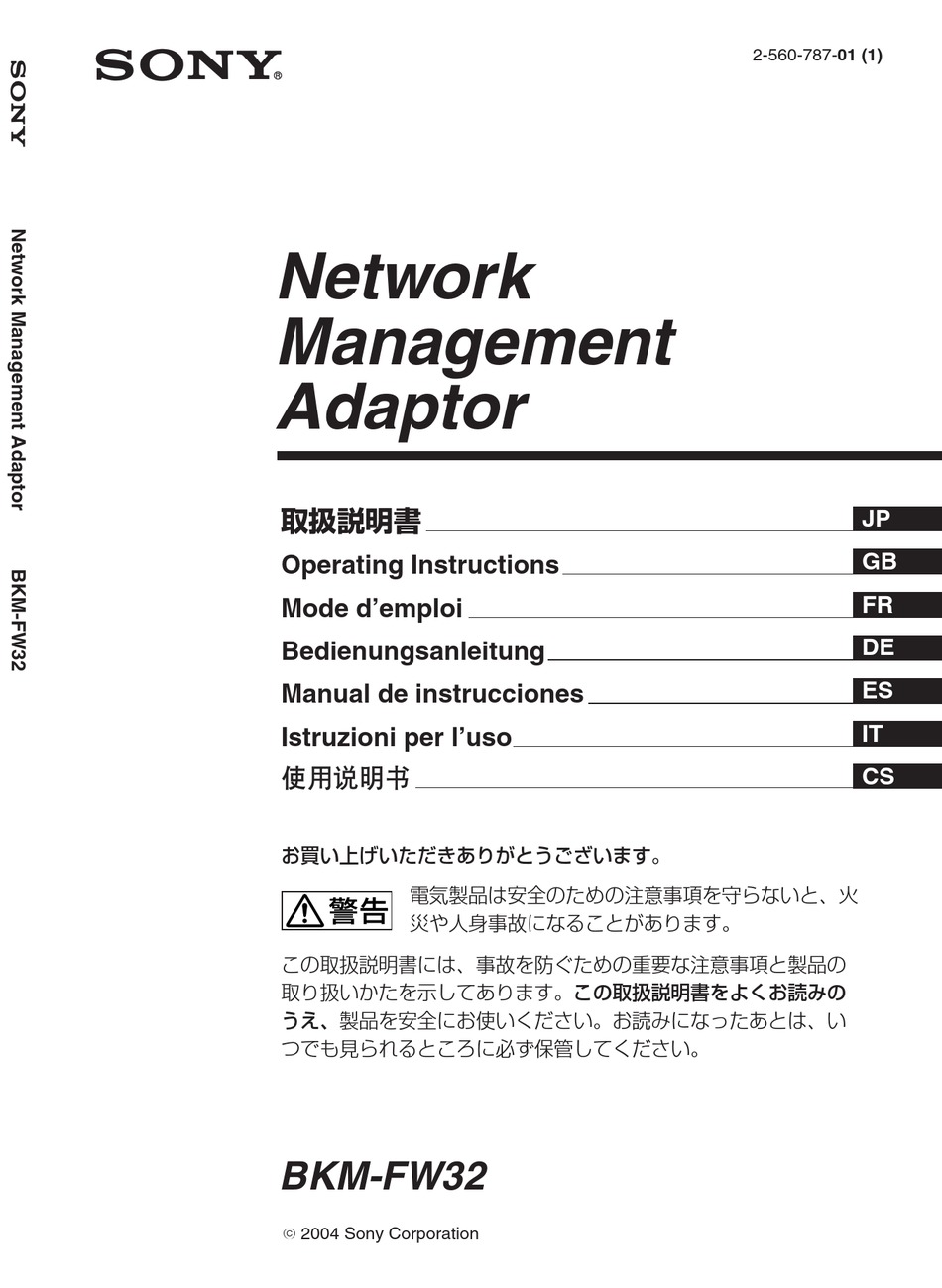

取扱説明書
Operating Instructions
Mode d'emploi
Bedienungsanleitung
Manual de instrucciones
Istruzioni per l'uso
お買い上げいただきありがとうございます。
電気製品は安全のための注意事項を守らないと、火
災や人身事故になることがあります。
この取扱説明書には、事故を防ぐための重要な注意事項と製品の
取り扱いかたを示してあります。この取扱説明書をよくお読みの
うえ、製品を安全にお使いください。お読みになったあとは、い
つでも見られるところに必ず保管してください。
BKM-FW32
 2004 Sony Corporation
2-560-787-01 (1)
JP
GB
FR
DE
ES
IT
CS

Advertisement

Table of Contents
loading

Related Manuals for Sony BKM-FW32

Summary of Contents for Sony BKM-FW32

  • Page 1 Network Management Adaptor 取扱説明書 Operating Instructions Mode d’emploi Bedienungsanleitung Manual de instrucciones Istruzioni per l’uso お買い上げいただきありがとうございます。 電気製品は安全のための注意事項を守らないと、火 災や人身事故になることがあります。 この取扱説明書には、事故を防ぐための重要な注意事項と製品の 取り扱いかたを示してあります。この取扱説明書をよくお読みの うえ、製品を安全にお使いください。お読みになったあとは、い つでも見られるところに必ず保管してください。 BKM-FW32  2004 Sony Corporation 2-560-787-01 (1)
  • Page 2 安全のために ソニーの製品は安全に充分配慮して設計されています。 し かし、電気製品は、 まちがった使いかたをする と、火災や 感電などによ り死亡や大けがなど人身事故につながる こ と があ り 、危険です。 事故を防ぐために次のこ とを必ずお守り く ださい。 安全のための注意事項を守る 4 （JP）ページの注意事項をよく お読みく ださい。 定期点検をする 5 年に 1 度は、内部の点検を、お買い上げ店またはソニー のサービス窓口にご依頼く ださい （有料） 。 故障したら使わない すぐに、 お買い上げ店またはソニーのサービス窓口にご連 絡く ださい。 万一、異常が起きたら ・煙が出たら ・異常な音、においが したら ・内部に水、異物が...
  • Page 3 目次 注意 ... 使用上のご注意 ... このマニュアルについて ... 各部の名称と働き ... ネッ トワーク機能を使う 準備をする... 本機を取り付ける ... 7 (JP) システム構成 ... 8 (JP) コンピューターで操作する ... ディ スプレイ をコン トロールする... 10 (JP) トラブル時の対処 ... 仕様 ... 4 (JP) 5 (JP) 5 (JP) 6 (JP) 7 (JP) 10 (JP) 13 (JP)
  • Page 4 下記の注意を守らないと、 を与えることがあります。 取り付けは専門の工事業者に依頼する お客様が取り付けを行う と、火災や感電によ り人身事故につながり ます。 取り付けについては、 必ずお買い上げ店またはソニーのサービス窓口にご依 頼く ださい。 接続の際は電源を切る 電源コー ドや接続ケーブルを接続する と きは、 電源を切ってく ださい。 感電や 故障の原因となる こ とがあ り ます。 お手入れの際は、電源を切って電源プラグを抜く 電源を接続したままお手入れをする と、感電の原因となる こ とがあ り ます。 内部を開けない、改造しない 内部には電圧の高い部分があ り、 キャ ビネ ッ トや裏ぶたを開けたり改造したり する と、火災や感電の原因となる こ とがあ り ます。内部の調整や設定、点検、 修理はお買い上げ店またはソニーのサービス窓口にご依頼く...
  • Page 5 使用上のご注意 • 本機のソフ ト ウェアの仕様は、 改良のため 予告なく 変更する こ とがあ り ますが、 ご了 承く ださい。 • アプリ ケーシ ョ ンソフ ト ウェアは、 この取扱 説明書の画面と一部異なる場合があ り ま す。 • 安全の為に該当ポー ト には過電圧が加わ る恐れのないネ ッ ト ワークに接続してく ださ い。 • Microsoftおよび Windowsは、米国 Microsoft Corporation の米国およびその他の国における登録 商標です。...
  • Page 6 各部の名称と働き RESET ボタン ネットワーク端子 RESET ボタン ３秒以上押したままにすると、各種設定値 を初期化します。 10BASE-T/ ネットワーク端子（ 100BASE-TX ） 本 機 を 10BASE-T/100BASE-TX の LAN ケーブルでネ ッ ト ワーク と接続します。 各部の名称と働き...
  • Page 7 ネットワーク機 能を使う準備を する 本機は、 10BASE-T/100BASE-TX の LAN ケーブルでネ ッ ト ワークに接続する こ とがで きます。 ここでは、ネッ ト ワークに接続して本機の ネ ッ ト ワーク機能を使う ために必要な準備に ついて説明します。 本機を取り付ける 取り付ける前に • ディ スプレイ とディ スプレイ につながれて いるすべての機器の電源を切ってく ださ い。特にディ スプレイ については、ディ ス プレイ の1スイ ッチを押してス タ ンバイ 状 態にし、電源コー...
  • Page 8 システム構成 ケーブルでネットワークに接続する ケーブル ケーブル ハブ／ ルーターへ ケーブル ケーブル LANに接続して使用するときは、 IPア ドレ スの設定が必要です。 IPア ドレスの自動取 得の環境 （DHCP環境） 下でご使用く ださ い。 ネットワーク機能を使う準備をする コンピューター コンピューター ディスプレイ（本機） コンピューター 設定されたIPア ドレスの情報は、 ディ スプレ イ のメニューから、 イ ンフ ォメーシ ョ ンまたは ステータスのページで確認する こ とができ ま す。 ネット...
  • Page 9 ネ ッ ト ワーク環境が変わったと きは、 IPア ド レ スを再設定する必要があ り ます。 • DHCP 環境のとき LANケーブルを抜き差しする こ とによ り、 自動的に IPア ドレスが再設定されます。 • マニュアルで設定されたとき 環境にあわせて設定の変更を行ってく だ さい。 ご注意 アドレスをマニュアルで設定するには IPア ドレスを自動で設定できない場合は、 以下の手順に従ってマニュアルで設定す る こ とができます。 本機とコンピューターをクロスタイ プの ケーブルで直接接続する。 IP Address コンピューターを「 動的に取得する」に設定する。...
  • Page 10 コンピューター で操作する ディスプレイをコントロールする コ ンピューターの画面上でディ スプレイ の各 種設定ができます。 本機がディ スプレイ にしっかり装着されてい る こ と、 本機、 コンピューター、 ルーターまた はハブがネ ッ ト ワークケーブルで接続されて いる こ とを確認し、 ディ スプレイ とコンピュー ター、 ルーターまたはハブの電源を入れてく ださい。 ディ スプレイ コン ト ロール画面は、機能別に 「Information」画面、 「Configuration」画 面、 「Control」画面、 「Setup」画面の4 画 面を表示できます。...
  • Page 11 Control 画面 POWER （電源） ディ スプレイの電源の入 / 切を切り換えま す。 INPUT （入力切換） 入力信号を切り換えます。 PICTURE MODE （ピクチャーモード） ピクチャーモー ドを切り換えます。 ASPECT （アスペクト） 画面の縦横比を切り換えます。 CLOSED CAPTION （クローズドキャ プション） 英語字幕を画面に表示したいと きに使用し ます。 PICTURE MODEをUser1、 User2、 User ３ に設定したと き、以下の調整ができます。 （FWDシ リ ーズの取扱説明書もあわせてご 覧く ださい。 ） Contrast （コントラスト）...
  • Page 12 Password （パスワード） 管理者、ユーザーそれぞれに名前とパス ワー ドを設定できます。管理者の名前は 「root」 に固定されています。 Mail Report （メールレポートの設定） ディ スプレイ にエラーが発生した場合、 すぐ にメールで通知します（エラー通知） 。 * FWD-50PX1/50PX1Nには対応していませ ん。 Address （送信先） 各テキス ト ボッ クスに送信先のメールア ドレ スを入力します。同時に４か所に送信でき ます。 各ア ドレスの最大入力文字数は64文 字です。 Mail Account （メールアカウント） Mail Address （メールア ドレス） ： 割り当てられたメールア ドレスを入力しま す。...
  • Page 13 トラブル時の対処 サービス窓口にご相談になる前に下記の項目をも う一度チェ ック してみてく ださい。 それで も具合の悪いと きは、 ソニーのサービス窓口にご相談く ださい。 症状 ネ ッ ト ワークに接続できない。 ・ 本機がディ スプレイ に正しく 取り付けられていない。 ・ ネ ッ ト ワーク端子にケーブルが正しく 接続されていない。 ・ ネ ッ ト ワークの設定が正しく ない。 ・ ケーブルの種類が適切でない。 原因／対処 t 本機を奥までしっかり差し込み、固定ネジを締めてく ださい。 t ケーブルを奥までしっかり差し込んでく ださい。 t コンピューターのWebブラウザから操作している場合、...
  • Page 14 仕様 入／出力 Network 10BASE-T/100BASE- TX （ネ ッ ト ワークの使 用環境によ り、接続速 度に差が生じる こ とが あ り ます。 ） その他 最大外形寸法 135×30×90 mm （幅／高さ／奥行き） 質量 約 120 g 消費電力 約 1.0 W 動作温度 0 ∼ 35℃（本機を装着し たディ スプレイ の環境） 保存温度 − 10 ∼＋ 40℃ Link （緑）...
  • Page 16 The model and serial numbers are located at the rear. Record these numbers in the spaces provided below. Refer to these numbers whenever you call upon your Sony dealer regarding this product. Model No. Serial No. To prevent fire or shock hazard, do not expose the unit to rain or moisture.

  • Page 17: Table Of Contents

    Table of Contents Precautions ... 4 (GB) About This Manual ... 4 (GB) Location and Function of Parts and Controls ... 5 (GB) Preparations for Using the Networking Function ... 6 (GB) Installing this device ... 6 (GB) System Configuration ... 8 (GB) Operations from a Computer ...

  • Page 18: Precautions

    Precautions • Please note that the software specifications are subject to change without notice. • Some of the illustrations in this manual may differ from the actual application software. • For your safety, connect to an Ethernet network which does not exceed the voltage limit of the Ethernet connector.

  • Page 19: Location And Function Of Parts And Controls

    Location and Function of Parts and Controls RESET button Press and hold the button for more than 3 seconds to clear the settings you made. Network connector (10BASE-T/ 100BASE-TX) Connect this device to the network with the LAN cable (10BASE-T/100BASE-TX). RESET button Network connector Location and Function of Parts and Controls...

  • Page 20: Preparations For Using The Networking Function

    Preparations for Using the Networking Function You can connect this device to the network with a LAN cable (10BASE-T/100BASE- TX). This section describes the tasks required for using the networking function of this device. Installing this device Before installation • Before installation, make sure that the power to all the equipment is off.
  • Page 21 When the option slot is located on the left side of a Display unit* * The location of the option slot differs depending on the model of the Display unit. If your Display unit has more than one option slot, install the device in a COM port, a slot used for the network.

  • Page 22: System Configuration

    System Configuration Connecting to the network using LAN cables LAN cable LAN cable Hub/router cable LAN cable When you use this device connected to a LAN, you must set an IP address. Use this device in a DHCP environment in which an IP address is automatically obtained.
  • Page 23 If the network environment is changed, you must set up a new IP address again. • When using this device in a DHCP envirnment; Disconnect the LAN cable once, and then connect it again. An IP address is automatically obtained. •...

  • Page 24: Operations From A Computer

    Operations from a Computer Controlling the Display from a Computer You can perform various adjustments and settings of the Display on a computer’s display. Check that this device is firmly installed in the Display and that this device, the personal computer, and the router or hubs are connected via LAN cables.
  • Page 25 CLOSED CAPTION (closed caption) Displays closed captions. When PICTURE MODE is set to any of User1, User2 and User3, you can adjust the following items. Refer to the Operating Instructions for the FWD series as well. Contrast +/– buttons Adjusts the picture contrast. Brightness +/–...
  • Page 26 Account Name: Enter the name of the e-mail account. Password: Enter the password for the e-mail account. Send Test Mail: A test e-mail message can be sent to specified destinations. Check this check box and click Apply to send a test e-mail. NOTE If the following items are not set or the settings are incorrect, an error message...

  • Page 27: Troubleshooting

    Troubleshooting If the Display appears to be operating erratically, try to diagnose and correct the problem, refering to the following guide. If the problem still persists, consult with qualified Sony personnel. Symptom A connection to the network is not established.

  • Page 28: Specifications

    Specifications Input/Output Network 10BASE-T/100BASE- TX (Network connection speed may vary depending on the network environment.) General 135 × 30 × 90 mm Dimensions × 1 inches) (w/h/d) Mass Approx. 120 g (4 oz) Power consumption Approx. 1.0 W Operating temperature 0°C to 35°C (32°F to 95°F) (The ambient temperature...
  • Page 30 AVERTISSEMENT Afin d’éviter tout risque d’incendie ou d’électrocution, n’exposez pas cet appareil à la pluie ou à l’humidité. Afin d’éviter tout risque d’électrocution, n’ouvrez pas le châssis. Confiez l’entretien uniquement à un personnel qualifié. Pour les utilisateurs au Canada Cet appareil unmérique de la classe B est conforme à...
  • Page 31 Table des matières Précautions ... 4 (FR) A propos de ce manuel ... 4 (FR) Emplacement et fonctionnement des pièces et des commandes ... 5 (FR) Préparation à l’utilisation de la fonction de gestion de réseaux ... 6 (FR) Installation de l’appareil ... 6 (FR) Configuration système ...

  • Page 32: Précautions

    Précautions • Notez que les spécifications du logiciel sont sujettes à modifications sans préavis. • Certaines illustrations du présent manuel peuvent être légèrement différentes de ce qui apparaît réellement dans le logiciel. • Pour votre sécurité, raccordez-vous à un réseau Ethernet dont la tension est inférieure à...

  • Page 33: Emplacement Et Fonctionnement Des Pièces Et Des Commandes

    Emplacement et fonctionnement des pièces et des commandes Touche RESET Appuyez sur la touche et maintenez-la enfoncée pendant plus de 3 secondes pour effacer les réglages effectués. Connecteur réseau (10BASE-T/ 100BASE-TX) Raccordez cet appareil au réseau à l’aide du câble LAN (10BASE-T/100BASE-TX). Emplacement et fonctionnement des pièces et des commandes Touche RESET Connecteur réseau...

  • Page 34: Préparation À L'utilisation De La Fonction De Gestion De Réseaux

    Préparation à l’utilisation de la fonction de gestion de réseaux Vous pouvez raccorder cet appareil au réseau à l’aide du câble LAN (10BASE-T/ 100BASE-TX). Cette section décrit les tâches requises pour utiliser la fonction de gestion de réseaux de cet appareil. Installation de l’appareil Avant l’installation •...
  • Page 35 Lorsque l’emplacement optionnel est situé sur le côté droit d’un moniteur* * La place de l’emplacement optionnel varie selon le modèle du moniteur. Si votre moniteur possède plusieurs emplacements optionnels, installez le périphérique sur un port COM réservé aux communications en réseau. Reportez-vous également au mode d’emploi de la série FWD.

  • Page 36: Configuration Système

    Configuration système Connexion au réseau à l’aide des câbles LAN Câble LAN Câble LAN vers le hub/ routeur Câble Câble LAN Lorsque vous utilisez cet appareil alors qu’il est raccordé à un réseau local, vous devez définir une adresse IP. Utilisez cet appareil dans un environnement DHCP dans lequel vous obtenez immédiatement une adresse IP.
  • Page 37 Si l’environnement réseau est modifié, vous devez configurer une nouvelle adresse IP. • Lorsque vous utilisez cet appareil dans un environment DHCP : débranchez une fois le câble LAN, puis rebranchez-le. Une adresse IP est automatiquement générée. • Une fois l’adresse IP définie manuellement : modifiez la configuration en fonction du nouvel environment réseau.

  • Page 38: Opérations À Partir D'un Ordinateur

    Opérations à partir d’un ordinateur Contrôle de l’écran à partir d’un ordinateur Vous pouvez exécuter divers réglages et paramétrages de l’écran sur un écran d’ordinateur. Vérifiez que cet appareil est correctement installé dans le moniteur et que cet appareil, le PC et le routeur ou les hubs (concentrateurs) sont raccordés par des câbles LAN.
  • Page 39 ASPECT (Format) Commute la largeur d’affichage de l’écran. CLOSED CAPTION (Sous-titres) Affiche les sous-titres. Si PICTURE MODE est réglé sur User1, User2 ou User3, vous pouvez ajuster les éléments suivants. Reportez-vous également au mode d’emploi de la série FWD. Boutons Contrast (Contraste) +/– Règlent le contraste de l’image.
  • Page 40 Mail Account (Compte de messagerie) Mail Address (Adresse de messagerie): Saisissez l’adresse e-mail attribuée à cet appareil. L’adresse peut contenir au maximum 64 caractères. Outgoing Mail Server (SMTP) (Serveur de messagerie pour courrier sortant) (SMTP server) (Serveur SMTP): Saisissez l’adresse du serveur SMTP. L’adresse peut contenir au maximum 64 caractères.

  • Page 41: Guide De Dépannage

    Guide de dépannage Si l’ordinateur ne fonctionne pas correctement, essayez d’en déterminer la cause et de remédier au problème, à l’aide du guide suivant. Si le problème persiste, consultez le personnel qualifié Sony. Symptôme La connexion au réseau n’est pas établie.

  • Page 42: Spécifications

    Spécifications Entrée/Sortie Réseau 10BASE-T/ 100BASE-TX (La vitesse de connexion du réseau peut varier selon l’environnement réseau.) Généralités 135 × 30 × 90 mm Dimensions × 1 pouces) (l/h/p) Poids Environ 120 g (4 onces) Consommation Environ 1,0 W Température de fonctionnement 0°C à...
  • Page 44 ACHTUNG Um Feuergefahr und die Gefahr eines elektrischen Schlags zu vermeiden, setzen Sie das Gerät weder Regen noch sonstiger Feuchtigkeit aus. Um einen elektrischen Schlag zu vermeiden, öffnen Sie das Gehäuse nicht. Überlassen Sie Wartungsarbeiten stets nur qualifiziertem Fachpersonal.
  • Page 45 Inhalt Sicherheitsmaßnahmen ... 4 (DE) Zu dieser Bedienungsanleitung ... 4 (DE) Lage und Funktion der Teile und Bedienelemente ... 5 (DE) Vorbereitungen zum Arbeiten mit der Netzwerkfunktion ... 6 (DE) Installieren des Geräts ... 6 (DE) Systemkonfiguration ... 8 (DE) Betrieb von einem Computer aus ...

  • Page 46: Sicherheitsmaßnahmen

    Sicherheitsmaßnahmen • Beachten Sie bitte, dass die Softwarespezifikationen unangekündigten Änderungen unterliegen. • Einige der Abbildungen in dieser Anleitung können sich von der tatsächlichen Anwendungssoftware unterscheiden. • Schließen Sie dieses Gerät aus Sicherheitsgründen an ein Ethernet- Netzwerk an, das den Spannungshöchstwert des Ethernet- Anschlusses nicht überschreitet.

  • Page 47: Lage Und Funktion Der Teile Und Bedienelemente

    Lage und Funktion der Teile und Bedienelemente Taste RESET Wenn Sie die Taste länger als 3 Sekunden gedrückt halten, werden die von Ihnen vorgenommenen Einstellungen gelöscht. Netzwerkanschluss (10BASE-T/ 100BASE-TX) Schließen Sie dieses Gerät über ein LAN- Kabel (10BASE-T/100BASE-TX) an das Netzwerk an.

  • Page 48: Vorbereitungen Zum Arbeiten Mit Der Netzwerkfunktion

    Vorbereitungen zum Arbeiten mit der Netzwerkfunktion Sie können dieses Gerät über ein LAN- Kabel (10BASE-T/100BASE-TX) an das Netzwerk anschließen. In diesem Abschnitt werden die Schritte erläutert, die zum Arbeiten mit der Netzwerkfunktion dieses Geräts erforderlich sind. Installieren des Geräts Vorbereitungen für die Installation •...
  • Page 49 Wenn sich der Erweiterungssteckplatz an der linken Seite des Bildschirms befindet* * Die Lage des Erweiterungssteckplatzes hängt vom Bildschirmmodell ab. Wenn Ihr Bildschirm über mehrere Erweiterungssteckplätze verfügt, installieren Sie das Gerät in einem COM- Anschluss (Steckplatz für Netzwerkfunktionen). Schlagen Sie bitte auch in der Bedienungsanleitung zum jeweiligen Modell der Serie FWD nach.

  • Page 50: Systemkonfiguration

    Systemkonfiguration Anschließen an ein Netzwerk über LAN-Kabel LAN-Kabel LAN-Kabel an Hub/Router LAN- Kabel LAN-Kabel Wenn Sie dieses Gerät an ein LAN anschließen, müssen Sie eine IP-Adresse einstellen. Verwenden Sie dieses Gerät in einer DHCP-Umgebung, in der die IP- Adresse automatisch zugewiesen wird. Vorbereitungen zum Arbeiten mit der Netzwerkfunktion Computer Computer...
  • Page 51 Wenn sich die Netzwerkumgebung ändert, müssen Sie die IP-Adresse erneut einstellen. • Wenn Sie dieses Gerät in einer DHCP- Umgebung einsetzen Lösen Sie das LAN-Kabel kurz und scließen Sie es dann wieder an. Eine IP- Adresse wird automatisch zugewiesen. • Wenn die IP-Adresse manuell eingestellt wurde Ändern Sie die Einstellungen in Übereinstimmung mit der neuen...

  • Page 52: Betrieb Von Einem Computer Aus

    Betrieb von einem Computer aus Steuern des Bildschirms von einem Computer aus Sie können verschiedene Einstellungen am Bildschirm von einem Computerbildschirm aus vornehmen. Vergewissern Sie sich, dass dieses Gerät fest im Bildschirm installiert ist und dass dieses Gerät, der PC und der Router bzw.
  • Page 53 PICTURE MODE (Bildmodus) Zum Auswählen des Bildmodus. ASPECT (Bildformat) Zum Auswählen der Breite der Bildschirmanzeige. CLOSED CAPTION (Untertitel) Zum Anzeigen von Untertiteln. Wenn PICTURE MODE auf „User1“, „User2“ oder „User3“ gesetzt ist, können Sie die folgenden Optionen einstellen. Schlagen Sie bitte auch in der Bedienungsanleitung zum jeweiligen Modell der Serie FWD nach.
  • Page 54 E-Mail-Adresse ein. Die zulässige Anzahl an Zeichen für die Adresse beträgt 64. Outgoing Mail Server (SMTP) (Server für ausgehende Mail) (SMTP-Server): Geben Sie die Adresse des SMTP-Servers ein. Die zulässige Anzahl an Zeichen für die Adresse beträgt 64. Requires the use of POP Authentication before Send e-mail (POP before SMTP) (Erfordert die Anwendung von POP-Authentifizierung...

  • Page 55: Störungsbehebung

    Störungsbehebung Wenn am Bildschirm Probleme auftreten, versuchen Sie bitte anhand der folgenden Tabelle, das Problem einzugrenzen und zu beheben. Wenn das Problem bestehen bleibt, wenden Sie sich bitte an qualifiziertes Fachpersonal von Sony. Symptom Eine Verbindung zum Netzwerk kann nicht hergestellt werden.

  • Page 56: Technische Daten

    Technische Daten Ein-/Ausgang Netzwerk 10BASE-T/100BASE- TX (Die Geschwindigkeit der Netzwerkverbindung hängt von der Netzwerkumgebung ab.) Allgemeines 135 × 30 × 90 mm Abmessungen (B/H/T) Gewicht ca. 120 g Leistungsaufnahme ca. 1,0 W Betriebstemperatur 0 °C bis 35 °C (die Umgebungstemperatur, bei der Sie den Bildschirm verwenden können, wenn dieses...
  • Page 58 ADVERTENCIA Para evitar el riesgo de incendio o electrocución, no exponga la unidad a la lluvia ni a la humedad. Para evitar recibir descargas eléctricas, no abra el aparato. Contrate exclusivamente los servicios de personal sualificado.
  • Page 59 Índice Precauciones ... 4 (ES) Acerca de este manual ... 4 (ES) Ubicación y función de componentes y controles ... 5 (ES) Preparativos para la utilización de la función de red ... 6 (ES) Instalación del dispositivo..6 (ES) Configuración del sistema ...

  • Page 60: Precauciones

    Precauciones • Tenga en cuenta que las especificaciones del software están sujetas a cambios sin previo aviso. • Algunas de las ilustraciones de este manual pueden variar con respecto al software de aplicación existente. • Para su seguridad, conéctese a una red Ethernet que no supere el límite de voltaje del conector Ethernet.

  • Page 61: Ubicación Y Función De Componentes Y Controles

    Ubicación y función de componentes y controles Botón RESET Mantenga pulsado el botón durante más de 3 segundos para borrar los ajustes que ha realizado. Conector de red (10BASE-T/ 100BASE-TX) Conecte el dispositivo a la red mediante el cable LAN (10BASE-T/100BASE-TX). Botón RESET Conector de red Ubicación y función de componentes y controles...

  • Page 62: Preparativos Para La Utilización De La Función De Red

    Preparativos para la utilización de la función de red Puede conectar el dispositivo a la red mediante el cable LAN (10BASE-T/ 100BASE-TX). Esta sección describe las tareas necesarias para poder utilizar la función de red de este dispositivo. Instalación del dispositivo. Antes de la instalación •...
  • Page 63 Cuando la ranura de opcional está situada en el lado izquierdo del monitor* * La situación de la ranura de opción varía dependiendo del modelo de monitor. Si el monitor dispone de más de una ranura opcional, instale el dispositivo en un puerto COM, una ranura que se utiliza en redes.

  • Page 64: Configuración Del Sistema

    Configuración del sistema Conexión a la red mediante los cables LAN Cable LAN Cable LAN a hub/router Cable Cable LAN Cuando utilice este dispositivo conectado a una LAN, debe ajustar la dirección IP. Utilice el dispositivo en un entorno DHCP en el que la dirección IP se obtenga de forma automática.
  • Page 65 Si se cambia el entorno de red, tendrá que volver a configurar una nueva dirección IP. • Si utiliza este dispositivo en un entorno DHCP: Desconecte el cable LAN una vez y, a continuación, vuelva a conectarlo. Se obtiene automáticamente una dirección IP. •...

  • Page 66: Operaciones Desde Un Ordenador 10 (Es)

    Operaciones desde un ordenador Control del monitor desde un ordenador Puede realizar varios ajustes y configuraciones en el Monitor desde la pantalla de un ordenador. Compruebe que el dispositivo está firmemente instalado en el Monitor y que el dispositivo, el ordenador personal y el enrutador o los concentradores están conectados mediante cables LAN.
  • Page 67 ASPECT (Aspecto) Cambia el ancho de la pantalla. CLOSED CAPTION (Subtítulos) Se visualizan los subtítulos. Cuando PICTURE MODE (Modo de imagen) está ajustado en User1, User2 o User3, pueden ajustarse los elementos siguientes. Consulte también el manual de instrucciones de la serie FWD. Botones Contrast (Contraste) +/–...
  • Page 68 Mail Account (Cuenta de correo) Mail Address (Dirección de correo): Introduzca la dirección de correo electrónico asignada a este dispositivo. El número máximo de caracteres que pueden utilizarse en la dirección es de 64. Outgoing Mail Server (SMTP) (Servidor de correo saliente (SMTP) (servidor SMTP): Introduzca la dirección del servidor SMTP.

  • Page 69: Solución De Problemas

    Solución de problemas Si la pantalla parece no funcionar correctamente, intente diagnosticar y corregir el problema utilizando la siguiente guía. Si el problema no se soluciona, consulte con personal cualificade de Sony. Problema No se establece la conexión a la red.

  • Page 70: Especificaciones

    Especificaciones Entrada/salida 10BASE-T/100BASE- TX (La velocidad de conexión de red puede variar dependiendo del entorno de red.) Generales 135 × 30 × 90 mm Dimensiones × 1 pulgadas) (an/al/pr) Peso Aprox. 120 g (4 oz) Consumo de energía Aprox. 1,0 W Temperatura de funcionamiento 0°C a 35°C (32°F a 95°F) (la temperatura...
  • Page 72 AVVERTENZA Per evitare il pericolo di incendi o scosse elettriche, non esporre l’apparecchio alla pioggia o all’umidità e non aprirlo. Per eventuali riparazioni, rivolgersi esclusivamente a personale qualificato.
  • Page 73 Indice Precauzioni ... 4 (IT) Informazioni sul presente manuale ... 4 (IT) Posizione e funzione delle parti e dei comandi ... 5 (IT) Preparazioni per l’utilizzo della funzione di networking ... 6 (IT) Installazione del dispositivo ... 6 (IT) Configurazione di sistema ... 8 (IT) Operazioni eseguibili mediante un computer ...

  • Page 74: Precauzioni

    Precauzioni • Si noti che le caratteristiche tecniche del software sono soggette a modifiche senza preavviso. • Alcune illustrazioni riportate nel presente manuale potrebbero non corrispondere al software applicativo in questione. • Per motivi di sicurezza, effettuare il collegamento a una rete Ethernet con voltaggio pari o inferiore a quella del connettore Ethernet.

  • Page 75: Posizione E Funzione Delle Parti E Dei Comandi

    Posizione e funzione delle parti e dei comandi Tasto RESET Tenere premuto il tasto per oltre 3 secondi per annullare le impostazioni effettuate. Connettore di rete (10BASE-T/ 100BASE-TX) Collegare il presente dispositivo alla rete mediante il cavo LAN (10BASE-T/ 100BASE-TX). Connettore di rete Tasto RESET Posizione e funzione delle parti e dei comandi...

  • Page 76: Preparazioni Per L'utilizzo Della Funzione Di Networking

    Preparazioni per l’utilizzo della funzione di networking È possibile collegare il presente dispositivo alla rete utilizzando il cavo LAN (10BASE- T/100BASE-TX). In questa sezione vengono descritte le operazioni necessarie all’utilizzo della funzione di networking del presente dispositivo. Installazione del dispositivo Prima dell’installazione •...
  • Page 77 Se lo slot opzionale è situato sul lato sinistro del display* * La posizione dello slot opzionale varia in base al modello di display. Se il display dispone di piu’ slot opzionali, installare il dispositivo in una porta COM, uno slot utilizzato per il networking.

  • Page 78: Configurazione Di Sistema

    Configurazione di sistema Collegamento alla rete utilizzando i cavi LAN Cavo LAN Cavo LAN all’hub/al router Cavo Cavo LAN Se il dispositivo viene utilizzato mentre è collegato a una rete LAN, è necessario impostare un indirizzo IP. Utilizzare il dispositivo in un ambiente DHCP in cui è possibile ottenere un indirizzo IP in modo automatico.
  • Page 79 necessario impostare un nuovo indirizzo IP. Spegnere il display dopo avere impostato di nuovo l’indirizzo IP, quindi scollegare il cavo di alimentazione dalla presa di rete. • Se il presente dispositivo viene utilizzato in un ambiente DHCP: Scollegare il cavo LAN, quindi collegarlo di nuovo.

  • Page 80: Operazioni Eseguibili Mediante Un Computer

    Operazioni eseguibili mediante un computer Controllo del display da un computer È possibile effettuare varie regolazioni e impostazioni del display mediante le schermate di un computer. Verificare che il presente dispositivo sia installato in modo saldo nel display e che il dispositivo, il PC e il router o gli hub siano collegati mediante i cavi LAN.
  • Page 81 ASPECT (Rapporto di aspetto) Consente di impostare il rapporto di formato del display. CLOSED CAPTION (Sottotitoli) Consente di visualizzare i sottotitoli. Se PICTURE MODE (modo immagine) è impostato su User1 (Utente1), User2 (Utente2) o User3 (Utente3), è possibile regolare le voci riportate di seguito. Consultare inoltre le Istruzioni per l’uso del modello serie FWD.
  • Page 82 Mail Account (Account di posta elettronica) Mail Address (Indirizzo di posta elettronica): Immettere l’indirizzo di posta elettronica assegnato al presente dispositivo. L’indirizzo può essere costituito da un massimo di 64 caratteri. Outgoing Mail Server (SMTP) (Server posta in uscita SMTP) (Server SMTP): Immettere l’indirizzo del server SMTP.

  • Page 83: Guida Alla Soluzione Dei Problemi

    Guida alla soluzione dei problemi Se il display non funziona correttamente, tentare di individuare e risolvere il problema utilizzando la seguente guida. Se il problema persiste, rivolgersi a personale Sony qualificato. Sintomo Non viene stabilito il collegamento alla rete. Cause e soluzioni •...

  • Page 84: Caratteristiche Tecniche

    Caratteristiche tecniche Ingresso/Uscita Rete 10BASE-T/100BASE- TX (la velocità di connessione alla rete può variare in base all’ambiente di rete). Generali 135 × 30 × 90 mm Dimensioni (l/a/p) Peso Circa 120 g Consumo energetico Circa 1,0 W Temperatura di utilizzo Da 0˚C a 35˚C (temperatura ambiente in cui il display viene...
  • Page 86 警告 　　为避免引发意外的火灾或遭受雷击的危 险，请勿将本机置于雨点所及或者潮湿的地 方。 　　不可打开本机机壳，以免遭受电击。除 非是本公司指定的合格技术员，请勿进行维 修。 　　...
  • Page 87 目录 使用前须知 ... 4 (CS) 关于本手册 ... 4 (CS) 部件和控制器的位置和功能 ... 5 (CS) 使用网络功能的准备 ... 6 (CS) 安装本装置 ... 6 (CS) 系统结构 ... 8 (CS) 从电脑操作 ... 10 (CS) 从电脑控制显示器 ... 10 (CS) 故障排除 ... 13 (CS) 规格 ... 14 (CS)

  • Page 88: 使用前须知

    使用前须知 • 请注意，软件规格若有变更，恕不另 行通知。 • 本手册中的某些插图可能与实际的应 用软件不同。 • 为确保安全，连接的Ethernet网络不 能超出Ethernet连接器的电压限制。 • Microsoft和Windows是微软公司在美国和/或其他国家/地区的注册商标。 • 本手册中所提到的其他产品和公司名是其相应公司的商标或注册商标。 使用前须知/关于本手册 关于本手册 本手册说明本装置连接到FWD系列 平面显示器时的网络操作。 有关网络以外的操作，请参阅FWD系 列的使用说明书。...

  • Page 89: 部件和控制器的位置和功能

    部件和控制器的位置和功能 RESET键 按住该键3秒钟以上，清除所做的 设定。 网络连接器(10BASE-T/100BASE-TX) 使用局域网电缆(10BASE-T/ 100BASE-TX)将本装置连接至网络。 RESET键 网络连接器 部件和控制器的位置和功能...

  • Page 90: 使用网络功能的准备

    使用网络功能的准备 您可以使用局域网电缆(10BASE- T/100BASE-TX)将本装置连接至网 络。 本节说明使用本装置的网络功能所 需要执行的任务。 安装本装置 安装之前 • 安装之前，请确认所有装置的电源均 已关闭。若要完全关闭显示器的电 源，请按 1 开关以使显示器改变为待 机状态，然后从墙上插座拔下电源 线。 • 安装时，请确认平面显示器稳定牢 固。 按以下步骤将本装置安装到FWD系 列平面显示器上。 取下已安装的可选适配器或面板 盖。（参见下图中适用于您的显示 器的图示。） 使用网络功能的准备 当选项插槽位于显示器的左侧时* * 显示器不同，选项插槽的位置也不同。如 果显示器有一个以上的选项插槽，请将本 装置安装在用于网络连接的COM端口的 插槽上。有关信息请参阅FWD系列的使 用说明书。...
  • Page 91 当选项插槽位于显示器的左侧时* * 显示器不同，选项插槽的位置也不同。如 果显示器有一个以上的选项插槽，请将本 装置安装在用于网络连接的COM端口的 插槽上。有关信息请参阅FWD系列的使 用说明书。 检查本装置的方向（顶部/底部） 并将其插入平面显示器。确认连接 器在显示器内部连接牢固。 用一字螺丝刀拧紧2颗螺钉。按需要 连接局域网电缆。 小心 请勿触摸显示器的连接器。否则， 会导致您本人受伤或本装置故障。 使用网络功能的准备...

  • Page 92: 系统结构

    系统结构 使用局域网电缆连接至网络 局域网电缆 局域网电缆 至网络集线 器／路由器 局域网电缆 当您使用连接到局域网的本装置 时，必须设定IP地址。在自动获得IP地 址的DHCP环境下使用本装置。 使用网络功能的准备 电脑 电脑 显示器（本装置） 电脑 局域网电缆 您可以进入显示器菜单的 Information或Unit Status页面来确认 IP地址等信息。 网络连接器...
  • Page 93 如果网络环境改变，需要重新设定 新的IP地址。 • 当在DHCP环境中使用本装置时； 断开LAN电缆的连接，然后再将其 连接上。自动获得IP地址。 • 当已手动设定了IP地址时； 按照新的网络环境修改设定。 注意 当您需要手动设定IP地址时 当无法自动设定IP地址时，请按以 下步骤手动设定IP地址。 直接使用交叉局域网电缆将本装置 连接到电脑上。 在电脑上选择“Obtain an IP address automatically（自动获 得IP地址）”。 打开安装了本装置的显示器电源。 约30秒钟后，使用显示器菜单屏幕 确认指定给本装置的IP地址。 使用浏览器访问在步骤4中确认的 IP地址。 注意 当您无法访问网络时 • 将电脑浏览器设定为不使用代理服务 器访问互联网。 • 如果电脑的IP地址不是 169.254.xxx.xxx或子网掩码不是 255.255.0.0，将设定值改变为这些地 址值。 按照第11页(CS)中的步骤手动设 定IP地址。 断开交叉局域网电缆，然后使用直 通局域网电缆将本装置连接到使用 固定IP地址的网络上。...

  • Page 94: 从电脑操作

    从电脑操作 从电脑控制显示器 您可以从电脑显示器上对本显示器 进行各种调节和设定。检查本装置在显 示器上安装牢固，个人电脑、路由器或 集线器已通过局域网电缆连接好。然后 打开显示器、电脑和路由器或集线器。 四个控制视窗可以使用：Information、 Configuration、Control和Setup，每 个视窗功能各不相同。 有关各个键功能的详情，请参阅FWD 系列使用说明书。 启动电脑浏览器（Internet Explorer6.0或以上版本）。 输入“http://xxx.xxx.xxx.xxx （本装置的IP地址）”并按键盘上 的ENTER键。您可以使用显示器 的信息菜单确认本装置的IP地址。 单击功能键选择您想要的视窗。 从电脑操作 Information（信息）视窗 该视窗显示有关显示器的信息，如 型号名称、系列号等，以及显示器的当 前 操 作 状 态 ， 包 括 电 源 状 态 和 输 入 信 号。 本视窗只显示信息。...
  • Page 95 CLOSED CAPTION（字幕） 显示字幕。 当PICTURE MODE（图像模式） 设为User1、User2或User3时，可以调 节以下项目。 请参阅FWD系列的使用说明书。 Contrast（对比度） +/–键 调节图像对比度。 Brightness（亮度） +/–键 调节图像亮度。 Chroma（色调） +/–键 调节色彩的浓度。 Phase（相位） +/–键 调节颜色的色调。 Setup（设定）视窗 弹出对话框提示您输入网络口令。 “Name:root”为出厂时的设定，无口 令。 每个视窗内输入或改变的设定在单 击位于视窗底部的Apply（应用）后生 效。 该视窗内不能输入指定字符。 Owner Information（用户信息） Owner（用户） 输入用户信息。 Display Location（显示器位置） 输入显示器的位置。 Memo（备忘录） 此处可写下评论和注释。 Time（时间） Time（时间） 输入当前时间和星期日期。* * 如果是FWD-50PX1/50PX1N，则只输入...
  • Page 96 Account Name（帐户名）: 输入电子邮件帐户的名称。 Password（口令）: 输入电子邮件帐户的口令。 Send Test Mail（发送测试邮件）: 测试电子邮件消息会被发送到指定 目的地。勾选该复选框并单击Apply （应 用）发送测试电子邮件。 注意 如 果 未 设 定 下 列 项 目 或 设 定 不 正 确，会出现错误消息且不能发送测试电 子邮件消息。 • 目的地地址 • Mail Account（邮件帐户）的Mail Address（邮件地址）以及SMTP服 务器的地址 Advanced（高级）（高级设定） 进行高级设定需要各种网络应用软 件。请参阅您想使用的应用软件的设定 要求。 RESET（重设）键...

  • Page 97: 故障排除

    故障排除 　　如果显示器工作失常，请用下列指南试作诊断并解决问题。如果问题仍不能解 决，请向有资格的Sony专业人员咨询。 症状 未建立至网络的连接。 原因和对策 • 本装置未被正确安装。 t 将本装置推入插槽直至其接合牢固并拧 紧2颗螺钉。 • 电缆未正确连接到网络连接器上。 t 将电缆插头牢固地插入转接器。 • 网络环境设定不正确。 t 当您使用电脑的网络浏览器时，检查电 脑的网络设定。 按住RESET键3秒钟以上，清除设定， 然后重新配置网络环境。 • 用来将本装置连接至网络的电缆不正确。 t 使用适合您的网络环境的直通或交叉电 缆。 故障排除...

  • Page 98: 规格

    规格 输入／输出 网络 10BASE-T/ 100BASE-TX（不 同的网络环境下，网 络连接速度也不同） 一般 尺寸 inches) （宽／高／ 深） 重量 约 120 g 功耗 约 1.0 W 工作温度 0 C 至 35 C （安装本装置的显示 器的环境温度） 保存温度 –10 C 至 +40 C 连接（绿色）／ 工作（橙色） 电缆长度限制 100 m以内（5类） 　　设计与规格若有变更，恕不另行通 知。...
  • Page 100 この説明書は100％古紙再生紙を使用しています。 Printed on 100% recycled paper. Sony Corporation Printed in Japan...
