Herramientas necesarias
¡IMPORTANTE!
El dispositivo controlado por el tomacorriente inteligente con wifi no
debe exceder los 960 W (dispositivos incandescentes); 15 A, 1800 W
(carga resistiva) o ½ HP (motor). La capacidad máxima total de carga
resistiva combinada de ambos tomacorrientes es de 1800W (15A).
Características principales de su nuevo dispositivo de marca GE
• Un tomacorriente controlado con wifi.
• Un tomacorriente siempre activo
• Control remoto de encendido/apagado a través de la aplicación TouchSmart.
• Botón de anulación de encendido/apagado manual en el tomacorriente
• Este dispositivo de marca GE cuenta con características avanzadas
que le permiten personalizar su experiencia. Estas características
pueden definirse utilizando la aplicación TouchSmart.
4.
A
B
C
D

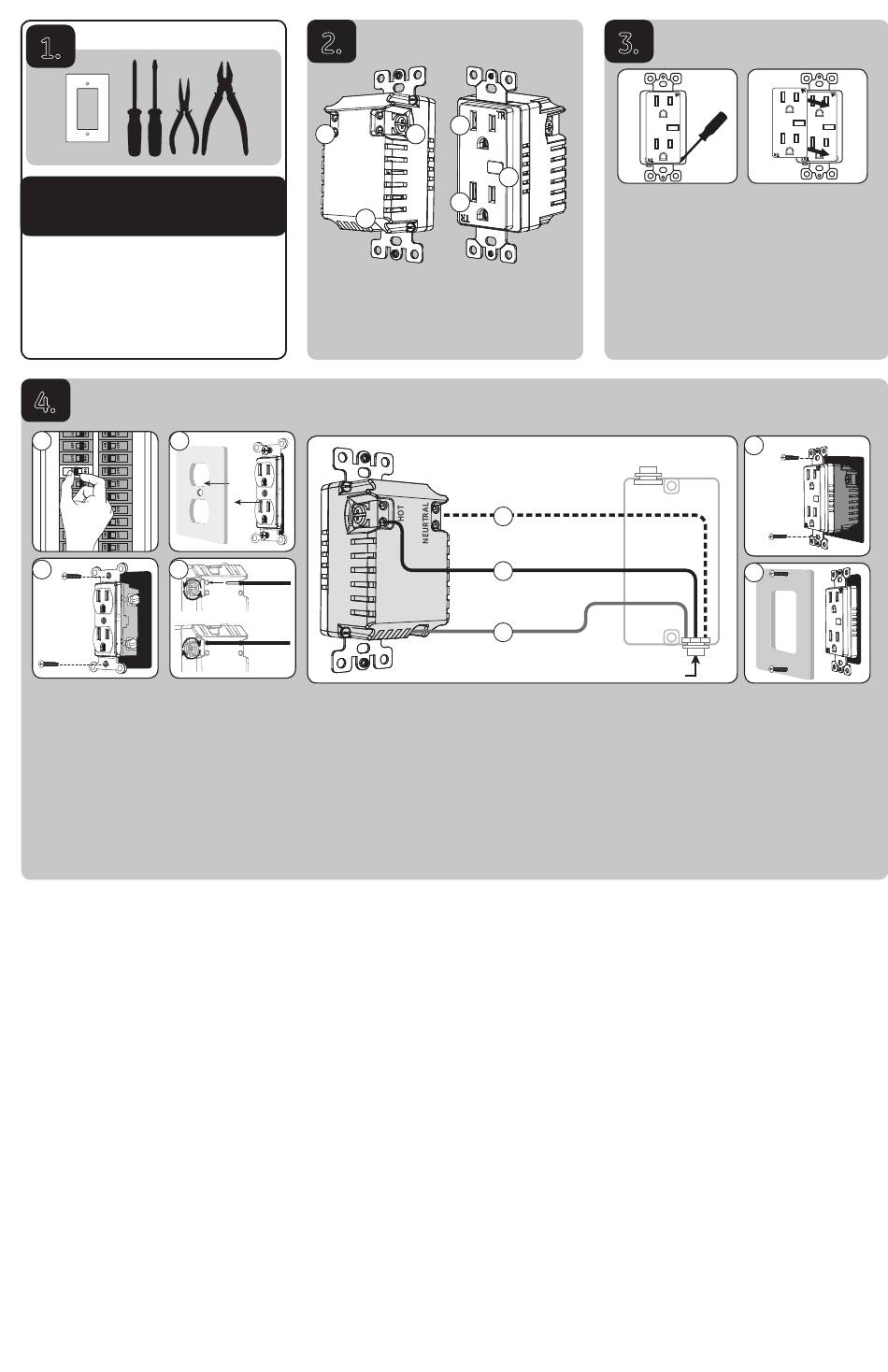

Cableado
A. Interrumpa la alimentación al circuito desde el panel de fusibles o el de cortacircuitos.
¡IMPORTANTE! Antes de continuar, compruebe que se haya
INTERRUMPIDO la alimentación eléctrica a la caja del interruptor.
B. Retire la placa.
C. Quite los tornillos de montaje del tomacorriente y, con
cuidado, retire el tomacorriente de la caja.
D. Desconecte los cables del tomacorriente existente. Rotule
los cables según la conexión anterior al terminal.
Hay tres terminales de tornillo en el tomacorriente inteligente con
wifi, los cuales están marcados de la siguiente manera:
a. LINE (Hot) (Línea [con corriente]): negro (conectado al suministro eléctrico)
b. NEUTRAL (Neutro): blanco
c. GROUND (Tierra): verde/pelado
Haga corresponder estos terminales de tornillo con los
cables conectados al tomacorriente existente.
2.
D
A
B
F
C
A. Línea (con corriente)
D. Tomacorriente siempre
activo
B. Neutro
E. Botón manual/programa
C. Conexión a tierra
F. Tomacorriente
controlado por Wi-Fi
A
Inserte los cables en los orificios, no pase
los cables alrededor de los tornillos.
No quite los tornillos.
GROUND
Observe la siguiente información importante sobre el cableado
Siempre siga las longitudes de cable sin aislamiento 16 mm (5/8in.) y la combinación
de cableado que se recomiendan para las conexiones de cableado. Si tiene preguntas
o desea solicitar una instalación profesional, puede consultar a un electricista.
La norma de UL especifica que el par de apriete de los
tornillos debe ser de 14 Kgf-cm (12 lbf-in).
¡IMPORTANT! Los terminales de tornillo incluidos con este tomacorriente
están diseñados solo para su uso con alambre de cobre. Consulte a
un electricista profesional si sus cables son de aluminio.
Requisitos de calibre del cableado
Use cables de 14 AWG o superior que sean adecuados para una
temperatura de al menos 90 °C para suministro de las conexiones LINE
(Hot) (línea [con corriente]), NEUTRAL (neutro) y GROUND (tierra).
E. Introduzca el tomacorriente controlado por wifi en la caja, con cuidado
de no comprimir o presionar los cables.Asegure bien el tomacorriente
controlado a la caja usando los tornillos provistos.
F. Instale la placa de pared.
Reanude el suministro de energía al circuito desde
el panel de fusibles o el de cortacircuitos y pruebe el sistema.
3.
E
Cambio de la placa frontal
Este paso es opcional. Antes de comenzar, tal vez
necesite cambiar el color de la paleta para que
combine con la placa o la decoración de pared
(incluye la placa blanca y almendra clara).
1. Coloque un destornillador de hoja plana en las
ranuras que se encuentran en cada lado de
la parte frontal y levantela placa frontal.
2. Coloque la nueva placa frontal en su lugar.
b
a
c
From breaker box
