FRANÇAIS
7.

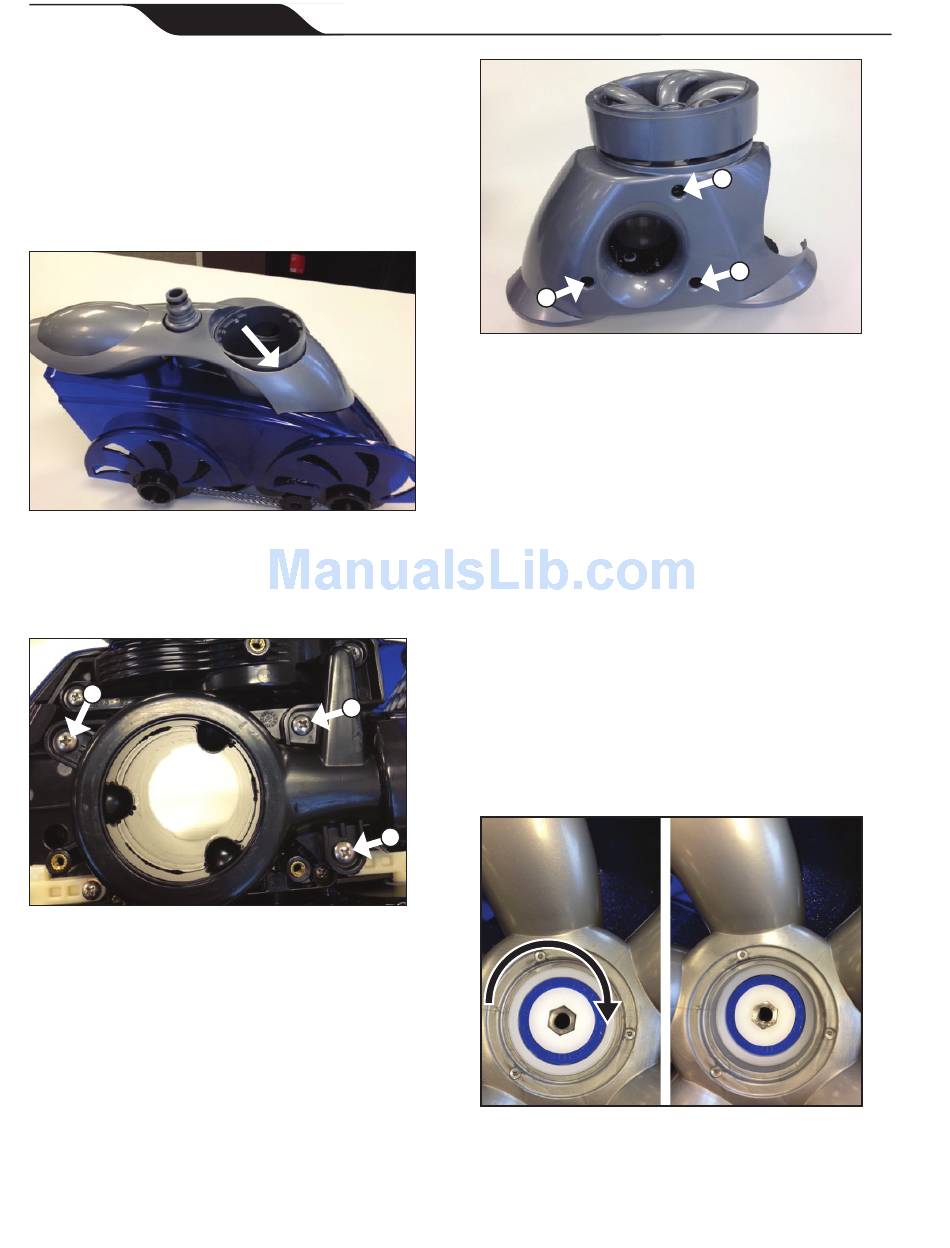

Guider le système de gestion de l'eau avec le
couvercle du boîtier arrière fixé dans le tube du
tuyau d'alimentation. Appuyer fermement pour
aligner les crans de la partie arrière du boîtier
avec l'arête de la partie supérieure. S'assurer
que l'arête de la partie supérieure du boîtier est
correctement alignée avec la partie arrière (Figure
21).
Vérifier que
l'alignement est
adéquat
Figure 21. Parties arrière et supérieure du boîtier
alignées
8.
Remettre les trois (3) vis du système de gestion de
l'eau (Figure 22).
1
Figure 22. Remettre les trois (3) vis du système de
gestion de l'eau
9.
Fixer le nouveau boîtier inférieur (gris) en
remettant les trois (3) vis renfoncées (Figure 23).
Remarque : Serrer fermement les parties supérieure
et inférieure du boîtier ensemble lors du
serrage des vis afin de s'assurer que les
deux parties demeurent alignées pour
éviter de créer un écart.
Ensemble de remis à neuf Polaris
Figure 23. Remettre les trois (3) vis du
10. Remettre l'enjoliveur de la roue simple latérale.
Appuyer jusqu'à ce qu'il s'enclenche.
11. Remettre le pneu de la roue simple latérale. Passer
le bord du pneu autour de la partie inférieure de
la roue et mettre le pneu en place graduellement
autour de la roue. S'assurer que les bords des deux
côtés du pneu sont correctement placés sur le tour
de la roue.
12. Retourner le nettoyeur sur le côté de la roue
simple. Remettre les roues doubles latérales.
Insérer le côté claveté de la roue dans l'ensemble
de pignon de la roue.
2
13. Faire tourner le roulement de la roue afin d'aligner
le cran hexagonal et l'essieu. Appuyer fermement
sur le roulement. (Figure 24.)
(A)
3
Figure 24. (A) Faire tourner le roulement afin de
|
3900
Consignes d'installation
®
1
boîtier inférieur
(B)
l'aligner avec l'essieu. (B) Appuyer sur
le roulement.
2
3
