A Division of Cisco Systems, Inc.
Package Contents

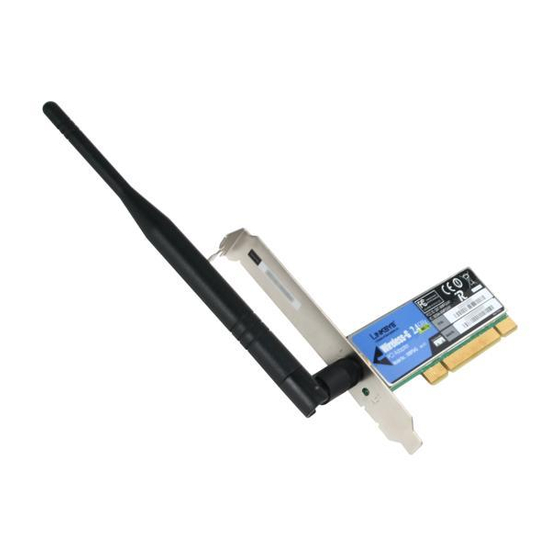

• Wireless-G PCI Adapter
• One Setup CD-ROM
• One User Guide on CD-ROM
• Quick Installation Guide
Wireless-G
PCI Adapter
Quick Installation Guide
Wireless
1
WMP54G (EU/LA)
Model No.

Advertisement

Table of Contents
loading

Related Manuals for Linksys WMP54G

Summary of Contents for Linksys WMP54G

  • Page 1 ® A Division of Cisco Systems, Inc. Package Contents • Wireless-G PCI Adapter • One Setup CD-ROM • One User Guide on CD-ROM • Quick Installation Guide Wireless-G PCI Adapter Quick Installation Guide Wireless WMP54G (EU/LA) Model No.
  • Page 2 Begin Installation IMPORTANT: Do not install the Adapter in your PC until you are instructed to do so in Step 2 or the Adapter will not install correctly. The PCI Adapter is installed and set up using the Setup Wizard that comes on the CD enclosed.
  • Page 3 Connect the Adapter IMPORTANT: Make sure to turn off the power to your PC, and unplug the power cord, before opening the case to prevent possible electrical shock to you or damage to the PC. Connecting the Adapter Before connecting the PCI Adapter to your PC, make sure that your desktop PC is pow- ered down.
  • Page 4 Set Up the Adapter The next screen to appear will be the Available Wireless Network screen. From this screen, you can launch one of the three setup methods. For Quick Installation, use IMPORTANT: this document only if your network appears on the Available Wireless Net- work screen.
  • Page 5 16 alphanumeric characters. It must match the passphrase of your other wireless network devices and is compatible with Linksys wire- less products only. (Non-Linksys wire- less products, require a WEP key to be entered.)
  • Page 6 WPA Personal Needed for Con- nection Encryption - Select the type of algorithm you want to use, TKIP or AES, from the Encryption drop- down menu. Passphrase - Enter a Passphrase of 8-63 characters in the Passphrase field. The longer and more com- plex your Passphrase is, the more WPA Personal Needed secure your network will be.
  • Page 7 Setting Up the Adapter with Secure Easy Setup With Secure Easy Setup, setting up the Adapter is as simple as pushing a couple of buttons. Before you press any buttons, though, you should locate the Secure Easy Setup button on the device you’re connecting the Available Wireless Network Adapter to, such as a wireless router or access point.
  • Page 8 Press the Cisco logo or Secure Easy Setup button on the wire- less router or access point. When it turns white and begins to flash, click the Next button on the Setup Wizard screen. The logo or button will stop flashing on the wireless router or access point when the Adapter has been successfully added to the...

  • Page 9: Using The Wireless Network Monitor

    Using the Wireless Network Monitor Use the Wireless Network Monitor to check the link information, search for NOTE: The Wireless Network available wireless networks, or create Monitor should only be accessed profiles that hold different configura- AFTER installing the Adapter. tion settings.
  • Page 10 Ad-Hoc Mode or Infrastructure Mode - This indicates whether the Adapter is currently working in Ad-Hoc or Infra- structure mode. Signal Strength - The Signal Strength bar indicates signal strength. Link Quality - The Link Quality bar indi- cates the quality of the wireless net- Link Information work connection.
  • Page 11 Security - The status of the wireless security feature is displayed here. Authentication - This is your wireless net- work’s authentication method. IP Address - The IP Address of the Adapter is displayed here. Subnet Mask - The Subnet Mask of the Adapter is shown here.
  • Page 12 Site Survey The Site Survey screen displays a list of available networks in the table on the left. The table shows each net- work’s SSID, Channel, and the quality of the wireless signal the Adapter is receiving. You may click SSID, CH (Channel), or Signal, to sort by that field.
  • Page 13 Refresh - Click Refresh to perform a new search for wireless devices. Connect - To connect to one of the networks on the list, select the wireless network, and click Con- nect. If the network has wireless security enabled, a screen requir- ing security information will appear.
  • Page 14 Profiles The Profiles screen lets you save dif- ferent configuration profiles for differ- ent network setups. The table on the left displays a list of available profiles with their profile names and SSIDs. Profile - The name of the profile is displayed here.
  • Page 15 Connect - To connect to a wireless network using a specific profile, select the profile, and click Con- nect. New - Click New to create a new profile. See the next section, Creat- ing a New Profile, for detailed instructions. Edit - Select the profile you want to change, and then click Edit.
  • Page 16 Creating a New Profile On the Profiles screen, click New to create a new profile. Enter a name for the new profile, and click OK. Click Cancel to return to the Profiles Create a New Profile screen without entering a name. The Available Wireless Network screen provides two options for set- ting up a profile.

  • Page 17: Available Network

    Setting Up the Adapter with an Available Network The available networks are listed in the table on the center of the screen by SSID. Select the wireless network you wish to connect to and click Connect. (If you do not see your network listed, you can click Refresh to bring the list up again.) If the network utilizes wireless Available Wireless Network...
  • Page 18 It must match the pass- phrase of your other wireless network devices and is compat- ible with Linksys wireless products only. (If you have any non-Linksys wireless products, enter the WEP key manually on those prod- ucts.) WEP Key 1 - The WEP key you enter must match the WEP key of your wireless network.
  • Page 19 After the Adapter has been con- http://www.linksys.com/registration figured for the network, the Con- gratulations screen will appear. Linksys is a registered trademark or trademark of Click Connect to Network to Cisco Systems, Inc. and/or its affiliates in the U.S. connect to your network.
  • Page 20 ® A Division of Cisco Systems, Inc. Pakkens indhold • Trådløs-G PCI-netværkskort • Én installations-cd-rom • Én brugervejledning på cd-rom • Installationsvejledning Trådløs-G PCI-netværkskort Installationsvejledning Wireless WMP54G (DK) Modelnr.
  • Page 21 Start installation VIGTIGT: Installer ikke netværkskortet på din pc, før du bliver bedt om det i trin 2 - ellers installeres netværkskortet ikke korrekt. PCI-netværkskortet installeres og konfigureres ved hjælp af den guidede konfiguration på den medfølgende cd. Placer først cd-rom'en med guidet konfiguration i cd-rom-drevet.
  • Page 22 Tilslutning af kortet VIGTIGT: For at undgå elektrisk stød eller skade på pc'en skal du slukke for strømmen til din pc, og trække strømkablet ud, inden du åbner kabinettet. Tilslutning af netværkskortet Inden du slutter PCI-netværkskortet til pc'en, skal du kontrollere, at din pc er slukket.
  • Page 23 Konfiguration af netværkskortet Det næste skærmbillede, der vises, er Available Wireless Network (Tilgængelige trådløse netværk). På dette skærmbillede kan du starte en af de tre konfigurationsmetoder. VIGTIGT: I forbindelse med hurtig installation skal du kun bruge dette dokument, hvis dit netværk vises på...
  • Page 24 Det skal være identisk med adgangsordet til dine andre trådløse netværksenheder og er kun kompatibelt med trådløse produkter fra Linksys. (Til trådløse produkter fra andre producenter skal der indtastes en WEP-nøgle). WEP Key (WEP-nøglen) - WEP-nøglen skal være identisk med WEP-nøglen i dit trådløse netværk.
  • Page 25 WPA Personal Needed for Connection (WPA-Personal skal bruges til oprettelse af forbindelse) Encryption (Kryptering) - Vælg den algoritme, du vil bruge - TKIP eller AES - i rullemenuen Encryption (Kryptering). Passphrase (Adgangsord) - Indtast et adgangsord på 8-63 tegn i feltet Passphrase (Adgangsord).
  • Page 26 Konfiguration af netværkskortet med SecureEasySetup (SikkerNemKonfiguration) Med SecureEasySetup (SikkerNemKonfiguration), er det ikke sværere at installere netværkskortet end at trykke på et par knapper. Før du trykker på nogen knapper, skal du Available Wireless Network dog finde knappen SecureEasySetup (Tilgængelige trådløse (SikkerNemKonfiguration) på...
  • Page 27 Tryk på Cisco-logoet eller på knappen Secure Easy Setup (Sikker Nem Konfiguration) på den trådløse router eller access point'et. Når logoet bliver hvidt og begynder at blinke, skal du klikke på knappen Next (Næste) i skærmbilledet Guidet kon- figuration. Logoet eller knappen på...
  • Page 28 Brug af den trådløse netværksovervågning Du kan bruge den trådløse netværks- overvågning til at kontrollere BEMÆRK: Du bør kun åbne den linkoplysninger, søge efter tilgængelige trådløse netværksovervågning, EFTER trådløse netværk eller oprette profiler at du har installeret netværkskortet. med forskellige konfigurationer. Adgang til den trådløse netværksovervågning Når du konfigureret og tilsluttet...
  • Page 29 Ad-Hoc Mode (Ad-hoc-tilstand) eller Infrastructure Mode (Infrastrukturtilstand) - Dette angiver, om netværkskortet fungerer korrekt i ad- Hoc-tilstand eller infrastrukturtilstand. Signal Strength (Signalstyrke) - Signalstyrkelinjen viser signalstyrken. Link Quality (Linkkvalitet) - Linkkvalitetslinjen angiver kvaliteten på Link Information den trådløse netværksforbindelse. (Linkoplysninger) Klik på...
  • Page 30 Security (Sikkerhed) - Status for den trådløse sikkerhedsfunktion vises her. Authentication (Godkendelse) - Dette er det trådløse netværks godkendelsesmetode. IP Address (IP-adresse) - IP-adressen for netværkskortet vises her. Subnet Mask (Undernetmaske) - Undernetmasken for netværkskortet vises her. More Information Default Gateway (Standardgateway) - (Yderligere oplysninger) Standardgateway-adressen på...
  • Page 31 Site Survey (Områdesøgning) Skærmbilledet Site Survey (Områdesøgning) viser en oversigt over tilgængelige netværk i tabellen til venstre. Tabellen viser hvert netværks SSID, kanal og kvaliteten af det trådløse signal som netværks- kortet modtager. Du kan klikke på SSID, CH (Channel) (Kanal) eller Signal for sortere efter dette felt.
  • Page 32 Refresh (Opdater) - Klik på Refresh (Opdater) for at udføre en ny søgning eller trådløse enheder. Connect (Opret forbindelse) - Vælg et trådløst netværk, og klik på Connect (Opret forbindelse) for at oprette forbindelse til et af netværkene på oversigten. Hvis den trådløse sikkerhed for netværket er aktiveret, vises der et skærmbillede, hvor du skal angive sikkerhedsoplysninger.
  • Page 33 Profiles (Profiler) I skærmbilledet Profiles (Profiler) kan du gemme forskellige konfigurationsprofiler for forskellige netværksopsætninger. Tabellen til venstre indeholder de tilgængelige profiler samt deres profilnavne og SSID'er. Profile (Profil) - Navnet på profilen Profiles (Profiler) vises her. SSID - SSID'et eller det entydige navn på...
  • Page 34 Connect (Opret forbindelse) - Hvis du vil oprette forbindelse til et trådløst netværk vha. en bestemt profil, skal du vælge profilen og klikke på Connect (Opret forbindelse). New (Ny) - Klik på New (Ny) for at oprette en ny profil. En detaljeret vejledning finder du i det næste afsnit Oprettelse af en ny profil.
  • Page 35 Oprettelse af en ny profil Klik på New (Ny) på skærmbilledet Profiles (Profiler) for at oprette en ny profil. Angiv et navn på den nye profil, og klik på OK. Klik på Cancel (Annuller) Opret en ny profil for at vende tilbage til skærmbilledet Profiles (Profiler) uden at angive et navn.
  • Page 36 Konfiguration af netværkskortet med et tilgængeligt netværk De tilgængelige netværk vises i tabellen midt på skærmbilledet opstillet efter SSID. Vælg det trådløse netværk, du vil oprette forbindelse til, og klik på Connect (Opret forbindelse) (hvis du ikke kan se dit netværk på...
  • Page 37 Det skal være identisk med adgangsordet til dine andre trådløse netværksenheder og er kun kompatibelt med trådløse produkter fra Linksys (hvis du har installeret trådløse produkter, der ikke kommer fra Linksys, skal du indtaste WEP-nøglen manuelt på disse produkter.) WEP Key 1 (WEP-nøgle 1) - Den...
  • Page 38 Websted http://www.linksys.com/international Produktregistrering http://www.linksys.com/registration Linksys er et registreret varemærke tilhørende Cisco Systems, Inc. og/eller Cisco Systems associerede selskaber i USA og visse andre lande. Copyright © 2005 Cisco Systems, Inc. Alle rettigheder forbeholdes.
  • Page 39 ® A Division of Cisco Systems, Inc. Lieferumfang • Wireless-G PCI-Adapter • Eine Installations-CD-ROM • Ein Benutzerhandbuch auf CD-ROM • Kurzanleitung Wireless-G PCI-Adapter Kurzanleitung Wireless WMP54G (DE) Modell-Nr.
  • Page 40 Starten mit der Installation WICHTIG: Installieren Sie den Adapter erst dann in Ihrem PC, wenn Sie in Schritt 2 dazu aufgefordert werden. Andernfalls erfolgt keine korrekte Installation des Adapters. Der PCI-Adapter wird über den Setup- Assistenten, der auf der beigefügten CD enthalten ist, installiert und eingerichtet.
  • Page 41 Verbinden des Adapters WICHTIG: Stellen Sie vor dem Öffnen des PC- Gehäuses sicher, dass der PC ausgeschaltet ist, und ziehen Sie den Netzstecker des PCs heraus, um dem Risiko eines Stromschlags oder Schäden am PC vorzubeugen. Anschließen des Adapters Stellen Sie vor dem Anschließen des PCI-Adapters an Ihren PC sicher, dass Ihr PC abgeschaltet ist.
  • Page 42 Einrichten des Adapters Als Nächstes wird das Fenster Available Wireless Network (Verfügbares Wireless- Netzwerk) angezeigt. Von diesem Fenster aus können Sie eine der drei Einrichtungsmethoden starten. WICHTIG: Verwenden Sie diese Kurzanleitung nur, wenn Ihr Netzwerk im Fenster Available Wireless Network (Verfügbares Wireless- Netzwerk) angezeigt wird.
  • Page 43 16 alphanumerische Zeichen umfassen. Sie muss mit den Passphrasen Ihrer anderen Wireless- Netzwerkgeräte übereinstimmen und ist nur mit Wireless-Produkten von Linksys kompatibel. (Für Wireless-Produkte anderer Anbieter ist die Eingabe eines WEP-Schlüssels erforderlich.) WEP Key (WEP-Schlüssel): Der WEP- Schlüssel muss dem WEP-Schlüssel des Wireless-Netzwerks entsprechen.
  • Page 44 WPA-Personal Needed for Connection (WPA Personal für Verbindung erforderlich) Encryption (Verschlüsselung): Wählen Sie den gewünschten Algorithmus (TKIP oder AES) aus dem Dropdown-Menü Encryption (Verschlüsselung) aus. Passphrase: Geben Sie eine Passphrase bestehend aus 8 - 63 Zeichen in das Feld Passphrase ein.
  • Page 45 Einrichten des Adapters mit Secure Easy Setup Mit Secure Easy Setup kann der Adapter einfach und schnell durch Drücken einiger Tasten eingerichtet werden. Bevor Sie jedoch eine Taste drücken, sollten Sie zunächst auf dem Gerät, an das Sie den Adapter anschließen (z. B. Wireless-Router oder Access Point), nach der Taste Available Wireless Network Secure Easy Setup suchen.
  • Page 46 Drücken Sie auf dem Wireless- Router oder Access Point die Tasten für das Cisco Logo oder Secure Easy Setup. Wenn sich diese weiß verfärben und blinken, klicken Sie im Fenster Setup Wizard (Setup- Assistent) auf die Schaltfläche Next (Weiter). Das Logo oder die Taste auf dem Wireless-Router oder Access Point hören auf zu blinken, sobald der Adapter erfolgreich...
  • Page 47 Verwenden des Wireless-Netzwerk- monitors Verwenden Sie den Wireless-Netzwerk- monitor, um die Verbindungsdaten zu HINWEIS: Greifen Sie erst auf den überprüfen, nach verfügbaren Wireless- Wireless-Netzwerkmonitor zu, NACHDEM Netzwerken zu suchen oder Profile zu Sie den Adapter installiert haben. erstellen, die verschiedene Konfigu- rationseinstellungen enthalten.
  • Page 48 Ad-Hoc Mode (Ad-Hoc-Modus) oder Infrastructure Mode (Infrastrukturmodus): Hier wird angezeigt, ob sich der Adapter momentan im Ad-Hoc-Modus oder im Infrastrukturmodus befindet. Signal Strength (Signalstärke): In dieser Leiste wird die Signalstärke angezeigt. Link Quality (Verbindungsqualität): In dieser Leiste wird die Qualität der Wireless- Link Information Wireless Netzwerkverbindung angezeigt.
  • Page 49 Security (Sicherheit): Hier wird der Status der Sicherheitsfunktion des Netzwerks angezeigt. Authentification (Authentifizierung): Dies ist die Methode zur Authentifizierung des Wireless-Netzwerks. IP Address (IP-Adresse): Hier ist die IP-Adresse des Adapters aufgeführt. Subnet Mask (Subnetzmaske): Hier wird die Subnetzmaske des Adapters angezeigt. More Information Wireless Default Gateway (Standard-Gateway): Hier wird die Standard-Gateway-Adresse des...
  • Page 50 Site Survey (Netzwerksuche) Im Fenster Site Survey (Netzwerksuche) wird links in der Tabelle eine Liste der verfügbaren Netzwerke angezeigt. In dieser Tabelle werden die SSID des Netzwerks, der Kanal und die Qualität des vom Adapter empfangenen Wireless-Signals dargestellt. Sie können auf SSID, CH (Channel) (Kanal) oder Signal klicken, um nach dem entsprechenden Feld zu sortieren.
  • Page 51 Refresh (Aktualisieren): Klicken Sie auf Refresh (Aktualisieren), um eine neue Suche nach Wireless-Geräten durchzuführen. Connect (Verbinden): Um eine Verbindung zu einem der Netzwerke auf der Liste herzustellen, wählen Sie das Wireless- Netzwerk aus und klicken Sie auf Connect (Verbinden). Wenn im Netzwerk die Wireless- Sicherheit aktiviert ist, wird ein Fenster geöffnet, in dem Sie aufgefordert werden, die Sicherheitsinformationen einzugeben.
  • Page 52 Profiles (Profile) Im Fenster Profiles (Profile) können Sie verschiedene Konfigurationsprofile für verschiedene Netzwerkeinrichtungen speichern. In der Tabelle links wird eine Liste der verfügbaren Profile mit den entsprechenden Profilnamen und SSIDs angezeigt. Profile (Profil): Hier wird der Name des Profils angezeigt. Profiles (Profile) SSID: Hier wird die SSID angezeigt, d.
  • Page 53 Connect (Verbinden): Um eine Verbin- dung zu einem Wireless-Netzwerk mit einem bestimmten Profil zu erstellen, wählen Sie das Profil aus, und klicken Sie auf Connect (Verbinden). New (Neu): Klicken Sie auf die Schalt- fläche New (Neu), um ein neues Profil zu erstellen.
  • Page 54 Erstellen eines neuen Profils Klicken Sie im Fenster Profiles (Profile) auf die Schaltfläche New (Neu), um ein neues Profil zu erstellen. Geben Sie einen Namen für das neue Profil ein, Erstellen eines und klicken Sie auf OK. Klicken Sie auf neuen Profils Cancel (Abbrechen), um zum Fenster Profiles (Profile) zurückzukehren, ohne...
  • Page 55 Einrichten des Adapters mit einem verfügbaren Wireless-Netzwerk Die verfügbaren Netzwerke werden in der Tabelle in der Mitte des Fensters nach SSID aufgeführt. Wählen Sie das Wireless- Netzwerk aus, zu dem Sie eine Verbindung herstellen möchten, und klicken Sie auf Connect (Verbinden). Wenn Ihr Netzwerk nicht in der Liste aufgeführt ist, klicken Sie auf Refresh (Aktualisieren), um die Liste zu Available Wireless Network...
  • Page 56 Zeichen darf nicht über- schritten werden. Sie muss mit den Passphrasen Ihrer anderen Wireless- Netzwerkgeräte übereinstimmen und ist nur mit Wireless-Produkten von Linksys kompatibel. (Wenn Sie Wireless-Produkte anderer Anbieter verwenden, geben Sie den WEP- Schlüssel bei den entsprechenden Produkten manuell ein.) WEP Key 1 (WEP-Schlüssel): Der...
  • Page 57 Connect to Network (Mit Netzwerk Produktregistrierung http://www.linksys.com/registration verbinden), um eine Verbindung zu Ihrem Netzwerk herzustellen. Linksys ist eine eingetragene Marke bzw. eine Herzlichen Glückwunsch! Marke von Cisco Systems, Inc. und/oder deren Zweigunternehmen in den USA und anderen Das Profil ist hiermit abgeschlossen.
  • Page 58 A Division of Cisco Systems, Inc. Contenido del paquete • Adaptador PCI Wireless-G • Un CD-ROM de configuración • Una guía del usuario en CD-ROM • Guía de instalación rápida Wireless-G Adaptador PCI Guía de instalación rápida Wireless WMP54G (ES) Nº de modelo...
  • Page 59 Comienzo de la instalación IMPORTANTE: no instale el adaptador en el PC hasta que no reciba la indicación a tal efecto en el paso 2 o el adaptador no se instalará correctamente. El adaptador PCI se instala y configura mediante el asistente de configuración que se incluye en el CD adjunto.
  • Page 60 Conexión del adaptador IMPORTANTE: asegúrese de apagar el PC y desconectar el cable de alimentación antes de abrir la carcasa para prevenir una posible descarga eléctrica o evitar daños al PC. Conexión del adaptador Antes de conectar el adaptador PCI al PC, asegúrese de que el PC está...
  • Page 61 Configuración del adaptador A continuación, aparece la pantalla Available Wireless Network (Red inalámbrica disponible). En dicha pantalla puede iniciar uno de los tres métodos de configuración. IMPORTANTE: Para una instalación rápida, utilice este documento sólo si su red aparece en la pantalla Available Wireless Network (Red inalámbrica disponible).
  • Page 62 (Se necesita clave WEP) coincidir con la de los demás dispositivos de la red inalámbrica y sólo es compatible con los productos inalámbricos Linksys. (En el caso de productos inalámbricos que no sean Linksys, es necesario introducir una clave WEP .)
  • Page 63 WPA-Personal Needed for Connection (Se necesita WPA-Personal para la conexión) Encryption (Encriptación): seleccione el tipo de algoritmo que desea utilizar, TKIP o AES, en el menú desplegable Encryption (Encriptación). Passphrase (Frase de paso): introduzca una frase de paso de entre 8 y 63 caracteres en el campo Passphrase (Frase de paso).
  • Page 64 Configuración del adaptador con Secure Easy Setup Con Secure Easy Setup, la configuración del adaptador es tan sencilla como pulsar un par de botones. No obstante, antes de pulsar ningún botón debe localizar el botón Secure Easy Setup en el dispositivo al que va a conectar el adaptador, como un ruteador o un Available Wireless Network...
  • Page 65 Pulse el logotipo de Cisco o el botón Secure Easy Setup en el ruteador o punto de acceso inalámbrico. Cuando se vuelva blanco y empiece a parpadear, haga clic en el botón Next (Siguiente) de la pantalla del asistente de configuración. El logotipo o el botón dejarán de parpadear en el ruteador o en el punto de acceso inalámbrico...
  • Page 66 Uso del monitor de red inalámbrica Utilice el monitor de red inalámbrica para comprobar la información de NOTA: Sólo se debe acceder al monitor enlace, buscar las redes inalámbricas de red inalámbrica DESPUÉS de disponibles o crear perfiles con instalar el adaptador. diferentes parámetros de configuración.
  • Page 67 Ad-Hoc Mode (Modo ad-hoc) o Infrastructure Mode (Modo de infraestructura): Indica si el adaptador funciona actualmente en modo ad-hoc o de infraestructura. Signal Strength (Potencia de la señal): La barra de potencia de la señal indica la potencia de la señal. Link Quality (Calidad de enlace): La barra Link Information (Infor- de calidad del enlace indica la calidad...
  • Page 68 Security (Seguridad): Estado de la función de seguridad inalámbrica. Authentication (Autenticación): Método de autenticación de la red inalámbrica. IP Address (Dirección IP): Dirección IP del adaptador. Subnet Mask (Máscara de subred): Máscara de subred del adaptador. Default Gateway (Puerta de enlace More Information predeterminada): Dirección de la puerta de enlace predeterminada del...
  • Page 69 Site Survey (Sondeo del sitio) La pantalla Site Survey (Sondeo del sitio) muestra una lista de las redes disponibles en la tabla de la izquierda. La tabla muestra el SSID de cada red, el canal y la calidad de la señal inalámbrica que recibe el adaptador.
  • Page 70 Refresh (Actualizar): Haga clic en Refresh (Actualizar) para realizar una nueva búsqueda de dispositivos inalámbricos. Connect (Conectar): Para conectarse a una de las redes de la lista, seleccione la red inalámbrica y haga clic en Connect (Conectar). Si la red tiene la seguridad inalámbrica activada, aparecerá...
  • Page 71 Profiles (Perfiles) La pantalla Profiles (Perfiles) permite guardar los diferentes perfiles de configuración para las distintas configuraciones de red. La tabla de la izquierda muestra una lista de los perfiles disponibles con sus nombres y SSID. Profile (Perfil): Nombre del perfil. SSID: SSID o nombre único de la red Profiles (Perfiles) inalámbrica.
  • Page 72 Connect (Conectar): Para conectarse a una red inalámbrica con un perfil específico, seleccione el perfil y haga clic en Connect (Conectar). New (Nuevo): Haga clic en New (Nuevo) para crear un nuevo perfil. Consulte la siguiente sección, Creación de un nuevo perfil, para obtener información detallada.
  • Page 73 Creación de un nuevo perfil En la pantalla Profiles (Perfiles), haga clic en New (Nuevo) para crear un nuevo perfil. Introduzca un nombre para el nuevo perfil y haga clic en OK Creación de un nuevo perfil (Aceptar). Haga clic en Cancel (Cancelar) para volver a la pantalla Profiles (Perfiles) sin introducir ningún nombre.
  • Page 74 Configuración del adaptador con una red disponible Las redes disponibles se enumeran en la tabla del centro de la pantalla por SSID. Seleccione la red inalámbrica a la que desee conectarse y haga clic en Connect (Conectar). (Si su red no aparece en la lista, puede hacer clic en el botón Refresh (Actualizar) para volver a mostrar la lista.) Si Available Wireless Network...
  • Page 75 Debe coincidir con la de los demás dispositivos de la red inalámbrica y sólo es compatible con los productos inalámbricos Linksys. (Si tiene productos inalámbricos que no sean Linksys, introduzca manualmente la clave WEP en los mismos.) WEP Key 1 (Clave WEP 1): La clave WEP introducida debe coincidir con la de la red inalámbrica.
  • Page 76 Haga clic en Connect to Network (Conectar a la red) para conectarse a la red. Linksys es una marca registrada o marca comercial de Cisco Systems, Inc. y/o sus filiales Enhorabuena. en EE.UU. y otros países. Copyright © 2005 Cisco Systems, Inc.
  • Page 77 A Division of Cisco Systems, Inc. Contenu de l'emballage • Carte PCI sans fil - G • Un CD-ROM d'installation • Un Guide de l'utilisateur sur CD-ROM • Guide d'installation rapide Sans fil - Carte PCI Guide d'installation rapide Sans fil WMP54G (FR) Modèle...
  • Page 78 Début de l'installation IMPORTANT : n'installez pas la carte sur votre ordinateur avant d'y avoir été invité à l'étape 2, sinon la carte ne sera pas correctement installée. La carte PCI est installée et configurée à l'aide de l'Assistant de configuration disponible sur le CD fourni.
  • Page 79 Connexion de la carte IMPORTANT : veillez à mettre votre ordinateur hors tension et à débrancher le cordon d'alimentation avant d'ouvrir le boîtier afin d'éviter toute décharge électrique ou dégâts à l'ordinateur. Connexion de la carte Avant de connecter la carte PCI à...
  • Page 80 Configuration de la carte L'écran suivant est Available Wireless Network (Réseau sans fil disponible). A partir de cet écran, vous pouvez lancer l'une des trois méthodes de configuration. IMPORTANT : pour l'installation rapide, utilisez ce document uniquement si votre réseau apparaît dans l'écran Available Wireless Network (Réseau sans fil disponible).
  • Page 81 Linksys uniquement. (Pour les produits sans fil non Linksys, une clé WEP doit être saisie.) WEP Key (Clé WEP) : la clé WEP doit correspondre à celle du réseau sans fil.
  • Page 82 WPA-Personal Needed for Connection (WPA personal requis pour la connexion) Encryption (Cryptage) : sélectionnez le type d'algorithme que vous souhaitez utiliser, TKIP ou AES, dans le menu déroulant Encryption (Cryptage). Passphrase (Phrase mot de passe) : entrez une phrase mot de passe de 8 à...
  • Page 83 Configuration de l'adaptateur à l'aide de SecureEasySetup Avec SecureEasySetup, il suffit d'appuyer et cliquer sur quelques boutons pour configurer l'adaptateur. Toutefois, avant toute chose, vous devez localiser le bouton SecureEasySetup sur le périphérique que vous connectez à l'adaptateur, tel qu'un routeur ou point Available Wireless Network d'accès sans fil.
  • Page 84 Appuyez sur le logo Cisco ou sur le bouton SecureEasySetup sur le routeur ou point d'accès sans fil. Lorsqu'il devient blanc et commence à clignoter, cliquez sur le bouton Next (Suivant) dans l'écran de l'assistant de configuration. Le logo ou bouton s'arrête alors de clignoter sur le routeur ou point d'accès sans fil une fois l'adaptateur ajouté...

  • Page 85: Utilisation De Wireless Network Monitor

    Utilisation de Wireless Network Monitor Le logiciel Wireless Network Monitor permet de vérifier les informations de REMARQUE : Le logiciel Wireless Network liaison, de rechercher les réseaux sans fil Monitor est uniquement accessible APRES disponibles et de créer des profils installation de l'adaptateur.

  • Page 86: Infrastructure Mode

    Ad-Hoc Mode (Mode Ad hoc) ou Infrastructure Mode (Mode Infrastructure) : cet écran indique si l'adaptateur fonctionne en mode Ad hoc ou en mode Infrastructure. Signal Strength (Intensité du signal) : cette barre indique l'intensité du signal. Link Quality (Qualité de la liaison) : cette barre indique la qualité...
  • Page 87 Security (Sécurité) : état de la fonction de sécurité sans fil. Authentication (Authentification) : méthode d'authentification de votre réseau sans fil. IP Address (Adresse IP) : adresse IP de l'adaptateur. Subnet Mask (Masque de sous-réseau) : masque de sous-réseau de l'adaptateur. Link Information - Wireless Network Status Default Gateway (Passerelle par défaut) :...
  • Page 88 Site Survey (Recherche de site) L'écran Site Survey (Recherche de site) affiche une liste des réseaux disponibles dans le tableau de gauche. Ce tableau contient le SSID et le canal de chaque réseau ainsi que la qualité du signal sans fil reçu par l'adaptateur. Vous pouvez cliquer sur SSID, CH (Canal) ou Signal pour effectuer un tri selon le champ choisi.
  • Page 89 Refresh (Actualiser) : cliquez sur Refresh (Actualiser) pour lancer une nouvelle recherche de périphériques sans fil. Connect (Se connecter) : pour établir la connexion à l'un des réseaux de la liste, sélectionnez le réseau sans fil et cliquez sur Connect (Se connecter). Si une sécurité...
  • Page 90 Profiles (Profils) L'écran Profiles (Profils) permet d'enregistrer différents profils de configuration pour différentes installations réseau. Le tableau de gauche contient la liste des profils disponibles avec leurs noms et SSID. Profile (Profil) : nom du profil. SSID : SSID ou nom unique du réseau Profiles (Profils) sans fil.
  • Page 91 Connect (Se connecter) : pour connecter un réseau sans fil à l'aide d'un profil spécifique, sélectionnez ce dernier et cliquez sur Connect (Se connecter). New (Nouveau) : cliquez sur le bouton New (Nouveau) pour créer un profil. Pour en savoir plus, reportez-vous à la section Création d'un profil.
  • Page 92 Création d'un profil Dans l'écran Profiles (Profils), cliquez sur New (Nouveau) pour créer un profil. Saisissez le nom de ce profil et cliquez sur OK. Cliquez sur Cancel (Annuler) Création d'un profil pour revenir à l'écran Profiles (Profils) sans saisir de nom. L'écran Available Wireless Network (Réseaux sans fil disponibles) contient deux options de configuration de profil.
  • Page 93 Configuration de l'adaptateur avec un réseau disponible Les réseaux disponibles sont répertoriés par SSID dans le tableau au centre de l'écran. Sélectionnez le réseau sans fil auquel vous souhaitez vous connecter et cliquez sur Connect (Se connecter). Si votre réseau n'apparaît pas à l'écran, vous pouvez cliquer sur Refresh (Actualiser) pour mettre la liste à...
  • Page 94 Elle doit correspondre à celle des autres périphériques sans fil du réseau et n'est compatible qu'avec les produits sans fil Linksys. Si vous possédez des produits sans fil tiers, saisissez la clé WEP manuellement sur ces derniers. WEP Key 1 (Clé WEP 1) : la clé WEP que vous saisissez doit correspondre à...
  • Page 95 à Enregistrement du produit votre réseau. http://www.linksys.com/registration Linksys est une marque déposée ou une marque Félicitations ! commerciale de Cisco Systems, Inc. et/ou ses Le profil est créé. filiales aux Etats-Unis et dans certains autres pays.
  • Page 96 Contenuto della confezione • Adattatore PCI Wireless-G • Un Setup CD-ROM (CD-ROM per l'installazione guidata) • Una User Guide (Guida per l'utente) su CD-ROM • Guida di installazione rapida Wireless-G Adattatore PCI Guida di installazione rapida Wireless WMP54G (IT) N. modello...
  • Page 97 Inizio dell'installazione IMPORTANTE: non installare l'adattatore nel PC finché non viene richiesto nella fase 2; in caso contrario, l'adattatore non verrà installato correttamente. L'adattatore di rete PCI viene installato e configurato tramite la procedura di installazione guidata fornita sull'apposito CD. Per iniziare, inserire il Setup Wizard CD-ROM (CD-ROM per l' i nstallazione guidata) nell' u nità...
  • Page 98 Collegamento dell'adattatore IMPORTANTE: per evitare scosse elettriche o danni al PC, prima di aprire il case verificare di aver spento il computer e scollegato il cavo di alimentazione. Prima di collegare l'adattatore al Collegamento PC, verificare che il computer sia dell'adattatore spento.
  • Page 99 Configurazione dell'adattatore Successivamente appare la schermata Available Wireless Network (Rete wireless disponibile), in cui è possibile avviare uno dei tre metodi di installazione. IMPORTANTE: per l'installazione rapida, utilizzare questo documento solo se la rete viene visualizzata nella schermata Available Wireless Network (Rete wireless disponibile). Rete wireless disponibile SecureEasySetup: se si utilizza SecureEasySetup, fare clic sul pulsante...
  • Page 100 è compatibile solo con gli apparecchi wireless Linksys. Per i dispositivi di rete di altri produttori è necessario inserire una chiave WEP . WEP Key (Chiave WEP): la chiave WEP deve corrispondere alla chiave WEP della rete wireless.
  • Page 101 WPA-Personal for Connection (WPA-Personal richiesta per la connessione) Encryption (Cifratura): selezionare il tipo di algoritmo che si desidera utilizzare, TKIP o AES, dal menu a discesa Encryption (Cifratura). Passphrase: immettere una frase di accesso compresa tra 8 e 63 caratteri nel campo Passphrase. A una passphrase più...
  • Page 102 Configurazione dell'adattatore con Secure Easy Setup Con Secure Easy Setup, basta premere un paio di pulsanti per configurare l'adattatore. Tuttavia, prima di effettuare qualsiasi operazione, è necessario individuare il pulsante Secure Easy Setup sul dispositivo al quale si sta collegando l'adattatore, ad esempio un punto di Available Wireless Network accesso o un router wireless.
  • Page 103 Premere il logo Cisco o il pulsante Secure Easy Setup sul punto di accesso o sul router wireless. Quando diventa bianco e inizia a lampeggiare, fare clic sul pulsante Next (Avanti) sulla schermata dell'installazione guidata. Quando l'adattatore è stato correttamente aggiunto alla rete, il logo o il pulsante smette di lampeggiare sul punto di accesso o sul router wireless.
  • Page 104 Utilizzo del monitor di rete wireless Utilizzare il monitor di rete wireless per controllare le informazioni sul NOTA È possibile accedere al monitor collegamento, cercare reti wireless di rete wireless solo DOPO aver disponibili o creare profili con installato l'adattatore. impostazioni di configurazione differenti.
  • Page 105 Ad-Hoc Mode (Modalità Ad hoc) o Infrastructure Mode (Modalità Infrastruttura): indica se al momento l'adattatore è funzionante in modalità Ad hoc o Infrastruttura. Signal Strength (Potenza segnale): questa barra indica la potenza del segnale. Link Quality (Qualità collegamento): Link Information questa barra indica la qualità...
  • Page 106 Security (Sicurezza): stato della funzione di protezione wireless. Authentication (Autenticazione): metodo di autenticazione della rete wireless. IP Address (Indirizzo IP): indirizzo IP dell'adattatore. Subnet Mask (Maschera di sottorete): maschera di sottorete dell'adattatore. More Information Default Gateway (Gateway predefinito): indirizzo del gateway predefinito (Ulteriori informazioni) dell'adattatore.
  • Page 107 Site Survey (Ricerca sito) La schermata Site Survey (Ricerca sito) visualizza un elenco di reti disponibili nella tabella a sinistra. Questa tabella mostra l'SSID, il canale e la qualità del segnale wireless ricevuto dall'adattatore per ciascuna rete. È possibile fare clic su SSID, CH (Canale) o Signal (Segnale) per ordinare la tabella in base al campo.
  • Page 108 Refresh (Aggiorna): fare clic su Refresh (Aggiorna) per eseguire una nuova ricerca di dispositivi wireless. Connect (Connetti): per collegarsi a una delle reti presenti nell'elenco, selezionarla e fare clic su Connect (Connetti). Se la sicurezza della rete wireless è attiva, viene visualizzata una schermata in cui immettere le informazioni relative alla sicurezza.
  • Page 109 Profiles (Profili) La schermata Profiles (Profili) consente di salvare più profili di configurazione per diverse impostazioni di rete. La tabella a sinistra visualizza un elenco di profili disponibili con i relativi nomi e SSID. Profile (Profilo): nome del profilo. Profiles (Profili) SSID: SSID o nome univoco della rete wireless.
  • Page 110 Connect (Connetti): per collegarsi a una rete wireless utilizzando un determinato profilo, selezionarlo e fare clic su Connetti (Connetti). New (Nuovo): fare clic su New (Nuovo) per creare un nuovo profilo. Per istruzioni dettagliate, fare riferimento alla sezione successiva, Creazione di un nuovo profilo.
  • Page 111 Creazione di un nuovo profilo Nella schermata Profiles (Profili), fare clic su New (Nuovo) per creare un nuovo profilo. Immettere un nome per il nuovo profilo e fare clic su OK. Fare Creazione di un clic su Annulla per tornare alla nuovo profilo schermata Profiles (Profili) senza inserire un nome.
  • Page 112 Configurazione dell'adattatore con una rete disponibile Le reti disponibili vengono elencate per SSID nella tabella al centro della schermata. Selezionare la rete wireless a cui si desidera connettersi e fare clic su Connect (Connetti). Se l'elenco delle reti non viene visualizzato, è possibile fare clic su Refresh (Aggiorna).
  • Page 113 Deve inoltre corrispondere a quella degli altri dispositivi wireless in uso ed è compatibile solo con i prodotti wireless Linksys. Se si dispone di prodotti wireless di altri produttori, immettere la chiave WEP manualmente. WEP Key 1 (Chiave WEP 1): la...
  • Page 114 Network (Collega alla rete) per effettuare il collegamento alla rete. Linksys è un marchio registrato o un marchio di Cisco Systems, Inc. e/o dei relativi affiliati negli Stati Uniti e in altri Paesi. Copyright © 2005 Cisco Systems, Inc.
  • Page 115 A Division of Cisco Systems, Inc. Conteúdo da embalagem • Placa PCI sem fios G • Um CD-ROM de configuração • Um Manual do Utilizador em CD-ROM • Manual de Instalação Rápida Sem fios Placa PCI Manual de Instalação Rápida Wireless WMP54G (PT) Modelo n.º...
  • Page 116 Iniciar a instalação IMPORTANTE: Não instale a Placa no computador até receber instruções para o fazer no Passo 2, pois, caso contrário, a Placa não será instalada correctamente. A Placa PCI é instalada e configurada utilizando o Setup Wizard (Assistente de configuração) incluído no CD fornecido.
  • Page 117 Ligar a Placa IMPORTANTE: Certifique-se de que desliga o computador, bem como o cabo de alimentação, antes de abrir o computador, para evitar possíveis choques eléctricos ou danos no computador. Ligar a placa Antes de ligar a Placa PCI ao computador, certifique-se de que o computador está...
  • Page 118 Configurar a Placa O ecrã apresentado a seguir será o ecrã Available Wireless Network (Rede sem fios disponível). A partir deste ecrã, poderá iniciar um dos três métodos de configuração. IMPORTANTE: Para uma Instalação Rápida, utilize este documento apenas se a sua rede for apresentada no ecrã...
  • Page 119 Deve corresponder à frase-passe dos outros dispositivos da rede sem fios e só é compatível com os produtos sem fios da Linksys. (Os produtos sem fios que não sejam da Linksys requerem a introdução de uma chave WEP .) WEP Key (Chave WEP) - A chave WEP tem de corresponder à...
  • Page 120 WPA Personal Needed for Connection (WPA Personal necessária para ligação) Encryption (Encriptação) - Seleccione o tipo de algoritmo que pretende utilizar, TKIP ou AES, a partir do menu pendente Encryption (Encriptação). Passphrase (Frase-passe) - Introduza uma frase-passe com 8 a 63 caracteres no campo Passphrase (Frase-passe).
  • Page 121 Configurazione dell'adattatore con Secure Easy Setup Con Secure Easy Setup, basta premere un paio di pulsanti per configurare l'adattatore. Tuttavia, prima di effettuare qualsiasi operazione, è necessario individuare il pulsante Secure Easy Setup sul dispositivo al quale si sta collegando l'adattatore, ad esempio un punto di Available Wireless Network accesso o un router wireless.
  • Page 122 Prima o logótipo da Cisco ou o botão Secure Easy Setup (Config- uração fácil e segura) no ponto de acesso ou router sem fios. Quando ficar branco e começar a piscar, clique no botão Next (Seguinte) no ecrã Setup Wizard (Assistente de configuração).
  • Page 123 Utilizar o Monitor de redes sem fios Utilize o Wireless Network Monitor (Monitor de redes sem fios) para consultar as NOTA: Só deverá aceder ao informações da ligação, procurar redes Wireless Network Monitor (Monitor sem fios disponíveis ou criar perfis com de redes sem fios) DEPOIS de definições de configuração diferentes.
  • Page 124 Ad-Hoc Mode (Modo ad hoc) ou Infrastructure Mode (Modo de infra- estrutura) - Indica se, actualmente, a Placa está a funcionar em modo Ad hoc ou de Infra-estrutura. Signal Strength (Potência do sinal) - A barra Signal Strength (Potência do sinal) indica a potência do sinal.
  • Page 125 Security (Segurança) - O estado da funcionalidade de segurança sem fios é apresentado aqui. Authentication (Autenticação) - É o método de autenticação da rede sem fios. IP Address (Endereço IP) - O endereço IP da placa é apresentado aqui. Subnet Mask (Máscara de sub-rede) - A máscara de sub-rede da placa é...
  • Page 126 Site Survey (Pesquisa de sites) O ecrã Site Survey (Pesquisa de sites) apresenta uma lista das redes disponíveis na tabela à esquerda. A tabela mostra o SSID e o canal de cada rede, bem como a qualidade do sinal sem fios que está a ser recebido pela Placa.
  • Page 127 Refresh (Actualizar) - Clique em Refresh (Actualizar) para efectuar uma nova procura de dispositivos sem fios. Connect (Ligar) - Para ligar a uma das redes da lista, seleccione a rede sem fios e clique em Connect (Ligar). Se a rede tiver a segurança sem fios activada, será...
  • Page 128 Profiles (Perfis) O ecrã Profiles (Perfis) permite guardar diferentes perfis de configuração para diferentes configurações de rede. A tabela à esquerda apresenta uma lista dos perfis disponíveis, com o respectivo nome do perfil e SSID. Profile (Perfil) - O nome do perfil é apresentado aqui.
  • Page 129 Connect (Ligar) - Para ligar a uma rede sem fios utilizando um perfil específico, seleccione o perfil e clique em Connect (Ligar). New (Novo) - Clique em New (Novo) para criar um novo perfil. Consulte a secção seguinte, Criar um novo perfil, para obter instruções detalhadas.
  • Page 130 Criar um novo perfil No ecrã Profiles (Perfis), clique em New (Novo) para criar um novo perfil. Introduza um nome para o novo perfil e clique em OK. Clique em Cancel (Cancelar) para Criar um novo perfil regressar ao ecrã Profiles (Perfis) sem introduzir nenhum nome.
  • Page 131 Configurar a placa com uma rede disponível As redes disponíveis são listadas por SSID na tabela apresentada no centro do ecrã. Seleccione a rede sem fios à qual pretende ligar e clique em Connect (Ligar). (Se a sua rede não aparecer na lista, poderá...
  • Page 132 é compatível com os produtos sem fios da Linksys. (Se tiver produtos sem fios que não sejam da Linksys, introduza manualmente a chave WEP nesses produtos.) WEP Key 1 (Chave WEP 1) - A chave WEP que introduzir tem de corresponder à...
  • Page 133 Parabéns! O perfil está concluído. Registo do produto http://www.linksys.com/registration Linksys é uma marca registada ou marca comercial da Cisco Systems, Inc. e/ou das respectivas afiliadas nos E.U.A. e noutros países. Copyright © 2005 Cisco Systems, Inc. Todos os direitos reservados.
  • Page 134 ® A Division of Cisco Systems, Inc. Innehåll i förpackningen • Wireless-G PCI-adapter • En installations-cd-skiva • En användarhandbok på cd-skiva • Snabbinstallationshandbok Wireless-G PCI-adapter Snabbinstallationshandbok Wireless WMP54G (SE) Modellnummer...
  • Page 135 Börja med installationen VIKTIGT! Installera inte adaptern i datorn förrän du får en uppmaning om att göra det i steg 2. I annat fall installeras inte adaptern som den ska. Installera och konfigurera PCI-adaptern med hjälp av installationsguiden på den medföljande cd-skivan. Börja med att sätta in cd-skivan med installationsguide i cd-enheten.
  • Page 136 Anslut adaptern VIKTIGT! Du måste stänga av datorn och dra ut sladden innan du öppnar datorhöljet för att förhindra att du får elektriska stötar eller att datorn tar skada. Ansluta adaptern Innan du ansluter PCI-adaptern till datorn måste du stänga av datorn. Öppna datorhöljet och leta rätt på...
  • Page 137 Konfigurera adaptern Nästa fönster som visas är fönstret Available Wireless Network (Tillgängliga trådlösa nätverk). I det här fönstret kan du starta en av tre konfigurationsmetoder. VIKTIGT! För snabbinstallation använder du det här dokumentet endast om nätverket visas i fönstret Available Wireless Network (Tillgängliga trådlösa nätverk).
  • Page 138 WEP-nyckel krävs med lösenordet för de andra trådlösa nätverksenheterna och är endast kompatibelt med trådlösa produkter från Linksys. (Om du har trådlösa produkter som inte är tillverkade av Linksys måste du ange en WEP-nyckel.) WEP Key (WEP-nyckel) - WEP-nyckeln måste överensstämma med WEP- nyckeln för det trådlösa nätverket.
  • Page 139 Connection (WPA - privat krävs för anslutning) Encryption (Kryptering) - Välj den typ av algoritm som du vill använda, TKIP eller AES, i listrutan Encryption (Kryptering). Passphrase (Lösenord) - Ange ett lösenord bestående av 8-63 tecken i fältet Passphrase (Lösenord). Ju längre och mer komplicerat lösenordet är, desto säkrare kommer WPA Personal (WPA privat) krävs...
  • Page 140 Ställa in adaptern med Secure Easy Setup Med Secure Easy Setup konfigurerar du enkelt adaptern genom att trycka på några knappar. Innan du trycker på några knappar bör du dock leta upp knappen Secure Easy Setup på den enhet som du ansluter adaptern till, exempelvis en trådlös router eller en accesspunkt.
  • Page 141 Tryck på Cisco-logotypen eller knappen Secure Easy Setup på den trådlösa routern eller accesspunkten. När logotypen/knappen blir vit och börjar blinka klickar du på Next (Nästa) i fönstret Setup Wizard (Installationsguide). Logotypen eller knappen på den trådlösa routern eller accesspunkten slutar blinka när adaptern har lagts till i nätverket.
  • Page 142 Använda Wireless Network Monitor (Övervakare för trådlösa nätverk) Använd Wireless Network Monitor till att kontrollera länkinformationen, söka efter OBS! Wireless Network Monitor bör tillgängliga trådlösa nätverk eller skapa endast användas EFTER att profiler med olika konfigurationsinställningar. adaptern har installerats. Få åtkomst till Wireless Network Monitor (Övervakare för trådlösa nätverk) När du har installerat och anslutit adaptern...
  • Page 143 Signal Strength (Signalstyrka) – Fältet Signal Strength visar signalstyrkan. Link Quality (Länkkvalitet) – I fältet Link Quality visas kvaliteten på den trådlösa nätverksanslutningen. Klicka på More Information (Mer information) för att visa ytterligare information om den trådlösa Link Information nätverksanslutningen i fönstret Wireless (Länkinformation) Network Status (Status för trådlöst nätverk).
  • Page 144 Security (Säkerhet) – Statusen för den trådlösa säkerhetsfunktionen visas här. Authentication (Autentisering) – Det här är autentiseringsmetoden för det trådlösa nätverket. IP Address (IP-adress) – Adapterns IP-adress visas här. Subnet Mask (Nätmask) – Adapterns More Information (Mer nätmask visas här. information) Wireless Default Gateway (Standard-gateway) –...
  • Page 145 Site Survey (Platsöversikt) I fönstret Site Survey (Platsöversikt) visas en lista över tillgängliga nätverk i tabellen till vänster. Tabellen visar varje nätverks SSID, kanal och kvaliteten för den trådlösa signalen som adaptern tar emot. Du kan klicka på SSID, CH (kanal) eller Signal för att sortera efter det fältet.
  • Page 146 Refresh (Uppdatera) – Klicka på Refresh för att göra en ny sökning av trådlösa enheter. Connect (Anslut) – För att ansluta till något av nätverken på listan väljer du det trådlösa nätverket och klickar på Connect. Om nätverket har trådlös säkerhet aktiverat visas ett fönster som kräver säkerhetsinformation.
  • Page 147 Profiles (Profiler) I fönstret Profiles (Profiler) kan du spara olika konfigurationsprofiler för olika nätverksinställningar. I tabellen till vänster visas en lista över tillgängliga profiler och deras profilnamn och SSID. Profile – Namnet på profilen visas här. SSID – SSID:t eller det unika namnet för det Profiles (Profiler) trådlösa nätverket visas här.
  • Page 148 Connect (Anslut) – Om du vill ansluta till ett trådlöst nätverk med en specifik profil väljer du profilen och klickar på Connect. New (Ny) – Skapa en ny profil genom att klicka på New. Mer information finns i nästa avsnitt, Creating a New Profile (Skapa en ny profil).
  • Page 149 Skapa en ny profil I fönstret Profiles (Profiler) klickar du på New (Ny) för att skapa en ny profil. Ange ett namn på den nya profilen och klicka på OK. Klicka på Cancel (Avbryt) för att Skapa en ny profil återgå...
  • Page 150 än 31 alfanumeriska tecken. Den måste överensstämma med lösenordet för de andra trådlösa nätverksenheterna och är endast WEP Key Needed kompatibel med trådlösa produkter (WEP-nyckel krävs) från Linksys. (Om du har trådlösa produkter som inte är tillverkade av...
  • Page 151 Linksys anger du WEP-nyckeln manuellt för de produkterna.) WEP Key 1 (WEP-nyckel 1) – Den WEP-nyckel du anger måste överensstämma med WEP-nyckeln för det trådlösa nätverket. För 64- bitars kryptering anger du exakt 10 hexadecimala tecken. För 128- bitars kryptering anger du exakt 26 hexadecimala tecken.
  • Page 152 Webbplats http://www.linksys.com/international Produktregistrering http://www.linksys.com/registration Linksys är ett registrerat varumärke eller ett varumärke som tillhör Cisco Systems, Inc. och/eller dess samarbetspartner i USA och i vissa andra länder. Copyright © 2005 Cisco Systems, Inc. Med ensamrätt.
  • Page 153 ® A Division of Cisco Systems, Inc. Wireless-G 802.11g PCI Adapter User Guide WIRELESS WMP54G (EU/LA/UK) Model No.
  • Page 154 Wireless-G PCI Adapter Copyright and Trademarks Specifications are subject to change without notice. Linksys is a registered trademark or trademark of Cisco Systems, Inc. and/or its affiliates in the U.S. and certain other countries. Copyright © 2006 Cisco Systems, Inc. All rights reserved.

  • Page 155: Table Of Contents

    Wireless-G PCI Adapter Chapter 1: Introduction Welcome What’s in this Guide? Chapter 2: Planning your Wireless Network Network Topology Roaming Network Layout Chapter 3: Setting up and Connecting the PCI Adapter Starting the Setup Wizard Installing the Adapter Setting Up the Adapter Chapter 4: Using the Wireless Network Monitor Accessing the Wireless Network Monitor Link Information Screens...
  • Page 156 Wireless-G PCI Adapter Figure 3-1: Setup Wizard’s Welcome Screen 6 Figure 3-2: Setup Wizard’s License Agreement 6 Figure 3-3: The Connecting the Adapter Screen 7 Figure 3-4: Installing the Adapter Figure 3-5: Positioning the Antenna Figure 3-6: Available Wireless Network Figure 3-7: Available Wireless Network Figure 3-8: Secure Easy Setup Figure 3-9: The Secure Easy Setup Logo and Location 9...
  • Page 157 Wireless-G PCI Adapter Figure 4-1: Wireless Network Monitor Icon 23 Figure 4-2: Link Information Figure 4-3: More Information - Wireless Network Status 24 Figure 4-4: More Information - Wireless Network Statistics 25 Figure 4-5: The Secure Easy Setup Button 26 Figure 4-6: The Secure Easy Setup Logo and Location 26 Figure 4-7: Secure Easy Setup Figure 4-8: Secure Easy Setup is Complete 27...
  • Page 158 Wireless-G PCI Adapter Figure 4-34: Wireless Security - PSK2 Figure 4-35: Wireless Security - WPA Enterprise - EAP-TLS 40 Figure 4-36: Wireless Security - WPA Enterprise - PEAP 40 Figure 4-37: Wireless Security - RADIUS - EAP-TLS 41 Figure 4-38: Wireless Security - RADIUS - PEAP 41 Figure 4-39: LEAP - Windows XP and 2000 42 Figure 4-40: LEAP - Windows 98SE and ME 42 Figure 4-41: Advanced Wireless Settings 43...

  • Page 159: Chapter 1: Introduction

    And now, with SecureEasySetup, setting up your network and your Wireless-G PCI Adapter is easier than ever. Get connected to current-standard 802.11b networks today, and be prepared for the future with the Wireless-G PCI Adapter from Linksys. Chapter 1: Introduction...

  • Page 160: What's In This Guide

    Wireless-G PCI Adapter What’s in this Guide? This user guide covers the steps for setting up and using the Wireless-G PCI Adapter. • Chapter 1: Introduction This chapter describes the Adapter’s applications and this User Guide. • Chapter 2: Planning Your Wireless Network This chapter discusses a few of the basics about wireless networking.
  • Page 161 Wireless-G PCI Adapter • Appendix I: Contact Information This appendix provides contact information for a variety of Linksys resources, including Technical Support. Chapter 1: Introduction What’s in this Guide?

  • Page 162: Chapter 2: Planning Your Wireless Network

    (peer-to- Linksys wireless adapters also provide users access to a wired network when using an access point or wireless peer) without the use of an access point. router. An integrated wireless and wired network is called an infrastructure network. Each wireless PC in an...

  • Page 163: Network Layout

    Linksys's switches or routers. networks together With these, and many other, Linksys products, your networking options are limitless. Go to the Linksys website at www.linksys.com/international for more information about wireless products. Chapter 2: Planning your Wireless Network...

  • Page 164: Chapter 3: Setting Up And Connecting The Pci Adapter

    Wireless-G PCI Adapter Chapter 3: Setting up and Connecting the PCI Adapter The USB Network Adapter is set up with the Setup Wizard that comes on the CD enclosed with the Adapter. This chapter will guide you through the setup procedure. IMPORTANT: Do not connect the Adapter until you are instructed to do so or the setup will not work.

  • Page 165: Installing The Adapter

    Wireless-G PCI Adapter Installing the Adapter 1. Before connecting the PCI Adapter to your PC, turn off your desktop PC and unplug the power cord. 2. Open your PC case and locate an available PCI slot on the motherboard. Check with your computer manufacturer for instructions.

  • Page 166: Setting Up The Adapter

    Wireless-G PCI Adapter Setting Up the Adapter The next screen to appear will be the Available Wireless Network screen. This screen provides three options for setting up the Adapter • Secure Easy Setup. This Adapter features Secure Easy Setup. This means that you can set it up with just the press of a button when connecting to wireless routers or access points that also feature Secure Easy Setup.
  • Page 167 Wireless-G PCI Adapter Setting Up the Adapter with Secure Easy Setup With Secure Easy Setup, setting up the Adapter is as simple as pushing a couple of buttons. Before you press any buttons, though, you should locate the Secure Easy Setup button on the device you’re connecting the Adapter to, such as a wireless router or access point.
  • Page 168 Wireless-G PCI Adapter 3. Press the Cisco logo or Secure Easy Setup button on the wireless router or access point. When it turns white and begins to flash, click the Next button on the Setup Wizard screen. The logo or button will stop flashing on the wireless router or access point when the Adapter has been successfully added to the network.
  • Page 169 16 alphanumeric characters. It must match the passphrase of your other wireless network devices and is compatible with Linksys wireless products only. (If you have any non-Linksys wireless products, enter the WEP key manually on those products.) WEP Key - The WEP key you enter must match the WEP key of your wireless network.
  • Page 170 Wireless-G PCI Adapter WPA-Personal Needed for Connection Encryption - Select the type of algorithm you want to use, TKIP or AES, from the Encryption drop-down menu. Passphrase - Enter a Passphrase, also called a pre-shared key, of 8-63 characters in the Passphrase field. The longer and more complex your Passphrase is, the more secure your network will be.
  • Page 171 Wireless-G PCI Adapter 2. After the Adapter has been configured for the network, the Congratulations screen will appear. Click Connect to Network to connect to your network. Figure 3-15: The Congratulations Screen Congratulations! Setup is complete. To check the link information, search for available wireless networks, or make additional configuration changes, refer to Chapter 4: Using the Wireless Network Monitor.
  • Page 172 Wireless-G PCI Adapter Setting Up the Adapter with Manual Setup If you are not taking advantage of Secure Easy Setup and your network is not listed with the available networks, click Manual Setup on the Available Wireless Network screen to set up the adapter manually. 1.
  • Page 173 Wireless-G PCI Adapter 2. The Wireless Mode screen shows a choice of two wireless modes. Click the Infrastructure Mode radio button if you want to connect to a wireless router or access point. Click the Ad-Hoc Mode radio button if you want to connect to another wireless device directly without using a wireless router or access point.
  • Page 174 WEP key is automatically generated. This case-sensitive passphrase must match the passphrase of your other wireless network devices and is compatible with Linksys wireless products only. (If you have any non- Linksys wireless products, enter the WEP key manually on those products.) TX Key - The default transmit key number is 1.
  • Page 175 Wireless-G PCI Adapter Click the Next button to continue to the Confirm New Settings screen or the Back button to return to the previous screen. WPA Personal WPA Personal offers two encryption methods, TKIP and AES, with dynamic encryption keys. Select TKIP or AES for encryption.
  • Page 176 Wireless-G PCI Adapter WPA Enterprise WPA Enterprise features WPA security used in coordination with a RADIUS server. (This should only be used when a RADIUS server is connected to the Router.) WPA Enterprise offers two authentication methods, EAP- TLS and PEAP, as well as two encryption methods, TKIP and AES, with dynamic encryption keys. Authentication - Select the authentication method your network is using, EAP-TLS or PEAP.
  • Page 177 Wireless-G PCI Adapter RADIUS RADIUS uses the security of a RADIUS server. (This should only be used when a RADIUS server is connected to the Router.) It offers two authentication methods: EAP-TLS and PEAP. Authentication - Select the authentication method your network is using, EAP-TLS or PEAP. EAP-TLS Enter the Login name of your wireless network in the Login Name field.
  • Page 178 Wireless-G PCI Adapter LEAP If you selected LEAP, then enter the Username and Password that will authenticate you on your wireless network. Windows XP and 2000 users can also enable LEAP CCKM, and select the Encryption, if they enabled CCX2.0 on the Advanced Wireless Settings screen. Username - Enter the username used for authentication.
  • Page 179 Wireless-G PCI Adapter Advanced Wireless Settings This screen is for advanced users to enable CCX2.0. CCX2.0 - Cisco Compatible Extensions, a Cisco wireless network protocol. Select Enabled from the drop- down menu to use the function. Select Disabled to disable to function. QoS - Quality of Service.
  • Page 180 Wireless-G PCI Adapter 5. The next screen displays all of the Adapter’s settings. If these are correct, you can save these settings to your hard drive by clicking Save. Click Next to continue and finish the setup. If these settings are not correct, click Back to change your settings.

  • Page 181: Chapter 4: Using The Wireless Network Monitor

    Wireless-G PCI Adapter Chapter 4: Using the Wireless Network Monitor NOTE: The Wireless Network Monitor should only be Use the Wireless Network Monitor to check the link information, search for available wireless networks, or accessed AFTER connecting the Adapter. For more create profiles that hold different configuration settings.
  • Page 182 Wireless-G PCI Adapter Wireless Network Status The Wireless Network Status screen provides information on your current network settings. Status - This shows the status of the wireless network connection. SSID - This is the unique name of the wireless network. Wireless Mode - The mode of the wireless network currently in use is displayed here.
  • Page 183 Wireless-G PCI Adapter Wireless Network Statistics The Wireless Networks Statistics screen provides statistics on your current network settings. Transmit Rate - This is the data transfer rate of the current connection. (In Auto mode, the Adapter dynamically shifts to the fastest data transfer rate possible at any given time.) Receive Rate - This is the rate at which data is received.

  • Page 184: Secure Easy Setup

    Wireless-G PCI Adapter Secure Easy Setup While using the Monitor, you might see the Secure Easy Setup button on the right-hand side of the screen. This button can be used to set up the Adapter, if this has not already been done. With Secure Easy Setup, setting up the Adapter is as simple as pushing a couple of buttons.
  • Page 185 Wireless-G PCI Adapter 2. Press the Cisco logo or Secure Easy Setup button on the wireless router or access point. When it turns white and begins to flash, click the Next button on the Setup Wizard screen. The logo or button will stop flashing on the wireless router or access point when the Adapter has been successfully added to the network.

  • Page 186: Site Survey

    Wireless-G PCI Adapter Site Survey The Site Survey screen displays a list of available networks in the table on the left. The table shows each network’s SSID, Channel, and the quality of the wireless signal the Adapter is receiving. You may click SSID, CH (Channel), or Signal, to sort by that field.

  • Page 187: Profiles

    Wireless-G PCI Adapter If the network has PSK2 wireless security enabled, then you will see the PSK2 Needed for Connection screen. Enter the network’s Passphrase or pre-shared key in the Passphrase field. To connect to the network, click Connect. To cancel the connection, click Cancel. Profiles The Profiles screen lets you save different configuration profiles for different network setups.

  • Page 188: Creating A New Profile

    Wireless-G PCI Adapter Export - Select the profile you want to save in a different location, and click Export. Direct Windows to the appropriate folder, and click the Save button. Delete - Select the profile you want to delete, and then click Delete. NOTE: If you want to export more than one profile, you have to export them one at a time.
  • Page 189 Wireless-G PCI Adapter Setting Up the Adapter with Secure Easy Setup With Secure Easy Setup, setting up the Adapter is as simple as pushing a couple of buttons. Before you press any buttons, though, you should locate the Secure Easy Setup button on the device you’re connecting the Adapter to, such as a wireless router or access point.
  • Page 190 Wireless-G PCI Adapter communicating. If you are not sure where to find this button, click Where can I find the button?. This will walk you through a couple of screens to help you find the button, which is usually located on the front of the wireless router or access point.
  • Page 191 Wireless-G PCI Adapter Setting Up the Adapter with Available Networks If you’re not setting up the Adapter with Secure Easy Setup, another method for setting up the Adapter is with the available networks listed on the Available Wireless Network screen. The available networks are listed in the table on the center of the screen by SSID.
  • Page 192 16 alphanumeric characters. It must match the passphrase of your other wireless network devices and is compatible with Linksys wireless products only. (If you have any non-Linksys wireless products, enter the WEP key manually on those products.) WEP Key - The WEP key you enter must match the WEP key of your wireless network.
  • Page 193 Wireless-G PCI Adapter 2. After the software has been successfully installed, the Congratulations screen will appear. Click Connect to Network to connect to your network. Figure 4-26: The Congratulations Screen Congratulations! Setup is complete. Setting Up the Adapter with Manual Setup If you are not taking advantage of Secure Easy Setup and your network is not listed among the available networks, click Manual Setup on the Available Wireless Network screen to set up the adapter manually.
  • Page 194 Wireless-G PCI Adapter If your network does not have a DHCP server, click the radio button next to Specify network settings. Enter an IP Address, Subnet Mask, Default Gateway, and DNS addresses appropriate for your network. You must specify the IP Address and Subnet Mask on this screen. If you are unsure about the Default Gateway and DNS addresses, leave these fields empty.
  • Page 195 Wireless-G PCI Adapter SSID - This is the wireless network name that must be used for all the devices in your wireless network. It is case- sensitive and should be a unique name to help prevent others from entering your network. Click Next to continue or Back to return to the previous screen.
  • Page 196 WEP key is automatically generated. This case-sensitive passphrase must match the passphrase of your other wireless network devices and is compatible with Linksys wireless products only. (If you have any non- Linksys wireless products, enter the WEP key manually on those products.) TX Key - The default transmit key number is 1.
  • Page 197 Wireless-G PCI Adapter WPA Personal WPA Personal offers two encryption methods, TKIP and AES, with dynamic encryption keys. Select the type of algorithm, TKIP or AES, for the Encryption Type. Enter a Passphrase of 8-63 characters in the Passphrase field. Click the Next button to continue to the Confirm New Settings screen or the Back button to return to the Figure 4-33: Wireless Security - WPA Personal previous screen.
  • Page 198 Wireless-G PCI Adapter WPA Enterprise WPA Enterprise features WPA security used in coordination with a RADIUS server. (This should only be used when a RADIUS server is connected to the Router.) WPA Enterprise offers two authentication methods, EAP- TLS and PEAP, as well as two encryption methods, TKIP and AES, with dynamic encryption keys. Authentication - Select the authentication method your network is using, EAP-TLS or PEAP.
  • Page 199 Wireless-G PCI Adapter Click the Next button to continue or the Back button to return to the previous screen. RADIUS RADIUS uses the security of a RADIUS server. (This should only be used when a RADIUS server is connected to the Router.) It offers two authentication methods: EAP-TLS and PEAP.
  • Page 200 Wireless-G PCI Adapter LEAP If you selected LEAP, then enter the Username and Password that will authenticate you on your wireless network. Windows XP and 2000 users can also enable LEAP CCKM, and select the Encryption, if they enabled CCX2.0 on the Advanced Wireless Settings screen. Username - Enter the username used for authentication.
  • Page 201 Wireless-G PCI Adapter Advanced Wireless Settings This screen is for advanced users to enable CCX2.0. CCX2.0 - Cisco Compatible Extensions, a Cisco wireless network protocol. Select Enabled from the drop- down menu to use the function. Select Disabled to disable to function. QoS - Quality of Service.
  • Page 202 Wireless-G PCI Adapter 5. The next screen displays all of the Adapter’s settings. If these are correct, you can save these settings to your hard drive by clicking Save. Click Next to continue. If these settings are not correct, click Back to change your settings.

  • Page 203: Appendix A: Troubleshooting

    Wireless-G PCI Adapter. Read the description below to solve your problems. If you can't find an answer here, check the Linksys website at www.linksys.com/international. Common Problems and Solutions 1.

  • Page 204: Frequently Asked Questions

    Wireless-G PCI Adapter Frequently Asked Questions Can I run an application from a remote computer over the wireless network? This will depend on whether or not the application is designed to be used over a network. Consult the application’s user guide to determine if it supports operation over a network. Can I play computer games with other members of the wireless network? Yes, as long as the game supports multiple players over a LAN (local area network).
  • Page 205 Wireless-G PCI Adapter What is ad-hoc mode? When a wireless network is set to ad-hoc mode, the wireless-equipped computers are configured to communicate directly with each other. The ad-hoc wireless network will not communicate with any wired network. What is infrastructure mode? When a wireless network is set to infrastructure mode, the wireless network is configured to communicate with a wired network through a wireless access point.
  • Page 206 Wireless-G PCI Adapter the receiver knows the parameters of the spread-spectrum signal being broadcast. If a receiver is not tuned to the right frequency, a spread-spectrum signal looks like background noise. There are two main alternatives, Direct Sequence Spread Spectrum (DSSS) and Frequency Hopping Spread Spectrum (FHSS). What is DSSS? What is FHSS? And what are their differences? Frequency-Hopping Spread-Spectrum (FHSS) uses a narrowband carrier that changes frequency in a pattern that is known to both transmitter and receiver.

  • Page 207: Chapter B: Using Windows Xp Wireless Configuration

    If you want to switch back to the Wireless Network Monitor, right-click the Wireless Network Monitor icon, and Figure B-1: Wireless Network Monitor Icon select Use Linksys Wireless Network Monitor. Figure B-2: Windows XP - Use Windows XP Wireless Configuration 1.
  • Page 208 Wireless-G PCI Adapter 2. The screen that appears will show any available wireless network. Select the network you want. Click the NOTE: Steps 2 and 3 are the instructions and Connect button. screenshots for Windows XP with Service Pack 2 installed.
  • Page 209 Wireless-G PCI Adapter 4. If your network uses wireless security WEP, enter the WEP Key used into the Network Key and Confirm network key fields. If your network uses wireless security WPA Personal, enter the Passphrase used into the Network Key and Confirm network key fields. Click the Connect button. Figure B-6: Network Connection - Wireless Security NOTE: Windows XP Wireless Configuration does not support the use of a passphrase.

  • Page 210: Appendix C: Wireless Security

    Wireless-G PCI Adapter Appendix C: Wireless Security Linksys wants to make wireless networking as safe and easy for you as possible. The current generation of Linksys products provide several network security features, but they require specific action on your part for implementation.
  • Page 211 This includes hackers. So, don’t broadcast the SSID. Wireless networking products come with a default SSID set by the factory. (The Linksys default SSID is “linksys”.) Hackers know these defaults and can check these against your network. Change your SSID to something unique and not something related to your company or the networking products you use.
  • Page 212 These security recommendations should help keep your mind at ease while you are enjoying the most flexible and convenient technology Linksys has to offer. Appendix C: Wireless Security Security Threats Facing Wireless Networks...

  • Page 213: Appendix D: Windows Help

    Wireless-G PCI Adapter Appendix D: Windows Help All wireless products require Microsoft Windows. Windows is the most used operating system in the world and comes with many features that help make networking easier. These features can be accessed through Windows Help and are described in this appendix.

  • Page 214: Appendix E: Glossary

    Wireless-G PCI Adapter Appendix E: Glossary 802.11b - A wireless networking standard that specifies a maximum data transfer rate of 11Mbps and an operating frequency of 2.4GHz. 802.11g - A wireless networking standard that specifies a maximum data transfer rate of 54Mbps, an operating frequency of 2.4GHz, and backward compatibility with 802.11b devices.
  • Page 215 Passphrase - Used much like a password, a passphrase simplifies the WEP encryption process by automatically generating the WEP encryption keys for Linksys products. Port - The connection point on a computer or networking device used for plugging in cables or adapters.
  • Page 216 Wireless-G PCI Adapter RADIUS (Remote Authentication Dial-In User Service) - A protocol that uses an authentication server to control network access. Roaming - The ability to take a wireless device from one access point's range to another without losing the connection.

  • Page 217: Appendix F: Specifications

    Wireless-G PCI Adapter Appendix F: Specifications Standards 802.11g, 802.11b, PCI 2.2 and 2.3 Transmit Power 15dBm @ 54Mbps 19dBm @ 11Mbps Sensitivity -70dBm @ 54Mbps -85dBm @ 11Mbps Security features WEP, WPA and CCX2.0 Modulation 802.11b: CCK (11 Mbps), DQPSK (2 Mbps), DBPSK (1 Mbps); 802.11g: OFDM Dimensions 122 mm x 215 mm x 23 mm...

  • Page 218: Appendix G: Warranty Information

    Your exclusive remedy and Linksys' entire liability under this warranty will be for Linksys at its option to repair or replace the Product or refund Your purchase price less any rebates.

  • Page 219: Appendix H: Regulatory Information

    Wireless-G PCI Adapter Appendix H: Regulatory Information FCC Statement This product has been tested and complies with the specifications for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation.
  • Page 220 Wireless-G PCI Adapter Compliance Information for 2.4-GHz Wireless Products Relevant to the EU and Other Countries Following the EU Directive 1999/5/EC (R&TTE Directive) Declaration of Conformity with Regard to the EU Directive 1995/5/EC (R&TTE Directive) Appendix H: Regulatory Information...
  • Page 221 Safety: EN 60950 CE Marking For the Linksys Wireless-B and Wireless-G products, the following CE mark, notified body number (where applicable), and class 2 identifier are added to the equipment. Check the CE label on the product to find out which notified body was involved during the assessment.
  • Page 222 Wireless-G PCI Adapter National Restrictions This product may be used in all EU countries (and other countries following the EU directive 1999/5/EC) without any limitation except for the countries mentioned below: Ce produit peut être utilisé dans tous les pays de l’UE (et dans tous les pays ayant transposés la directive 1999/5/CE) sans aucune limitation, excepté...
  • Page 223 (AC9SMA) and an R-TNC extension cable (AC9TNC). Both of these cables are 9 meters long and have a cable loss (attenuation) of 5 dB. To compensate for the attenuation, Linksys also offers higher gain antennas, the HGA7S (with R-SMA connector) and HGA7T (with R-TNC connector).
  • Page 224 7. Click the type of documentation you want. The document will automatically open in PDF format. Note: If you have questions regarding the compliance of these products or you cannot find the information you need, please contact your local sales office or visit http://www.linksys.com/international for more details. Appendix H: Regulatory Information...

  • Page 225: Appendix I: Contact Information

    Appendix I: Contact Information Need to contact Linksys? Visit us online for information on the latest products and updates to your existing products at: http://www.linksys.com/international If you experience problems with any Linksys product, you can e-mail us at: In Europe E-mail Address Austria support.at@linksys.com...
  • Page 226 Wireless-G PCI Adapter Outside of Europe E-mail Address Middle East & Africa support.mea@linksys.com (English only) Asia Pacific asiasupport@linksys.com (English only) China chinasupport@linksys.com Korea support@linksys.co.kr Japan support@linksys.co.jp Appendix I: Contact Information...
  • Page 227 ® A Division of Cisco Systems, Inc. Wireless-G 802.11g Benutzerhandbuch PCI-Adapter WIRELESS WMP54G (DE) Modell-Nr.
  • Page 228 Wireless-G PCI-Adapter Copyright und Marken Technische Änderungen vorbehalten. Linksys ist eine eingetragene Marke bzw. eine Marke von Cisco Systems, Inc. und/oder deren Zweigunternehmen in den USA und anderen Ländern. Copyright © 2006 Cisco Systems, Inc. Alle Rechte vorbehalten. Andere Handelsmarken und Produktnamen sind Marken bzw. eingetragene Marken der jeweiligen Inhaber.
  • Page 229 Wireless-G PCI Adapter Inhaltsverzeichnis Kapitel 1: Einführung Willkommen Der Inhalt dieses Handbuchs Kapitel 2: Planen Ihres Wireless-Netzwerks Netzwerktopologie Roaming Netzwerkanordnung Kapitel 3: Einrichten und Anschließen des PCI-Adapters Starten des Setup-Assistenten Installation des Adapters Einrichten des Adapters Kapitel 4: Verwenden des Wireless-Netzwerkmonitors Zugreifen auf den Wireless-Netzwerkmonitor Fenster für Verbindungsdaten Secure Easy Setup...
  • Page 230 Wireless-G PCI Adapter Abbildungsverzeichnis Abbildung 3-1: Willkommensfenster des Setup-Assistenten Abbildung 3-2: Lizenzvereinbarung des Setup-Assistenten Abbildung 3-3: Das Fenster Connecting the Adapter (Anschließen des Adapters) Abbildung 3-4: Installation des Adapters Abbildung 3-5: Positionieren der Antenne Abbildung 3-6: Verfügbares Wireless-Netzwerk Abbildung 3-7: Verfügbares Wireless-Netzwerk Abbildung 3-8: Secure Easy Setup Abbildung 3-9: Secure Easy Setup-Logo und dessen Position Abbildung 3-10: Secure Easy Setup ist abgeschlossen...
  • Page 231 Wireless-G PCI Adapter Abbildung 3-29: Wireless Security: LEAP – Benutzer von Windows 98SE und Windows ME Abbildung 3-30: Erweiterte Wireless-Einstellungen Abbildung 3-31: Bestätigen neuer Einstellungen Abbildung 3-32: Herzlichen Glückwunsch! Abbildung 4-1: Symbol für den Wireless-Netzwerkmonitor Abbildung 4-2: Verbindungsdaten Abbildung 4-3: Weitere Informationen – Status des Wireless-Netzwerks Abbildung 4-4: Weitere Informationen –...
  • Page 232 Wireless-G PCI Adapter Abbildung 4-29: Wireless-Modus Abbildung 4-30: Einstellungen für den Ad-Hoc-Modus Abbildung 4-31: Wireless-Sicherheit Abbildung 4-32: Wireless-Sicherheit: WEP Abbildung 4-33: Wireless-Sicherheit: WPA Personal Abbildung 4-34: Wireless-Sicherheit: PSK2 Abbildung 4-35: Wireless-Sicherheit: WPA Enterprise – EAP-TLS Abbildung 4-36: Wireless-Sicherheit: WPA Enterprise – PEAP Abbildung 4-37: Wireless-Sicherheit: RADIUS –...

  • Page 233: Kapitel 1: Einführung

    Mit SecureEasySetup ist die Einrichtung Ihres Netzwerks und Ihres Wireless-G PCI-Adapters einfacher als je Betriebsfrequenz von 2,4 GHz festlegt. zuvor. Schließen Sie sich mit dem Wireless-G PCI-Adapter von Linksys an die heutigen standardmäßigen 802.11b- Netzwerke an, und Sie sind auf die Zukunft vorbereitet. Kapitel 1: Einführung...

  • Page 234: Der Inhalt Dieses Handbuchs

    Wireless-G PCI-Adapter Der Inhalt dieses Handbuchs In diesem Benutzerhandbuch sind die zur Installation und Verwendung des Wireless-G PCI-Adapters erforderlichen Schritte aufgeführt. • Kapitel 1: Einführung In diesem Kapitel werden die Anwendungen des Adapters sowie dieses Benutzerhandbuchs beschrieben. • Kapitel 2: Planen des Wireless-Netzwerks In diesem Kapitel werden einige der Grundlagen des Wireless-Netzwerkbetriebs erläutert.
  • Page 235 • Anhang H: Zulassungsinformationen Dieser Anhang enthält die für den Adapter geltenden Zulassungsinformationen. • Anhang I: Kontaktinformationen In diesem Anhang finden Sie Kontaktinformationen zu einer Reihe von Linksys Ressourcen, darunter auch zum technischen Support. Kapitel 1: Einführung Der Inhalt dieses Handbuchs...

  • Page 236: Kapitel 2: Planen Ihres Wireless-Netzwerks

    Ad-Hoc-Netzwerk bilden. Ad-Hoc: Eine Gruppe von Wireless-Geräten, die direkt und ohne Access Point miteinander Mit Wireless-Adaptern von Linksys erhalten Benutzer bei Verwendung eines Access Points oder eines Wireless- kommunizieren (Peer-to-Peer). Routers außerdem Zugang zu verdrahteten Netzwerken. Ein integriertes Wireless-Netzwerk und verdrahtetes Netzwerk wird als Infrastrukturnetzwerk bezeichnet.

  • Page 237: Netzwerkanordnung

    Wenn Sie Ihr Wireless-Netzwerk mit Ihrem verdrahteten Netzwerk verbinden möchten, können Sie die Netzwerk- Router: Ein Netzwerkgerät, mit dem mehrere Ports der Access Points und der Wireless-Router mit jedem beliebigen Switch oder Router von Linksys verbinden. Netzwerke miteinander verbunden werden.

  • Page 238: Kapitel 3: Einrichten Und Anschließen Des Pci-Adapters

    Wireless-G PCI-Adapter Kapitel 3: Einrichten und Anschließen des PCI-Adapters Der USB-Netzwerkadapter wird über den Setup-Assistenten eingerichtet, der auf der beigefügten CD enthalten ist. Die Anleitungen in diesem Kapitel führen Sie durch den Einrichtungsvorgang. WICHTIG: Stellen Sie die Verbindung mit dem Adapter erst dann her, wenn Sie dazu aufgefordert werden.

  • Page 239: Installation Des Adapters

    Wireless-G PCI-Adapter Installation des Adapters 1. Bevor Sie den PCI-Adapter mit dem PC verbinden, schalten Sie den Desktop-PC aus, und ziehen Sie den Netzstecker. 2. Öffnen Sie das PC-Gehäuse, und suchen Sie einen freien PCI-Steckplatz auf der Systemplatine. Weitere Anweisungen erhalten Sie von Ihrem Computerhersteller. 3.

  • Page 240: Einrichten Des Adapters

    Wireless-G PCI-Adapter Einrichten des Adapters Als nächster Schritt wird das Fenster Available Wireless Network (Verfügbares Wireless-Netzwerk) angezeigt. In diesem Fenster stehen Ihnen drei Möglichkeiten zum Einrichten des Adapters zur Verfügung: • Secure Easy Setup: Dieser Adapter unterstützt die Funktion für Secure Easy Setup. Das bedeutet, dass Sie den Adapter einfach durch Drücken einer Taste einrichten können, wenn Sie diesen an Wireless-Router oder Access Points anschließen, die auch über die Funktion für Secure Easy Setup verfügen.

  • Page 241: Abbildung 3-7: Verfügbares Wireless-Netzwerk

    Wireless-G PCI-Adapter Einrichten des Adapters mit Secure Easy Setup Mit Secure Easy Setup kann der Adapter einfach und schnell durch Drücken einiger Tasten eingerichtet werden. Bevor Sie jedoch eine Taste drücken, sollten Sie zunächst auf dem Gerät, an das Sie den Adapter anschließen (z.

  • Page 242: Abbildung 3-10: Secure Easy Setup Ist Abgeschlossen

    Wireless-G PCI-Adapter 3. Drücken Sie auf dem Wireless-Router oder Access Point die Tasten für das Cisco Logo oder Secure Easy Setup. Wenn sich diese weiß verfärben und blinken, klicken Sie im Fenster Setup Wizard (Setup-Assistent) auf die Schaltfläche Next (Weiter). Das Logo oder die Taste auf dem Wireless-Router oder Access Point hören auf zu blinken, sobald der Adapter erfolgreich zum Netzwerk hinzugefügt wurde.

  • Page 243: Abbildung 3-11: Verfügbares Wireless-Netzwerk

    Bei der Passphrase wird zwischen Groß- und Kleinschreibung unterschieden. Die Länge von 16 alphanumerischen Zeichen darf nicht überschritten werden. Sie muss mit den Passphrasen Ihrer anderen Wireless-Netzwerkgeräte übereinstimmen und ist nur mit Wireless-Produkten von Linksys kompatibel. (Wenn Sie Wireless-Produkte anderer Anbieter verwenden, geben Sie den WEP-Schlüssel bei den entsprechenden Produkten manuell ein.)

  • Page 244: Abbildung 3-13: Wpa Personal Für Verbindung Erforderlich

    Wireless-G PCI-Adapter WPA-Personal Needed for Connection (WPA Personal für Verbindung erforderlich) Encryption (Verschlüsselung): Wählen Sie den gewünschten Algorithmus (TKIP oder AES) aus dem Dropdown-Menü Encryption (Verschlüsselung) aus. Passphrase: Geben Sie eine Passphrase, (auch als vorläufiger gemeinsamer Schlüssel bezeichnet) mit einer Länge von 8 bis 63 Zeichen in das Feld Passphrase ein.

  • Page 245: Abbildung 3-15: Fenster Congratulations (Herzlichen Glückwunsch)

    Wireless-G PCI-Adapter 2. Nachdem der Adapter für das Netzwerk konfiguriert wurde, wird das Fenster Congratulations (Herzlichen Glückwunsch) angezeigt. Klicken Sie auf Connect to Network (Verbinden mit Netzwerk), um eine Verbindung zu Ihrem Netzwerk herzustellen. Abbildung 3-15: Fenster Congratulations (Herzlichen Glückwunsch) Herzlichen Glückwunsch! Die Einrichtung ist abgeschlossen.

  • Page 246: Abbildung 3-16: Verfügbares Wireless-Netzwerk

    Wireless-G PCI-Adapter Manuelles Einrichten des Adapters Wenn Sie die Funktion für Secure Easy Setup nicht verwenden und Ihr Netzwerk nicht in der Liste der verfügbaren Netzwerke aufgeführt ist, klicken Sie auf Manual Setup (Manuelles Einrichten) im Fenster Available Wireless Network (Verfügbares Wireless-Netzwerk), und richten Sie den Adapter manuell ein. 1.

  • Page 247: Abbildung 3-18: Wireless-Modus

    Wireless-G PCI-Adapter 2. Im Fenster Wireless Mode (Wireless-Modus) stehen zwei Modi für den Wireless-Betrieb zur Auswahl. Klicken Sie auf die Optionsschaltfläche Infrastructure Mode (Infrastrukturmodus), wenn Sie eine Verbindung zu einem Wireless-Router oder Access Point herstellen möchten. Klicken Sie auf die Optionsschaltfläche Ad-Hoc Mode (Ad- Hoc-Modus), wenn Sie eine direkte Verbindung zu einem anderen Wireless-Gerät ohne Verwendung eines Wireless-Routers oder Access Points herstellen möchten.

  • Page 248: Abbildung 3-20: Wireless-Sicherheit

    Passphrase eingeben, sodass der WEP-Schlüssel automatisch generiert wird. Diese Passphrase, bei der die Groß- und Kleinschreibung zu beachten ist, muss mit den Passphrasen Ihrer anderen Wireless- Netzwerkgeräte übereinstimmen und ist nur mit Wireless-Produkten von Linksys kompatibel. (Wenn Sie Wireless-Produkte anderer Anbieter verwenden, geben Sie den WEP-Schlüssel bei den entsprechenden Produkten manuell ein.)

  • Page 249: Abbildung 3-22: Wireless-Sicherheit - Wpa Personal

    Wireless-G PCI-Adapter Authentication (Authentifizierung): Standardmäßig ist die Option Auto (Automatisch) ausgewählt, wobei Shared Key (Freigegebener Schlüssel) bzw. Open system (Offenes System) automatisch erkannt werden. Shared Key (Freigegebener Schlüssel) bedeutet, dass der Absender und der Empfänger einen gemeinsamen WEP-Schlüssel zur Authentifizierung verwenden. Open System (Offenes System) bedeutet, dass der Absender und der Empfänger keinen gemeinsamen WEP-Schlüssel zur Authentifizierung verwenden.

  • Page 250: Abbildung 3-24: Wireless-Sicherheit: Wpa Enterprise - Eap-Tls

    Wireless-G PCI-Adapter WPA-Enterprise Bei der Verschlüsselungsmethode WPA Enterprise wird WPA-Sicherheit in Kombination mit einem RADIUS- Server verwendet. (Diese Vorgehensweise sollte nur verwendet werden, wenn ein RADIUS-Server mit dem Router verbunden ist.) WPA Enterprise bietet zwei Authentifizierungsmethoden, EAP-TLS und PEAP, sowie zwei Verschlüsselungsmethoden, TKIP und AES, mit dynamischen Verschlüsselungsschlüsseln.

  • Page 251: Abbildung 3-26: Wireless-Sicherheit: Radius - Eap-Tls

    Wireless-G PCI-Adapter RADIUS Bei RADIUS wird die Sicherheit eines RADIUS-Servers herangezogen. (Diese Vorgehensweise sollte nur verwendet werden, wenn ein RADIUS-Server mit einem Router verbunden ist.) RADIUS bietet zwei Authentifizierungsmethoden: EAP-TLS und PEAP. Authentication (Authentifizierung): Wählen Sie die in Ihrem Netzwerk verwendete Authentifizierungsmethode, EAP-TLS oder PEAP, aus.

  • Page 252: Abbildung 3-28: Wireless Security: Leap - Benutzer Von

    Wireless-G PCI-Adapter LEAP Geben Sie bei Auswahl von LEAP Benutzername und Passwort ein, mit denen Sie sich in Ihrem Wireless- Netzwerk authentifiziert haben. Benutzer von Windows XP und Windows 2000 können außerdem LEAP CCKM aktivieren und dann die Verschlüsselung auswählen, falls CCX2.0 im Fenster Advanced Wireless Settings (Erweiterte Wireless-Einstellungen) aktiviert wurde.

  • Page 253: Abbildung 3-30: Erweiterte Wireless-Einstellungen

    Wireless-G PCI-Adapter Erweiterte Wireless-Einstellungen In diesem Fenster können fortgeschrittene Benutzer CCX2.0 aktivieren. CCX2.0 (Cisco Compatible Extensions): Wireless-Netzwerkprotokoll von Cisco. Soll diese Funktion verwendet werden, wählen Sie im Dropdown-Menü die Option Enabled (Aktiviert) aus. Mit Disabled (Deaktiviert) können Sie diese Funktion deaktivieren. QoS (Quality of Service): QoS-Mechanismen sorgen bei Netzwerkverkehr mit hoher Priorität, beispielsweise bei anspruchsvollen Echtzeitanwendungen wie Videokonferenzen, für besseren Service.

  • Page 254: Abbildung 3-31: Bestätigen Neuer Einstellungen

    Wireless-G PCI-Adapter 5. Im nächsten Fenster werden alle Einstellungen für den Adapter angezeigt. Sind die Einstellungen korrekt, klicken Sie auf Save (Speichern), um diese Einstellungen auf der Festplatte zu speichern. Klicken Sie auf Next (Weiter), um fortzufahren und die Einrichtung abzuschließen. Wenn die Einstellungen nicht korrekt sind, klicken Sie auf Back (Zurück), und nehmen Sie die gewünschten Änderungen vor.

  • Page 255: Kapitel 4: Verwenden Des Wireless-Netzwerkmonitors

    Wireless-G PCI-Adapter Kapitel 4: Verwenden des Wireless-Netzwerkmonitors HINWEIS: Greifen Sie erst dann auf den Wireless- Verwenden Sie den Wireless-Netzwerkmonitor, um die Verbindungsdaten zu überprüfen, nach verfügbaren Netzwerkmonitor zu, NACHDEM Sie den Adapter Wireless-Netzwerken zu suchen oder Profile zu erstellen, die verschiedene Konfigurationseinstellungen enthalten. angeschlossen haben.

  • Page 256: Abbildung 4-3: Weitere Informationen - Status Des Wireless-Netzwerks

    Wireless-G PCI-Adapter Status des Wireless-Netzwerks Das Fenster Wireless Network Status (Status des Wireless-Netzwerks) enthält Informationen zu Ihren aktuellen Netzwerkeinstellungen. Status: Hier wird der Status der Wireless-Netzwerkverbindung angezeigt. SSID: Dies ist der eindeutige Name des Wireless-Netzwerks. Wireless Mode (Wireless-Modus): Der derzeit verwendete Modus des Wireless-Netzwerks wird hier angezeigt. Transfer Rate (Übertragungsrate): Hier wird die Datenübertragungsrate der aktuellen Verbindung angezeigt.

  • Page 257: Abbildung 4-4: Weitere Informationen - Statistiken Für Das Wireless-Netzwerk

    Wireless-G PCI-Adapter Statistiken für das Wireless-Netzwerk Das Fenster Wireless Networks Statistics (Statistiken für das Wireless-Netzwerk) enthält Statistiken zu Ihren aktuellen Netzwerkeinstellungen. Transmit Rate (Übertragungsrate): Die Datenübertragungsrate der aktuellen Verbindung. (Im automatischen Modus wechselt der Adapter dynamisch zur schnellstmöglichen Datenübertragungsrate.) Receive Rate (Empfangsrate): Die Rate, mit der Daten empfangen werden. Packets Received (Empfangene Datenpakete): Hier werden die Datenpakete angezeigt, die in Echtzeit vom Adapter empfangen wurden, seit die Verbindung zum Wireless-Netzwerk hergestellt oder seit zuletzt auf die Schaltfläche Refresh Statistics (Statistiken aktualisieren) geklickt wurde.

  • Page 258: Secure Easy Setup

    Wireless-G PCI-Adapter Secure Easy Setup Bei Verwendung des Monitors wird möglicherweise rechts im Fenster die Schaltfläche Secure Easy Setup angezeigt. Mit dieser Schaltfläche können Sie den Adapter einrichten, falls Sie dies noch nicht getan haben. Mit Secure Easy Setup kann der Adapter einfach und schnell durch Drücken einiger Tasten eingerichtet werden. Bevor Sie jedoch eine Taste drücken, sollten Sie zunächst auf dem Gerät, an das Sie den Adapter anschließen (z.

  • Page 259: Abbildung 4-8: Secure Easy Setup Ist Abgeschlossen

    Wireless-G PCI-Adapter 2. Drücken Sie auf dem Wireless-Router oder Access Point die Tasten für das Cisco Logo oder Secure Easy Setup. Wenn sich diese weiß verfärben und blinken, klicken Sie im Fenster Setup Wizard (Setup-Assistent) auf die Schaltfläche Next (Weiter). Das Logo oder die Taste auf dem Wireless-Router oder Access Point hören auf zu blinken, sobald der Adapter erfolgreich zum Netzwerk hinzugefügt wurde.

  • Page 260: Netzwerksuche

    Wireless-G PCI-Adapter Netzwerksuche Im Fenster Site Survey (Netzwerksuche) wird links in der Tabelle eine Liste der verfügbaren Netzwerke angezeigt. In dieser Tabelle werden die SSID des Netzwerks, der Kanal und die Qualität des vom Adapter empfangenen Wireless-Signals dargestellt. Sie können auf SSID, CH (Channel) (Kanal) oder Signal klicken, um nach dem entsprechenden Feld zu sortieren.

  • Page 261: Profile

    Wireless-G PCI-Adapter Wenn im Netzwerk die Wireless-Sicherheitsmethode für PSK2 aktiviert ist, wird das Fenster PSK2 Needed for Connection (PSK2 für Verbindung erforderlich) angezeigt. Geben Sie anschließend die Passphrase des Netzwerks bzw. den vorläufigen gemeinsamen Schlüssel in das Feld Passphrase ein. Wenn Sie die Verbindung zum Netzwerk herzustellen, klicken Sie auf Connect (Verbinden).

  • Page 262: Erstellen Eines Neuen Profils

    Wireless-G PCI-Adapter Export (Exportieren): Wählen Sie das Profil aus, das Sie an einem anderen Speicherort speichern möchten, und klicken Sie auf die Schaltfläche Export (Exportieren). Geben Sie den entsprechenden Ordner an, und klicken Sie auf die Schaltfläche Save (Speichern). Delete (Löschen): Wählen Sie das zu löschende Profil aus, und klicken Sie dann auf Delete (Löschen). HINWEIS: Wenn Sie mehr als ein Profil exportieren möchten, müssen Sie diese nacheinander exportieren.

  • Page 263: Abbildung 4-18: Verfügbares Wireless-Netzwerk

    Wireless-G PCI-Adapter Einrichten des Adapters mit Secure Easy Setup Mit Secure Easy Setup kann der Adapter einfach und schnell durch Drücken einiger Tasten eingerichtet werden. Bevor Sie jedoch eine Taste drücken, sollten Sie zunächst auf dem Gerät, an das Sie den Adapter anschließen (z.

  • Page 264: Abbildung 4-21: Secure Easy Setup Ist Abgeschlossen

    Wireless-G PCI-Adapter HINWEIS: Sie können jeweils nur ein SecureEasySetup-Gerät hinzufügen. 6. Drücken Sie auf dem Wireless-Router oder Access Point die Tasten für das Cisco Logo oder Secure Easy Setup. Wenn sich diese weiß verfärben und blinken, klicken Sie im Fenster Setup Wizard (Setup-Assistent) auf die Schaltfläche Next (Weiter).

  • Page 265: Abbildung 4-22: Verfügbares Wireless-Netzwerk

    Bei der Passphrase wird zwischen Groß- und Kleinschreibung unterschieden. Die Länge von 16 alphanumerischen Zeichen darf nicht überschritten werden. Sie muss mit den Passphrasen Ihrer anderen Wireless-Netzwerkgeräte übereinstimmen und ist nur mit Wireless-Produkten von Linksys kompatibel. (Wenn Abbildung 4-23: WEP-Schlüssel für Sie Wireless-Produkte anderer Anbieter verwenden, geben Sie den WEP-Schlüssel bei den entsprechenden...

  • Page 266: Abbildung 4-24: Wpa Personal Für Verbindung Erforderlich

    Wireless-G PCI-Adapter WEP Key (WEP-Schlüssel): Der eingegebene WEP-Schlüssel muss mit dem WEP-Schlüssel Ihres Wireless- Netzwerks übereinstimmen. Geben Sie für die 64-Bit-Verschlüsselung genau 10 hexadezimale Zeichen ein. Geben Sie für die 128-Bit-Verschlüsselung genau 26 hexadezimale Zeichen ein. Gültige hexadezimale Zeichen sind Zeichen von „0“ bis „9“ und von „A“ bis „F“. Klicken Sie anschließend auf Connect (Verbinden), und fahren Sie mit dem Fenster Congratulations (Herzlichen Glückwunsch) fort.

  • Page 267: Abbildung 4-26: Fenster Congratulations (Herzlichen Glückwunsch)

    Wireless-G PCI-Adapter 2. Nach der erfolgreichen Installation der Software wird das Fenster Congratulations (Herzlichen Glückwunsch) angezeigt. Klicken Sie auf Connect to Network (Verbinden mit Netzwerk), um eine Verbindung zu Ihrem Netzwerk herzustellen. Herzlichen Glückwunsch! Die Einrichtung ist abgeschlossen. Abbildung 4-26: Fenster Congratulations (Herzlichen Glückwunsch) Manuelles Einrichten des Adapters Wenn Sie die Funktion für Secure Easy Setup nicht verwenden und Ihr Netzwerk nicht in der Liste der...

  • Page 268: Abbildung 4-28: Netzwerkeinstellungen

    Wireless-G PCI-Adapter Wenn Ihr Netzwerk über keinen DHCP-Server verfügt, klicken Sie auf die Optionsschaltfläche neben Specify network settings (Netzwerkeinstellungen angeben). Geben Sie eine IP-Adresse, eine Subnetzmaske, ein Standard-Gateway und die DNS-Adressen ein, die für Ihr Netzwerk geeignet sind. In diesem Fenster ist die Angabe der IP-Adresse und der Subnetzmaske obligatorisch.

  • Page 269: Abbildung 4-30: Einstellungen Für Den Ad-Hoc-Modus

    Wireless-G PCI-Adapter 3. Wenn Sie die Option Infrastructure Mode (Infrastrukturmodus) ausgewählt haben, fahren Sie jetzt mit Schritt 4 fort. Wenn Sie die Option Ad-Hoc Mode (Ad-Hoc-Modus) ausgewählt haben, wird das Fenster Ad-Hoc Mode Settings (Einstellungen für Ad-Hoc-Modus) angezeigt. Wählen Sie unter Channel (Kanal) den korrekten Betriebskanal für Ihr Wireless-Netzwerk aus. Der von Ihnen angegebene Kanal muss mit dem Kanal übereinstimmen, den Sie für die anderen Geräte Ihres Wireless- Netzwerks eingestellt haben.

  • Page 270: Abbildung 4-32: Wireless-Sicherheit: Wep

    Passphrase eingeben, sodass der WEP-Schlüssel automatisch generiert wird. Diese Passphrase, bei der die Groß- und Kleinschreibung zu beachten ist, muss mit den Passphrasen Ihrer anderen Wireless- Netzwerkgeräte übereinstimmen und ist nur mit Wireless-Produkten von Linksys kompatibel. (Wenn Sie Wireless-Produkte anderer Anbieter verwenden, geben Sie den WEP-Schlüssel bei den entsprechenden Produkten manuell ein.)

  • Page 271: Abbildung 4-33: Wireless-Sicherheit: Wpa Personal

    Wireless-G PCI-Adapter WPA Personal WPA Personal bietet zwei Verschlüsselungsmethoden (TKIP und AES) mit dynamischen Verschlüsselungsschlüsseln. Wählen Sie den Algorithmus TKIP oder AES als Verschlüsselungstyp aus. Passphrase: Geben Sie eine Passphrase bestehend aus 8 - 63 Zeichen in das Feld Passphrase ein. Klicken Sie auf die Schaltfläche Next (Weiter), um zum Fenster Confirm New Settings (Bestätigen der neuen Einstellungen) zu gelangen, oder auf die Schaltfläche Back (Zurück), um zum vorherigen Fenster zurückzukehren.

  • Page 272: Abbildung 4-35: Wireless-Sicherheit: Wpa Enterprise - Eap-Tls

    Wireless-G PCI-Adapter WPA-Enterprise Bei der Verschlüsselungsmethode WPA Enterprise wird WPA-Sicherheit in Kombination mit einem RADIUS- Server verwendet. (Diese Vorgehensweise sollte nur verwendet werden, wenn ein RADIUS-Server mit dem Router verbunden ist.) WPA Enterprise bietet zwei Authentifizierungsmethoden, EAP-TLS und PEAP, sowie zwei Verschlüsselungsmethoden, TKIP und AES, mit dynamischen Verschlüsselungsschlüsseln.

  • Page 273: Abbildung 4-37: Wireless-Sicherheit: Radius - Eap-Tls

    Wireless-G PCI-Adapter RADIUS Bei RADIUS wird die Sicherheit eines RADIUS-Servers herangezogen. (Diese Vorgehensweise sollte nur verwendet werden, wenn ein RADIUS-Server mit einem Router verbunden ist.) RADIUS bietet zwei Authentifizierungsmethoden: EAP-TLS und PEAP. Authentication (Authentifizierung): Wählen Sie die in Ihrem Netzwerk verwendete Authentifizierungsmethode, EAP-TLS oder PEAP, aus.

  • Page 274: Abbildung 4-39: Leap - Windows Xp Und Windows 2000

    Wireless-G PCI-Adapter LEAP Geben Sie bei Auswahl von LEAP Benutzername und Passwort ein, mit denen Sie sich in Ihrem Wireless- Netzwerk authentifiziert haben. Benutzer von Windows XP und Windows 2000 können außerdem LEAP CCKM aktivieren und dann die Verschlüsselung auswählen, falls CCX2.0 im Fenster Advanced Wireless Settings (Erweiterte Wireless-Einstellungen) aktiviert wurde.

  • Page 275: Abbildung 4-41: Erweiterte Wireless-Einstellungen

    Wireless-G PCI-Adapter Erweiterte Wireless-Einstellungen In diesem Fenster können fortgeschrittene Benutzer CCX2.0 aktivieren. CCX2.0 (Cisco Compatible Extensions): Wireless-Netzwerkprotokoll von Cisco. Soll diese Funktion verwendet werden, wählen Sie im Dropdown-Menü die Option Enabled (Aktiviert) aus. Mit Disabled (Deaktiviert) können Sie diese Funktion deaktivieren. QoS (Quality of Service).

  • Page 276: Abbildung 4-42: Bestätigen Neuer Einstellungen

    Wireless-G PCI-Adapter 5. Im nächsten Fenster werden alle Einstellungen für den Adapter angezeigt. Sind die Einstellungen korrekt, klicken Sie auf Save (Speichern), um diese Einstellungen auf der Festplatte zu speichern. Klicken Sie auf Weiter, um fortzufahren. Wenn die Einstellungen nicht korrekt sind, klicken Sie auf Back (Zurück), und nehmen Sie die gewünschten Änderungen vor.

  • Page 277: Anhang A: Fehlerbehebung

    Er enthält Lösungsvorschläge zu Problemen, die während der Installation und des Betriebs des Wireless-G PCI- Adapters auftreten können. Lesen Sie sich zur Fehlerbehebung die unten aufgeführte Beschreibung durch. Wenn hier kein Lösungsvorschlag zu Ihrem Problem aufgeführt ist, finden Sie weitere Informationen auf der Linksys Website unter www.linksys.com/international.

  • Page 278: Häufig Gestellte Fragen

    Wireless-G PCI-Adapter Häufig gestellte Fragen Kann ich Anwendungen von Remote-Computern über das Wireless-Netzwerk ausführen? Dies ist abhängig davon, ob die Anwendung für die Verwendung in Netzwerken entwickelt wurde. Weitere Informationen dazu, ob die Anwendung in einem Netzwerk verwendet werden kann, finden Sie im Benutzerhandbuch zur Anwendung.
  • Page 279 Wireless-G PCI-Adapter Was bedeutet Ad-Hoc-Modus? Wenn für ein Wireless-Netzwerk der Ad-Hoc-Modus festgelegt ist, sind die Wireless-Computer so konfiguriert, dass sie direkt miteinander kommunizieren. Zwischen dem Ad-Hoc-Wireless-Netzwerk und verdrahteten Netzwerken ist keine Kommunikation möglich. Was bedeutet Infrastrukturmodus? Durch Aktivierung des Infrastrukturmodus für ein Wireless-Netzwerk ist das Netzwerk so konfiguriert, dass es mit einem verdrahteten Netzwerk über einen Wireless Access Point kommuniziert.
  • Page 280 Wireless-G PCI-Adapter Was bedeutet Bandspreizung? Die Technologie der Bandspreizung (Spread Spectrum Technology) ist eine vom Militär entwickelte Breitband- Funkfrequenz-Technologie, die für zuverlässige, sichere und störresistente Kommunikationssysteme eingesetzt werden kann. Bei dieser Technologie werden gewisse Abstriche bei der Bandbreiteneffizienz hingenommen, um eine höhere Zuverlässigkeit, Integrität und Sicherheit zu erreichen.
  • Page 281 Wireless-G PCI-Adapter Was ist WPA? WPA steht für Wi-Fi Protected Access und bezeichnet ein Wireless-Sicherheitsprotokoll, das zusammen mit einem RADIUS-Server verwendet werden kann. Weitere Informationen finden Sie in „Anhang C: Wireless-Sicherheit.“ Was ist RADIUS? RADIUS steht für Remote Authentication Dial-In User Service. Hierbei handelt es sich um einen Einwähldienst zur Remote-Authentifizierung von Benutzern, bei dem ein Authentifizierungsserver den Netzwerkzugriff steuert.

  • Page 282: Abbildung B-1: Symbol Für Den Wireless-Netzwerkmonitor

    Windows XP Wireless Configuration (Konfigurationsfreie Wireless-Verbindung unter Windows XP). Wenn Sie wieder zum Wireless-Netzwerkmonitor wechseln möchten, klicken Sie mit der rechten Maus auf das Symbol für den Wireless-Netzwerkmonitor und wählen Sie Use Linksys Wireless Network Monitor (Linksys Wireless-Netzwerkmonitor verwenden). Abbildung B-2: Windows XP: Konfigurationsfreie Wireless-Verbindung unter Windows XP 1.

  • Page 283: Abbildung B-4: Verfügbares Wireless-Netzwerk

    Wireless-G PCI-Adapter 2. Im angezeigten Fenster werden alle verfügbaren Wireless-Netzwerke angezeigt. Wählen Sie das gewünschte HINWEIS: Die Schritte 2 und 3 enthalten Netzwerk aus. Klicken Sie auf die Schaltfläche Connect (Verbinden). Anweisungen und Abbildungen für Windows XP mit installiertem Service Pack 2. Wenn in Ihrem Netzwerk die Wireless-Sicherheit nicht aktiviert ist, fahren Sie mit Schritt 3 fort.

  • Page 284: Abbildung B-6: Netzwerkverbindung - Wireless-Sicherheit

    Wireless-G PCI-Adapter 4. Wenn in Ihrem Netzwerk die Wireless-Sicherheitsfunktion „WEP“ verwendet wird, geben Sie den WEP- Schlüssel in die Felder Network Key (Netzwerkschlüssel) und Confirm network key (Netzwerkschlüssel bestätigen) ein. Wenn in Ihrem Netzwerk die Wireless-Sicherheitsfunktion „WPA Personal“ verwendet wird, geben Sie die Passphrase in die Felder Network Key (Netzwerkschlüssel) und Confirm network key (Netzwerkschlüssel bestätigen) ein.

  • Page 285: Anhang C: Wireless-Sicherheit

    Wireless-G PCI-Adapter Anhang C: Wireless-Sicherheit Linksys hat es sich zum Ziel gesetzt, den Wireless-Netzwerkbetrieb für Sie so sicher und einfach wie möglich zu gestalten. Die aktuellen Produkte von Linksys bieten verschiedene Netzwerksicherheitsfunktionen. Um diese anzuwenden, müssen Sie jedoch bestimmte Schritte ausführen. Beachten Sie daher Folgendes beim Einrichten bzw.
  • Page 286 Geräte für den Wireless-Netzwerkbetrieb sind werkseitig auf eine Standard-SSID eingestellt. (Die Standard-SSID von Linksys lautet „linksys“.) Hacker kennen diese Standardeinstellungen und können Ihr Netzwerk darauf überprüfen. Ändern Sie Ihre SSID in einen eindeutigen Namen, der keinerlei Bezug zu Ihrem Unternehmen oder zu den von Ihnen verwendeten Netzwerkprodukten hat.
  • Page 287 Die Verwendung von Verschlüsselungsfunktionen kann sich negativ auf die Netzwerkleistung auswirken. Wenn Sie jedoch sensible Daten über das Netzwerk senden, sollten Sie diese verschlüsseln. Wenn Sie diese Sicherheitsempfehlungen einhalten, können Sie ganz beruhigt arbeiten und die flexible und praktische Technologie von Linksys bedenkenlos einsetzen. Anhang C: Wireless-Sicherheit Sicherheitsrisiken bei Wireless-Netzwerken...

  • Page 288: Anhang D: Windows-Hilfe

    Wireless-G PCI-Adapter Anhang D: Windows-Hilfe Für alle Wireless-Produkte ist Microsoft Windows erforderlich. Windows ist das weltweit am häufigsten verwendete Betriebssystem und bietet zahlreiche Funktionen, die den Netzwerkbetrieb vereinfachen. Diese Funktionen können über die Windows-Hilfe aufgerufen werden und werden im vorliegenden Anhang erläutert. TCP/IP Ein Computer kann nur dann mit einem Access Point oder einem Wireless Router kommunizieren, wenn TCP/IP aktiviert ist.

  • Page 289: Anhang E: Glossar

    Wireless-G PCI-Adapter Anhang E: Glossar 802.11b: Ein Standard für den Wireless-Netzwerkbetrieb, der eine maximale Datenübertragungsrate von 11 MBit/s sowie eine Betriebsfrequenz von 2,4 GHz festlegt. 802.11g: Ein Standard für den Wireless-Netzwerkbetrieb, der eine maximale Datenübertragungsrate von 54 MBit/s und eine Betriebsfrequenz von 2,4 GHz sowie die Abwärtskompatibilität mit Geräten festlegt, die dem Standard 802.11b entsprechen.
  • Page 290 Wireless-G PCI-Adapter DNS (Domain Name Server): Die IP-Adresse des Servers Ihres Internetdienstanbieters, der die Namen von Websites in IP-Adressen übersetzt. Domäne: Ein spezifischer Name für ein Netzwerk aus mehreren Computern. DSSS (Direct-Sequence Spread-Spectrum): Eine Frequenzübertragungstechnologie, die ein redundantes Bit-Muster verwendet, um die Wahrscheinlichkeit von Datenverlusten bei der Übertragung zu senken. Ethernet: IEEE-Standardnetzwerkprotokoll, mit dem festgelegt wird, wie Daten auf gängigen Übertragungsmedien gespeichert und von dort abgerufen werden.
  • Page 291 übertragen können. Paket: Eine Dateneinheit, die über Netzwerke gesendet wird. Passphrase: Wird wie ein Passwort verwendet und erleichtert die WEP-Verschlüsselung, indem für Linksys Produkte automatisch WEP-Verschlüsselungsschlüssel erstellt werden. Port: Der Anschlusspunkt an einem Computer oder Netzwerkbetriebsgerät, an den Kabel oder Adapter angeschlossen werden.
  • Page 292 Wireless-G PCI-Adapter TCP/IP (Transmission Control Protocol/Internet Protocol): Ein Satz von Anweisungen, den alle PCs für die Kommunikation über Netzwerke verwenden. TKIP (Temporal Key Integrity Protocol): Eine Wireless-Verschlüsselungsmethode, mit der für jedes übertragene Datenpaket dynamische Verschlüsselungsschlüssel zur Verfügung stehen. Topologie: Die physische Anordnung eines Netzwerks. Verschlüsselung: Die Codierung von Daten, die über Netzwerke übertragen werden.

  • Page 293: Anhang F: Spezifikationen

    Wireless-G PCI-Adapter Anhang F: Spezifikationen Standards 802.11g, 802.11b, PCI 2.2 und 2.3 Übertragungsleistung 15 dBm bei 54 MBit/s 19 dBm bei 11 MBit/s Sensitivität -70 dBm bei 54 MBit/s -85 dBm bei 11 MBit/s Sicherheitsmerkmale WEP, WPA und CCX2.0 Modulation 802.11b: CCK (11 MBit/s), DQPSK (2 MBit/s), DBPSK (1 MBit/s);...

  • Page 294: Anhang G: Garantieinformationen

    DEN KAUFBELEG BEARBEITET WERDEN. Der Versand fehlerhafter Produkte an Linksys erfolgt auf Ihre Verantwortung. Linksys kommt nur für Versandkosten von Linksys zu Ihrem Standort per UPS auf dem Landweg auf. Bei Kunden außerhalb der USA und Kanadas sind sämtliche Versand- und Abfertigungskosten durch die Kunden selbst zu tragen.
  • Page 295 HAFTUNGSTHEORIE (EINSCHLIESSLICH NACHLÄSSIGKEIT), AUCH WENN LINKSYS ÜBER DIE MÖGLICHKEIT SOLCHER SCHÄDEN INFORMIERT WURDE. DIE HAFTUNG VON LINKSYS IST STETS AUF DEN FÜR DAS PRODUKT GEZAHLTEN BETRAG BESCHRÄNKT. Die oben genannten Beschränkungen kommen auch dann zur Anwendung, wenn eine in diesem Abschnitt aufgeführte Gewährleistung oder Zusicherung ihren wesentlichen Zweck verfehlt.

  • Page 296: Anhang H: Zulassungsinformationen

    Wireless-G PCI-Adapter Anhang H: Zulassungsinformationen FCC-Bestimmungen Dieses Gerät wurde geprüft und entspricht den Bestimmungen für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Bestimmungen. Die Grenzwerte wurden so festgelegt, dass ein angemessener Schutz gegen Störungen in einer Wohngegend gewährleistet ist. Dieses Gerät erzeugt und verwendet Hochfrequenzenergie und kann diese abstrahlen. Wird es nicht gemäß...
  • Page 297 Wireless-G PCI-Adapter Informationen zur Einhaltung gesetzlicher Vorschriften bei 2,4-GHz-Wireless-Produkten für den Bereich der EU und anderer Länder gemäß der EU-Richtlinie 1999/5/EG (R&TTE-Richtlinie) Konformitätserklärung zur EU-Richtlinie 1995/5/EG (R&TTE-Richtlinie) Anhang H: Zulassungsinformationen...
  • Page 298 EMV: EN 301 489-1, EN 301 489-17 • Sicherheit: EN 60950 CE-Kennzeichnung Die Wireless-B- und Wireless-G-Produkte von Linksys sind mit der folgenden CE-Kennzeichnung, der Nummer der Überwachungs- und Zertifizierungsstelle (sofern zutreffend) und der Kennung der Klasse 2 versehen. oder oder Überprüfen Sie das CE-Etikett auf dem Produkt, um die Überwachungs- und Zertifizierungsstelle zu ermitteln, die in die...
  • Page 299 Wireless-G PCI-Adapter Nationale Beschränkungen This product may be used in all EU countries (and other countries following the EU directive 1999/5/EC) without any limitation except for the countries mentioned below: Ce produit peut être utilisé dans tous les pays de l’UE (et dans tous les pays ayant transposés la directive 1999/5/CE) sans aucune limitation, excepté...
  • Page 300 Umständen voraus, dass Sie die Antenne(n) vom Produkt trennen und mithilfe eines Verlängerungskabels an einem anderen Ort als das Gerät installieren. Für diese Anwendungen bietet Linksys ein R-SMA-Verlängerungskabel (AC9SMA) und ein R-TNC-Verlängerungskabel (AC9TNC). Beide Kabel sind neun Meter lang. Der Verlust durch das Kabel (die Abschwächung) liegt bei 5 dB.
  • Page 301 Wireless-G PCI-Adapter Wireless-Adapter Bei Wireless-Adaptern ist die Ausgangsleistung standardmäßig auf 100 % eingestellt. Die Ausgangsleistung der einzelnen Adapter beträgt maximal 20 dBm (100 mW), liegt aber gewöhnlich bei 18 dBm (64 mW) oder darunter. Wenn Sie die Ausgangsleistung Ihres Wireless-Adapters anpassen müssen, befolgen Sie die entsprechenden Anweisungen für das Windows-Betriebssystem Ihres Computers: Windows XP 1.
  • Page 302 Technische Dokumente unter www.linksys.com/international Führen Sie die folgenden Schritte aus, um auf die gewünschten technischen Dokumente zuzugreifen: 1. Navigieren Sie mit dem Browser zur Website http://www.linksys.com/international. 2. Klicken Sie auf Ihre Region. 3. Klicken Sie auf den Namen Ihres Landes.

  • Page 303: Anhang I: Kontaktinformationen

    Möchten Sie sich persönlich an Linksys wenden? Informationen zu den aktuellen Produkten und Aktualisierungen für bereits installierte Produkte finden Sie online unter: http://www.linksys.com/international Wenn Sie im Zusammenhang mit Linksys Produkten auf Probleme stoßen, können Sie uns unter folgenden Adressen eine E-Mail senden: In Europa...
  • Page 304 ® A Division of Cisco Systems, Inc. Sans fil - 802.11g Adaptateur PCI Guide de l'utilisateur SANS FIL WMP54G (FR) Modèle...
  • Page 305 Adaptateur PCI sans fil - G Copyright et marques commerciales Les spécifications peuvent être modifiées sans préavis. Linksys est une marque commerciale, déposée ou non, de Cisco Systems, Inc. et/ou ses filiales aux Etats-Unis et dans certains autres pays. Copyright © 2006 Cisco Systems, Inc.
  • Page 306 Adaptateur PCI sans fil - G Table des matières Chapitre 1 : Introduction Bienvenue Contenu de ce guide Chapitre 2 : Planification de votre réseau sans fil Topologie réseau Itinérance Configuration du réseau Chapitre 3 : Configuration et connexion de l'adaptateur PCI Lancement de l'assistant de configuration Installation de l'adaptateur Configuration de l'adaptateur...
  • Page 307 Adaptateur PCI sans fil - G Liste des figures Figure 3-1 : Ecran Welcome (Bienvenue) de l'assistant de configuration Figure 3-2 : Ecran License Agreement (Accord de licence) de l'assistant de configuration Figure 3-3 : Ecran Connect the Adapter (Connexion de l'adaptateur) Figure 3-4 : Installation de l'adaptateur Figure 3-5 : Positionnement de l'antenne Figure 3-6 : Available Wireless Network (Réseaux sans fil disponibles)
  • Page 308 Adaptateur PCI sans fil - G Figure 3-25 : Wireless Security - WPA Enterprise - PEAP (Sécurité sans fil - WPA entreprise - PEAP) Figure 3-26 : Wireless Security - RADIUS - EAP-TLS (Sécurité sans fil - RADIUS - EAP-TLS) Figure 3-27 : Wireless Security - RADIUS - PEAP (Sécurité...
  • Page 309 Adaptateur PCI sans fil - G Figure 4-17 : Available Wireless Network (Réseaux sans fil disponibles) Figure 4-18 : Available Wireless Network (Réseaux sans fil disponibles) Figure 4-19 : Logo SecureEasySetup et localisation du bouton Figure 4-20 : SecureEasySetup Figure 4-21 : Fin de la configuration SecureEasySetup Figure 4-22 : Available Wireless Network (Réseaux sans fil disponibles) Figure 4-23 : WEP Key Needed for Connection (Clé...
  • Page 310 Adaptateur PCI sans fil - G Figure 4-43 : Ecran Congratulations (Félicitations) Figure B-1 : Icône Wireless Network Monitor Figure B-2 : Windows XP : Use Windows XP Wireless Configuration (Utiliser la configuration sans fil de Windows XP) Figure B-3 : Icône de configuration sans fil de Windows XP Figure B-4 : Réseau sans fil disponible Figure B-5 : Aucune sécurité...

  • Page 311: Chapitre 1 : Introduction

    Désormais, avec SecureEasySetup, la configuration de votre réseau et de votre adaptateur PCI sans fil G n'a jamais été aussi simple. Profitez aujourd'hui d'une connexion aux réseaux 802.11b standard et répandus tout en vous préparant au passage à l'adaptateur PCI sans fil G de Linksys. Chapitre 1 : Introduction Bienvenue...

  • Page 312: Contenu De Ce Guide

    Adaptateur PCI sans fil - G Contenu de ce guide Ce guide de l'utilisateur présente les étapes inhérentes à la configuration et à l'utilisation de l'adaptateur PCI sans fil G. • Chapitre 1 : Introduction Ce chapitre présente les applications de l'adaptateur ainsi que le présent guide de l'utilisateur. •...
  • Page 313 • Annexe H : Réglementation Cette annexe détaille la réglementation relative à l'adaptateur. • Annexe I : Contacts Cette annexe fournit des informations sur diverses ressources Linksys que vous pouvez contacter, notamment le support technique. Chapitre 1 : Introduction Contenu de ce guide...

  • Page 314: Chapitre 2 : Planification De Votre Réseau Sans Fil

    : groupe de périphériques sans fil communiquant directement entre eux (point à Les adaptateurs sans fil de Linksys permettent également aux utilisateurs d'accéder à un réseau câblé lors de point) sans l'intervention d'un point d'accès. l'utilisation d'un point d'accès ou d'un routeur sans fil. Un réseau sans fil intégré et câblé s'appelle un réseau d'infrastructure.

  • Page 315: Configuration Du Réseau

    Configuration du réseau Les points d'accès et les routeurs sans fil de Linksys ont été conçus pour être utilisés avec les produits 802.11a, 802.11b et 802.11g. Les produits 802.11g sont compatibles avec la norme 802.11b et certains produits sont à la fois compatibles 802.11a et 802.11g pour une intercommunication maximale.

  • Page 316: Chapitre 3 : Configuration Et Connexion De L'adaptateur Pci

    Adaptateur PCI sans fil - G Chapitre 3 : Configuration et connexion de l'adaptateur PCI Vous pouvez configurer l'adaptateur réseau USB à l'aide de l'assistant de configuration disponible sur le CD fourni avec l'adaptateur. Ce chapitre va vous guider pas à pas dans la procédure de configuration. IMPORTANT : Ne connectez pas l'adaptateur à...

  • Page 317: Installation De L'adaptateur

    Adaptateur PCI sans fil - G Installation de l'adaptateur 1. Avant de connecter l'adaptateur PCI à votre ordinateur, mettez votre ordinateur de bureau hors tension et débranchez le cordon d'alimentation. 2. Ouvrez le boîtier de l'ordinateur et recherchez un connecteur PCI disponible sur la carte mère. Pour plus d'instructions, adressez-vous au fabricant de votre ordinateur.

  • Page 318: Configuration De L'adaptateur

    Adaptateur PCI sans fil - G Configuration de l'adaptateur L'écran suivant est Available Wireless Network (Réseaux sans fil disponibles). Il propose trois options de configuration de l'adaptateur. • SecureEasySetup. Cet adaptateur prend en charge la fonction SecureEasySetup. Cela signifie qu'il suffit de quelques clics de souris pour le configurer lorsque vous vous connectez à...
  • Page 319 Adaptateur PCI sans fil - G Configuration de l'adaptateur à l'aide de SecureEasySetup Avec SecureEasySetup, la configuration de l'adaptateur se fait en quelques clics. Toutefois, avant toute chose, vous devez localiser le bouton SecureEasySetup sur le périphérique que vous connectez à l'adaptateur, tel qu'un routeur ou point d'accès sans fil.
  • Page 320 Adaptateur PCI sans fil - G 3. Appuyez sur le logo Cisco ou sur le bouton SecureEasySetup sur le routeur ou point d'accès sans fil. Lorsqu'il devient blanc et commence à clignoter, cliquez sur le bouton Next (Suivant) dans l'écran de l'assistant de configuration.
  • Page 321 16 caractères alphanumériques. Elle doit correspondre à celle des autres périphériques sans fil du réseau et n'est compatible qu'avec les produits sans fil Linksys. Si vous possédez des produits sans fil non-Linksys, saisissez la clé WEP manuellement sur ces derniers.
  • Page 322 Adaptateur PCI sans fil - G WPA-Personal Needed for Connection (WPA personnel requis pour la connexion) Encryption (Cryptage) : sélectionnez le type d'algorithme que vous souhaitez utiliser, TKIP ou AES, dans le menu déroulant Encryption (Cryptage). Passphrase (Phrase de passe) : saisissez une phrase de passe, également appelée « clé pré-partagée », de 8 à...
  • Page 323 Adaptateur PCI sans fil - G 2. Une fois l'adaptateur configuré pour le réseau, l'écran Congratulations (Félicitations) s'affiche. Cliquez sur Connect to Network (Se connecter au réseau) pour vous connecter à votre réseau. Figure 3-15 : Ecran Congratulations (Félicitations) Félicitations ! L'installation est terminée. Pour vérifier les informations de liaison, rechercher les réseaux sans fil disponibles ou modifier la configuration, reportez-vous au «...
  • Page 324 Adaptateur PCI sans fil - G Configuration manuelle de l'adaptateur Si vous ne disposez pas de la fonction SecureEasySetup et si votre réseau ne figure pas dans la liste des réseaux disponibles, cliquez sur Manual Setup (Configuration manuelle) dans l'écran Available Wireless Network (Réseaux sans fil disponibles) pour configurer manuellement l'adaptateur.
  • Page 325 Adaptateur PCI sans fil - G 2. L'écran Wireless Mode (Mode sans fil) offre le choix entre deux modes sans fil. Cliquez sur le bouton radio Infrastructure Mode (Mode Infrastructure) si vous souhaitez vous connecter à un routeur ou point d'accès sans fil. Sélectionnez Ad-Hoc Mode (Mode Ad hoc) si vous souhaitez vous connecter directement à...
  • Page 326 Cette phrase de passe sensible à la casse doit correspondre à celle des autres périphériques sans fil du réseau et n'est compatible qu'avec les produits sans fil Linksys. (Si vos produits sans fil ne sont pas des produits Linksys, saisissez la clé WEP manuellement sur ces produits.) TX Key (Clé...
  • Page 327 Adaptateur PCI sans fil - G WPA Personal (WPA personnel) L'option WPA-Personal (WPA personnel) vous offre deux méthodes de cryptage, nommées TKIP et AES, associées à des clés de cryptage dynamiques. Sélectionnez TKIP ou AES pour le cryptage. Saisissez ensuite une phrase de passe contenant de 8 à...
  • Page 328 Adaptateur PCI sans fil - G WPA Enterprise (WPA entreprise) Le mode WPA Enterprise (WPA entreprise) associe le système de sécurité WPA à l'utilisation d'un serveur RADIUS (à utiliser uniquement lorsqu'un serveur RADIUS est connecté au routeur). Le mode WPA entreprise propose deux méthodes d'authentification (EAP-TLS et PEAP) et deux méthodes de cryptage (TKIP et AES) avec des clés de cryptage dynamiques.
  • Page 329 Adaptateur PCI sans fil - G RADIUS RADIUS fait appel à la sécurité d'un serveur RADIUS (à n'utiliser que lorsqu'un serveur RADIUS est connecté au routeur). RADIUS offre deux types d'authentification : EAP-TLS et PEAP. Authentication (Authentification) : sélectionnez la méthode d'authentification que vous utilisez sur votre réseau, EAP-TLS ou PEAP.
  • Page 330 Adaptateur PCI sans fil - G LEAP Si vous avez sélectionné LEAP, saisissez le nom d'utilisateur et le mot de passe qui vous authentifieront sur votre réseau sans fil. Les utilisateurs de Windows XP et 2000 peuvent également activer la méthode LEAP CCKM et sélectionner le cryptage, après avoir activé...
  • Page 331 Adaptateur PCI sans fil - G Advanced Wireless Settings (Paramètres sans fil avancés) Cet écran permet aux utilisateurs avancés d'activer CCX2.0. CCX2.0 : pour Cisco Compatible Extension, un protocole de réseau sans fil de Cisco. Dans le menu déroulant, sélectionnez Enabled (Activé) pour utiliser la fonction. Sélectionnez Disabled (Désactivé) pour désactiver la fonction.
  • Page 332 Adaptateur PCI sans fil - G 5. L'écran suivant affiche tous les paramètres de l'adaptateur. S'ils sont corrects, enregistrez-les sur votre disque dur en cliquant sur Save (Enregistrer). Cliquez sur Next (Suivant) pour continuer et mettre fin à la configuration. En cas d'erreurs, cliquez sur Back (Retour) pour modifier vos paramètres. Pour quitter le programme de configuration, cliquez sur Exit (Quitter).

  • Page 333: Chapitre 4 : Utilisation De Wireless Network Monitor

    Adaptateur PCI sans fil - G Chapitre 4 : Utilisation de Wireless Network Monitor REMARQUE : Vous ne pouvez accéder au Wireless Le logiciel Wireless Network Monitor permet de vérifier les informations de liaison, de rechercher les réseaux Network Monitor qu'APRES avoir connecté sans fil disponibles et de créer des profils contenant des paramètres de configuration différents.
  • Page 334 Adaptateur PCI sans fil - G Wireless Network Status (Etat du réseau sans fil) L'écran Wireless Network Status (Etat du réseau sans fil) fournit des informations sur vos paramètres réseau. Status (Etat) : état de la connexion au réseau sans fil. SSID (Nom SSID) : nom unique du réseau sans fil.
  • Page 335 Adaptateur PCI sans fil - G Statistiques du réseau sans fil L'écran Wireless Network Statistics (Statistiques du réseau sans fil) fournit des statistiques sur vos paramètres réseau. Transmit Rate (Taux de transmission) : débit de transfert de données de la connexion actuelle. (En mode Auto, l'adaptateur sélectionne à...

  • Page 336: Secureeasysetup

    Adaptateur PCI sans fil - G SecureEasySetup Lorsque vous utilisez le moniteur, le bouton SecureEasySetup peut apparaître dans la partie droite de l'écran. Ce bouton permet de configurer l'adaptateur, si cette opération n'a pas encore été effectuée. Avec SecureEasySetup, la configuration de l'adaptateur se fait en quelques clics. Toutefois, avant toute chose, vous devez localiser le bouton SecureEasySetup sur le périphérique que vous connectez à...
  • Page 337 Adaptateur PCI sans fil - G 2. Appuyez sur le logo Cisco ou sur le bouton SecureEasySetup sur le routeur ou point d'accès sans fil. Lorsqu'il devient blanc et commence à clignoter, cliquez sur le bouton Next (Suivant) dans l'écran de l'assistant de configuration.

  • Page 338: Recherche De Site

    Adaptateur PCI sans fil - G Recherche de site L'écran Site Survey (Recherche de site) affiche une liste des réseaux disponibles dans le tableau de gauche. Ce tableau contient le SSID et le canal de chaque réseau ainsi que la qualité du signal sans fil reçu par l'adaptateur. Vous pouvez cliquer sur SSID, CH (Canal) ou Signal pour effectuer un tri selon le champ choisi.

  • Page 339: Profils

    Adaptateur PCI sans fil - G Si la sécurité sans fil WPA-Personal (WPA personnel) est activée sur votre réseau, l'écran WPA-Personal Needed for Connection (WPA personnel requis pour la connexion) s'affiche. Sélectionnez le type de cryptage approprié : TKIP ou AES. Saisissez la phrase de passe ou la clé pré-partagée du réseau dans le champ Passphrase (Phrase de passe).
  • Page 340 Adaptateur PCI sans fil - G Edit (Modifier) : sélectionnez le profil que vous souhaitez modifier, puis cliquez sur le bouton Edit (Modifier). Import (Importer) : cliquez sur ce bouton pour importer un profil enregistré dans un autre emplacement. Sélectionnez le fichier approprié et cliquez sur Ouvrir. Export (Exporter) : sélectionnez le profil que vous voulez enregistrer dans un autre emplacement et cliquez sur Export (Exporter).

  • Page 341: Création D'un Profil

    Adaptateur PCI sans fil - G Création d'un profil Dans l'écran Profiles (Profils), cliquez sur New (Nouveau) pour créer un profil. Saisissez le nom de ce profil et cliquez sur OK. Cliquez sur le bouton Annuler pour revenir à l'écran Profiles (Profils) sans saisir de nom. L'écran Available Wireless Network (Réseaux sans fil disponibles) s'affiche.
  • Page 342 Adaptateur PCI sans fil - G Configuration de l'adaptateur à l'aide de SecureEasySetup Avec SecureEasySetup, la configuration de l'adaptateur se fait en quelques clics. Toutefois, avant toute chose, vous devez localiser le bouton SecureEasySetup sur le périphérique que vous connectez à l'adaptateur, tel qu'un routeur ou point d'accès sans fil.
  • Page 343 Adaptateur PCI sans fil - G REMARQUE : Vous ne pouvez ajouter qu'un seul périphérique SecureEasySetup à la fois. 6. Appuyez sur le logo Cisco ou sur le bouton SecureEasySetup sur le routeur ou point d'accès sans fil. Lorsqu'il devient blanc et commence à clignoter, cliquez sur le bouton Next (Suivant) dans l'écran de l'assistant de configuration.
  • Page 344 16 caractères alphanumériques. Elle doit correspondre à celle des autres périphériques sans fil du réseau et n'est compatible qu'avec les produits sans fil Linksys. Si vous possédez des produits sans fil non-Linksys, saisissez la clé WEP manuellement sur ces derniers.
  • Page 345 Adaptateur PCI sans fil - G WPA-Personal Needed for Connection (WPA personnel requis pour la connexion) Encryption (Cryptage) : sélectionnez le type d'algorithme que vous souhaitez utiliser, TKIP ou AES, dans le menu déroulant Encryption (Cryptage). Passphrase (Phrase de passe) : saisissez une phrase de passe, également appelée « clé pré-partagée », de 8 à...
  • Page 346 Adaptateur PCI sans fil - G 2. Une fois l'installation du logiciel terminée, l'écran Congratulations (Félicitations) s'affiche. Cliquez sur Connect to Network (Se connecter au réseau) pour vous connecter à votre réseau. Félicitations ! L'installation est terminée. Figure 4-26 : Ecran Congratulations (Félicitations) Configuration manuelle de l'adaptateur Si vous ne disposez pas de la fonction SecureEasySetup et si votre réseau ne figure pas dans la liste des réseaux disponibles, cliquez sur Manual Setup (Configuration manuelle) dans l'écran Available Wireless Network...
  • Page 347 Adaptateur PCI sans fil - G Si votre réseau n'utilise pas de serveur DHCP, cliquez sur le bouton radio situé en regard de Specify network settings (Spécifier les paramètres réseau). Saisissez une adresse IP, un masque de sous-réseau, une passerelle par défaut et des adresses DNS pour votre réseau. Vous devez définir l'adresse IP et le masque de sous-réseau dans cet écran.
  • Page 348 Adaptateur PCI sans fil - G 3. Si vous sélectionnez Infrastructure Mode (Mode Infrastructure), passez directement à l'étape 4. Si vous sélectionnez Ad-Hoc Mode (Mode Ad hoc), l'écran Ad-Hoc Mode Settings (Paramètres du mode Ad hoc) s'affiche. Sélectionnez le paramètre Channel (Canal) de votre réseau sans fil. Le canal que vous choisissez doit correspondre au canal défini pour les autres périphériques de votre réseau sans fil.
  • Page 349 Cette phrase de passe sensible à la casse doit correspondre à celle des autres périphériques sans fil du réseau et n'est compatible qu'avec les produits sans fil Linksys. (Si vos produits sans fil ne sont pas des produits Linksys, saisissez la clé WEP manuellement sur ces produits.) Figure 4-32 : Wireless Security - WEP TX Key (Clé...
  • Page 350 Adaptateur PCI sans fil - G WPA Personal (WPA personnel) L'option WPA-Personal (WPA personnel) vous offre deux méthodes de cryptage, nommées TKIP et AES, associées à des clés de cryptage dynamiques. Sélectionnez le type d'algorithme, TKIP ou AES, dans le menu déroulant Encryption (Cryptage). Saisissez une phrase de passe de 8 à...
  • Page 351 Adaptateur PCI sans fil - G WPA entreprise Le mode WPA Enterprise (WPA entreprise) associe le système de sécurité WPA à l'utilisation d'un serveur RADIUS (à utiliser uniquement lorsqu'un serveur RADIUS est connecté au routeur). Le mode WPA entreprise propose deux méthodes d'authentification (EAP-TLS et PEAP) et deux méthodes de cryptage (TKIP et AES) avec des clés de cryptage dynamiques.
  • Page 352 Adaptateur PCI sans fil - G RADIUS RADIUS fait appel à la sécurité d'un serveur RADIUS. (à n'utiliser que lorsqu'un serveur RADIUS est connecté au routeur). RADIUS offre deux types d'authentification : EAP-TLS et PEAP. Authentication (Authentification) : sélectionnez la méthode d'authentification que vous utilisez sur votre réseau, EAP-TLS ou PEAP.
  • Page 353 Adaptateur PCI sans fil - G LEAP Si vous avez sélectionné LEAP, saisissez le nom d'utilisateur et le mot de passe qui vous authentifieront sur votre réseau sans fil. Les utilisateurs de Windows XP et 2000 peuvent également activer la méthode LEAP CCKM et sélectionner le cryptage, après avoir activé...
  • Page 354 Adaptateur PCI sans fil - G Paramètres sans fil avancés Cet écran permet aux utilisateurs avancés d'activer CCX2.0. CCX2.0 : pour Cisco Compatible Extension, un protocole de réseau sans fil de Cisco. Dans le menu déroulant, sélectionnez Enabled (Activé) pour utiliser la fonction. Sélectionnez Disabled (Désactivé) pour désactiver la fonction.
  • Page 355 Adaptateur PCI sans fil - G 5. L'écran suivant affiche tous les paramètres de l'adaptateur. S'ils sont corrects, enregistrez-les sur votre disque dur en cliquant sur Save (Enregistrer). Cliquez sur Suivant pour continuer. En cas d'erreurs, cliquez sur Back (Retour) pour modifier vos paramètres. Figure 4-42 : Confirm New Settings (Confirmation des nouveaux paramètres) 6.

  • Page 356: Annexe A : Dépannage

    PCI sans fil G. Lisez la description ci-dessous pour résoudre vos problèmes. Si vous ne trouvez pas la réponse appropriée dans cette section, visitez le site Web de Linksys à l'adresse suivante : www.linksys.com/international. Problèmes courants et solutions 1.

  • Page 357: Questions Fréquemment Posées

    Adaptateur PCI sans fil - G Questions fréquemment posées Puis-je exécuter une application à partir d'un ordinateur distant via le réseau sans fil ? Cela dépend si votre application est conçue ou non pour une utilisation via un réseau. Consultez la documentation de l'application pour déterminer si elle prend en charge le fonctionnement en réseau.
  • Page 358 Adaptateur PCI sans fil - G Qu'est-ce que le mode Ad hoc ? Lorsqu'un réseau sans fil est défini en mode ad hoc, les ordinateurs sans fil de ce réseau sont configurés de façon à pouvoir communiquer directement entre eux. Le réseau sans fil en mode Ad hoc ne peut pas communiquer avec des réseaux câblés.
  • Page 359 Adaptateur PCI sans fil - G Qu'est-ce que la technologie d'étalement du spectre ? La technologie d'étalement du spectre est une technique hautes fréquences à large bande développée par l'armée pour disposer d'un système fiable de transmission des communications jugées sensibles. Elle est conçue pour optimiser l'efficacité...
  • Page 360 Figure B-1 : Icône Wireless Network Monitor Si vous souhaitez revenir au logiciel Wireless Network Monitor, cliquez avec le bouton droit sur l'icône Wireless Network Monitor, puis sélectionnez Use Linksys Wireless Network Monitor (Utiliser Linksys Wireless Network Monitor). Figure B-2 : Windows XP : Use Windows XP Wireless...
  • Page 361 Adaptateur PCI sans fil - G 2. L'écran qui apparaît répertorie tous les réseaux sans fil disponibles. Sélectionnez le réseau qui vous REMARQUE : Les étapes 2 et 3 contiennent des intéresse. Cliquez sur le bouton Connect (Se connecter). instructions et des captures d'écran relatives à Windows XP avec Service Pack 2 installé.
  • Page 362 Adaptateur PCI sans fil - G 4. Si votre réseau utilise la sécurité sans fil WEP, saisissez la clé WEP dans les champs Network Key (Clé réseau) et Confirm network key (Confirmez clé réseau). Si votre réseau utilise la sécurité sans fil WPA personnel, saisissez la phrase de passe dans les champs Network Key (Clé...

  • Page 363: Annexe C : Sécurité Sans Fil

    Annexe C : Sécurité sans fil Linksys souhaite rendre la mise en réseau sans fil aussi fiable et facile que possible. La génération actuelle de produits Linksys intègre plusieurs fonctions de sécurité réseau que vous devez cependant mettre en œuvre vous- même.
  • Page 364 Par conséquent, ne diffusez pas le nom SSID. Les périphériques réseau sans fil possèdent un nom SSID par défaut, configuré en usine (celui de Linksys est « linksys »). Les pirates informatiques connaissent ces noms par défaut et peuvent vérifier s'ils sont utilisés sur votre réseau.
  • Page 365 Ces conseils de sécurité vous permettent de conserver votre tranquillité d'esprit tout en profitant de la technologie la plus adaptée et la plus souple que Linksys vous propose. Annexe C : Sécurité sans fil...

  • Page 366: Annexe D : Aide De Windows

    Adaptateur PCI sans fil - G Annexe D : Aide de Windows Tous les produits sans fil exigent l'utilisation de Microsoft Windows. Windows est le système d'exploitation le plus répandu à l'échelle internationale. Il est accompagné d'un grand nombre de fonctionnalités qui facilitent toutes les tâches d'exploitation en réseau.

  • Page 367: Annexe E : Glossaire

    Adaptateur PCI sans fil - G Annexe E : Glossaire 802.11b : norme de mise en réseau sans fil qui spécifie un débit de transfert de données maximum de 11 Mbits/ s et une fréquence de 2,4 GHz. 802.11g : norme de mise en réseau sans fil qui spécifie un débit de transfert de données maximum de 54 Mbits/ s, une fréquence de 2,4 GHz et une rétro-compatibilité...
  • Page 368 Adaptateur PCI sans fil - G DHCP (Dynamic Host Configuration Protocol) : protocole réseau permettant aux administrateurs d'attribuer des adresses IP temporaires aux ordinateurs du réseau en louant une adresse IP à un utilisateur pour une période limitée, au lieu d'attribuer des adresses IP permanentes. DNS (Domain Name Server) : adresse IP du serveur de votre fournisseur d'accès Internet (FAI).
  • Page 369 Phrase de passe : utilisée comme un mot de passe, une phrase de passe simplifie le processus de cryptage WEP en générant automatiquement les clés de cryptage WEP des produits Linksys. Point d'accès : périphérique permettant aux ordinateurs et aux autres périphériques sans fil de communiquer avec un réseau câblé.
  • Page 370 Adaptateur PCI sans fil - G SSID (Service Set IDentifier) : nom de votre réseau sans fil. TCP (Transmission Control Protocol) : protocole réseau de transmission de données exigeant la validation de la personne à qui elles sont destinées. TCP/IP (Transmission Control Protocol/Internet Protocol) : désigne un ensemble d'instructions (ou protocole) que tous les ordinateurs suivent pour communiquer sur un réseau.

  • Page 371: Annexe F : Spécifications

    Adaptateur PCI sans fil - G Annexe F : Spécifications Normes 802.11g, 802.11b, PCI 2.2 et 2.3 Puissance d'émission 15 dBm à 54 Mbits/s 19 dBm à 11 Mbits/s Sensibilité -70 dBm à 54 Mbits/s -85 dBm à 11 Mbits/s Fonctions de sécurité...

  • Page 372: Annexe G : Informations De Garantie

    Cette garantie ne s'applique pas si le produit (a) a été modifié, sauf si cette modification est le fait de Linksys, (b) n'a pas été installé, exploité, réparé ou entretenu conformément aux instructions fournies pas Linksys ou (c) a été altéré suite à une charge physique ou électrique anormale, un usage inadapté...

  • Page 373: Annexe H : Réglementation

    Adaptateur PCI sans fil - G Annexe H : Réglementation Déclaration FCC Cet équipement a été testé et déclaré conforme aux normes des équipements numériques de catégorie B, conformément à la section 15 des règlements FCC. L'objectif de ces normes est de fournir une protection raisonnable contre toute interférence nuisible dans une installation résidentielle.
  • Page 374 Adaptateur PCI sans fil - G Informations de conformité pour les produits sans fil 2,4 GHz concernant l'Union européenne et les autres pays se conformant à la directive européenne 1999/5/CE (R&TTE) Déclaration de conformité concernant la directive européenne 1995/5/CE (R&TTE) Annexe H : Réglementation...
  • Page 375 Sécurité : EN 60950 Marquage CE Pour les produits Linksys sans fil B et G, le marquage CE, le numéro de l'organisme notifié (le cas échéant) et l'identifiant de classe 2 suivants sont ajoutés à l'équipement. Vérifiez l'étiquette CE sur le produit pour déterminer le numéro d'organisme notifié chargé de l'évaluation.
  • Page 376 Adaptateur PCI sans fil - G Restrictions nationales This product may be used in all EU countries (and other countries following the EU directive 1999/5/EC) without any limitation except for the countries mentioned below: Ce produit peut être utilisé dans tous les pays de l'Union européenne (et dans tous les pays ayant transposé la directive 1999/5/CE) sans aucune limitation, excepté...
  • Page 377 R-SMA (AC9SMA) et R-TNC (AC9TNC). Ces câbles mesurent tous les deux 9 mètres de long et présentent une atténuation de 5 dB. Pour la compenser, Linksys propose également des antennes à gain plus élevé, la HGA7S (avec le connecteur R-SMA) et la HGA7T (avec le connecteur R-TNC). Ces antennes présentent un gain de 7 dBi et ne peuvent être utilisées qu'avec le câble R-SMA ou R-TNC.
  • Page 378 Si vous utilisez un point d'accès, un routeur ou un autre produit sans fil, utilisez son utilitaire Web pour configurer son paramètre de sortie (reportez-vous à la documentation du produit pour plus d'informations). Documents techniques disponibles sur le site www.linksys.com/international Pour accéder aux documents techniques, procédez comme suit : 1.

  • Page 379: Annexe I : Contacts

    Consultez notre site Web pour obtenir des informations sur les derniers produits et les mises à jour disponibles pour vos produits existants à l'adresse suivante : http : //www.linksys.com/international Si vous rencontrez des problèmes avec un produit Linksys, adressez-nous un e-mail et envoyez-le au service Support technique du pays où vous résidez : Europe Adresse électronique...

Table of Contents
