СИСТЕМЫ УПРАВЛЕНИЯ И ФУНКЦИИ

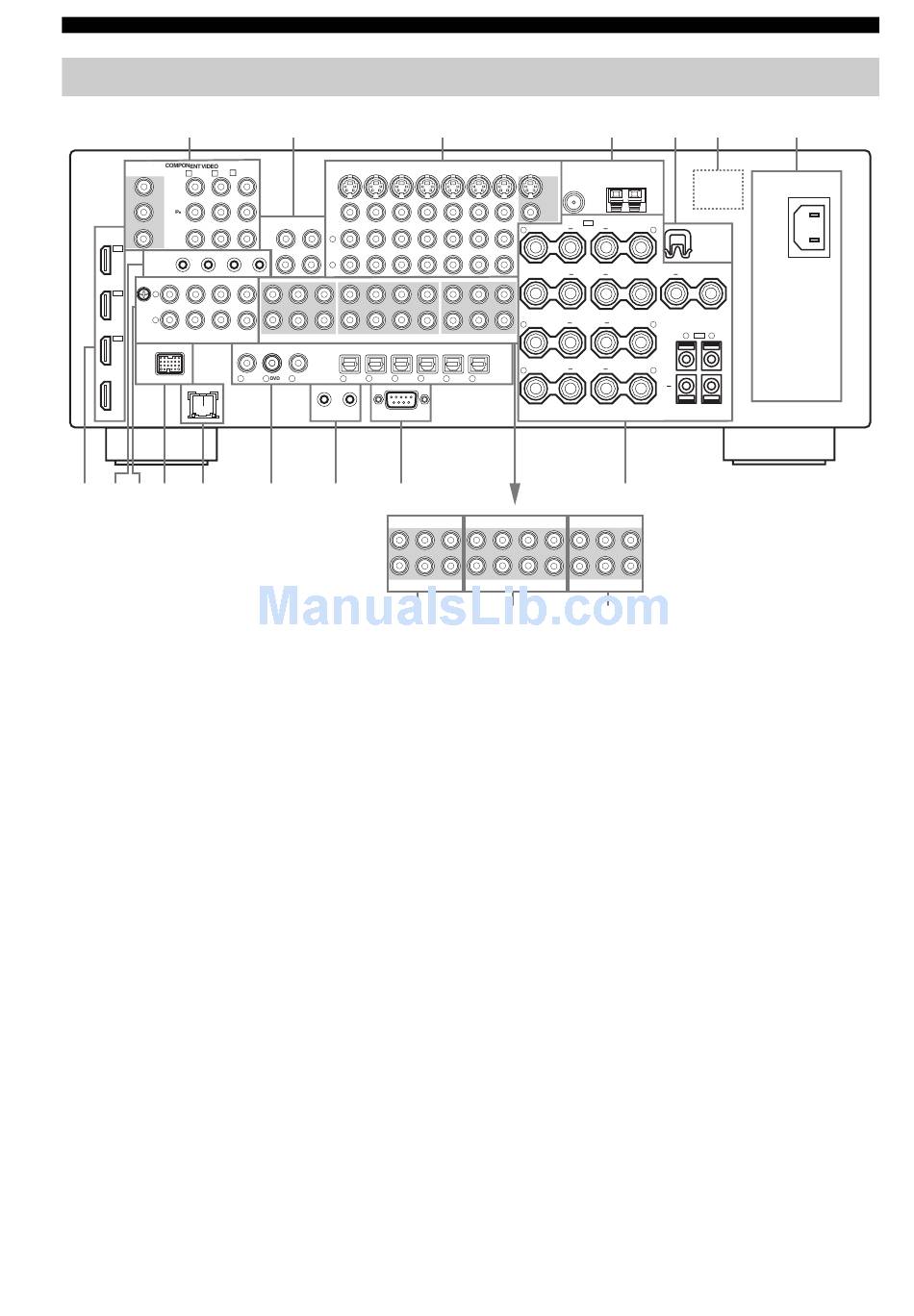

Задняя панель
1
MONITOR OUT A DVD B C
DTV
Y Y
P
B
HDMI
P P
R R
IN3
IN OUT IN
REMOTE
1
CBL/
SAT
GND PHONO CD CD-R
IN2
L
DTV
R
IN(PLAY)
IN1
AUDIO
DOCK
DVD
OUT
NETWORK
8 9 0 A B
1 Гнезда COMPONENT VIDEO
Для информации по подключению, смотрите
стр. 23 и 24.
20 Аудиокомпонентные гнезда
Для информации по подключению, смотрите стр. 26.
3 Видеокомпонентные гнезда
Для информации по подключению, смотрите стр. 23 и 24.
4 Терминалы ANTENNA
Для информации по подключению, смотрите стр. 31.
5 WRENCH HOLDER
Используется для удерживания поставляемого
ключа терминала колонки, когда он не
используется (смотрите стр. 18).
6 VOLTAGE SELECTOR
(Только модель для Азии и общая модель)
Более подробно, смотрите стр. 32.
7 AC IN/OUTLET(S)
Для информации по подключению, смотрите стр. 32.
8 Соединители HDMI
Для информации по подключению, смотрите стр. 21.
9 Гнезда REMOTE
Более подробно, смотрите стр. 121.
A Терминал DOCK
Для информации по подключению, смотрите стр. 29.
14
Ru
2
DVD DTV CBL/SAT
CBL/SAT
IN
OUT
(PLAY) (REC)
MD/
L
TAPE
OUT
2 R
FRONT(6CH)
CENTER SURROUND CENTER FRONT SURROUND
OUT(REC) SUB SUB
WOOFER SB(8CH) WOOFER
MULTI CH INPUT PRE OUT
DIGITAL INPUT
COAXIAL
DVR/
5 6
1 CD 2 3 4 CD DVD DTV
VCR2
1 2
CONTROL OUT RS-232C
C D E
CENTER
SUB
WOOFER
MULTI CH INPUT
3
VIDEO
VCR 1 DVR/VCR 2 MONITOR OUT
IN OUT IN OUT
FM
S VIDEO
VIDEO
+
PRESENCE
R
SURROUND BACK/
+
BI-AMP
ZONE
SINGLE(SB) ZONE 2 ZONE 3
VIDEO
+
SURROUND
R
SUR.BACK/
PRESENCE
ZONE OUT
DIGITAL OUTPUT
+
FRONT
OPTICAL R
CBL/ MD/
7 8 9 CD-R
SAT TAPE
FRONT(6CH) SURROUND CENTER FRONT SURROUND SINGLE(SB) ZONE 2
SUR.BACK/
SUB
SB(8CH)
WOOFER PRESENCE
PRE OUT
G H
B Порт NETWORK
Используется для подключения сетевого кабеля
для сетевых подключений.
Для информации по подключению, смотрите стр. 30.
C Гнезда DIGITAL INPUT/OUTPUT
Для информации по подключению, смотрите стр. 24.
D Гнездо CONTROL OUT
Терминал вывода управления для выборочной
установки.
E Терминал RS-232C
Терминал вывода управления только для
заводских целей. Для получения подробной
информации, обратитесь к дилеру.
F Терминалы колонок
Для информации по подключению, смотрите стр. 16.
G Гнезда MULTI CH INPUT
Для информации по подключению, смотрите стр. 28.
H Гнезда PRE OUT
Для информации по подключению, смотрите стр. 27.
I Гнезда ZONE OUT
Для информации по подключению, смотрите стр. 121.
4 5 6
ANTENNA
GND
AM
SPEAKERS
SP1
+
L
WRENCH
HOLDER
CENTER
+ +
SINGLE
+
L
R SP2 L
+
+
L
F
ZONE
ZONE 3
VIDEO
ZONE OUT
I
7
AC IN
AC OUTLETS
