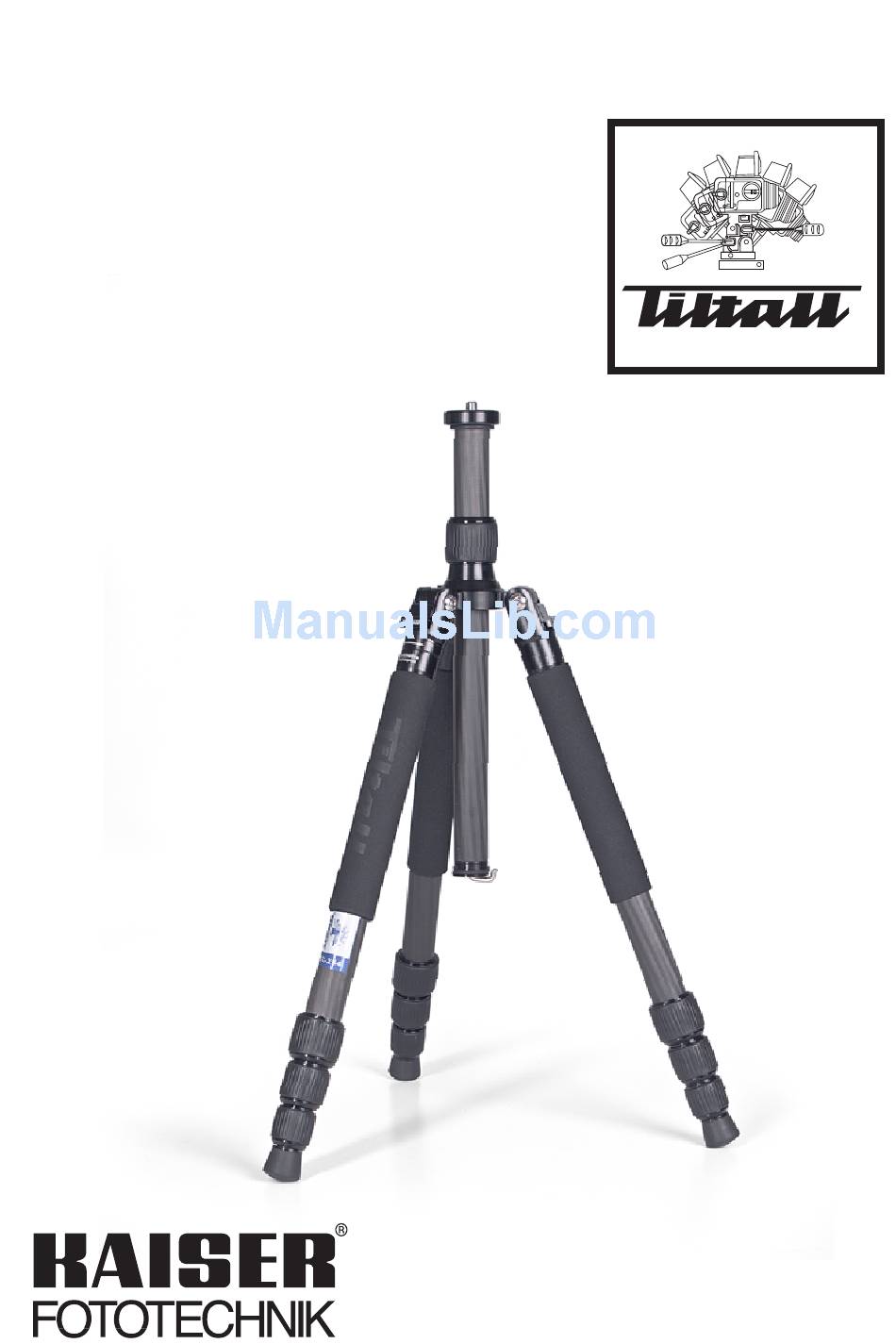

- Page 1 Tiltall-Kamerastative TE 224 / TE 254 / TE 284 Aluminuim (6066-68) TC 224 / TC 254 / TC 284 Carbon (6069-71) Bedienungsanleitung Operating Instructions Mode d’emploi...
- Page 2 1. Lieferumfang / Scope of supply 2. Stativbeine ausklappen / Unfolding tri- pod legs - Kamerastativ Bitte beachten: Beim späteren Zusammenklap- pen auf Packmaß zuerst die Mittelsäule nach - Tragetasche mit Schultergurt und Tragegriff oben schieben. - Inbusschlüssel SW3 (3 mm) und SW4 (4 mm) Bei Bedarf kann die Verstellgängigkeit der Sta- tivbeine mit dem Inbusschlüssel SW4 (4 mm) geändert werden.
- Page 3 3. Beinlänge einstellen / Setting leg exten- 4. Anstellwinkel verändern / Adjusting leg sion length angle 80° 20° 50° Zum Öffnen der Drehverschlüsse ist eine viertel Zum Bewegen eines Stativbeines nach außen, Umdrehung ausreichend. dieses zuerst etwas nach innen drücken und dann mit nach unten geschobener Entriege- Tipp: Die drei Drehverschlüsse eines Beins las- lungstaste (a) nach außen drehen.
- Page 4 5. Metallspitzen herausdrehen / Using spiked 6. Mittelsäule verschieben / Center column feet height adjustment Bei Bedarf (z. B. im Gelände). Achtung: Beim Öffnen des Drehverschlusses (b) eine evtl. montierte Kamera immer fest- Achtung: Metallspitzen nicht auf empfindlichen halten! Böden verwenden! Caution: Secure your camera with one hand If required (e.g.
- Page 5 7. Anschlussgewinde wendbar / Reversible 8. Lasthaken / Retractable weight hook connecting thread B 1/4 (1/4“) B 3/8 (3/8“) Die Madenschraube (c) dient zur Fixierung des Für sicheren Stand kann ein Gewicht einge- Auflagetellers auf der Mittelsäule und muss evtl. hängt werden.
- Page 6 9. Niedrige Aufnahmeposition / Low angle 10. Mittelsäule wendbar / Reversible center shooting column Evtl. muss vor Abschrauben des Aufl agetel- Für Nah- und Makroaufnahmen sowie Aufnah- lers die Madenschraube (c) mit dem Inbus- men mit niedriger Aufnahmeposition. schlüssel SW3 (3 mm) etwas gelockert werden. Vorgehensweise zum Abnehmen der Mittelsäule siehe Punkt 9.
- Page 7 11. Einbeinstativ / Monopod 12. Wartung und Pflege / Maintenance and care Eine regelmäßige Wartung ist nicht erforderlich. Falls doch einmal nötig, Lithium-Schmiermittel für die Schraubgewinde verwenden. Stativ mit einem milden Reinigungsmittel und einem weichen Tuch reinigen. Regular maintenance is not necessary. Use li- thium lubricant for screw threads if inevitable.
- Page 8 BH-30 BH-10 BH-20 BH-30 (6001) (6002) (6003) (6001) (6002) (6003) Right reserved to make technical modifications. Kaiser Fototechnik GmbH & Co. KG Im Krötenteich 2 · 74722 Buchen · Germany Telefon +49(0)6281 407-0 · Fax +49(0)6281 407-55 www.kaiser-fototechnik.de · info@kaiser-fototechnik.de...
