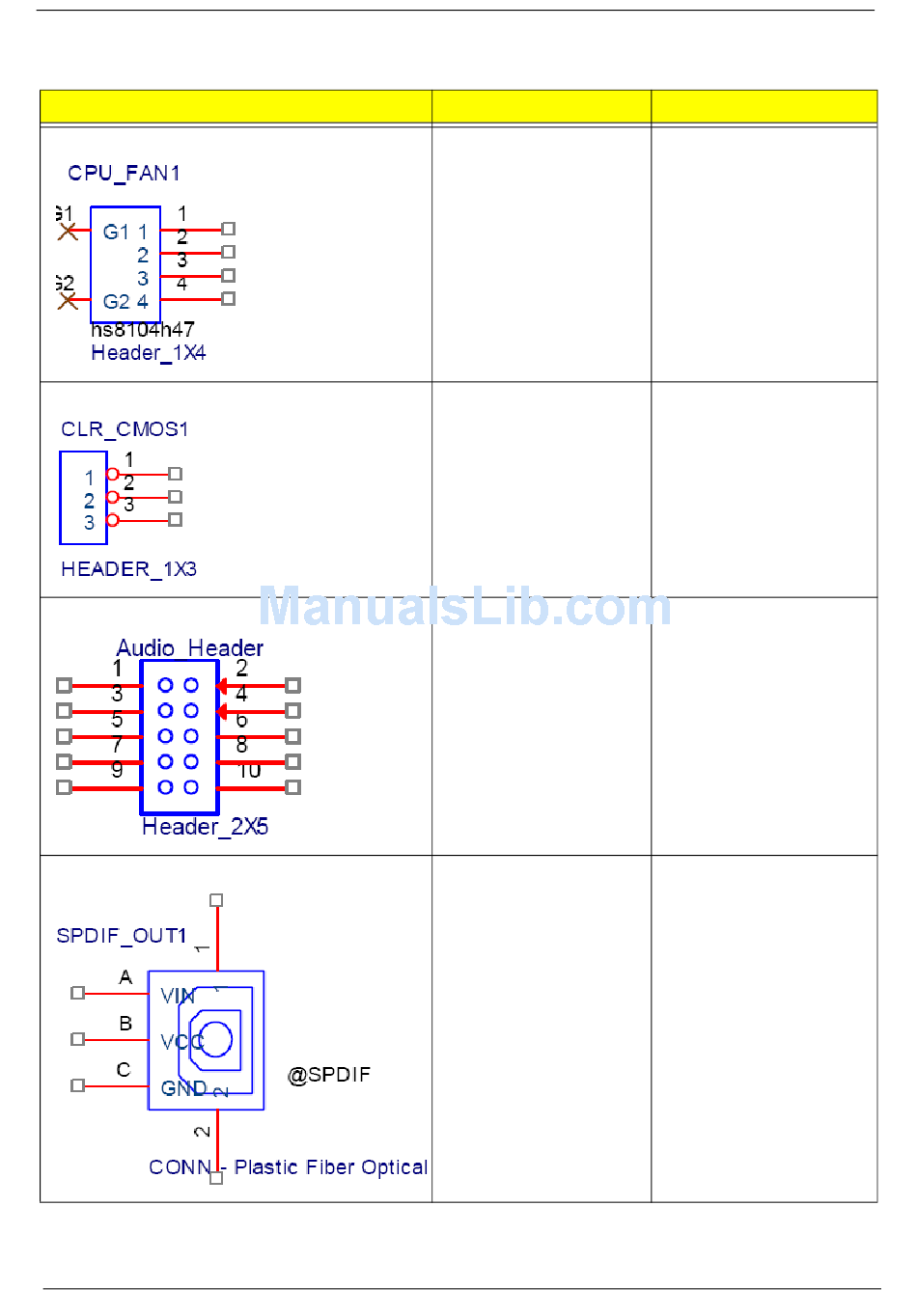

Internal Header Pin Definition
Header Name
CPU_FAN(4 PIN)
CLR_CMOS(3 PIN)
F_AUDIO
SPDIF header
57
Function
CPU FAN Header
CLEAR CMOS Header
Front Panel Audio header
(2X5)
SPDIF header
Definition
1: GND
2: POWER
3: SENSE
4: CONTROL
1-2: NORMAL
(2: A_VBAT)
2-3: CLEAR_CMOS
(3: VBAT_IO)
1: LINE_OUT_L2
2: LINE_OUT_R5
3: GND_A
4: GND_A
5: FRONT-JD
6: MIC1-JD
7: GND_A
8: GND_A
9: MIC1_L2
10: MIC1_R5
1: GND
2: GND
A: SPDIF_OUT
B: 5V_S0
C: GND
