Sony DAV-HDZ235 Connection Manual

DAV-HDZ235
English
Speaker and TV connections
Connect and install the speakers and TV by following the instructions.
For more information, see the Operating Instructions (Getting Started -BASIC-, Getting Started -ADVANCED-, Basic Operations).
Español
Conexiones del televisor y altavoces
Conecte e instale los altavoces y el TV siguiendo las instrucciones.
Para obtener más información, consulte el Manual de instrucciones (Procedimientos iniciales -BÁSICOS-, Procedimientos iniciales -AVANZADOS-, Funcionamiento básico).

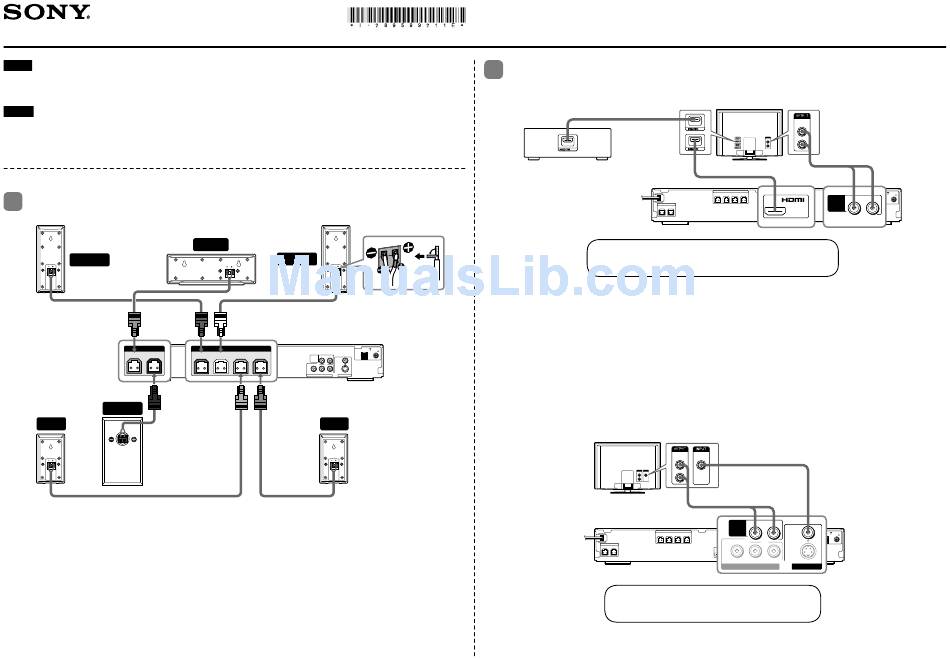

Speaker Connections
1
Conexiones del altavoz
FRONT R
SPEAKER
CENTER WOOFER
SPEAKER
CENTER WOOFER
WOOFER
SUR R
The speaker cords and connectors are color-coded with their respective SPEAKER jacks. For more information on speaker connections, see the Operating Instructions (Step 2:
Connecting the System and TV).
Los cables y conectores del altavoz presentan un color que permite identificar la toma SPEAKER correspondiente. Para obtener más información acerca de las conexiones del
altavoz, consulte el Manual de instrucciones (Paso 2: Conexión del sistema y el televisor).
