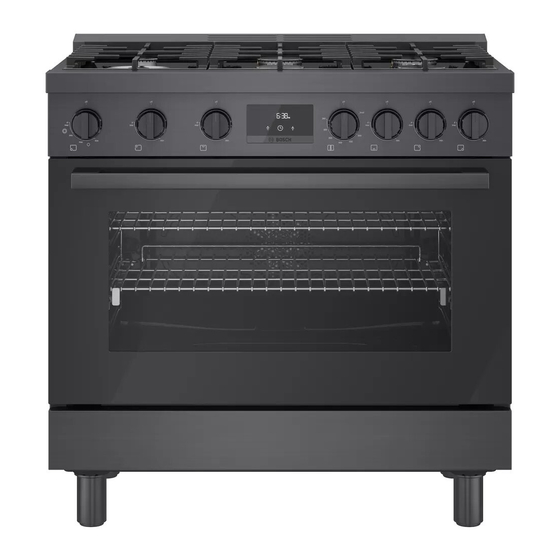

Bosch HGS8645UC Installation Manual
Free-standing range
Hide thumbs
Also See for HGS8645UC:
- Installation manual (23 pages) ,
- Use and care manual (72 pages) ,
- Installation manual (48 pages)
Related Manuals for Bosch HGS8645UC
Summary of Contents for Bosch HGS8645UC
- Page 1 Free-standing range Installation Manual HGS8055UC, HGS8045UC, HGS8655UC, HGS8645UC...
-
Page 3: Table Of Contents
Installation Instructions ö Technical Data ..............10 Safety Definitions ............. 3 Installation Checklist ............11 IMPORTANT SAFETY INSTRUCTIONS ......4 Appliance Handling Safety ..........5 Installation Procedure ..........11 Safety Codes and Standards ..........5 How to Remove the Oven Door ........11 Electric Safety ............... -
Page 4: Important Safety Instructions
IMPORTANT SAFETY INSTRUCTIONS READ AND SAVE THESE INSTRUCTIONS I M P O R T A N T S A F E T Y I N S T R U C T I O N S R E A D A N D S A V E T H E S E I N S T R U C T I O N S... -
Page 5: Appliance Handling Safety
IMPORTANT SAFETY INSTRUCTIONS READ AND SAVE THESE INSTRUCTIONS IMPORTANT: THE APPLIANCE MUST BE INSTALLED BY Appliance Handling Safety A QUALIFIED INSTALLER. Hidden surfaces may have sharp edges. INSTALLER: LEAVE THESE INSTRUCTIONS WITH THE Use caution when reaching behind or APPLIANCE AFTER INSTALLATION IS COMPLETE. under appliance. -
Page 6: Gas Safety
IMPORTANT SAFETY INSTRUCTIONS READ AND SAVE THESE INSTRUCTIONS The circuit breaker should have a contact separation of For Massachusetts installations: at least 3 mm on all poles. Installation must be performed by a qualified or ▯ Installer – show the owner the location of the circuit licensed contractor, plumber or gas fitter qualified or breaker or fuse. -
Page 7: Conversion To Propane Gas
IMPORTANT SAFETY INSTRUCTIONS READ AND SAVE THESE INSTRUCTIONS Conversion to Propane Gas WARNING Personal injury or death from electrical shock may occur if the appliance is not installed by a qualified installer or electrician. Any additions, changes or conversions required in order for this appliance to satisfactorily meet the application needs must be made by a qualified technician. -
Page 8: Before You Begin
Before You Begin B e f o r e Y o u B e g i n Tools and Parts Needed 36”: Phillips head screwdriver ▯ Slotted screwdriver 1/8" (3,5 mm) ▯ Adjustable wrench ▯ Tongue and groove pliers ▯ Socket or flat wrench 3/8”... -
Page 9: General Information
General Information Cabinet Requirements 30”: X = Grounded Outlet Y = Gas Supply Line The minimum spaces that must be maintained when installing the gas cooktop shall be: 36”: minimum 18" (457 mm) minimum 30" (762 mm) clearance between the top of the cooking surface and the bottom of the unprotected wood or metal cabinet 30": minimum 30"... -
Page 10: Technical Data
Choose one of the following built-in configurations. Low Backguard Installation (applicable both with non combustible back wall and combustible back wall) Installation allowed only with non combustible back wall Option 1: A >= 12'' (305 mm) and B >= 28'' (711 mm) ▯... -
Page 11: Installation Checklist
Installation Checklist Installation step è Please refer to the pages following for complete Removing the oven door prior to installation installation instructions. Use this checklist to verify that reduces the unit weight and makes the range you have completed each step of the installation easier to move. -
Page 12: Fitting The Rear Vent Trim
Fitting the Rear Vent Trim Close the oven door until it catches on the hinge stop levers, locking the hinges at the correct angle for door The rear vent trim is nested in the styrofoam removal. The door can be removed when it is pulled packaging. -
Page 13: Connect Gas Supply
Screw the adjustable feet into the mounting holes on Check inlet fittings and regulator for leaks. the underside of the appliance. Note: If the appliance needs to be moved again, screw the adjustable feet in fully. Carefully move the appliance back on the feets. Turn the adjustable feet to align the appliance. -
Page 14: Install Appliance
Install Appliance Check supply line connections for leaks using a soap solution or non-corrosive leak detection fluid. Do not use a flame of any sort. WARNING TIP OVER HAZARD WARNING Install a gas shut off valve near the appliance. After installation, it must be easily accessible in an A child or adult can tip the emergency. - Page 15 Align the base of the hook of the bracket with the base Use the following distances for the distance from the on the slot of the rear wall fastening bracket. Align the side of the appliance to the bracket holes. base of the fastening bracket with the ground and tighten the screws to fix the measurements.
-
Page 16: Connect Electrical Supply
The burner parts must be correctly positioned for the WARNING cooktop to function properly. If the burner parts are not correctly positioned, one or more of the following The rear vent trim has 3/16” (5 mm) standoffs to problems may occur: keep the appliance slightly off of the back wall. -
Page 17: Check The Installation
Checking Burner Cap Placement Checking the flame characteristics Check to make sure that there is no gap between the Yellow flames: burner cap and burner base. See illustration below for Further adjustment is correct and incorrect placements of the burner cap. required. -
Page 18: Conversion To Propane Gas (Lpg)
Conversion to Propane Gas (LPG) Always provide adequate gas supply. 30” This appliance is shipped from the factory for use with natural gas. Use this kit to convert the appliance for propane gas use if necessary. Observe the following: Ensure that the range is converted for use with the appropriate gas before using it. - Page 19 Orifices Type of gas Pressure Burner Type Nozzle Bypass Min Power Max Power in W.C.P. Number Natural gas 5” Dual-flame burner external 180 (S4) 1000 BTU 18000 BTU (0.3 kW) (5.3 kW) Dual-flame burner internal Large burner 2400 BTU 10000 BTU (0.7 kW) (2.9 kW) Small burner...
- Page 20 Remove the nozzle D and replace it with an Setting the minimum gas flow appropriate nozzle for the new type of gas. Remove the control knob and knob ring. Standard-output burner/high-output burner Turn the inner setting screw clockwise gently until it bottoms out.
- Page 21 Unscrew the bake burner nozzle and replace it with the Replacing the Oven Burner Nozzle LP nozzle number 120. Open the appliance door. Remove the screws on the bake chamber cover and lift the front of the bake chamber cover slightly and then pull it out towards you.
- Page 22 Reinsert the broil burner & broil burner sub assembly Replacing the Broil Burner Nozzle and screw tight. Open the appliance door. Fill out the LP conversion label (included) and affix to Remove the screws on the broil burner sub assembly the appliance.
-
Page 23: Technical Service
800 944 2904 toll-free How to Obtain Warranty Service To obtain warranty service for your Product, you should contact Bosch Customer Service at 1-800-944-2904 to schedule a repair. Model (E) number and FD number When you contact our service, please have the Model (E) number and the FD number for your appliance available. -
Page 24: Wiring Diagram For Hgs8..5Uc
Wiring Diagram for HGS8..5UC... -
Page 25: Définitions De Sécurité
Instructions d’installation Õ Caractéristiques techniques ........... 32 Définitions de sécurité ........... 25 Liste de contrôle pour l'installation ........ 33 CONSIGNES DE SÉCURITÉ IMPORTANTES ..... 26 Sécurité de manutention des appareils ......27 Procédure d'installation ..........33 Codes et normes de sécurité ......... 27 Démontage de la porte du four ........ -
Page 26: Consignes De Sécurité Importantes
CONSIGNES DE SÉCURITÉ IMPORTANTES LIRE ET CONSERVER CES INSTRUCTIONS C O N S I G N E S S É C U R I T É I M P O R T A N T E S L I R E C O N S E R V E R C E S I N S T R U C T I O N S... -
Page 27: Sécurité De Manutention Des Appareils
CONSIGNES DE SÉCURITÉ IMPORTANTES LIRE ET CONSERVER CES INSTRUCTIONS IMPORTANT : IL FAUT FAIRE POSER L'APPAREIL PAR Sécurité de manutention des appareils UN INSTALLATEUR QUALIFIÉ. Certaines surfaces peuvent avoir des INSTALLATEUR : LAISSEZ CES INSTRUCTIONS AVEC bords tranchants. Faire attention en L'APPAREIL APRÈS UNE FOIS L'INSTALLATION étendant le bras derrière l’appareil ou en TERMINÉE. -
Page 28: Sécurité En Matière De Gaz
CONSIGNES DE SÉCURITÉ IMPORTANTES LIRE ET CONSERVER CES INSTRUCTIONS N'utilisez pas d’adaptateur. Avertissement issu de la proposition 65 : S'il y a lieu, conformément au Code national de Ce produit pourrait contenir un produit chimique reconnu l'électricité (ou au Code canadien de l'électricité), cet par l'État de la Californie comme cancérigène ou ayant appareil doit être installé... -
Page 29: Équipement De Sécurité
CONSIGNES DE SÉCURITÉ IMPORTANTES LIRE ET CONSERVER CES INSTRUCTIONS Équipement de sécurité l' appareil ne doit être utilisé que s'il est installé par un technicien qualifié conformément à ces instructions d'installation et à tous les règlements et codes. Le fabricant n'est pas responsable des dommages résultant d'une installation incorrecte. -
Page 30: Avant De Commencer
Avant de commencer A v a n t d e c o m m e n c e r Outils et pièces nécessaires 36 po : Tournevis à tête Phillips ▯ Tournevis plat 1/8 po (3,5 mm) ▯ Clé réglable ▯ Pinces à... -
Page 31: Informations Générales
Informations générales Exigences pour les placards 30”: X = Prise de mise à la terre Y = Conduite d'alimentation en gaz Les espaces minimaux qui doivent être respectés lors de l'installation de la plaque de cuisson au gaz doivent être les suivants : 36”: minimum 18 po (457 mm) -
Page 32: Caractéristiques Techniques
Choisir l'une des configurations intégrées suivantes. Protection arrière basse Installation (applicable à la fois avec paroi arrière non combustible et paroi arrière Installation autorisé uniquement avec paroi arrière non combustible) combustible Option 1 : A> = 12 po (305 mm) et B> = 28 po Option 1 : A>... -
Page 33: Liste De Contrôle Pour L'installation
Liste de contrôle pour l'installation Étape d'installation è Veuillez consulter les pages suivantes pour les Le retrait de la porte du four avant l'installation instructions d'installation complètes. Utilisez cette liste de réduit le poids unitaire et facilite le déplacement contrôle pour vérifier que vous avez terminé chaque de l'appareil. -
Page 34: Ajustement De La Garniture De Ventilation Arrière
Ajustement de la garniture de ventilation Verrouillez les charnières gauche et droite à l'aide de la goupille de verrouillage. Les goupilles de arrière verrouillage doivent être complètement insérées dans La garniture de ventilation arrière est imbriquée dans les trous des charnières. l'emballage en polystyrène. -
Page 35: Montage Des Pieds Réglables
Montage des pieds réglables Branchement du gaz Retirez toutes les pièces qui ne sont pas fixées de L'appareil électroménager est livré de l'usine prêt à façon permanente, en particulier les supports de utiliser avec du gaz naturel à une pression de 5 po de la casseroles et les brûleurs. -
Page 36: Pose De L'appareil
Testez de nouveau la présence de fuites en ouvrant le Vue latérale et arrière de l'installation de la cuisinière à robinet d’arrêt de l’alimentation de gaz. Lors de la vérification des fuites est terminé (aucune bulle n'apparaît), le test est terminé. Essuyez tout résidu de la solution savonneuse ou du liquide de détection de fuite. - Page 37 Déplacez le support sur le mur et fixer avec les deux Montage de la console anti-basculement rondelles et vis. Un technicien qualifié doit vérifier Veillez à ce que le raccordement électrique et le l'adéquation des matériaux en fonction du type et de raccordement du gaz soient en position correcte.
-
Page 38: Brancher L'alimentation Électrique
Montage des chapeaux de brûleur Déplacez la cuisinière vers le mur et, en même temps, insérez le support dans la plaque fixée à l'arrière de Brûleurs scellés l'appareil. Votre table de cuisson neuve dispose de brûleurs à gaz scellés. Il n’y a aucune pièce de brûleur à nettoyer, démonter ou régler sous la table de cuisson. -
Page 39: Vérification De L'installation
Si un installateur certifié retire la table de travail (par Installation des grilles exemple pour vérifier le raccordement électrique ou les Positionnez d'abord les grilles extérieures, puis la grille conduites), il faut réinsérer les vis à tête cylindrique large centrale. Si vous n'avez que deux grilles, l'ordre dans pour assurer le bon fonctionnement des brûleurs. -
Page 40: Test Pour Fuites De Gaz
Test pour fuites de gaz Inspectez les fuites. Les bulles qui apparaissent autour des raccords indiquent une fuite. En présence de fuite, coupez l’alimentation en gaz en AVERTISSEMENT fermant le robinet d’arrêt et serrez le ou les raccords RISQUE D’INCENDIE qui fuient. - Page 41 36 po Non. Désignation Brûleur à double flamme (18,000 BTU/ 5.3 kW) Buses GPL : 117 (externes) et 48 (internes) Petit brûleur (5,000 BTU/ 1.5 kW) Buse GPL : 65 Grand brûleur (10,000 BTU/ 2.9 kW) Buse GPL : 94 Brûleur de four (17,000 BTU/ 5.0 kW) Buse GPL : 120 Gril de 30 po (11,500 BTU/ 3.4 kW) Buse GPL : 98...
- Page 42 Enlevez la buse D et remplacez-la par une buse Réglage du régulateur de pression pour le gaz au adaptée au nouveau type de gaz. propane Brûleur de puissance standard/brûleur de haute Utilisez une pince à rainure et languette pour retirer le puissance bouchon régulateur D.
- Page 43 Réglage du débit minimum de gaz Remplacement de la buse du brûleur du four Retirer le bouton de commande et anneau de bouton. Ouvrez la porte de l’appareil électroménager. Tournez doucement la vis de blocage intérieure dans Retirez les vis de la chambre de cuisson du four, le sens horaire jusqu'à...
- Page 44 Dévissez la buse du brûleur de cuisson et replacez-la Remplacement de la buse du brûleur de gril par la buse GPL numéro 120. Ouvrez la porte de l’appareil électroménager. Retirez les vis du sous-ensemble du brûleur de gril et tirez le sous-ensemble de gril vers l'avant pour le sortir de la connexion de gaz.
- Page 45 Remettez le brûleur de gril et le sous-ensemble brûleur Conversion au gaz naturel de gril en place et vissez-les. Cet appareil est expédié de l'usine pour être utilisé avec du gaz naturel. Si l'appareil a déjà été converti au gaz Remplissez l'étiquette de conversion LP (fournie) et propane, vous devez le reconvertir au gaz naturel.
-
Page 46: Service Technique
Pour obtenir un service sous garantie pour votre produit, contactez le département de service après-vente de Bosch au 1-800-944-2904 pour planifier une réparation. Numéro de modèle (E) et numéro FD Quand vous communiquez avec le service, veuillez avoir à portée de main le numéro de modèle (E) et le numéro FD de l’appareil électroménager. -
Page 47: Schéma De Câblage Pour Hgs8..5Uc
Schéma de câblage pour HGS8..5UC... - Page 48 *9001485905* 9001485905 1901 Main Street, Suite 600 • Irvine, CA 92614 • 800-944-2904 www.bosch-home.com • © 2020 BSH Home Appliances 000304...
