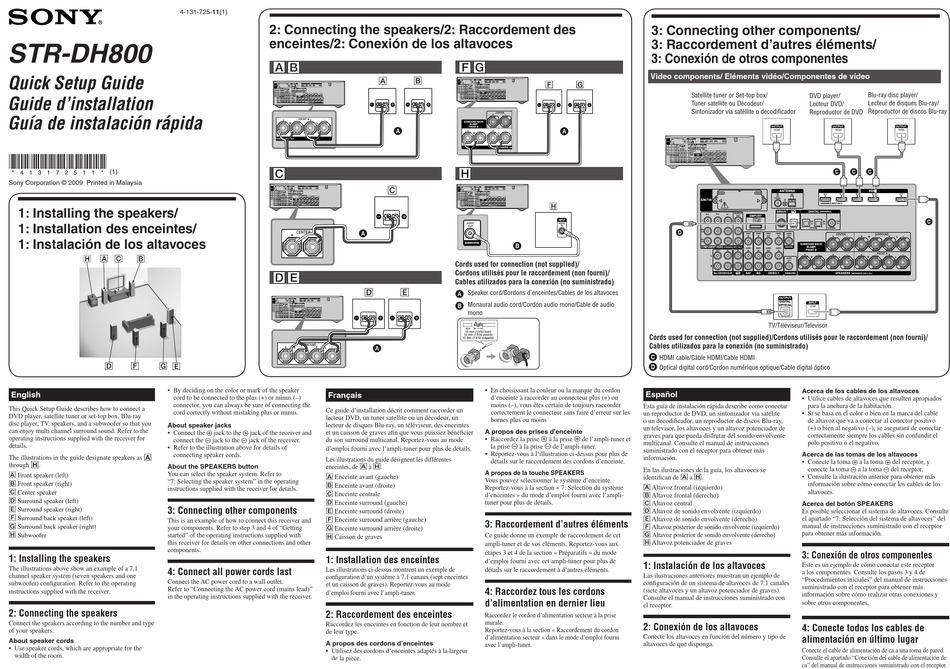

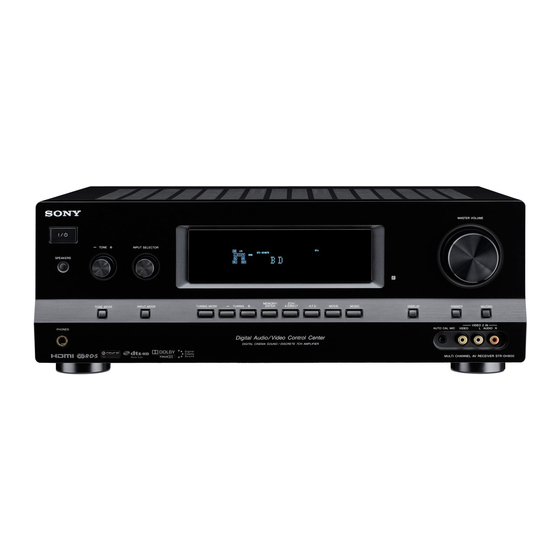

Sony STR-DH800 Quick Setup Manual

4-131-725-11(1)
STR-DH800

Quick Setup Guide

Guide d'installation
Guía de instalación rápida
(1)
Sony Corporation © 2009 Printed in Malaysia
1: Installing the speakers/
1: Installation des enceintes/
1: Instalación de los altavoces
• By deciding on the color or mark of the speaker
English
cord to be connected to the plus (+) or minus (–)
connector, you can always be sure of connecting the
This Quick Setup Guide describes how to connect a
cord correctly without mistaking plus or minus.
DVD player, satellite tuner or set-top box, Blu-ray
disc player, TV, speakers, and a subwoofer so that you
About speaker jacks
can enjoy multi channel surround sound. Refer to the
• Connect the
operating instructions supplied with the receiver for
connect the
details.
• Refer to the illustration above for details of
connecting speaker cords.
The illustrations in the guide designate speakers as A
through H.
About the SPEAKERS button
You can select the speaker system. Refer to
A
Front speaker (left)
"7: Selecting the speaker system" in the operating
B Front speaker (right)
instructions supplied with the receiver for details.
C
Center speaker
D Surround speaker (left)
E 3: Connecting other components
Surround speaker (right)
F Surround back speaker (left)
This is an example of how to connect this receiver and
G
Surround back speaker (right)
your components. Refer to step 3 and 4 of "Getting
H Subwoofer started" of the operating instructions supplied with
this receiver for details on other connections and other
components.
1: Installing the speakers
The illustrations above show an example of a 7.1
4: Connect all power cords last
channel speaker system (seven speakers and one
Connect the AC power cord to a wall outlet.
subwoofer) confi guration. Refer to the operating
Refer to "Connecting the AC power cord (mains lead)"
instructions supplied with the receiver.
in the operating instructions supplied with the receiver.
2: Connecting the speakers
Connect the speakers according to the number and type
of your speakers.
About speaker cords
• Use speaker cords, which are appropriate for the
width of the room.
2: Connecting the speakers/2: Raccordement des
enceintes/2: Conexión de los altavoces
ANTENNA HDMI
AM IN 4 IN 3 IN 2 IN 1 OUT
EZW-T100
ASSIGNABLE (INPUT ONLY)
MONITOR SIRIUS TV DIGITAL (ASSIGNABLE)
IN 3 IN 2 IN 1 OUT DMPORT
Y DC5V 0.7A MAX SAT BD DVD
IN IN IN IN
/ B P OPTICAL OPTICAL COAXIAL
C B VIDEO VIDEO VIDEO VIDEO VIDEO OUT CENTER SURROUND
/ R P IN IN OUT IN R L
C R SURROUND BACK/
COMPONENT VIDEO ASSIGNABLE (INPUT ONLY) AUDIO AUDIO AUDIO AUDIO MONITOR BI-AMP/
OUT IN IN IN IN OUT IN FRONT B FRONT A
L R L R L
OUT AUDIO
R
SA-CD/CD/CD-R TV SAT BD VIDEO 1 SUBWOOFER SPEAKERS
FRONT A
R L
ANTENNA HDMI
AM IN 4 IN 3 IN 2 IN 1 OUT
EZW-T100
ASSIGNABLE (INPUT ONLY)
IN 3 IN 2 IN 1 MONITOR SIRIUS TV DIGITAL (ASSIGNABLE)
OUT DMPORT DC5V
Y 0.7A MAX IN SAT BD DVD
IN IN IN
C P / B OPTICAL OPTICAL COAXIAL
B VIDEO IN VIDEO IN OUT VIDEO VIDEO IN VIDEO OUT CENTER SURROUND
P R / R L
C R SURROUND BACK/
COMPONENT VIDEO ASSIGNABLE (INPUT ONLY) AUDIO AUDIO AUDIO AUDIO MONITOR FRONT B BI-AMP/
OUT IN IN IN IN OUT IN FRONT A
L AUDIO R L R L
OUT
R
SA-CD/CD/CD-R TV SAT BD VIDEO 1 SUBWOOFER SPEAKERS
CENTER A
ANTENNA AM IN 4 IN 3 HDMI IN 2 IN 1 OUT
EZW-T100 ASSIGNABLE (INPUT ONLY)
SIRIUS TV DIGITAL (ASSIGNABLE)
IN 3 IN 2 IN 1 OUT MONITOR DMPORT
Y DC5V 0.7A MAX DVD
IN SAT IN BD IN IN
B P / OPTICAL OPTICAL COAXIAL
B C VIDEO VIDEO VIDEO VIDEO VIDEO CENTER SURROUND
IN IN OUT IN OUT R L
P R R C /
COMPONENT VIDEO ASSIGNABLE (INPUT ONLY) MONITOR SURROUND BACK/ BI-AMP/
OUT IN IN AUDIO IN AUDIO IN OUT AUDIO AUDIO IN FRONT B
L FRONT A
AUDIO OUT R L R L
R
SA-CD/CD/CD-R TV SAT BD VIDEO 1 SUBWOOFER SPEAKERS
SURROUND
A
R L
Français
Ce guide d'installation décrit comment raccorder un
lecteur DVD, un tuner satellite ou un décodeur, un
lecteur de disques Blu-ray, un téléviseur, des enceintes
jack to the jack of the receiver and et un caisson de graves afi n que vous puissiez bénéfi cier
3 3
# jack to the # jack of the receiver. du son surround multicanal. Reportez-vous au mode
d'emploi fourni avec l'ampli-tuner pour plus de détails.
Les illustrations du guide désignent les différentes
enceintes, de A à H .
A Enceinte avant (gauche)
B Enceinte avant (droite)
C Enceinte centrale
D Enceinte surround (gauche)
E Enceinte surround (droite)
F Enceinte surround arrière (gauche)
G Enceinte surround arrière (droite)
H Caisson de graves
1: Installation des enceintes
Les illustrations ci-dessus montrent un exemple de
confi guration d'un système à 7.1 canaux (sept enceintes
et un caisson de graves). Reportez-vous au mode
d'emploi fourni avec l'ampli-tuner.
2: Raccordement des enceintes
Raccordez les enceintes en fonction de leur nombre et
de leur type.
A propos des cordons d'enceintes
• Utilisez des cordons d'enceintes adaptés à la largeur
de la pièce.
ANTENNA HDMI
AM IN 4 IN 3 IN 2 IN 1 OUT
EZW-T100
ASSIGNABLE (INPUT ONLY)
SIRIUS TV DIGITAL (ASSIGNABLE)
IN 3 IN 2 IN 1 MONITOR OUT DMPORT
Y 0.7A MAX DC5V SAT BD DVD
IN IN IN IN
P B / OPTICAL OPTICAL COAXIAL
C B VIDEO VIDEO VIDEO VIDEO VIDEO CENTER SURROUND
/ P IN IN OUT IN OUT R L
R C R
COMPONENT VIDEO ASSIGNABLE (INPUT ONLY) MONITOR SURROUND BACK/ BI-AMP/
OUT IN IN IN AUDIO AUDIO IN AUDIO OUT AUDIO IN FRONT B
L R L R FRONT A L
OUT AUDIO
R
SA-CD/CD/CD-R TV SAT BD VIDEO 1 SUBWOOFER SPEAKERS
CENTER
SURROUND BACK/
BI-AMP/
FRONT B
A A
R L
SPEAKERS
ANTENNA IN 3 HDMI
AM IN 4 IN 2 IN 1 OUT
EZW-T100
ASSIGNABLE (INPUT ONLY)
SIRIUS TV DIGITAL (ASSIGNABLE)
IN 3 IN 2 IN 1 MONITOR OUT DMPORT
Y DC5V
0.7A MAX IN SAT IN IN BD DVD IN
P / OPTICAL OPTICAL COAXIAL
B B C VIDEO VIDEO VIDEO VIDEO VIDEO SURROUND
IN IN OUT IN OUT CENTER R L
C / R P R
COMPONENT VIDEO MONITOR SURROUND BACK/ BI-AMP/
OUT ASSIGNABLE (INPUT ONLY) IN IN IN AUDIO AUDIO IN AUDIO OUT AUDIO IN FRONT B
L FRONT A
AUDIO R L R L
OUT
R
SA-CD/CD/CD-R TV SAT BD VIDEO 1 SUBWOOFER SPEAKERS
AUDIO
OUT
SUBWOOFER
B
Cords used for connection (not supplied)/
Cordons utilisés pour le raccordement (non fourni)/
Cables utilizados para la conexión (no suministrado)
Speaker cord/Cordons d'enceintes/Cables de los altavoces
A
Monaural audio cord/Cordon audio mono/Cable de audio
B
mono
10 mm (13/32 inch)
10 mm (13/32 pouce)
10 mm (13/32 pulgada)
• En choisissant la couleur ou la marque du cordon
d'enceinte à raccorder au connecteur plus (+) ou
moins (–), vous êtes certain de toujours raccorder
correctement le connecteur sans faire d'erreur sur les
bornes plus ou moins
A propos des prises d'enceinte
• Raccordez la prise 3 à la prise 3 de l'ampli-tuner et
la prise # à la prise # de l'ampli-tuner.
• Reportez-vous à l'illustration ci-dessus pour plus de
détails sur le raccordement des cordons d'enceinte.
A propos de la touche SPEAKERS
Vous pouvez sélectionner le système d'enceinte.
Reportez-vous à la section « 7: Sélection du système
d'enceintes » du mode d'emploi fourni avec l'ampli-
tuner pour plus de détails.
3: Raccordement d'autres éléments
Ce guide donne un exemple de raccordement de cet
ampli-tuner et de vos éléments. Reportez-vous aux
étapes 3 et 4 de la section « Préparatifs » du mode
d'emploi fourni avec cet ampli-tuner pour plus de
détails sur le raccordement à d'autres éléments.
4: Raccordez tous les cordons
d'alimentation en dernier lieu
Raccordez le cordon d'alimentation secteur à la prise
murale.
Reportez-vous à la section « Raccordement du cordon
d'alimentation secteur » dans le mode d'emploi fourni
avec l'ampli-tuner.
3: Connecting other components/
3: Raccordement d'autres éléments/
3: Conexión de otros componentes
Video components/ Eléments vidéo/Componentes de vídeo
Satellite tuner or Set-top box/
DVD player/
Tuner satellite ou Décodeur/ Lecteur DVD/
Sintonizador vía satéllite o decodifi cador Reproductor de DVD
OUTPUT
ANTENNA HDMI
AM IN 4 IN 3 IN 2 IN 1 OUT
EZW-T100
ASSIGNABLE (INPUT ONLY)
MONITOR SIRIUS TV DIGITAL (ASSIGNABLE)
IN 3 IN 2 IN 1 OUT DMPORT
Y DC5V 0.7A MAX DVD
IN IN SAT IN BD IN
OPTICAL OPTICAL COAXIAL
C B P /
B VIDEO VIDEO VIDEO VIDEO VIDEO CENTER SURROUND
IN IN OUT IN OUT R L
R P R C /
SURROUND BACK/
COMPONENT VIDEO ASSIGNABLE (INPUT ONLY) AUDIO AUDIO AUDIO AUDIO MONITOR BI-AMP/
OUT IN IN IN IN OUT IN FRONT B
L FRONT A
AUDIO R L R L
OUT
R
SA-CD/CD/CD-R TV SAT BD VIDEO 1 SUBWOOFER SPEAKERS
ANTENNA
AM IN 4
EZW-T100
ASSIGNABLE (INPUT ONLY)
TV
SIRIUS DIGITAL (ASSIGNABLE)
MONITOR
IN 3 IN 2 IN 1
OUT DMPORT
DC5V
Y
0.7A MAX
SAT BD
IN
IN IN
OPTICAL OPTICAL
P /
B
D
C B
VIDEO VIDEO VIDEO VIDEO VIDEO
IN IN OUT IN OUT
P /
R
C R
SURROUND BACK/
COMPONENT VIDEO ASSIGNABLE (INPUT ONLY) MONITOR BI-AMP/
AUDIO AUDIO AUDIO AUDIO
FRONT B
OUT IN IN IN IN OUT IN
L
R
AUDIO
OUT
R
SA-CD/CD/CD-R TV SAT BD VIDEO 1
SUBWOOFER
OUTPUT
DIGITAL
INPUT
OPTICAL
TV/Téléviseur/Televisor
Cords used for connection (not supplied)/Cordons utilisés pour le raccordement (non fourni)/
Cables utilizados para la conexión (no suministrado)
C
HDMI cable/Câble HDMI/Cable HDMI
D
Optical digital cord/Cordon numérique optique/Cable digital óptico
Acerca de los cables de los altavoces
Español
• Utilice cables de altavoces que resulten apropiados
Esta guía de instalación rápida describe como conectar para la anchura de la habitación.
• Si se basa en el color o bien en la marca del cable
un reproductor de DVD, un sintonizador vía satélite
o un decodifi cador, un reproductor de discos Blu-ray, de altavoz que va a conectar al conector positivo
un televisor, los altavoces y un altavoz potenciador de (+) o bien al negativo (–), se asegurará de conectar
correctamente siempre los cables sin confundir el
graves para que pueda disfrutar del sonido envolvente
multicanal. Consulte el manual de instrucciones polo positivo o el negativo.
suministrado con el receptor para obtener más
Acerca de las tomas de los altavoces
información.
• Conecte la toma
conecte la toma
En las ilustraciones de la guía, los altavoces se
• Consulte la ilustración anterior para obtener más
identifi can de A a H .
información sobre cómo conectar los cables de los
A Altavoz frontal (izquierdo)
altavoces.
B
Altavoz frontal (derecho)
C
Altavoz central Acerca del botón SPEAKERS
D Altavoz de sonido envolvente (izquierdo) Es posible seleccionar el sistema de altavoces. Consulte
E Altavoz de sonido envolvente (derecho) el apartado "7: Selección del sistema de altavoces" del
manual de instrucciones suministrado con el receptor
F Altavoz posterior de sonido envolvente (izquierdo)
para obtener más información.
G Altavoz posterior de sonido envolvente (derecho)
H
Altavoz potenciador de graves
3: Conexión de otros componentes
1: Instalación de los altavoces
Este es un ejemplo de cómo conectar este receptor
a los componentes. Consulte los pasos 3 y 4 de
Las ilustraciones anteriores muestran un ejemplo de
"Procedimientos iniciales" del manual de instrucciones
confi guración de un sistema de altavoces de 7.1 canales
suministrado con el receptor para obtener más
(siete altavoces y un altavoz potenciador de graves).
información sobre cómo realizar otras conexiones y
Consulte el manual de instrucciones suministrado con
sobre otros componentes.
el receptor.
2: Conexión de los altavoces
4: Conecte todos los cables de
Conecte los altavoces en función del número y tipo de
alimentación en último lugar
altavoces de que disponga.
Conecte el cable de alimentación de ca a una toma de pared.
Consulte el apartado "Conexión del cable de alimentación de
ca" del manual de instrucciones suministrado con el receptor.
Blu-ray disc player/
Lecteur de disques Blu-ray/
Reproductor de discos Blu-ray
OUTPUT OUTPUT
C C C
HDMI
IN 3 IN 2 IN 1 OUT
C
DVD
IN
COAXIAL
CENTER SURROUND
R L
FRONT A
L R L
SPEAKERS
3 a la toma 3 del receptor, y
# a la toma # del receptor.
