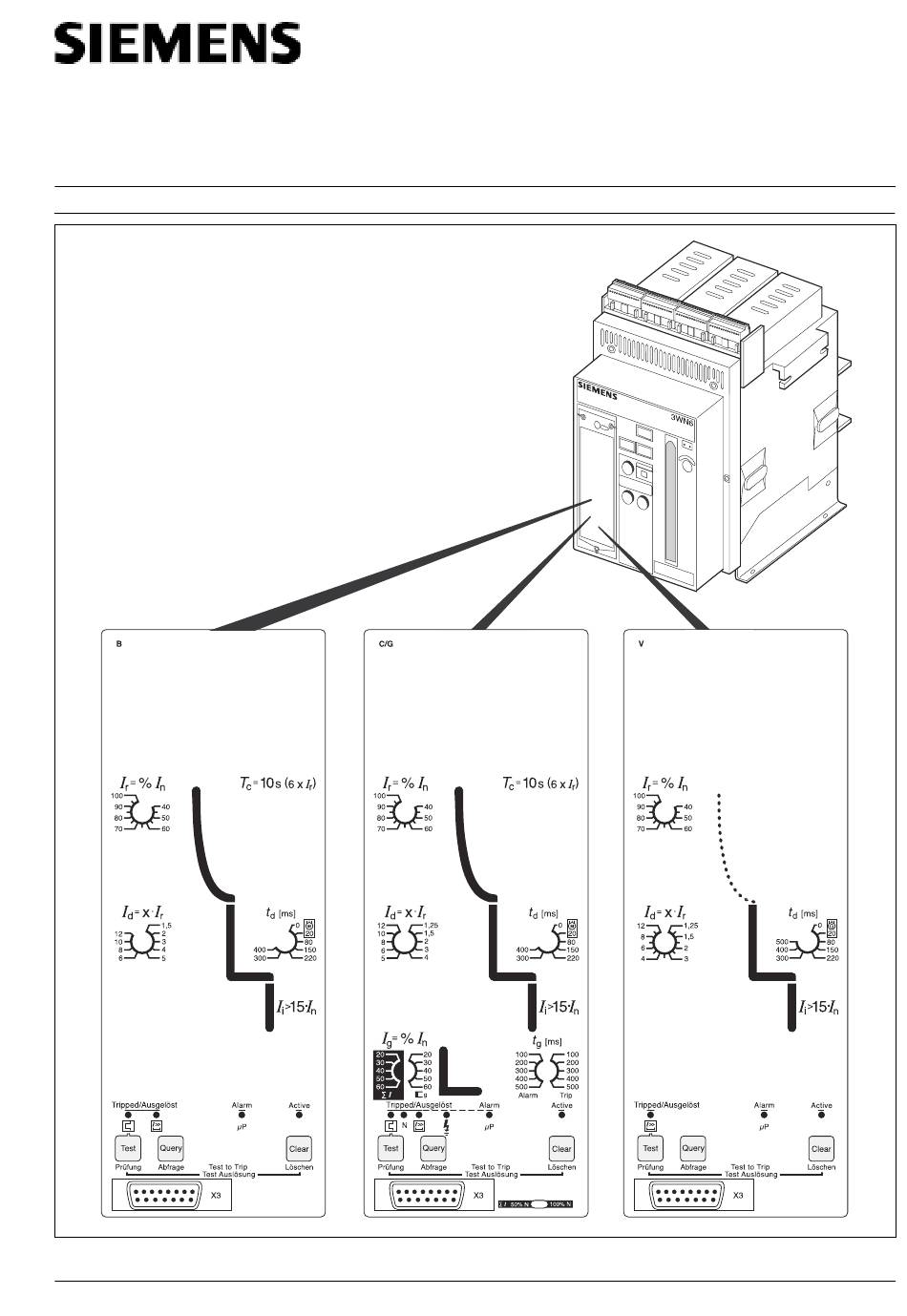

3WN6
Überstromauslöser für Leistungsschalter, Ausführung B, C/G, V
Over-current release for AC Circuit-Breaker, Model B, C/G, V
Betriebsanleitung/Operating Instructions
Elektronischer Überstromauslöser, Ausführung B, C/G, V / Electronic over-current release, model B, C/G, V
Alle Rechte vorbehalten. All rights reserved.
© Siemens AG 1994
Bestell-Nr./Order No.: 3ZX1812-0WX36-7AN3 / 9259 9765 174
3WX3641-0JB00
3WX3641-0JC00
3WX3641-0JV00
1
Advertisement
Table of Contents
Related Manuals for Siemens 3WX3641-0JB00
Summary of Contents for Siemens 3WX3641-0JB00
- Page 1 Over-current release for AC Circuit-Breaker, Model B, C/G, V 3WX3641-0JV00 Betriebsanleitung/Operating Instructions Bestell-Nr./Order No.: 3ZX1812-0WX36-7AN3 / 9259 9765 174 Elektronischer Überstromauslöser, Ausführung B, C/G, V / Electronic over-current release, model B, C/G, V Alle Rechte vorbehalten. All rights reserved. © Siemens AG 1994...
-
Page 2: Table Of Contents
über die örtliche Siemens-Niederlassung anfordern. Weiterführende Hinweise geben Ihnen auch die im Kapitel 7 aufgeführten Betriebsanleitungen. Should further information be desired or should particular problems arise the matter should be referred to the local Siemens Sales Office. Further information is also provided by the operating instructions listed in chapter 7. -
Page 3: Allgemeines
1 Allgemeines / General Gefahr! Danger! Beim Betrieb stehen Teile des Leistungsschalters un- During service parts of the circuit-breaker are under hazardous voltage and under spring pressure. Do not ter gefährlicher elektrischer Spannung sowie unter Fe- derkraft. Spannungsführende Teile dürfen nicht be- touch live parts. -
Page 4: Inbetriebnahme

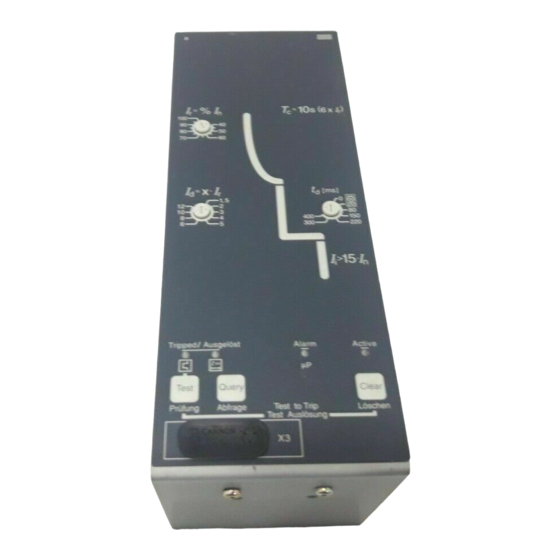

2 Inbetriebnahme / Putting into service Bestandteile des elektronischen Überstromauslösers Parts of the solid-state overcurrent release Drehschalter, Einstellwert Überlast Rotary switch, current setting of over-current release Drehschalter, Einstellwert I r nur bei Auslöser V ohne Auslösung Rotary switch, setting Ir only on release V without tripping Drehschalter, Ansprechwert Kurzschluß... -
