Page 1 4-464-255-03 (1) Data Projector Quick Reference Manual __ Guide de référence rapide _ Manual de referencia rápida __ Kurzreferenz _____________ Guida rapida all’uso_______ ______________ VPL-EW276/EW246/EW226 VPL-EX276/EX272/EX246/EX242/EX226/EX222 © 2013 Sony Corporation...
Page 9 15° 15°...
Page 14 MENU Operation Language English Status OnStatus OnStatus Security Lock Control Key Lock Back 3 V v B b...
Page 21 2 V v B b...
Page 28 To reduce the risk radio/TV technician for help. of fire or electric shock, refer servicing to If you have any questions about this product, qualified service personnel. you may call; Sony Customer Information Service Center 1-800-222-7669 or http://www.sony.com/ WARNING...
Page 29 For the customers in Europe na eventualidade de ocorrer vazamento. This product has been manufactured by or As pilhas devem ser armazenadas em local on behalf of Sony Corporation, 1-7-1 Konan seco e ventilado. Minato-ku Tokyo, 108-0075 Japan. Inquiries related to product compliance...
Page 30 Não remova o invólucro da pilha. Mantenha fora do alcance das crianças. Em caso de ingestão procure auxílio médico imediatamente. Інформація для споживачів в Україні. Обладнання відповідає вимогам: – Технічного регламенту обмеження використання деяких небезпечних речовин в електричному та електронному обладнанні (постанова...
Page 31 If voltage adaptation • Leave space around the unit (page 6). is required, consult with qualified Sony personnel. • Should any liquid or solid object fall into the cabinet, unplug the unit and have it checked by qualified Sony personnel before operating it further.
Page 32 • Never mount the projector on the ceiling temperature. or move it by yourself. Be sure to consult with qualified Sony personnel (charged). • When installing the unit on a ceiling, be sure to use a safety wire, etc., to prevent the unit from falling.
Page 33 AC outlet before cleaning. however, in a case of abnormal noise, • If you rub on the unit with a stained cloth, consult with qualified Sony personnel. the cabinet may be scratched. On Lamp • If the unit is exposed to volatile materials...
Page 34 On LCD Projector The LCD projector is manufactured using high-precision technology. You may, however, see tiny black points and/or bright points (red, blue, or green) that continuously appear on the LCD projector. This is a normal result of the manufacturing process and does not indicate a malfunction.
Page 35: Checking The Supplied Accessories
Checking the Supplied Accessories RM-PJ8 Remote Commander (1) Installing Projector Station Lithium battery (CR2025) (1) for Network Presentation The battery is already installed. Before using the remote commander, remove the insulation film. Close all running applications. Insert the supplied CD-ROM into the CD-ROM drive of the computer.
Page 36 Close the lithium battery compartment. CAUTION Danger of explosion if battery is incorrectly replaced. Replace only with the same or equivalent type recommended by the manufacturer. When you dispose of the battery, you must obey the law in the relative area or country. Installing batteries One lithium battery (CR2025) is supplied for the RM-PJ8 Remote Commander.
Page 37: Selecting The Menu Language
Selecting the Menu Language The factory setting for the language for displaying menus, messages, etc. is English. To change the on-screen language, proceed as follows: MENU Plug in the AC power cord into a wall outlet. Operation Language English Turn on the projector. Status OnStatus OnStatus Security Lock...
Page 38: Connecting The Projector
Connecting the Projector You can connect the projector to external devices with an RGB or HDMI output connector. In addition, you can use the following methods to connect the projector to external devices: USB connector (Type B) ( For connecting to a computer with a USB connector (“Projecting an Image using USB Connection”).
Page 39 USB connector (Type A) ( For connecting a USB wireless LAN module IFU-WLM3 (not supplied) (“Presentation Function via Network”). Tablet PC/Smartphone USB wireless LAN module IFU-WLM3 (not supplied) Computer Notes • Undesignated USB wireless LAN modules do not work. • When connecting/disconnecting the USB wireless LAN module, make sure that the projector is in Standby mode (Standby Mode: “Low”), or the AC power cord is unplugged from the wall outlet.
Page 40: Projecting An Image
Projecting an Image The size of a projected image depends on the distance between the projector and screen. Install the projector so that the projected image fits the screen size. For details on projection distances and projected image sizes, see “Projection Distance”...
Page 41 Adjust the focus, size and position of the projected image (page 16). Displaying Images or Files Sent from a Tablet PC/ Smartphone You can project JPEG images, PDF files, etc. stored in a tablet PC/smartphone wirelessly by using a specific application. For downloading or detailed method of using the application, access the following...
Page 42 Adjusting the Projected image Focus Size (Zoom) Position Focus ring Foot adjust button Front feet Zoom ring (adjustable) Projecting an Image...
Page 43 Adjusting the tilt of the projector with the front feet (adjustable) By changing the tilt of the projector with the foot adjust buttons/front feet (adjustable), you can adjust the position of the projected image. How to adjust the angle 1 Press and hold the foot adjust buttons. 2 Lift up the front of the projector to adjust the angle.
Page 44 Correcting trapezoidal distortion of the projected image (Keystone feature) Normally the Keystone feature automatically adjusts the projected image. The Keystone feature may not work automatically if the screen is tilted. In this case, set Keystone manually. 1 Press the KEYSTONE key on the remote commander or select V Keystone in the Installation menu.
Page 45 Turning Off the Power Press the ?/1 key on the unit or the remote commander. The projector starts shutdown and turns off. If you press the ?/1 key within 10 seconds again, shutdown is cancelled. Note Do not turn off the projector soon after the lamp lights. It may cause a malfunction of the lamp (does not light ,etc.).
Page 46 Flashes in red The projector is in abnormal status. Symptoms are indicated by number of flashes. Address the problem in accordance with the following. If the symptom is shown again, consult with qualified Sony personnel. Flashes twice The internal temperature is unusually high. Check the items below.
Page 47: Replacing The Lamp
Do not put your hands into the slot. Notes • If the lamp breaks, contact qualified Sony personnel. Do not replace the lamp yourself. • When removing the lamp, be sure to pull it out straight, by holding the designated location.
Page 48 Insert the new lamp all the way in until Connect the AC power cord to a wall it is securely in place. Tighten the outlet and turn on the projector. 2 screws. Reset the lamp timer for notification of the next replacement time. Select “Lamp Timer Reset”...
Page 49: Cleaning The Air Filter
(page 20). If the dust cannot be removed from the air filter even after cleaning, replace the air filter with a new one. For details on a new air filter, consult with qualified Sony personnel. Caution If you neglect to clean the air filter, dust may accumulate, clogging it. As a result, the temperature may rise inside the unit, leading to a possible malfunction or fire.
Page 50 Ne confier l’entretien de Pour les clients en Europe l’appareil qu’à un personnel qualifié. Ce produit a été fabriqué par ou pour le compte de Sony Corporation, 1-7-1 Konan AVERTISSEMENT Minato-ku Tokyo, 108-0075 Japon. Toutes CET APPAREIL DOIT ÊTRE RELIÉ À...
Page 51 Veillez à vous adresser à un dans le coffret, débranchez l’appareil et technicien Sony agréé (service payant). faites-le vérifier par un technicien Sony • Si les orifices de ventilation sont obstrués, agréé avant de poursuivre l’utilisation. la chaleur interne augmente et peut •...
Page 52 à moyens. Veillez à vous adresser à un cause de la condensation de l’humidité ou technicien Sony agréé (service payant). d’une hausse de température. • Lorsque vous installez l’appareil au plafond, veillez à utiliser un fil de sécurité, par exemple, pour l’empêcher de tomber.
Page 53 • Évitez d’installer l’appareil dans un Nettoyage de l’objectif et du endroit situé à proximité d’un détecteur de boîtier chaleur ou de fumée. Cela risquerait de provoquer une défaillance du détecteur. • Veillez à débrancher le cordon d’alimentation de la prise secteur avant de procéder au nettoyage.
Page 54 Si vous utilisez plusieurs projecteurs LCD de bruit anormal, adressez-vous à un pour projeter sur un écran, la reproduction technicien Sony agréé. des couleurs peut varier selon les projecteurs, même s’ils sont du même modèle. Ceci est dû au fait que l’équilibre Lampe des couleurs peut être réglé...
Page 55 Vérification des accessoires fournis Télécommande RM-PJ8 (1) Installation de Projector Pile au lithium (CR2025) (1) Station for Network La pile est déjà en place. Avant d’utiliser Presentation la télécommande, retirez la feuille de plastique isolante. Fermez toutes les applications en cours d’exécution.
Page 56 Insérez une pile au lithium. Avec la face 3 (plus) vers le haut. Fermez le compartiment de la pile au lithium. ATTENTION Il y a danger d’explosion s’il y a remplacement incorrect de la batterie. Remplacer uniquement avec une batterie du même type ou d’un type équivalent recommandé...
Page 57 Sélection de la langue de menu L’anglais est défini d’origine comme langue d’affichage des menus, des messages, etc. Pour changer la langue des menus à l’écran, procédez comme suit : MENU Branchez le cordon d’alimentation secteur à la prise murale. Operation Language English...
Page 58: Raccordement Du Projecteur
Raccordement du projecteur Vous pouvez raccorder le projecteur à des périphériques externes avec un connecteur de sortie RGB ou HDMI. En outre, vous pouvez utiliser les méthodes suivantes pour raccorder le projecteur à des périphériques externes : Connecteur USB (Type B) ( Pour le raccordement à...
Page 59 Connecteur USB (Type A) ( Pour la connexion à un module LAN sans fil USB IFU-WLM3 (non fourni) (« Fonction Présentation via le réseau »). Tablette PC/Smartphone Module LAN sans fil USB IFU-WLM3 (non fourni) Ordinateur Remarques • Les modules LAN sans fil USB non désignés ne sont pas pris en charge. •...
Page 60 Projection d’une image La taille de l’image projetée dépend de la distance entre le projecteur et l’écran. Installez le projecteur de façon à adapter l’image projetée à la taille de l’écran. Pour plus d’informations sur les distances de projection et les tailles de l’image projetée, reportez-vous à la section «...
Page 61 Pour projeter les fichiers image enregistrés dans une clé USB, reportez-vous à la section « USB Media Viewer ». Pour projeter une image à l’aide d’une connexion USB, reportez-vous à la section « Projection d’une image à l’aide d’une connexion USB ».
Page 62 Réglage de l’image projetée Mise au point Taille (zoom) Position Molette de mise au point Bouton réglage du pied Pieds Molette de zoom avant (réglables) Projection d’une image...
Page 63 Réglage de l’inclinaison du projecteur à l’aide des pieds avant (réglables) En modifiant l’inclinaison du projecteur à l’aide du bouton de réglage du pied/des pieds avant (réglables), il vous est possible de régler la position de l’image projetée. Réglage de l’angle 1 Maintenez enfoncés les boutons de réglage du pied.
Page 64 Correction de la distorsion trapézoïdale de l’image projetée (Fonction trapèze) En règle générale, la fonction Trapèze règle automatiquement l’image projetée. La fonction Trapèze risque de ne pas fonctionner automatiquement si l’écran est incliné. Dans ce cas, réglez manuellement le trapèze. 1 Appuyez sur la touche KEYSTONE de la télécommande ou sélectionnez Trapèze V dans le menu Installation.
Page 65 Mise hors tension Appuyez sur la touche ?/1 de l’appareil principal ou de la télécommande. Le projecteur s’arrête et se met hors tension. Si vous rappuyez sur la touche ?/1 dans les 10 secondes qui suivent, l’arrêt est annulé. Remarque Ne mettez pas le projecteur hors tension juste après l’allumage de la lampe.
Page 66 Débranchez le cordon d’alimentation secteur de la prise murale. Après reprises avoir confirmé l’extinction du témoin ON/STANDBY, rebranchez le cordon d’alimentation secteur à une prise murale, puis mettez le projecteur sous tension. Autre nombre de Consultez un technicien Sony agréé. clignotements Témoin LAMP/COVER État Signification/Solutions Clignote en rouge Les symptômes sont indiqués par le nombre de clignotements.
Page 67: Remplacement De La Lampe
Remarques • Si la lampe se casse, contactez un technicien Sony agréé. Ne remplacez pas la lampe vous-même. • Quand vous retirez la lampe, veillez à l’extraire en ligne droite, en la tenant par le point désigné.
Page 68 Introduisez la nouvelle lampe à fond Branchez le cordon d’alimentation jusqu’à ce qu’elle soit correctement en secteur sur une prise murale et mettez place. Serrez les vis 2. le projecteur sous tension. Réinitialisez la durée de lampe pour être informé du nombre d’heures d’utilisation.
Page 69 S’il n’est pas possible d’enlever la poussière du filtre à air, même après un nettoyage, remplacez ce dernier par un neuf. Pour plus d’informations sur les nouveaux filtres à air, contactez un technicien Sony agréé. Mise en garde Si vous omettez de nettoyer le filtre à air, des poussières peuvent s’accumuler et le colmater. La température peut alors augmenter à...
Page 70 Para reducir el riesgo de Este producto ha sido fabricado por, o en electrocución, no exponga este nombre de Sony Corporation, 1-7-1 Konan aparato a la lluvia ni a la humedad. Minato-ku Tokyo, 108-0075 Japón. Las consultas relacionadas con la conformidad Para evitar descargas eléctricas, no...
Page 71 (cualificado) de que sea revisada por personal Sony. especializado de Sony antes de volver a • Si se bloquean los orificios de ventilación, utilizarla. el calor interno aumentará y esto podría •...
Page 72 • Nunca instale el proyector en el techo ni lo desplace sin ayuda. Pida siempre consejo a un técnico de Sony cualificado (servicio de pago). • Si instala la unidad en el techo, utilice un cable de seguridad o un sistema similar para evitar que la unidad se desprenda.
Page 73 caliente procedente de un aparato de Limpieza del objetivo y de la climatización. Si se instala en una carcasa ubicación de estas características, la unidad puede averiarse debido a la • Asegúrese de desconectar el cable de condensación de humedad o a un aumento alimentación de CA de la toma de de temperatura.
Page 74 Además, si utiliza varios proyectores LCD consulte con personal especializado de para proyectar en una pantalla, es posible Sony. que la reproducción de colores no sea igual en todos los proyectores, incluso si son del mismo modelo, ya que el balance de color Lámpara...
Page 75 Comprobación de los accesorios suministrados Mando a distancia RM-PJ8 (1) Usar los manuales del Pila de litio (CR2025) (1) CD-ROM La pila ya se suministra instalada. Antes de usar el mando a distancia, retire la Inserte el CD-ROM suministrado en la película aislante.
Page 76 Instalación de las pilas Extraiga el compartimento de la pila de litio. Extraiga el compartimento de la pila de litio con una varilla, tal y como muestra la ilustración. Inserte una pila de litio. Con la cara 3 (positivo) mirando hacia arriba.
Page 77 Selección del idioma del menú El idioma predeterminado de fábrica para visualizar los menús, mensajes, etc. es el inglés. Para cambiar el idioma de las indicaciones en pantalla, haga lo siguiente: MENU Conecte el cable de alimentación de CA a la toma de pared. Operation Language English...
Page 78 Conexión del proyector Puede conectar el proyector a dispositivos externos mediante un conector de salida RGB o HDMI. Además, puede utilizar los siguientes métodos para conectar el proyector a dispositivos externos: Conector USB (tipo B) ( Para conectar a un ordenador con un conector USB (“Proyección de una imagen con conexión USB”).
Page 79 Conector USB (tipo A) ( Para conexión a un módulo LAN inalámbrico USB IFU-WLM3 (no suministrado) (“Función de presentación en red”). Tableta/smartphone Módulo LAN inalámbrico USB IFU-WLM3 (no suministrado) Ordenador Notes • Los módulos LAN inalámbricos USB no designados no funcionan. •...
Page 80 Proyección de una imagen El tamaño de una imagen proyectada depende de la distancia existente entre el proyector y la pantalla. Instale el proyector de modo que la imagen proyectada se ajuste al tamaño de la pantalla. Para obtener más información sobre las distancias de proyección y los tamaños de las “Distancia de proyección”...
Page 81 Para proyectar archivos de imagen guardados en un dispositivo de memoria USB, consulte “USB Media Viewer”. Para proyectar una imagen con conexión USB, consulte “Proyección de una imagen con conexión USB”. Para usar la función de presentación en red, consulte “Función de presentación en red”.
Page 82 Ajuste de la imagen proyectada Enfoque Tamaño (Zoom) Posición Botón de Anillo de enfoque ajuste de Pies Anillo de zoom delanteros (ajustables) Proyección de una imagen...
Page 83 Ajuste la inclinación del proyector con los pies delanteros (ajustables) Al cambiar la inclinación del proyector con los botones de ajuste de pie/pies delanteros (ajustables), puede modificar la posición de la imagen proyectada. Cómo ajustar el ángulo 1 Pulse los botones de ajuste de pie y no los suelte.
Page 84 Corrección de la distorsión trapezoidal de la imagen proyectada (función Trapezoide) Normalmente, la función Trapezoide ajusta automáticamente la imagen proyectada. La función Trapezoide a veces no funciona automáticamente si la pantalla está inclinada. En este caso, ajuste la opción Trapezoide manualmente. 1 Pulse la tecla KEYSTONE en el mando a distancia o seleccione Trapezoide V en el menú...
Page 85 Apagado de la alimentación Pulse la tecla ?/1 de la unidad principal o del mando a distancia. El proyector inicia el proceso de apagado y se apaga. Si vuelve a pulsar la tecla ?/1 antes de que transcurran 10 segundos, el proceso de apagado se cancelará. Nota No apague el proyector inmediatamente después del encendido de la lámpara.
Page 86 El proyector se encuentra en un estado anómalo. Los síntomas se indican mediante un número de parpadeos. Resuelva el problema de acuerdo con las indicaciones siguientes. Si vuelve a mostrar este síntoma, consulte con personal especializado de Sony. Parpadea dos La temperatura interna es anormalmente alta. Compruebe los veces siguientes elementos.
Page 87 Notas • Si la lámpara se rompe, póngase en contacto con personal especializado de Sony. No sustituya la lámpara usted mismo. • Cuando sustituya la lámpara, asegúrese de sujetarla por el lugar indicado para tirar de ella recto hacia fuera.
Page 88 Inserte por completo la lámpara nueva Conecte el cable de alimentación de hasta que quede encajada firmemente CA a la toma de pared y encienda el en su sitio. Apriete los 2 tornillos. proyector. Reinicie el contador de la lámpara para que notifique el momento de la siguiente sustitución.
Page 89: Limpieza Del Filtro De Aire
Si no es posible eliminar el polvo del filtro de aire incluso después de haberlo limpiado, sustitúyalo por uno nuevo. Para obtener información detallada sobre un nuevo filtro de aire, consulte con personal especializado de Sony. Precaución Si no limpia el filtro de aire, es posible que se acumule el polvo y lo obstruya. Como consecuencia, la temperatura puede aumentar en el interior de la unidad, lo que podría...
Page 90 Gerät nicht Regen oder Unterseite des Gerätes. Feuchtigkeit ausgesetzt werden. Für Kunden in Europa Um einen elektrischen Schlag zu Dieses Produkt wurde von oder für Sony vermeiden, darf das Gehäuse nicht Corporation, 1-7-1 Konan Minato-ku Tokio, geöffnet werden. Überlassen Sie 108-0075 Japan hergestellt.
Page 91 Wenden Sie qualifiziertem Sony-Personal überprüfen, sich an qualifiziertes Fachpersonal von bevor Sie es wieder benutzen. Sony (gegen eine Gebühr). • Soll das Gerät einige Tage lang nicht • Wenn die Lüftungsöffnungen blockiert benutzt werden, trennen Sie es von der sind, staut sich im Geräteinneren die...
Page 92 • Montieren Sie den Projektor auf keinen werden. Fall selbst an der Decke und hängen Sie ihn nicht alleine um. Wenden Sie sich dazu unbedingt an qualifizierte Sony-Fachleute (kostenpflichtig). • Verwenden Sie bei der Montage des Geräts an der Decke unbedingt einen Sicherungsdraht o.
Page 93 • Vermeiden Sie die Verwendung des • Wenn Sie den Projektor in Höhenlagen Geräts an einem Ort, an dem die über 1.500 m benutzen, setzen Sie Temperatur oder Luftfeuchtigkeit sehr „Höhenlagenmodus“ im Menü Installation hoch sind oder die Temperatur sehr auf „Ein“.
Page 94 Temperatur verhindern, kann es zu werden. einer gewissen Geräuschentwicklung kommen. Dies ist ein normales Ergebnis des Herstellungsprozesses und ist kein Anzeichen für eine Funktionsstörung. Sie sollten sich aber an qualifiziertes Sony- Fachpersonal wenden, wenn es zu ungewöhnlichen Geräuschen kommt. Vorsichtsmaßnahmen...
Page 95 Info zum LCD-Projektor Der LCD-Projektor wurde unter Einsatz von Präzisionstechnologie hergestellt. Es kann jedoch sein, dass im Projektionsbild des LCD-Projektors ständig winzige schwarze und/oder helle Punkte (rote, blaue oder grüne) enthalten sind. Dies ist ein normales Ergebnis des Herstellungsprozesses und ist kein Anzeichen für eine Funktionsstörung.
Page 96 Überprüfen des mitgelieferten Zubehörs Fernbedienung RM-PJ8 (1) Auf Ihrem Computer muss Adobe Acrobat Lithiumbatterie (CR2025) (1) Reader 5.0 oder höher installiert sein, damit Die Batterie ist bereits eingelegt. Sie die auf der CD-ROM gespeicherten Entfernen Sie die Isolierfolie, bevor Sie Bedienungsanleitungen lesen können.
Page 97 Legen Sie eine Lithium-Batterie ein. Mit der Seite 3 (Plus) nach oben. Schließen Sie das Fach für die Lithium-Batterie. VORSICHT Explosionsgefahr bei Verwendung falscher Batterien. Batterien nur durch den vom Hersteller empfohlenen oder einen gleichwertigen Typ ersetzen. Wenn Sie die Batterie entsorgen, müssen Sie die Gesetze der jeweiligen Region und des jeweiligen Landes befolgen.
Page 98 Wählen der Menüsprache Die werkseitige Einstellung für die Sprache zur Anzeige der Menüs, Meldungen usw. ist Englisch. Um die Sprache für die Bildschirmanzeige zu ändern, gehen Sie wie folgt vor: MENU Stecken Sie den Stecker des Netzkabels in die Netzsteckdose. Operation Language English...
Page 99 Anschließen des Projektors Sie können den Projektor an externe Geräte mit einem RGB- oder HDMI-Ausgang anschließen. Des Weiteren können Sie den Projektor anhand der folgenden Verfahren mit externen Geräten verbinden: USB-Anschluss (Typ B) ( Zum Anschluss an einen Computer mit einem USB-Anschluss („Projizieren eines Bildes über eine USB-Verbindung“).
Page 100 USB-Anschluss (Typ A) ( Zum Anschließen an ein USB-WLAN-Modul IFU-WLM3 (nicht mitgeliefert) („Präsentationsfunktion über das Netzwerk“). Tablet/Smartphone USB-WLAN-Modul IFU-WLM3 (nicht mitgeliefert) Computer Hinweise • Unbezeichnete USB-WLAN-Module funktionieren nicht. • Wenn Sie das USB-WLAN-Modul anschließen/trennen, stellen Sie sicher, dass sich der Projektor im Modus Bereitschaft (Bereitschaft: „Niedrig“) befindet oder dass das Netzkabel von der Netzsteckdose getrennt wurde.
Page 101 Projizieren von Bildern Wie groß ein Bild projiziert wird, hängt vom Abstand zwischen Projektor und Leinwand ab. Stellen Sie den Projektor so auf, dass das projizierte Bild auf die Leinwand passt. Einzelheiten zu Projektionsabstand und Projektionsbildgrößen finden Sie unter „Projektionsentfernung“ Eingang Video S-Video...
Page 102 (Beispiel) Um Bilddateien zu projizieren, die auf einem USB-Speichergerät gespeichert sind, siehe „USB Media Viewer“. Um ein Bild über eine USB-Verbindung zu projizieren, siehe „Projizieren eines Bildes über eine USB-Verbindung“. Um die Präsentationsfunktion über das Netzwerk zu nutzen, siehe „Präsentationsfunktion über das Netzwerk“.
Page 103 Einstellen des projizierten Bildes Fokus Größe (Zoom) Position Fokussierring Fußeinstelltaste Vorderer Zoomring Fuß (einstellbar) Projizieren von Bildern...
Page 104 Einstellen der Neigung des Projektors mit dem Vorderer Fuß (einstellbar) Indem Sie über Fußeinstelltaste/hinteren Füße (einstellbar) die Neigung des Projektors ändern, können Sie die Position des projizierten Bildes anpassen. So passen Sie den Winkel an 1 Halten Sie die Fußeinstelltaste gedrückt.
Page 105 Korrigieren der Trapezverzeichnung des projizierten Bildes (Trapezausgleichsfunktion) Normalerweise passt die Trapezausgleichsfunktion das projizierte Bild automatisch an. Die Trapezausgleichsfunktion funktioniert möglicherweise nicht automatisch, wenn die Leinwand geneigt ist. Stellen Sie in diesem Fall den Trapezausgleich manuell ein. 1 Drücken Sie auf der Fernbedienung die KEYSTONE-Taste oder wählen Sie V Trapez im Menü...
Page 106: Ausschalten Des Projektors
Ausschalten des Projektors Drücken Sie die Taste ?/1 am Hauptgerät bzw. auf der Fernbedienung. Der Projektor wird heruntergefahren und ausgeschaltet. Wenn Sie innerhalb von 10 Sekunden die Taste ?/1 erneut drücken, wird das Herunterfahren abgebrochen. Hinweis Schalten Sie den Projektor nicht kurz nach dem Aufleuchten der Lampe aus. Andernfalls kann es zu einer Fehlfunktion der Lampe kommen (sie leuchtet nicht usw.).
Page 107 Am Projektor liegt eine Funktionsstörung vor. Die Ursache wird durch die Häufigkeit des Blinkens angegeben. Lesen Sie zur Behebung des Problems die folgenden Hinweise. Sollte die Störung bestehen bleiben, wenden Sie sich an qualifiziertes Sony-Personal. Blinkt zweimal Die Temperatur im Inneren ist ungewöhnlich hoch. Überprüfen Sie Folgendes.
Page 108: Austauschen Der Lampe
Feuergefahr. Greifen Sie nicht mit den Händen in den Steckplatz. Hinweise • Wenn die Lampe zerbricht, wenden Sie sich an qualifiziertes Sony-Personal. Tauschen Sie die Lampe nicht selbst aus. • Achten Sie beim Herausnehmen der Lampe darauf, dass Sie sie gerade herausziehen und dabei an der gekennzeichneten Position halten.
Page 109 Setzen Sie die neue Lampe bis zum Schließen Sie das Netzkabel an eine Anschlag ein, so dass sie richtig sitzt. Netzsteckdose an und schalten Sie den Ziehen Sie die 2 Schrauben an. Projektor ein. Setzen Sie den Lampentimer zurück, damit zum nächsten Lampentausch eine Benachrichtigung angezeigt wird.
Page 110: Reinigen Des Luftfilters
Falls der Luftfilter auch nach dem Reinigen nicht frei von Staub ist, tauschen Sie den Luftfilter gegen einen neuen aus. Um Einzelheiten über den neuen Luftfilter zu erfahren, konsultieren Sie bitte qualifiziertes Sony-Personal. Vorsicht Wenn Sie den Luftfilter nicht regelmäßig reinigen, kann sich Staub ansammeln und den Filter verstopfen.
Page 112 Per i clienti in Europa Per ridurre il rischio di incendi o Questo prodotto è stato fabbricato da o per scosse elettriche, non esporre conto di Sony Corporation, 1-7-1 Konan questo apparato alla pioggia o Minato-ku Tokyo, 108-0075 Giappone. all’umidità.
Page 113 Se è incendi o danni all’unità. Per consentire necessaria una regolazione della tensione, un’adeguata circolazione dell’aria e rivolgersi a personale Sony qualificato. impedire l’accumulo di calore all’interno, • Se dei liquidi o degli oggetti dovessero attenersi alle indicazioni riportate di cadere nel mobile, scollegare l’unità...
Page 114 • Non montare mai il proiettore sul soffitto climatizzatore. L’installazione in una né spostarlo da soli. Per l’installazione posizione di questo genere potrebbe rivolgersi a personale Sony qualificato (a provocare problemi di funzionamento pagamento). dell’unità, dovuti alla condensazione • Se si installa l’unità sul soffitto, accertarsi dell’umidità...
Page 115 • Evitare di installare l’unità in prossimità di Pulizia dell’obiettivo e del un sensore di calore o di fumo. telaio L’installazione in tali posizioni può causare problemi di funzionamento del • Scollegare il cavo di alimentazione CA sensore. dalla presa CA prima della pulizia. •...
Page 116 Tuttavia, in caso di risultato normale del processo di rumori anomali è consigliabile rivolgersi a fabbricazione e non è indice di problemi di personale Sony qualificato. funzionamento. Inoltre, usando più proiettori LCD per proiettare su uno schermo, anche se sono...
Page 117 Verifica degli accessori in dotazione Telecomando RM-PJ8 (1) Installazione di Projector Batteria al litio (CR2025) (1) Station for Network La batteria è già installata. Prima di Presentation utilizzare il telecomando, rimuovere la pellicola di isolamento. Chiudere tutte le applicazioni in esecuzione.
Page 118 Inserire una batteria al litio. Con la parte anteriore 3 (+) rivolta verso l’alto. Chiudere l’alloggiamento della batteria al litio. ATTENZIONE Se una batteria non viene sostituita correttamente vi è il rischio di esplosione. Sostituire una batteria con una uguale o simile seguendo le raccomandazioni del produttore.
Page 119: Selezione Della Lingua Del Menu
Selezione della lingua del menu L’impostazione di fabbrica relativa alla lingua di visualizzazione di menu, messaggi e simili è l’inglese. Per cambiare la lingua delle indicazioni a schermo, procedere come indicato di seguito: MENU Inserire il cavo di alimentazione CA in una presa a muro.
Page 120: Collegamento Del Proiettore
Collegamento del proiettore Il proiettore può essere connesso a dispositivi esterni tramite un connettore di uscita RGB o HDMI. Inoltre, per connettere il proiettore a dispositivi esterni è possibile adottare i seguenti metodi: Connettore USB (tipo B) ( Per il collegamento a un computer con un connettore USB (“Proiezione di un’immagine tramite la connessione USB”).
Page 121 Connettore USB (tipo A) ( Per il collegamento di un modulo LAN wireless USB IFU-WLM3 (non in dotazione) (“Funzione di presentazione tramite rete”). PC tablet/smartphone Modulo LAN wireless USB IFU-WLM3 (non in dotazione) Computer Note • I moduli LAN wireless USB non specificati non funzionano. •...
Page 122 Proiezione dell’immagine Le dimensioni dell’immagine proiettata dipendono dalla distanza tra il proiettore e lo schermo. Installare il proiettore in modo che l’immagine proiettata rientri nelle dimensioni dello schermo. Per i dettagli sulle distanze di proiezione e sulle dimensioni dell’immagine proiettata, “Distanza di proiezione”...
Page 123 Per proiettare file di immagini salvati su un dispositivo di memoria USB, vedere “USB Media Viewer”. Per proiettare un’immagine tramite la connessione USB, vedere “Proiezione di un’immagine tramite la connessione USB”. Per utilizzare la Funzione di presentazione tramite rete, vedere “Funzione di presentazione tramite rete”.
Page 124 Regolazione dell’immagine proiettata Messa a fuoco Dimensioni (Zoom) Posizione Ghiera della messa a fuoco Pulsante di regolazione piedino Piedini Ghiera dello zoom anteriori (regolabili) Proiezione dell’immagine...
Page 125 Regolazione dell’inclinazione del proiettore tramite i piedini anteriori (regolabili) Modificando l’inclinazione del proiettore con i pulsanti di regolazione piedino/i piedini anteriori (regolabili), è possibile regolare la posizione dell’immagine proiettata. Come regolare l’angolazione 1 Tenere premuti i pulsanti di regolazione piedino. 2 Alzare la parte anteriore del proiettore per regolare l’angolazione.
Page 126 Correzione della distorsione trapezoidale dell’immagine proiettata (funzione Trapezio) Normalmente la funzione Trapezio regola automaticamente l’immagine proiettata. Se lo schermo è inclinato, la funzione Trapezio potrebbe non funzionare automaticamente. In questo caso, impostare la funzione manualmente. 1 Premere il tasto KEYSTONE sul telecomando o selezionare Trapezio V nel menu Installazione.
Page 127 Spegnimento Premere il tasto ?/1 sull’unità o sul telecomando. Il proiettore si spegne e l’alimentazione viene disattivata. Premendo nuovamente il tasto ?/ 1 entro 10 secondi, lo spegnimento viene annullato. Nota Non spegnere il proiettore subito dopo l’accensione della lampada. In caso contrario potrebbe verificarsi un malfunzionamento della lampada (non si accende ecc.).
Page 128 Lampeggiante, rossa Il proiettore è in uno stato anomalo. I sintomi sono indicati dal numero di lampeggi. Cercare di risolvere il problema in base alle seguenti indicazioni. Se il problema persiste, rivolgersi a personale Sony qualificato. Due lampeggi La temperatura interna è insolitamente elevata. Controllare le voci sottostanti.
Page 129: Sostituzione Della Lampada
Non inserire le mani nell’alloggiamento. Note • Se la lampada si rompe, rivolgersi a personale Sony qualificato. Non sostituire personalmente la lampada. • Durante la rimozione della lampada, afferrarne il punto di presa e tirarla nella posizione prevista. Se si tocca una parte della lampada diversa dalla posizione prevista, si potrebbero riportare infortuni o ustioni.
Page 130 Inserire completamente la nuova Collegare il cavo di alimentazione CA lampada finché è saldamente in a una presa a muro e accendere il posizione. Serrare le 2 viti. proiettore. Azzerare il timer della lampada per la notifica della successiva sostituzione. Selezionare “Lamp Timer Reset”...
Page 131 (pagina 18). Se non è possibile togliere la polvere dal filtro dell’aria anche dopo la pulizia, sostituirlo con un filtro nuovo. Per i dettagli sul nuovo filtro dell’aria, rivolgersi al personale Sony qualificato. Attenzione Se si trascura la pulizia del filtro dell’aria, la polvere può...
Page 133 • • • • • • • • • • • • • • • • • • •...
Page 134 • • • • • • • • • • • • ° °...
Page 135 • • • • • • • • • •...
Page 137 • • • • • • • • • • •...
Page 138 MENU Operation Language English Status OnStatus OnStatus Security Lock Control Key Lock Back V v B b...
Page 140 • • • •...
Page 141 B USB A USB...
Page 142 • •...
Page 144 • •...
Page 145 V v B b...
Page 147 • • • • •...
Page 148 • • • •...

This manual is also suitable for:

Vpl-ex272 Vpl-ex246 Vpl-ew246 Vpl-ex242 Vpl-ex226 Vpl-ex222 ... Show all

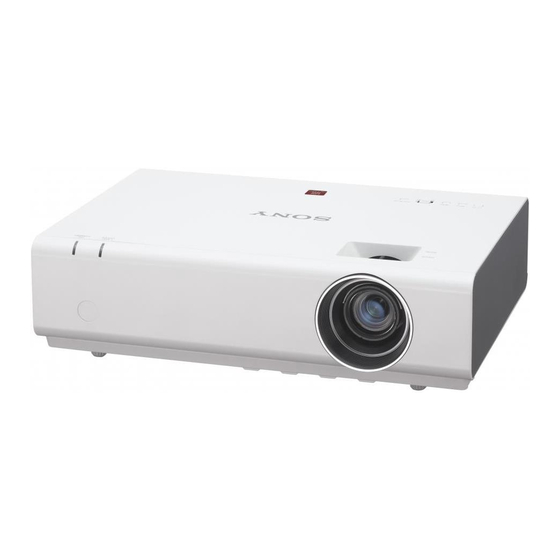

Sony VPL-EW276 Quick Reference Manual
