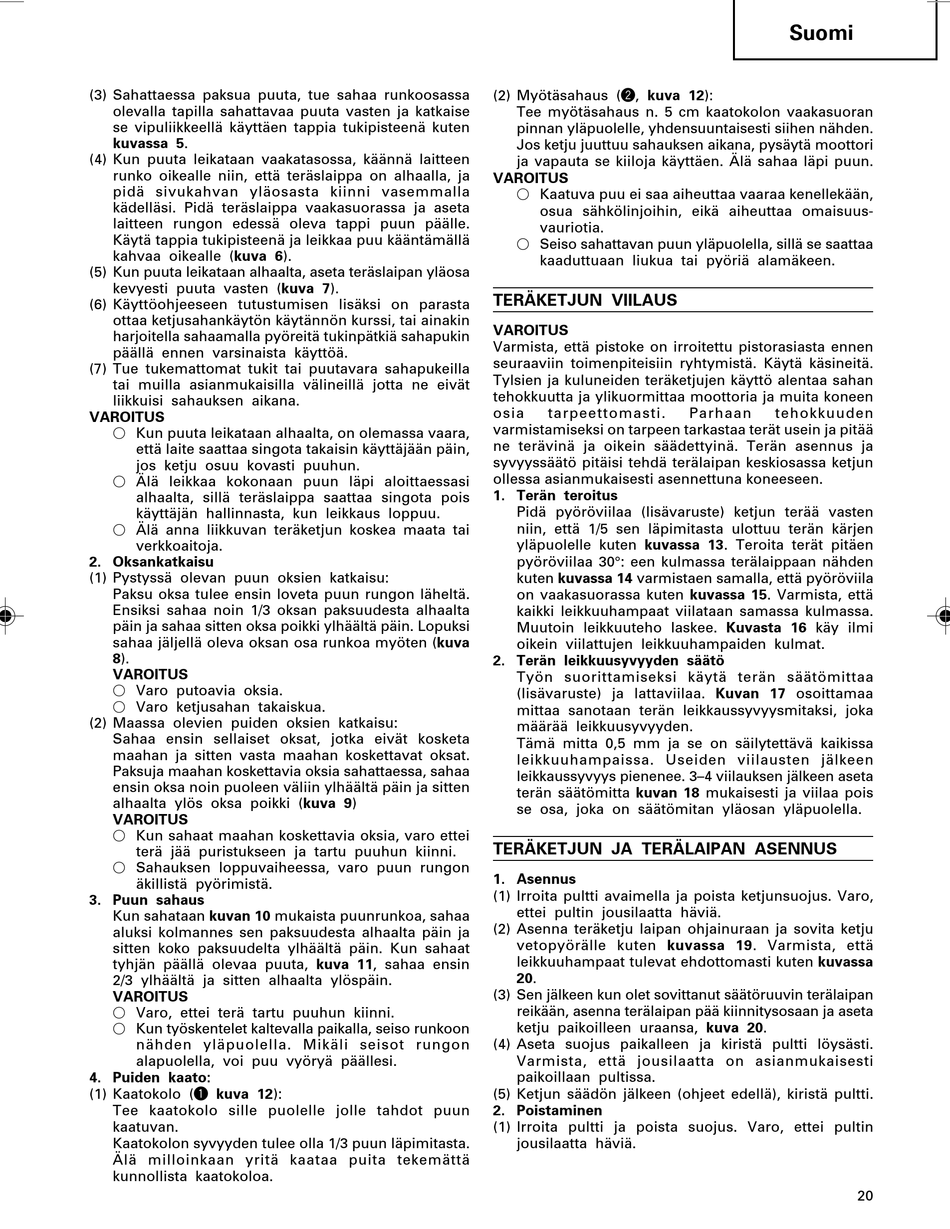

(3) Sahattaessa paksua puuta, tue sahaa runkoosassa
olevalla tapilla sahattavaa puuta vasten ja katkaise
se vipuliikkeellä käyttäen tappia tukipisteenä kuten
kuvassa 5.
(4) Kun puuta leikataan vaakatasossa, käännä laitteen
runko oikealle niin, että teräslaippa on alhaalla, ja
pidä sivukahvan yläosasta kiinni vasemmalla
kädelläsi. Pidä teräslaippa vaakasuorassa ja aseta
laitteen rungon edessä oleva tappi puun päälle.
Käytä tappia tukipisteenä ja leikkaa puu kääntämällä
kahvaa oikealle (kuva 6).
(5) Kun puuta leikataan alhaalta, aseta teräslaipan yläosa
kevyesti puuta vasten (kuva 7).
(6) Käyttöohjeeseen tutustumisen lisäksi on parasta
ottaa ketjusahankäytön käytännön kurssi, tai ainakin
harjoitella sahaamalla pyöreitä tukinpätkiä sahapukin
päällä ennen varsinaista käyttöä.
(7) Tue tukemattomat tukit tai puutavara sahapukeilla
tai muilla asianmukaisilla välineillä jotta ne eivät
liikkuisi sahauksen aikana.
VAROITUS
Kun puuta leikataan alhaalta, on olemassa vaara,
että laite saattaa singota takaisin käyttäjään päin,
jos ketju osuu kovasti puuhun.
Älä leikkaa kokonaan puun läpi aloittaessasi
alhaalta, sillä teräslaippa saattaa singota pois
käyttäjän hallinnasta, kun leikkaus loppuu.
Älä anna liikkuvan teräketjun koskea maata tai
verkkoaitoja.
2. Oksankatkaisu
(1) Pystyssä olevan puun oksien katkaisu:
Paksu oksa tulee ensin loveta puun rungon läheltä.
Ensiksi sahaa noin 1/3 oksan paksuudesta alhaalta
päin ja sahaa sitten oksa poikki ylhäältä päin. Lopuksi
sahaa jäljellä oleva oksan osa runkoa myöten (kuva
8).
VAROITUS
Varo putoavia oksia.
Varo ketjusahan takaiskua.
(2) Maassa olevien puiden oksien katkaisu:
Sahaa ensin sellaiset oksat, jotka eivät kosketa
maahan ja sitten vasta maahan koskettavat oksat.
Paksuja maahan koskettavia oksia sahattaessa, sahaa
ensin oksa noin puoleen väliin ylhäältä päin ja sitten
alhaalta ylös oksa poikki (kuva 9)
VAROITUS
Kun sahaat maahan koskettavia oksia, varo ettei
terä jää puristukseen ja tartu puuhun kiinni.
Sahauksen loppuvaiheessa, varo puun rungon
äkillistä pyörimistä.
3. Puun sahaus
Kun sahataan kuvan 10 mukaista puunrunkoa, sahaa
aluksi kolmannes sen paksuudesta alhaalta päin ja
sitten koko paksuudelta ylhäältä päin. Kun sahaat
tyhjän päällä olevaa puuta, kuva 11, sahaa ensin
2/3 ylhäältä ja sitten alhaalta ylöspäin.
VAROITUS
Varo, ettei terä tartu puuhun kiinni.
Kun työskentelet kaltevalla paikalla, seiso runkoon
nähden yläpuolella. Mikäli seisot rungon
alapuolella, voi puu vyöryä päällesi.
4. Puiden kaato:
(1) Kaatokolo (q kuva 12):
Tee kaatokolo sille puolelle jolle tahdot puun
kaatuvan.
Kaatokolon syvyyden tulee olla 1/3 puun läpimitasta.
Älä milloinkaan yritä kaataa puita tekemättä
kunnollista kaatokoloa.
(2) Myötäsahaus (w, kuva 12):
Tee myötäsahaus n. 5 cm kaatokolon vaakasuoran
pinnan yläpuolelle, yhdensuuntaisesti siihen nähden.
Jos ketju juuttuu sahauksen aikana, pysäytä moottori
ja vapauta se kiiloja käyttäen. Älä sahaa läpi puun.
VAROITUS
Kaatuva puu ei saa aiheuttaa vaaraa kenellekään,
osua sähkölinjoihin, eikä aiheuttaa omaisuus-
vauriotia.
Seiso sahattavan puun yläpuolella, sillä se saattaa
kaaduttuaan liukua tai pyöriä alamäkeen.
TERÄKETJUN VIILAUS
VAROITUS
Varmista, että pistoke on irroitettu pistorasiasta ennen
seuraaviin toimenpiteisiin ryhtymistä. Käytä käsineitä.
Tylsien ja kuluneiden teräketjujen käyttö alentaa sahan
tehokkuutta ja ylikuormittaa moottoria ja muita koneen
osia tarpeettomasti.
varmistamiseksi on tarpeen tarkastaa terät usein ja pitää
ne terävinä ja oikein säädettyinä. Terän asennus ja
syvyyssäätö pitäisi tehdä terälaipan keskiosassa ketjun
ollessa asianmukaisesti asennettuna koneeseen.
1. Terän teroitus
Pidä pyöröviilaa (lisävaruste) ketjun terää vasten
niin, että 1/5 sen läpimitasta ulottuu terän kärjen
yläpuolelle kuten kuvassa 13. Teroita terät pitäen
pyöröviilaa 30°: een kulmassa terälaippaan nähden
kuten kuvassa 14 varmistaen samalla, että pyöröviila
on vaakasuorassa kuten kuvassa 15. Varmista, että
kaikki leikkuuhampaat viilataan samassa kulmassa.
Muutoin leikkuuteho laskee. Kuvasta 16 käy ilmi
oikein viilattujen leikkuuhampaiden kulmat.
2. Terän leikkuusyvyyden säätö
Työn suorittamiseksi käytä terän säätömittaa
(lisävaruste) ja lattaviilaa. Kuvan 17 osoittamaa
mittaa sanotaan terän leikkaussyvyysmitaksi, joka
määrää leikkuusyvyyden.
Tämä mitta 0,5 mm ja se on säilytettävä kaikissa
leikkuuhampaissa. Useiden viilausten jälkeen
leikkaussyvyys pienenee. 3–4 viilauksen jälkeen aseta
terän säätömitta kuvan 18 mukaisesti ja viilaa pois
se osa, joka on säätömitan yläosan yläpuolella.
TERÄKETJUN JA TERÄLAIPAN ASENNUS
1. Asennus
(1) Irroita pultti avaimella ja poista ketjunsuojus. Varo,
ettei pultin jousilaatta häviä.
(2) Asenna teräketju laipan ohjainuraan ja sovita ketju
vetopyörälle kuten kuvassa 19. Varmista, että
leikkuuhampaat tulevat ehdottomasti kuten kuvassa
20.
(3) Sen jälkeen kun olet sovittanut säätöruuvin terälaipan
reikään, asenna terälaipan pää kiinnitysosaan ja aseta
ketju paikoilleen uraansa, kuva 20.
(4) Aseta suojus paikalleen ja kiristä pultti löysästi.
Varmista, että jousilaatta on asianmukaisesti
paikoillaan pultissa.
(5) Ketjun säädön jälkeen (ohjeet edellä), kiristä pultti.
2. Poistaminen
(1) Irroita pultti ja poista suojus. Varo, ettei pultin
jousilaatta häviä.
Suomi
Parhaan tehokkuuden
20
