INSTRUCCIONES DE INSTALACIÓN PARA LA ESTUFA DE GAS
LA INSTALACIÓN Y EL SERVICIO DEBEN SER EFECTUADOS POR UN INSTALADOR CALIFICADO.
IMPORTANTE: GUARDE ESTAS INSTRUCCIONES PARA USO DEL INSPECTOR LOCAL DE
ELECTRICIDAD. LEA Y GUARDE ESTAS INSTRUCCIONES PARA REFERENCIA FUTURA.
OBSERVE CÓDIGOS GOBERNANTES Y ORDENANZAS.
Si la información contenida en este manual no es seguida exactamente,
puede ocurrir un incendio o explosión causando daños materiales, lesión personal o la
muerte.
PARA SU SEGURIDAD:
— No almacene ni utilice gasolina u otros vapores y líquidos inflamables en la
proximidad de éste o de cualquier otro electrodoméstico.
— QUE DEBE HACER SI PERCIBE UN OLOR A GAS:
• No trate de encender ningún electrodoméstico.
• No toque ningún interruptor eléctrico; no use ningún teléfono en su edificio.
• Llame a su proveedor de gas desde el teléfono de un vecino. Siga las instrucciones
del proveedor de gas.
• Si no logra comunicarse con su proveedor de gas, llame al departamento de
bomberos.
— La instalación y el servicio de mantenimiento deben ser efectuados por un instalador
calificado, la agencia de servicio o el proveedor de gas.
(75.9 cm Mín.)
Si hay una pared:
5" Mín.
(12.7 cm Mín.)
lado izquierdo
G
F
Tomacorriente de pared
puesto a tierra
No pellizque el cordón eléctrico entre la estufa y la pared.
No selle la estufa a los armarios laterales.
A. ALTURA B. ANCHO
41 5/8" (105.7 cm) Min. 29 7/8"
42 5/8" (108.3 cm) Max. ( 75.9 cm)
El diagrama del cableado de este modelo está incluido en esta manual (vea la pagina 20).
Impreso en Canada
29 7/8" Mín.
Véa
Nota
18" Mín.
(45.7 cm Mín.)
Si hay una pared:
5" Mín.
(12.7 cm Mín.)
lado derecho
(61 cm Mín.)
24 1/2" Máx.
(62.2 cm Máx.)
C. PROFUNDIDAD AL D.
FRENTE DE LA ESTUFA
27 1/2" 35 3/4" (90.8 cm) Min.
(69.9 cm) 36 3/4" (93.3 cm) Max.
13" Max.
(33 cm Max.)
D
NOTA: Un espacio mínimo de 24" (61 cm) entre la
superficie de la estufa y el fondo del armario cuando el
24" Mín.
fondo del armario de madera o metal está protegido
por no menos de 1/4" (0.64 cm) de madera resistente al
fuego cubierta por una lámina metálica de MSG, número
28, 0.015" (0.4 mm) de acero inoxidable, 0.024" (0.6
mm) de aluminio, o 0.02" (0.5 mm) de cobre.
Un espacio mínimo de 30" (76.2 cm) cuando el armario
no está protegido.

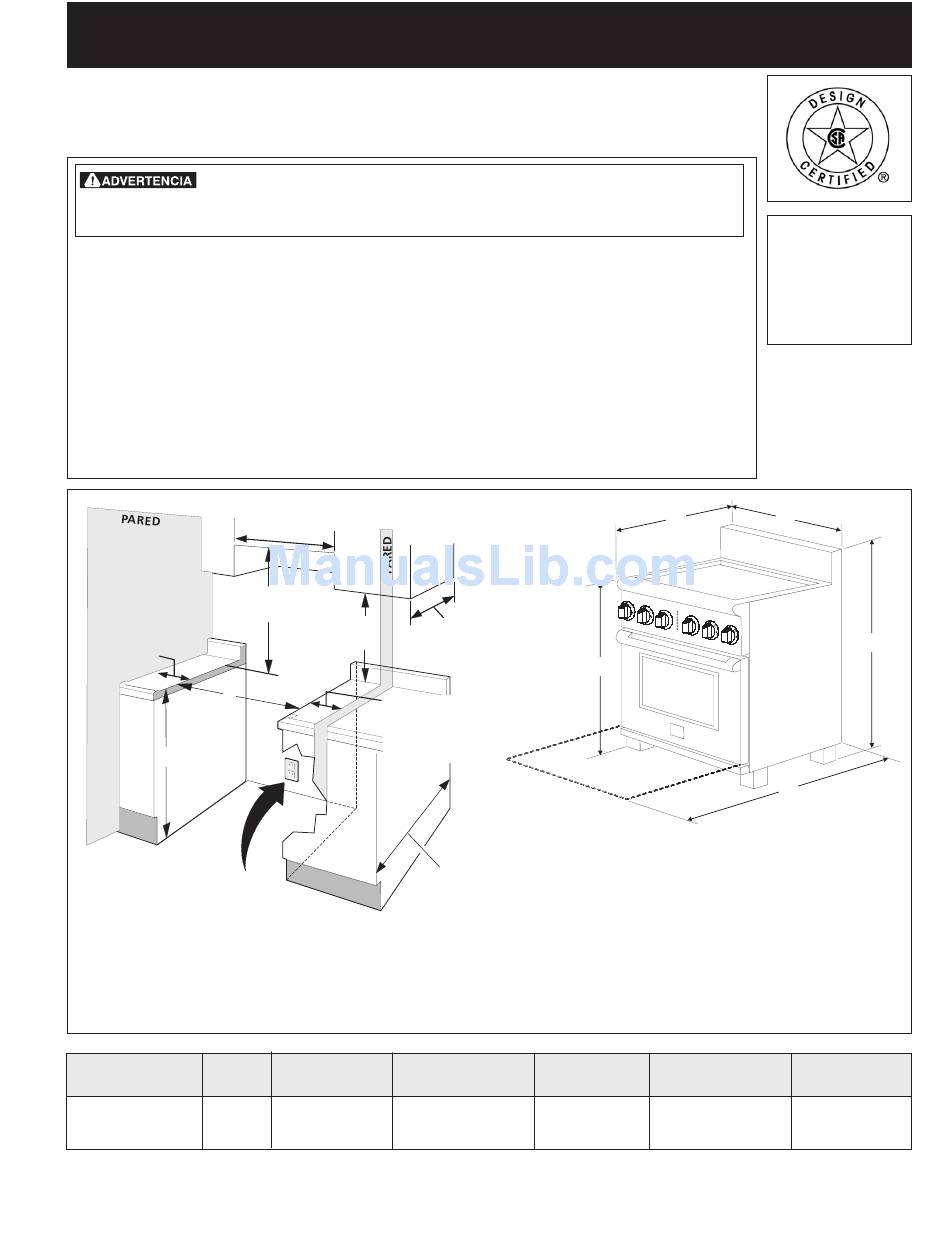

Figura 1
ALTURA DE LA E. PROFUNDIDAD CON
CUBIERTA PUERTA ABIERTA
45 1/2"
(115.6 cm)
Diagrama de la instalación alámbrica - página 20
11
Nota: Para
electrodomésticos
instalados en
el estado de
Massachussets.
Vea página 12.
C B
E
F. ALTURA DE G. ANCHO MíNIMO
MOSTRADOR PARA LA ABERTURA
36" (91.4 cm) Standard
35 3/4" (90.8 cm) Min.
P/N 318201775 (1302) Rev. E
English - pages 1-10; Español - páginas 11-19
A
30 1/16"
(76.4 cm)
