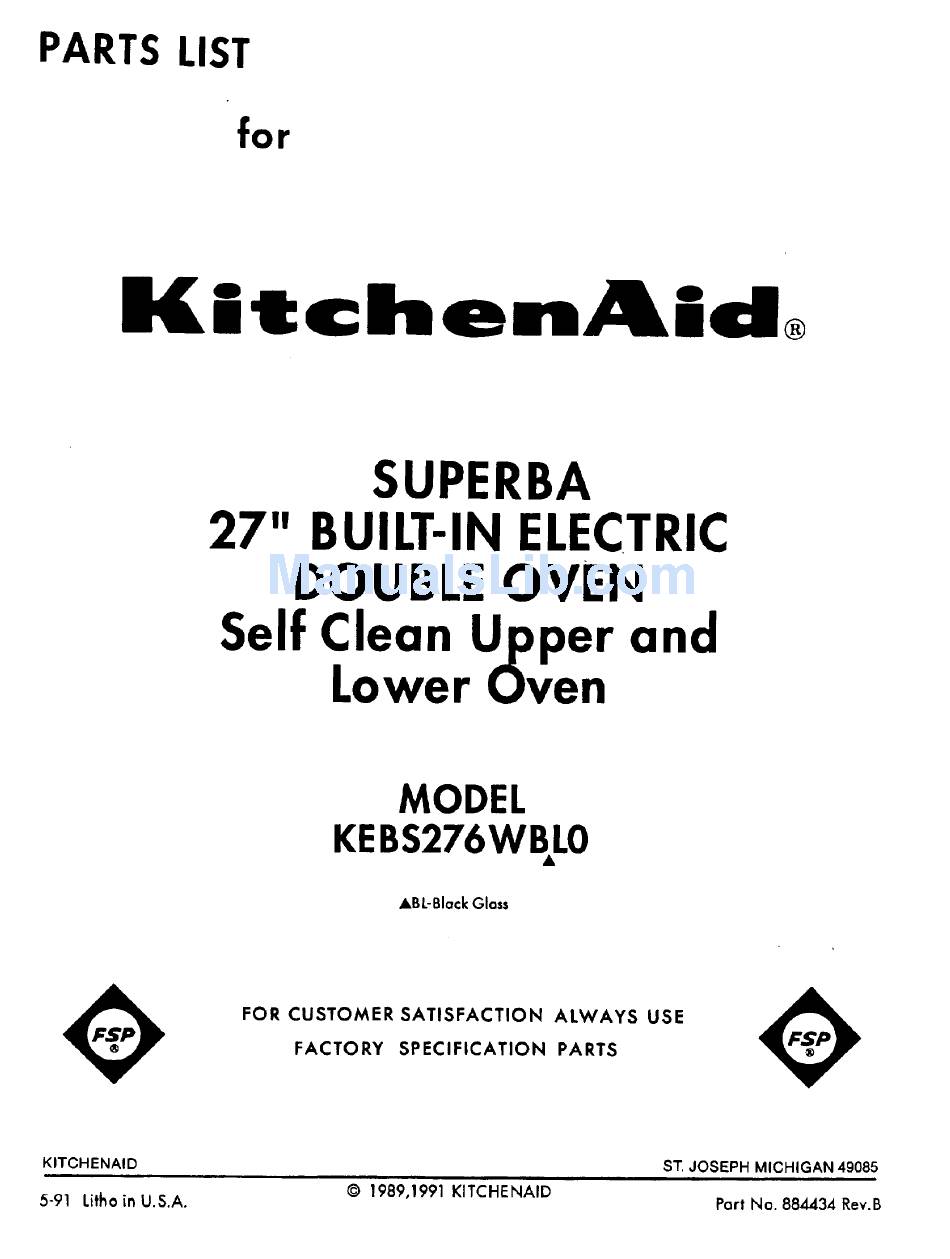

KitchenAid SUPERBA KEBS276WBL0 Parts List
27" built-in electric double oven self clean upper and lower oven
Hide thumbs
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
page
of
17
Go
/
17
Bookmarks
Advertisement
Quick Links
Download this manual
Previous
Page
Next
Page
1
2
3
4
5
Advertisement
Related Manuals for KitchenAid SUPERBA KEBS276WBL0
Oven KitchenAid KEBS146W Use And Care Manual
Electric 27" and 24" built-in single and double self cleaning ovens (31 pages)
Oven KitchenAid KEBS276WBL2 Parts List
Superba 27" built-in electric double oven self clean upper and lower oven (18 pages)
Oven KitchenAid KEBS276WBL3 Parts List
Superba 27" built−in electric double oven self clean upper and lower oven (17 pages)
Oven KitchenAid Superba KEBS276WBL1 Parts List
27" built-in electric double oven self-clean upper and lower oven (17 pages)
Oven KitchenAid KEBS276X Use And Care Manual
Electric 27" and 24" built-in double self-cleaning ovens (32 pages)
Oven KitchenAid (KESO-176S BL) SINGLE OVEN Use & Care Manual
Built-in self-clean electric ovens with electronic clock (40 pages)
Oven KitchenAid SUPERBA KEBS276BBL1 Parts List
27" built−in electric double oven self clean upper and lower oven (10 pages)
Oven KitchenAid SUPERBA KEBS276BBL2 Parts List
27" built−in electric double oven self clean upper and lower oven (10 pages)
Oven KitchenAid KEBS276XBL0 Parts List
Superba 27" built−in electric double oven self clean upper and lower oven (17 pages)
Oven KitchenAid KEBS276XBL2 Parts List
Superba 27" built−in electric double oven self clean upper and lower oven (16 pages)
Oven KitchenAid KEBS276YBL3 Parts List
Superba 27" built−in electric double oven self clean upper and lower oven (9 pages)
Oven KitchenAid KEBS276YBL4 Parts List
Superba 27" built−in electric double oven self clean upper and lower oven (10 pages)
Oven KitchenAid KEBS276SBL3 Parts List
27" electric built-in double self-clean oven (16 pages)
Oven KitchenAid KEBS276YBL0 Parts List
Superba 27" built−in electric double oven self clean upper and lower oven (9 pages)
Oven KitchenAid KEBS276YBL1 Parts List
Superba 27" built−in electric double oven self clean upper and lower oven (10 pages)
Oven KitchenAid KEBS177SWH - 27 Inch Single Electric Wall Oven Installation Instructions Manual
Electric built-in single & double ovens (6 pages)
Summary of Contents for KitchenAid SUPERBA KEBS276WBL0
Page 3
NOTE:The screws and nuts required to attach a part are listed immediately following that part. 3178273 Thermostat Upper Oven 155023 Screw (2) 3178233 Switch, Selector Upper Oven 155023 Screw (2) 4168598 Light, Indicator 3179891 Switch, Oven Light 4173385 Insert, Top 3177804 Bracket, Control 4173071...
Page 5
NOTE:The screws and nuts required to attach a part are listed immediately following that part. 3177545 Bracket, Conduit 3177623 Cabinet, Back 300890 Screw (14) 3177446 Housing, Light 300890 Screw (2) 3177981 Socket, Light 300890 Screw(2) 3178136 Cabinet, Top 300890 Screw (5) 3177436 Top, Module 300890...
Page 6
3177755 Vent, Middle Trim 3180022 Screw (4) 4168863 Screw (2) 3179922 Vent, Tube (Upper, Female) 3179923 Vent, Tube (Upper, Male) 300890 Screw 3178614 Shield, Vent 300890 Screw (2) 3178133 Extension, Shelf 3177991 Screw (8) 4168203 Cover, Cap Tube 4159445 Screw 4167518 Plate, Cover 4168874...
Page 8
NOTE:The screws and nuts required to attach a part are listed immediately following that part. 3177446 Housing, Light 300890 Screw (2) 3177981 Socket, Light 3177436 Top, Module 300890 Screw (8) 4168492 Tube, Vent 3179117 Screw (3) 3177457 Liner, Oven 3177572 Side, Module (R.H.
Page 9
FOLLOWING PARTS NOT ILLUSTRATED 3177862 Insulation, Wrap 3177868 Insulation, Back...
Page 11
NOTE:The screws and nuts required to attach a part are listed immediately following that part. 3177585 Liner, Door 4168863 Screw (6) 3178001 Screw, Black (2) 3178584 Gasket, Window 3179693 Spacer, Window 3177831 Latch, Strike 300890 Screw (2) 3177718 Insulation Retainer 300890 Screw (4) 4163855...
Page 13
NOTE:The screws and nuts required to attach a part are listed immediately following that part. 3178089 Shelf, Component 300890 Screw (7) 258076 Block, Terminal 98445 Screw (2) 4159035 Bushing 3178668 Switch, Latch 98106 Screw (2) 3178185 Insulator, Switch 3177662 Guard, Latch 3177991 Screw (1) 254225...
Page 15
NOTE:The screws and nuts required to attach a part are listed immediately following that part. 3177457 Liner, Oven 3180164 Element, Broil 3179117 Screw (4) 4164251 Grill, Broiler 3179791 Pan, Broiler 3178093 Rack, Offset 3178105 Rack, Oven 661416 Element, Bake 3179117 Screw (2) 4167277 Nut, Meat Probe...
Page 17
3179941 Harness Wire (Door Switch Upper) 3179962 Harness Wire (Door Switch Lower) 3179919 Harness Wire (Lower Oven) 3179918 Harness Wire (Upper Oven) 3179940 Harness Adapter Meat Probe 3179668 Standoff, Wire 300890 Screw (4) 3179669 Clamp, Wire 4159037 Clamp, Wire 3179939 Harness, Wire Meat Probe 112432 Nut,Hex (3)
