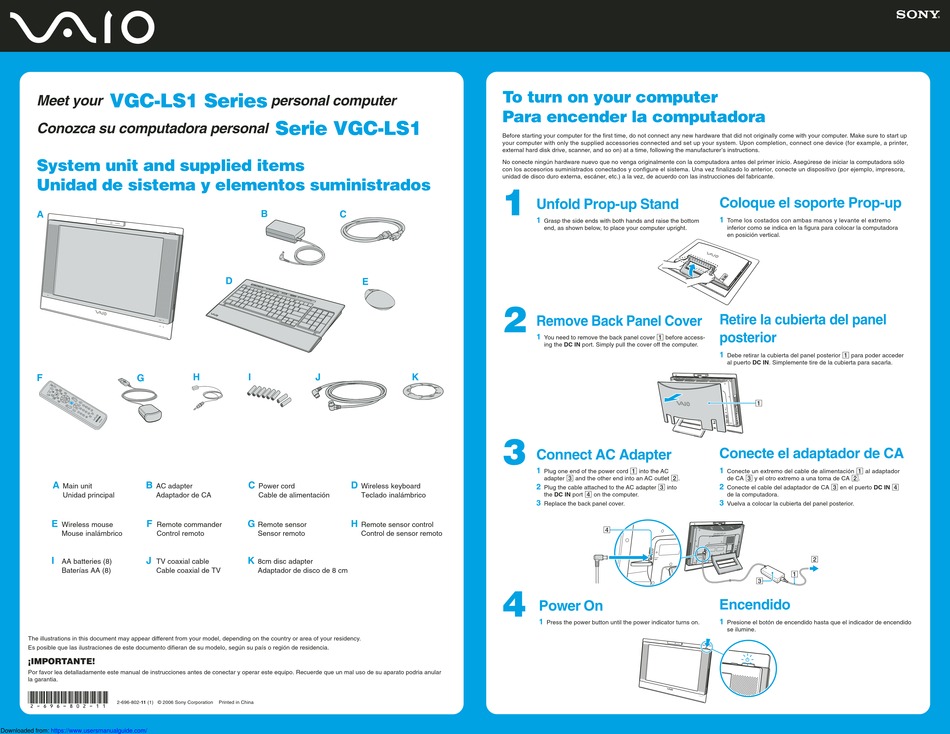

Sony VAIO VGC-LS1 Series Manual

VGC-LS1 Series
Meet your
Conozca su computadora personal
System unit and supplied items
Unidad de sistema y elementos suministrados
A
F
G
A B
Main unit AC adapter
Unidad principal Adaptador de CA
E F
Wireless mouse Remote commander
Mouse inalámbrico Control remoto
I J
AA batteries (8) TV coaxial cable
Baterías AA (8) Cable coaxial de TV
The illustrations in this document may appear different from your model, depending on the country or area of your residency.
Es posible que las ilustraciones de este documento difieran de su modelo, según su país o región de residencia.
¡IMPORTANTE!
Por favor lea detalladamente este manual de instrucciones antes de conectar y operar este equipo. Recuerde que un mal uso de su aparato podria anular
la garantia.
2-696-802-11 (1) © 2006 Sony Corporation
Downloaded from: https://www.usersmanualguide.com/
personal computer
Serie VGC-LS1
B
C
D E
H I J
C D
Power cord Wireless keyboard
Cable de alimentación Teclado inalámbrico
G H
Remote sensor Remote sensor control
Sensor remoto Control de sensor remoto
K
8cm disc adapter
Adaptador de disco de 8 cm
Printed in China
To turn on your computer
Para encender la computadora
Before starting your computer for the first time, do not connect any new hardware that did not originally come with your computer. Make sure to start up
your computer with only the supplied accessories connected and set up your system. Upon completion, connect one device (for example, a printer,
external hard disk drive, scanner, and so on) at a time, following the manufacturer's instructions.
No conecte ningún hardware nuevo que no venga originalmente con la computadora antes del primer inicio. Asegúrese de iniciar la computadora sólo
con los accesorios suministrados conectados y configure el sistema. Una vez finalizado lo anterior, conecte un dispositivo (por ejemplo, impresora,
unidad de disco duro externa, escáner, etc.) a la vez, de acuerdo con las instrucciones del fabricante.
1
Unfold Prop-up Stand
1
Grasp the side ends with both hands and raise the bottom
end, as shown below, to place your computer upright.
2
Remove Back Panel Cover
1
You need to remove the back panel cover 1 before access-
ing the DC IN port. Simply pull the cover off the computer.
K
3
Connect AC Adapter
1 Plug one end of the power cord 1 into the AC
adapter 3 and the other end into an AC outlet 2.
2
Plug the cable attached to the AC adapter 3 into
the DC IN port 4 on the computer.
3
Replace the back panel cover.
4
Power On
1
Press the power button until the power indicator turns on.
Coloque el soporte Prop-up
1
Tome los costados con ambas manos y levante el extremo
inferior como se indica en la figura para colocar la computadora
en posición vertical.
Retire la cubierta del panel
posterior
1
Debe retirar la cubierta del panel posterior 1 para poder acceder
al puerto DC IN. Simplemente tire de la cubierta para sacarla.
1
Conecte el adaptador de CA
1 Conecte un extremo del cable de alimentación 1 al adaptador
de CA 3 y el otro extremo a una toma de CA 2.
2
Conecte el cable del adaptador de CA 3 en el puerto DC IN 4
de la computadora.
3
Vuelva a colocar la cubierta del panel posterior.
4
3
Encendido
1
Presione el botón de encendido hasta que el indicador de encendido
se ilumine.
2
1
