Summary of Contents for Panasonic F-60TAN

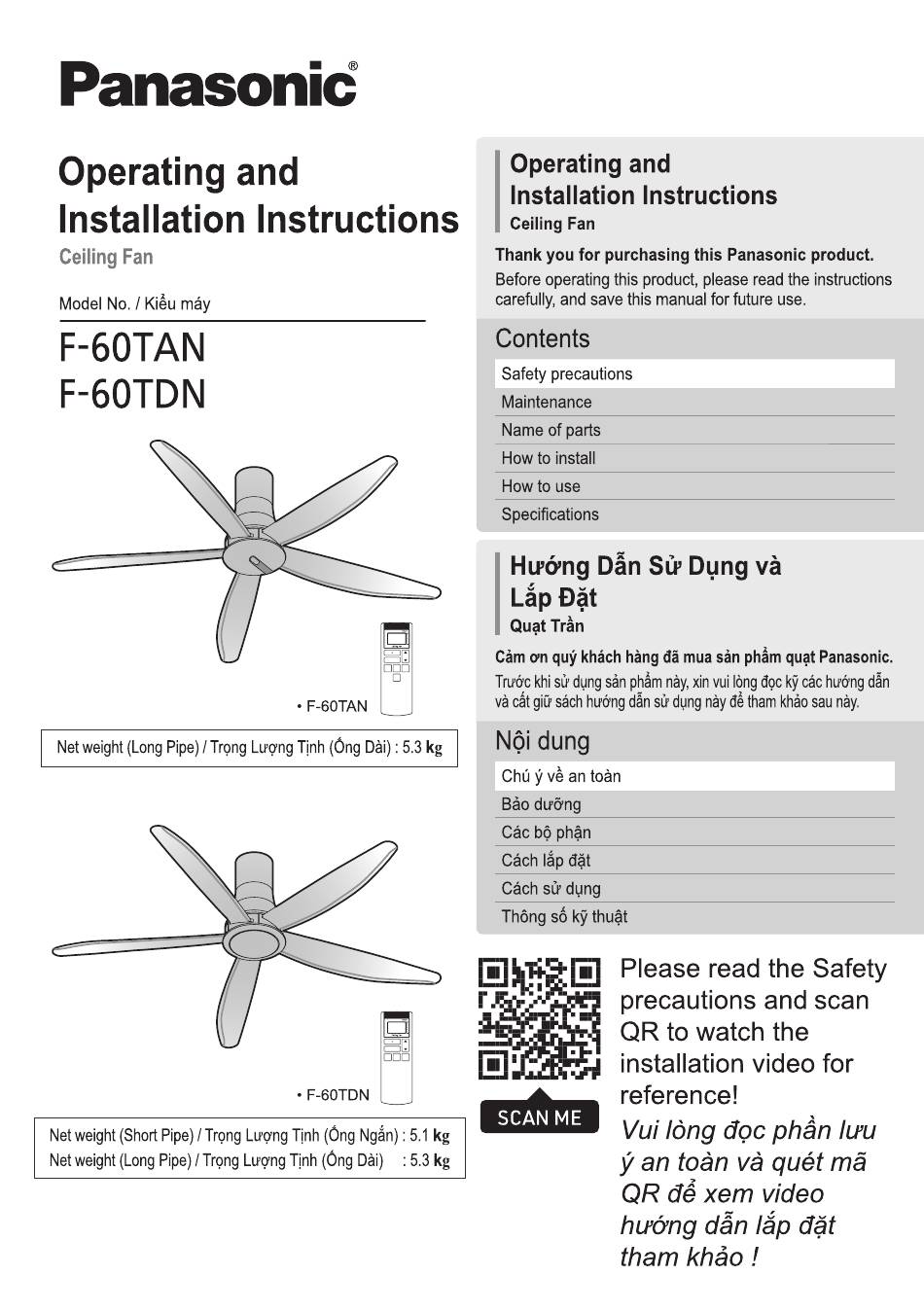

- Page 1 2 - 3 8 - 13 14 - 22 4 - 5 8 - 13 14 - 22...
-
Page 2: Safety Precautions
Safety precautions Always follow these instructions To avoid the possibility of causing injury to users or damage to properties, please follow all the explanations written below. This symbol denotes an action that is COMPULSORY. This symbol denotes an action that is PROHIBITED. WARNING A state that may be caused by the mishandling of products, which, if not avoided, may lead to the possibility of death or... - Page 3 Safety precautions Always follow these instructions CAUTION To avoid the possibility of causing This product is for in house use only. injury to users or damage to properties, Do not install at a windy places. please follow all the explanation written Can cause rust, discolour, damage and injury.
-
Page 4: Chú Ý Về An Toàn
Chú ý về an toàn Phải luôn thực hiện theo các hướng dẫn này Để tránh khả năng người sử dụng bị chấn thương hay thiết bị bị hư hỏng, hãy tuân theo những hướng dẫn sau đây. Biểu tượng này thể hiện những hành động BẮT BUỘC. Biểu tượng này thể... - Page 5 Chú ý về an toàn Phải luôn thực hiện theo các hướng dẫn này LƯU Ý Để tránh trường hợp bị chấn thương Chỉ lắp đặt sản phẩm trong nhà. Không lắp đặt ở những nơi có gió. với người dùng hay có những hư Có...
-
Page 6: Maintenance
Maintenance Bảo dưỡng Check the Ceiling Fan condition annually. If a Kiểm tra tình trạng của Quạt Trần hàng năm. problem occurs, stop using the Ceiling Fan. Nếu xảy ra bất cứ vấn đề gì, ngưng sử dụng Then refer to a service, sales or maintenance Quạt Trần. -
Page 7: Name Of Parts
Các bộ phận • F-60TDN • Short Pipe / Ống Ngắn • F-60TDN • Long Pipe / Ống Dài • F-60TDN • Short Pipe / Ống Ngắn • F-60TAN • F-60TAN • F-60TDN Parts piece(s) Các bộ phận chiếc Upper Canopy Nắp Chụp Trên... -
Page 8: How To Install
How to install Cách lắp đặt Install the Blades Lắp đặt Cánh Quạt Put the Motor Unit on the round portion Đặt Bộ Động Cơ trên phần hình tròn (INSTALLATION AREA ) of the PACK B (INSTALLATION AREA ) của phần xốp B as shown to assemble the Blade Assembly như... - Page 9 How to install Cách lắp đặt Install to the ceiling Lắp lên trần nhà Remove the supplied Bolt , Nut , Cotter Tháo đầu Bu lông , Đai ốc , Chốt an and Pulley toàn và Đệm Cao Su cấp sẵn. Đảm bảo Móc Treo Trần (móc “J”...
- Page 10 How to install Cách lắp đặt WARNING CẢNH BÁO Ensure that the Ceiling Hook can Đảm bảo Móc Treo Trần có khả sustain more than 10 times the năng chịu được trọng lượng lớn Ceiling Fan weight. Safety Wire hơn 10 lần trọng lượng của Quạt must be fixed correctly to the Pipe.
- Page 11 How to install Cách lắp đặt Wiring diagram / Sơ đồ nối dây Ceiling Fan / Quạt Trần Main Circuit PCB Assy / DC Motor / Bo Mạch Chính Động Cơ DC Hall PCB Assy / Bo Mạch Safety Switch / Công Tắc An Toàn Source / Nguồn Điện Receiver Circuit PCB Assy /...
- Page 12 How to install Cách lắp đặt WARNING CẢNH BÁO Electrical wiring must be done by a Việc đi dây điện phải do người có qualified individual. chuyên môn tiến hành. Can cause fire, electrical shock, injury Có thể gây cháy, điện giật, làm Quạt and Ceiling Fan to drop.
- Page 13 How to install Cách lắp đặt Align and insert the Fixing Rib of Upper Ngắm thẳng và đặt Vòng Cố Định của Nắp Canopy into the Fixing Slot of Lower Chụp Trên vào Khe Cố Định của Nắp Canopy Chụp Dưới Clip it until it is fully fixed.
-
Page 14: How To Use
How to use Cách sử dụng Before use Trước khi sử dụng Remove the Battery Cover Tháo Nắp Đậy Pin Insert the Batteries Lắp Pin (2 pin: AAA, R03, LR03). (2 pieces AAA / R03 / LR03). • Lắp đúng các cực theo ký hiệu “+” “-”. •... - Page 15 How to use Cách sử dụng Remote Control coverage Phạm vi tác dụng của Điều Khiển Từ Xa The figure above shows the best coverage Sơ đồ trên đây thể hiện vùng bao phủ tối area (W) around 8 m. The ideal ceiling đa (W) là...
- Page 16 Đối với CHẾ ĐỘ NGỦ, xem mục 7 ở trang 19. AUTO MODE Button Nút CHẾ ĐỘ TỰ ĐỘNG (Only for F-60TAN) (Chỉ đối với F-60TAN) Press to activate or to stop ECONAVI MODE. Nhấn để bật hoặc tắt Chế độ ECONAVI. “ECONAVI” will be shown on LCD Display Screen.
- Page 17 HẸN GIỜ TẮT được BẬT HẸN GIỜ MỞ được BẬT CHẾ ĐỘ NGỦ được BẬT 1/f YURAGI / ECONAVI MODE (F-60TAN Only) / CHẾ ĐỘ ECONAVI (Chỉ F-60TAN) 1/f YURAGI 1/f YURAGI is ON / ECONAVI MODE is ON / CHẾ...
- Page 18 How to use Cách sử dụng 1/f YURAGI (natural breeze) 1/f YURAGI (Gió tự nhiên) Add smooth accent to air capacity and Tác động lực thật nhẹ vào luồng gió, giúp comfortable wind more naturally. cho luồng gió trở nên tự nhiên hơn. To activate 1/f YURAGI function according Để...
- Page 19 How to use Cách sử dụng OFF TIMER HẸN GIỜ TẮT The Timer will hourly count down until fan is Bộ Hẹn Giờ sẽ đếm ngược dần từng giờ cho switched OFF. đến khi TẮT. • During this timer count down, speed will remain •...
- Page 20 How to use Cách sử dụng Timer / Đồng hồ hẹn giờ Speed 9 / Tốc độ 9 Speed 8 / Tốc độ 8 Speed 7 / Tốc độ 7 Speed 6 / Tốc độ 6 OFF / TẮT Speed 5 / Tốc độ...
- Page 21 How to use Cách sử dụng ECONAVI MODE (Only F-60TAN) CHẾ ĐỘ ECONAVI (Chỉ F-60TAN) ECONAVI MODE function is to control Chức năng CHẾ ĐỘ ECONAVI để kiểm soát tốc suitable air velocity to human. độ gió thích hợp với người sử dụng.
- Page 22 How to use Cách sử dụng Room Temperature / Nhiệt Độ Phòng Speed Change / Range / Variation / Thay đổi tốc độ Khoảng nhiệt độ Biến thiên Approximately +1° C / 2 Speed Up / Above 30° C / Xấp xỉ...
-
Page 23: Specifications
Specifications Thông số kỹ thuật Voltage (VAC) Điện Áp (VAC) Frequency (Hz) Tần Số (Hz) Wattage (W) Điện Năng (W) 3 / 37 Speed 1 / Speed 9 Tốc độ 1 / Tốc độ 9 Rotation (RPM) Số Vòng Quay (RPM) 80 / 228 Speed 1 / Speed 9 Tốc độ... - Page 24 Panasonic Corporation Web site: http://panasonic.net/ 60TDN8850BV © Panasonic Ecology System Co., Ltd 2021-2023 M1021-2053...
