IMPORTANT:
Read Before Using

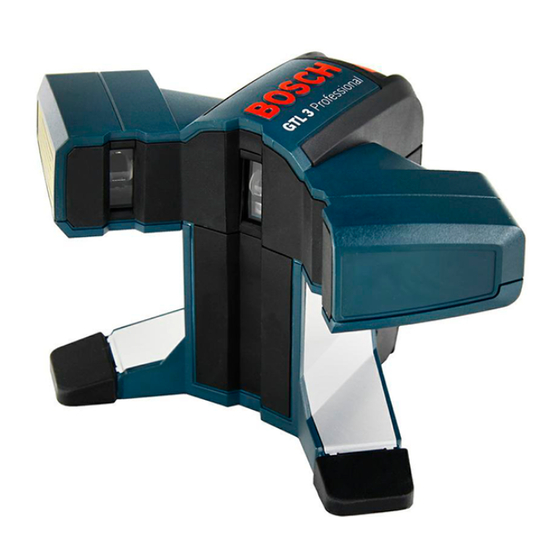

GTL3
Call Toll Free for
Consumer Information
& Service Locations
For English Version
Find Quality Products Online at:
Operating/Safety Instructions
Consignes de fonctionnement/sécurité
Instrucciones de funcionamiento y seguridad
Pour obtenir des informations
et les adresses de nos centres
See page 7
GlobalTestSupply
www.
IMPORTANT :
Lire avant usage
de service après-vente,
appelez ce numéro gratuit
IMPORTANTE:
Leer antes de usar
Llame gratis para
obtener información
para el consumidor y
ubicaciones de servicio
.com
sales@GlobalTestSupply.com

Advertisement

Table of Contents
loading

Related Manuals for Bosch GTL3

Summary of Contents for Bosch GTL3

  • Page 1 Read Before Using Lire avant usage Leer antes de usar Operating/Safety Instructions Consignes de fonctionnement/sécurité Instrucciones de funcionamiento y seguridad GTL3 Call Toll Free for Pour obtenir des informations Llame gratis para Consumer Information et les adresses de nos centres obtener información...
  • Page 2 GlobalTestSupply www. .com Find Quality Products Online at: sales@GlobalTestSupply.com...
  • Page 3 GlobalTestSupply www. .com Find Quality Products Online at: sales@GlobalTestSupply.com...
  • Page 4 90˚ 0˚ 45˚ 90˚ 0˚ 90˚ 45˚ 0˚ GlobalTestSupply www. .com Find Quality Products Online at: sales@GlobalTestSupply.com...
  • Page 5 0˚ 45˚ 90˚ 0˚ 45˚ 90˚ GlobalTestSupply www. .com Find Quality Products Online at: sales@GlobalTestSupply.com...

  • Page 6: General Safety Rules

    General Safety Rules Read all instructions. Failure to follow all instructions listed below may WARNING result in hazardous radiation exposure, electric shock, fire and/or serious injury. The term “tool” in all of the warnings listed below refers to your mains-operated (corded) tool or battery-operated (cordless) tool.
  • Page 7 Work area safety Use and care Keep work area clean and well lit. Use the correct tool for your application. Cluttered or dark areas invite accidents. The correct tool will do the job better and safer. DO NOT operate the laser tool around children or allow children to operate the Do not use the tool if the switch does not laser tool.

  • Page 8: Intended Use

    Intended Use This tool is intended for determining and checking right angles as well as for aligning tiles in angles of 45° and 90°. Preparation Inserting/Replacing the Battery indication flashes for the first time, the tool can still be operated for approx. 2 h. Alkaline batteries are recommended for the tool.

  • Page 9: Operation

    Operation Initial Operation Deactivating the Automatic Shut-off • Protect the tool against moisture and The tool switches off automatically after an direct sun irradiation. operating duration of 30 minutes. • Do not subject the tool to extreme To deactivate the automatic switch-off, press temperatures or variations in the On/Off switch 3 for 3 s when you switch temperature.
  • Page 10 The crossing point of the laser lines must deviation during one of the tests, please still be on the point II. have it repaired by a Bosch after-sales service. – Mark the center of the 90° laser line at a...
  • Page 11 – Turn the tool by 45° so that the center of – Position the tool (without turning it) at a the 0° laser line runs through the point VI. distance of 16 ft so that the crossing point The crossing point of the laser lines must of the laser lines is on the already marked still be on the point II.
  • Page 12 Use with Attachments Working with the leveling plate Work Examples (see figures D–E) Checking right angles Using the leveling plate 10 you can position (see figure A) the tool flat on an uneven or unstable floor. Position the tool in one corner of the room The leveling plate 10 can also be used as a and position it so that the 0°...

  • Page 13: Maintenance And Service

    30 Day Money Back Refund or Replacement - If you are not completely satisfied with the performance of your laser and measuring tools, for any reason, you can return it to your Bosch dealer within 30 days of the date of purchase for a full refund or replacement. To obtain this 30-Day Refund or Replacement, your return must be accompanied by the original receipt for purchase of the laser or optical instrument product.

  • Page 14: Consignes Générales De Sécurité

    Consignes générales de sécurité Lisez toutes les instructions. Le non-respect de toutes les instructions figurant ci- AVERTISSEMENT dessous risquerait de causer une exposition dangereuse aux rayonnements, un choc électrique, un incendie et/ou des blessures graves. L'expression « instrument de topologies » dans tous les avertissements figurant plus bas fait référence à...
  • Page 15 Sécurité sur le lieu de travail • Maintenir l’appareil de mesure et la platine de mesure de plafond 14 éloignés des supports de Maintenez votre lieu de travail propre et bien éclairé. données magnétiques et des appareils réagissant Les lieux de travail encombrés ou sombres invitent aux sources magnétiques.

  • Page 16: Emploi Prévu

    Emploi prévu Dépliez le volet sur lequel l’appareil de mesure est représenté de manière graphique. Laissez le volet déplié pendant la lecture de la présente notice d’utilisation. Préparation Mise en place/changement des piles Si l’affichage des piles 8 reste constamment Pour le fonctionnement de l’appareil de mesure, nous allumé, il n’est plus possible d’effectuer des mesures.

  • Page 17: Consignes D'utilisation

    10 x 5 m env., sur une surface solide et plane. aussi parallèlement que possible par rapport à la zone Si l’appareil de mesure dépasse la divergence maximale de travail. de précision pour un des contrôles, le faire réparer par un service après-vente Bosch. -18- GlobalTestSupply www. .com Find Quality Products Online at: sales@GlobalTestSupply.com...
  • Page 18 Contrôler la précision angulaire entre la ligne laser 0° et Pour une distance à mesurer de 2 x 5 m = 10 m, la 90° divergence de précision max. admissible est de : – Positionnez l’appareil de mesure dans un des coins 10 m x ±0,2 mm/m = ±2 mm.
  • Page 19 – Marquez le milieu de la ligne laser 45° à une distance de 5 m comme point VII aussi près que possible de point I. – L’écart d entre les deux points VII et I indique la divergence réelle de la ligne laser 0° et de la ligne laser 45°.

  • Page 20: Maintenance Et Service

    0° et 90°. Maintenance et service Nettoyage et entretien station de service après-vente agréée pour outillage Bosch. Ne transporter et ranger l’appareil de mesure que dans son étui de protection fourni avec l’appareil. Pour toute demande de renseignement ou commande de pièces de rechange, nous préciser impérativement le...
  • Page 21 Vendeur ou un Centre de service après-vente agréé. Pour vous prévaloir de la présente Garantie limitée, vous devez retourner la totalité de l’outil laser ou de l’outil de mesure Bosch, en port payé, à...
