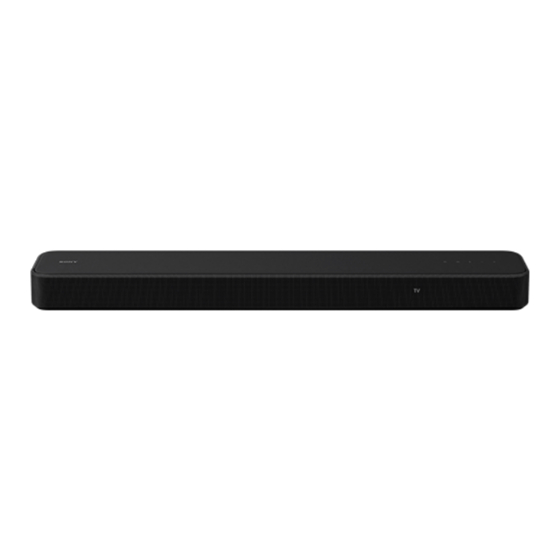

Sony HT-S2000 Reference Manual

5-045-381-11(1)
Sound Bar
Reference Guide
Guide de référence
Guía de referencia
https://rd1.sony.net/help/ht/2079/h_zz/
©2022 Sony Corporation
Printed in China
https://www.sony.net/
HT-S2000
Model: YY2079C
English Sound Bar
Before using the unit, be sure to access the following URL and read the End User License Agreement
(EULA). The content of the agreement also applies to speakers (available separately) connected to the
unit (unless those speakers have a separate license agreement).
https://rd1.sony.net/help/vs/el22/h_zz/
Model: YY2079C
The term "product" in this document refers to the unit or its accessories.
Do not install the product in a confined space, such as a bookcase or built-in cabinet.
To reduce the risk of fire, do not cover the ventilation opening of the unit with newspapers, tablecloths,
curtains, etc. Do not expose the unit to naked flame sources (for example, lighted candles).
To reduce the risk of fire or electric shock, do not expose this product to dripping or splashing, and do
not place objects filled with liquids, such as vases, on the product.
The AC adaptor is not disconnected from the AC power source (mains) as long as it is connected to the
wall outlet, even if the unit itself has been turned off.
As the main plug of the AC adaptor is used to disconnect the AC adaptor from the mains, connect it to
an easily accessible AC outlet. Should you notice an abnormality in it, disconnect it from the AC outlet
immediately.
For Remote Commander
CAUTION
Risk of explosion if battery is replaced by an incorrect type.
Dispose of used batteries according to local rules and regulations.
Do not expose the batteries (battery pack or batteries installed) to excessive heat, such as sunshine, fire
or the like for a long time.
This product (including accessories) has magnet(s) which may interfere with pacemakers,
programmable shunt valves for hydrocephalus treatment, or other medical devices. Do not place this
product close to persons who use such medical devices. Consult your doctor before using this product if
you use any such medical device.
The nameplate and important information concerning safety are displayed on the bottom of the
following:
• the sound bar
• the AC adaptor
This unit has been tested and found to comply with the limits set out in the EMC regulation using a
connection cable shorter than 3 m.
The validity of the CE marking is restricted to only those countries/regions where it is legally enforced,
mainly in the EEA (European Economic Area) countries/regions and Switzerland.
The validity of the UKCA marking is restricted to only those countries/regions where it is legally
enforced, mainly in the UK.
This product has been manufactured by or on behalf of Sony Corporation.
EU and UK Importer: Sony Europe B.V.
Inquiries to the EU Importer or related to product compliance in Europe should be sent to the
manufacturer's authorized representative, Sony Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan
7-D1, 1930 Zaventem, Belgium.
Inquiries to the UK Importer or related to product compliance in the UK should be sent to the
manufacturer's authorized representative, Sony Europe B.V., The Heights, Brooklands, Weybridge, Surrey
KT13 0XW, United Kingdom.
About recommended cables
Properly shielded and grounded cables and connectors must be used for connection to host computers
and/or peripherals.
Hereby, Sony Corporation declares that this equipment is in compliance with Directive 2014/53/EU.
The full text of the EU declaration of conformity is available at the following internet address:
https://compliance.sony.eu
Hereby, Sony Corporation declares that this equipment is in compliance with the UK relevant statutory
requirements.
The full text of the declaration of conformity is available at the following internet address:
https://compliance.sony.co.uk
For this radio equipment, the following restrictions on putting into service or of requirements for
authorisation of use apply in BE, BG, CZ, DK, DE, EE, IE, EL, ES, FR, HR, IT, CY, LV, LT, LU, HU, MT, NL, AT, PL,
PT, RO, SI, SK, FI, SE, UK, IS, LI, NO, CH, AL, BA, MK, MD, RS, ME, XK, TR, UK (NI):
5 150 MHz – 5 350 MHz band is restricted to indoor operations only.
Disposal of waste batteries and electrical and electronic equipment (applicable in the European Union
and other countries with separate collection systems)
This symbol on the product, the battery or on the packaging indicates that the product and the battery
shall not be treated as household waste. On certain batteries this symbol might be used in combination
with a chemical symbol. The chemical symbol for lead (Pb) is added if the battery contains more than
0.004% lead. By ensuring that these products and batteries are disposed of correctly, you will help to
prevent potentially negative consequences for the environment and human health which could be
caused by inappropriate waste handling. The recycling of the materials will help to conserve natural
resources. In case of products that for safety, performance or data integrity reasons require a permanent
connection with an incorporated battery, this battery should be replaced by qualified service staff only.
To ensure that the battery and the electrical and electronic equipment will be treated properly, hand
over these products at end-of-life to the appropriate collection point for the recycling of electrical and
electronic equipment. For all other batteries, please view the section on how to remove the battery from
the product safely. Hand the battery over to the appropriate collection point for the recycling of waste
batteries. For more detailed information about recycling of this product or battery, please contact your
local Civic Office, your household waste disposal service or the shop where you purchased the product
or battery.
This unit should be installed and operated keeping the radiator at least 20 cm away from person's body.
Mounting the Bar Speaker on a Wall
Note
• Prepare screws (not supplied) that are suitable for the wall material and stability. Depending on the
wall material, the wall may be damaged.
• Fasten the screws securely in the wall beam.
• Hang the bar speaker horizontally on the reinforced wall.
• Have the installation done by a Sony dealer or licensed contractor and pay special attention to safety
during the installation.
• Sony shall not be held responsible for accidents or damage caused by improper installation,
insufficient wall stability, improper screw installation, natural disasters, etc.
• Two or more persons are required to hang the bar speaker for safety.
1 Prepare two screws (not supplied) that are suitable for the wall mount holes on the rear of the bar
speaker.
4 mm
More than 30 mm
5.1 mm
Hole on the rear of
the bar speaker
10 mm
2 Align the vertical line above the "  TV CENTER LINE" printed on the WALL MOUNT TEMPLATE
(supplied) with the center of the width of your TV.
Center of the TV
Adhesive WALL MOUNT
tape, etc. TEMPLATE
3 Align the "  TV BOTTOM LINE" printed on the WALL MOUNT TEMPLATE with the bottom of your
TV, then adhere the WALL MOUNT TEMPLATE on the wall with a commercially available adhesive
tape, etc.
4 Fasten the screws prepared in step 1 securely into the screw marks on the "  SCREW LINE" printed
on the WALL MOUNT TEMPLATE.
254 mm 254 mm
Marks
Screws
9.5 mm to
10.5 mm
5 Remove the WALL MOUNT TEMPLATE.
6 Connect cables to the bar speaker.
 Connect the HDMI cable (supplied) to the HDMI OUT (TV (eARC/ARC)) jack on the bar speaker.
 Connect the AC adaptor (supplied) to the DC IN terminal on the bar speaker and then the AC
power cord (mains lead) (supplied) to the AC adaptor.
EN
FR
ES
Note
• If your TV is not compatible with eARC or ARC, connect the optical digital cable (not supplied)
besides the HDMI cable (supplied).
• For TV connections, refer to Help Guide.
7 Hang the bar speaker on the screws.
Align the holes of the rear of the bar speaker with the screws, then hang the bar speaker on the two
screws.
Note
• When adhering the WALL MOUNT TEMPLATE on the wall, smooth it out fully.
• Install the bar speaker apart from the TV by 70 mm or more.
8 Connect the HDMI cable (supplied) to the HDMI IN jack on the TV.
9 Connect the AC power cord (mains lead) connected with the bar speaker to the AC outlet (mains).
Licenses
• Dolby, Dolby Atmos, Dolby Audio, and the double-D symbol are trademarks of Dolby
Laboratories Licensing Corporation.
Manufactured under license from Dolby Laboratories. Confidential unpublished works.
Copyright © 1992–2021 Dolby Laboratories. All rights reserved.
• For DTS patents, see http://patents.dts.com.
Manufactured under license from DTS, Inc. DTS, DTS:X, and the DTS:X logo are registered
trademarks or trademarks of DTS, Inc. in the United States and other countries. © 2022 DTS, Inc.
ALL RIGHTS RESERVED.
• This product is protected by certain intellectual property rights of Microsoft Corporation. Use
or distribution of such technology outside of this product is prohibited without a license from
Microsoft or an authorized Microsoft subsidiary.
• This product contains software that Sony uses under a licensing agreement with the owner of
its copyright. We are obligated to announce the contents of the agreement to customers under
requirement by the owner of copyright for the software. Please access the following URL and
read the contents of the license.
https://rd1.sony.net/help/ht/sl/v1/23/
• The software included in this product contains copyrighted software that is licensed under the
GPL/LGPL and other licenses which may require access to source code. You may find a copy of
the relevant source code as required under the GPL/LGPL (and other licenses) at the following
URL.
You may obtain the source code as required by the GPL/LGPL on a physical medium from us for
a period of three years after our last shipment of this product by applying through the form at
the following URL.
This offer is valid to anyone in receipt of this information.
https://oss.sony.net/Products/Linux/
Please note that Sony cannot answer or respond to any inquiries regarding the content of this
source code.
Disclaimer regarding services offered by third parties
• Services offered by third parties may be changed, suspended, or terminated without prior
notice. Sony does not bear any responsibility in these sorts of situations.
Precautions
• Before operating the unit, check that the operating voltage is identical to your local power supply.
The operating voltage is indicated on the nameplate on the bottom of the unit.
• The supplied AC adaptor is designed exclusively for this unit. It should not be used in combination
with any other devices.
• Completely disconnect the AC power cord (mains lead) from the AC outlet (mains) if it is not going to
be used for an extended period of time. When unplugging the AC power cord (mains lead), always
grip the plug. Never pull the cord itself.
• AC power cord (mains lead) must be changed only at a qualified service shop.
On placement
• Should any solid object or liquid fall into the unit, unplug the unit and have it checked by qualified
personnel before operating it any further.
• Do not place the unit near heat sources or in a place subject to direct sunlight, excessive dust, or
mechanical shock.
• The speakers of this unit are not of magnetically shielded type. Do not place magnetic cards on the
unit or near it.
• Do not place metal objects other than a TV around the unit. Wireless functions may be unstable.
• Although the unit heats up during operation, this is not a malfunction.
• Place the unit in a location with adequate ventilation to prevent heat buildup and prolong the life of
the unit.
• Use caution when placing the unit on a surface that has been specially treated (with wax, oil, polish,
etc.), as staining or discoloration of the surface may result.
How to care for the unit
• Clean the unit with a soft, dry cloth. Do not use any type of abrasive pad, scouring powder, or solvent
such as alcohol or benzine.
On BLUETOOTH® communications
• Microwaves emitting from a BLUETOOTH device may affect the operation of electronic medical
devices. Turn off this unit and other BLUETOOTH devices in the following locations, as it may cause
an accident:
– in hospitals, near priority seating in trains, locations where inflammable gas is present, near
automatic doors, or near fire alarms.
Turning the BLUETOOTH and Wireless LAN functions on/off
• Touch and hold (Input) and (BLUETOOTH) on the unit for about 5 seconds to turn off the
BLUETOOTH and Wireless LAN functions. [BT POWER] appears on the front panel display and then
[OFF] appears.
• Touch and hold (Input) and (BLUETOOTH) on the unit again for about 5 seconds to turn on the
BLUETOOTH and Wireless LAN functions. [BT POWER] appears on the front panel display and then
[ON] appears.
Other notes
• Deactivating the [Auto Standby] function will increase the energy consumption of the product.
• When connecting the unit to the Internet, use the router (ADSL modem or optical line termination
device with the router function supplied with the Internet provider, or Wi-Fi access point). If you
connect to the Internet without using the router, a security problem may occur. If you are not sure
that the wall outlet for the network line has the router function, ask your manager of the apartment
house or Internet provider.
• If you have any questions or problems concerning this unit that are not covered in this manual,
please consult your nearest Sony dealer.
Trademarks
• Windows Media is either a registered trademark or trademark of Microsoft Corporation in the United
States and/or other countries.
• The BLUETOOTH® word mark and logos are registered trademarks owned by Bluetooth SIG, Inc. and
any use of such marks by Sony Group Corporation and its subsidiaries is under license.
• The terms HDMI™, HDMI High-Definition Multimedia Interface, and the HDMI Logo are trademarks or
registered trademarks of HDMI Licensing Administrator, Inc.
All other trademarks and registered trademarks are trademarks or registered trademarks of their
respective holders. In this manual, TM and ® marks are not specified.
Specifications
Sound Bar (HT-S2000)
Amplifier section
POWER OUTPUT (rated)
Front L + Front R speaker blocks: 37 W + 37 W (at 6 ohms, 1 kHz 1 %THD)
Center speaker blocks: 37 W (at 6 ohms, 1 kHz 1 %THD)
Subwoofer blocks: 37 W + 37 W (at 6 ohms, 100 Hz 1 %THD)
POWER OUTPUT (reference)
Front L/Front R speaker blocks: 50 W (per channel at 6 ohms, 1 kHz)
Center speaker blocks: 50 W (at 6 ohms, 1 kHz)
Subwoofer blocks: 50 W (per channel at 6 ohms, 100 Hz)
HDMI Section
Connector
Type A (19pin)
USB section (For service use only)
FOR SERVICE port
Type A (For connecting USB memory)
Wireless LAN section
Communication system
IEEE 802.11 a/b/g/n/ac
Frequency band
2.4 GHz, 5 GHz
BLUETOOTH section
Communication system
BLUETOOTH Specification version 5.2
Frequency band
2.4 GHz band (2.400 0 GHz - 2.483 5 GHz)
General
Power requirements
DC 25 V (using the supplied AC adaptor connected to AC 100 V - 240 V, 50 Hz/60 Hz power supply)
Power consumption
On: 42.0 W
[Network/Bluetooth Standby] is set to ON: Less than 2.0 W
[Network/Bluetooth Standby] is set to OFF: Less than 0.5 W
The product has a router function which can forward audio data via Wi-Fi to another Sony audio
product.
Dimensions* (approx.) (w/h/d)
800 mm × 64 mm × 124 mm
* Not including projection portion
Mass (approx.)
3.7 kg
AC adaptor
Manufacturer's name or trade mark: Sony Corporation
Commercial registration number: 7010401045660
Address: 1-7-1 Konan, Minato-ku, Tokyo, 108-0075 Japan
Model identifier: AC-509C
Input voltage: 100 - 240 V
Input AC frequency: 50/60 Hz
Output voltage - Output current - Output power: 25.0 Vdc - 2.0 A - 50.0 W
Average active efficiency: 88.0 %
Efficiency at low load (10 %): 79.0 %
No-load power consumption: 0.21 W
Wireless Transmitter/Receiver Section
Communication system
Wireless Sound Specification version 4.0
Frequency band
5 GHz
Included Items
• Sound Bar (1)
• Remote control (1)
• R03 (size AAA) battery (2)
• WALL MOUNT TEMPLATE (1)
• HDMI cable (supports the specification equal to High Speed HDMI Cable with Ethernet) (1)
• AC adaptor (1), AC power cord (mains lead) (1)
• Reference Guide (This manual)
Design and specifications are subject to change without notice.
Radio Frequency Bands and Maximum Output Power
Frequency band Maximum output power
BLUETOOTH 2 400 - 2 483.5 MHz < 9.9 dBm
Wireless LAN 2 400 - 2 483.5 MHz < 19.99 dBm
5 150 - 5 250 MHz < 22.99 dBm
5 250 - 5 350 MHz < 19.99 dBm
5 470 - 5 725 MHz < 19.99 dBm
5 725 - 5 850 MHz < 13.98 dBm
Wireless Speaker 5 150 - 5 250 MHz < 22.99 dBm
5 250 - 5 350 MHz < 19.99 dBm
5 470 - 5 600 MHz < 19.99 dBm
5 650 - 5 725 MHz < 19.99 dBm
5 725 - 5 850 MHz < 13.98 dBm
Français Barre de son
Avant d'utiliser l'appareil, veuillez accéder à l'adresse suivante et lire le contrat de licence d'utilisateur
final (CLUF). Le contenu de ce contrat s'applique également aux enceintes (disponibles séparément)
raccordées à l'appareil (à moins que ces enceintes ne soient soumises à un contrat de licence séparé).
https://rd1.sony.net/help/vs/el22/h_zz/
Modèle: YY2079C
Le terme « produit » dans ce document désigne l'appareil ou ses accessoires.
N'installez pas le produit dans un espace clos, comme une bibliothèque ou une armoire encastrée.
Afin de réduire le risque d'incendie, ne couvrez pas l'orifice de ventilation de l'appareil avec des
journaux, des nappes, rideaux, etc. N'exposez pas l'appareil à des sources de flamme nue (bougies
allumées, par exemple).
Afin de réduire le risque d'incendie ou de choc électrique, n'exposez pas ce produit à des gouttes ou à
des éclaboussures et ne placez aucun objet rempli de liquide, tel qu'un vase, sur le produit.
L'adaptateur CA n'est pas déconnecté de la source d'alimentation CA (secteur) tant qu'il reste branché à
la prise murale, même s'il a été mis hors tension.
Comme la fiche principale de l'adaptateur CA est utilisée pour le débrancher du réseau électrique,
branchez-le sur une prise secteur facilement accessible. Si vous remarquez une anomalie, débranchez-le
immédiatement de la prise secteur.
Pour la télécommande
ATTENTION
Risque d'explosion si vous remplacez la pile par un type incorrect.
Mettez les piles usagées au rebut en suivant les règles et réglementations locales.
N'exposez pas les piles (bloc-batterie ou piles installées) à une chaleur excessive, telle que le soleil, un
feu ou autre, pendant une longue période.
Ce produit (y compris les accessoires) comporte un ou des aimants qui peuvent perturber les
stimulateurs cardiaques, les valves de dérivation programmables pour le traitement de l'hydrocéphalie
ou d'autres appareils médicaux. Ne placez pas ce produit près de personnes utilisant ce type d'appareil
médical. Consultez votre médecin avant d'utiliser ce produit si vous utilisez ce type d'appareil médical.
La plaque signalétique et les informations importantes concernant la sécurité sont affichées au bas de
l'appareil suivant :
• la barre de son
• l'adaptateur CA
Cet appareil a été testé et déclaré comme conforme aux limites de la norme EMC en utilisant un câble
de connexion de moins de 3 m.
La validité du marquage CE est limitée aux seuls pays/régions dans lesquels il est légalement en
vigueur, principalement dans les pays/régions de l'EEE (Espace économique européen) et en Suisse.
La validité du marquage UKCA est limitée aux seuls pays/régions dans lesquels il est légalement en
vigueur, principalement au Royaume-Uni.
Ce produit a été fabriqué par ou pour le compte de Sony Corporation.
Importateur dans l'UE : Sony Europe B.V.
Les questions basées sur la législation européenne pour l'importateur ou relatives à la conformité des
produits doivent être adressées au mandataire : Sony Belgium, bijkantoor van Sony Europe B.V., Da
Vincilaan 7-D1, 1930 Zaventem, Belgique.
À propos des câbles recommandés
Des câbles et des connecteurs correctement blindés et mis à la terre doivent être utilisés pour la
connexion aux ordinateurs hôtes et/ou aux périphériques.
Le soussigné, Sony Corporation, déclare que cet équipement est conforme à la Directive 2014/53/UE.
Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante :
https://compliance.sony.eu
Pour cet équipement radio, les restrictions suivantes à la mise en service ou aux exigences
d'autorisation d'utilisation s'appliquent dans BE, BG, CZ, DK, DE, EE, IE, EL, ES, FR, HR, IT, CY, LV, LT, LU, HU,
MT, NL, AT, PL, PT, RO, SI, SK, FI, SE, UK, IS, LI, NO, CH, AL, BA, MK, MD, RS, ME, XK, TR, UK (NI) :
La bande 5 150 MHz – 5 350 MHz est restreinte à une utilisation à l'intérieur uniquement.
Élimination des piles et accumulateurs et des équipements électriques et électroniques usagés
(applicable dans les pays de l'Union Européenne et dans les autres pays disposant de systèmes de
collecte sélective)
Ce symbole apposé sur le produit, la pile ou l'accumulateur, ou sur l'emballage, indique que le produit et
les piles et accumulateurs fournis avec ce produit ne doivent pas être traités comme de simples déchets
ménagers. Sur certains types de piles, ce symbole apparaît parfois combiné avec un symbole chimique.
Le symbole pour le plomb (Pb) est rajouté lorsque ces piles contiennent plus de 0,004% de plomb. En
vous assurant que les produits, piles et accumulateurs sont mis au rebut de façon appropriée, vous
participez activement à la prévention des conséquences négatives que leur mauvais traitement pourrait
provoquer sur l'environnement et sur la santé humaine. Le recyclage des matériaux contribue par
ailleurs à la préservation des ressources naturelles. Pour les produits qui, pour des raisons de sécurité,
de performance ou d'intégrité des données, nécessitent une connexion permanente à une pile ou à un
accumulateur intégré(e), il conviendra de vous rapprocher d'un service technique qualifié pour effectuer
son remplacement. En rapportant votre appareil électrique, les piles et accumulateurs en fin de vie
à un point de collecte approprié, vous vous assurez que le produit, la pile ou l'accumulateur intégré
sera traité correctement. Pour tous les autres cas de figure et afin d'enlever les piles ou accumulateurs
en toute sécurité de votre appareil, reportez-vous au manuel d'utilisation. Rapportez les piles et
accumulateurs, et les équipements électriques et électroniques usagés au point de collecte approprié
pour le recyclage. Pour toute information complémentaire au sujet du recyclage de ce produit ou des
piles et accumulateurs, vous pouvez contacter votre municipalité, votre déchetterie locale ou le point de
vente où vous avez acheté ce produit.
Cet appareil doit être installé et utilisé en gardant une distance d'au moins 20 cm ou plus entre
l'élément rayonnant et le corps humain.
Fixation de l'enceinte-barre au mur
Remarque
• Préparez des vis (non fournies) convenant au matériau et à la solidité du mur. Si le matériau du mur
n'est pas suffisamment résistant, le mur risque d'être endommagé.
• Fixez fermement les vis dans une poutre du mur.
• Accrochez l'enceinte-barre à l'horizontale sur le mur renforcé.
• Confiez l'installation à un revendeur Sony ou à un prestataire de services agréé et soyez
particulièrement attentif à la sécurité pendant l'installation.
• Sony décline toute responsabilité en cas d'accidents ou de dommages provoqués par une
installation incorrecte, la solidité insuffisante du mur, la mauvaise fixation des vis, des catastrophes
naturelles, etc.
• Deux personnes ou plus sont requises pour suspendre l'enceinte-barre en toute sécurité.
1 Préparez deux vis (non fournies) adaptées aux orifices du support de fixation murale situés sur
l'arrière de l'enceinte-barre.
4 mm
Plus de 30 mm
5,1 mm
Orifice sur l'arrière
de l'enceinte-barre
10 mm
2 Alignez la ligne verticale au-dessus de la «  LIGNE CENTRALE DU TÉLÉVISEUR » imprimée sur le
CALIBRE DE MONTAGE MURAL (fourni) avec le centre de la largeur de votre téléviseur.
Centre du téléviseur
Ruban CALIBRE DE
adhésif, etc. MONTAGE MURAL
3 Alignez la «  LIGNE DU BAS DU TÉLÉVISEUR » imprimée sur le CALIBRE DE MONTAGE MURAL avec
le bas du téléviseur, puis collez le CALIBRE DE MONTAGE MURAL sur le mur en utilisant du ruban
adhésif disponible dans le commerce, etc.
4 Fixez fermement les vis préparées à l'étape 1 dans les repères de vis sur la «  LIGNE DE VIS »
imprimée sur le CALIBRE DE MONTAGE MURAL.
254 mm 254 mm
Repères
Vis
9,5 mm
à 10,5 mm
5 Retirez le CALIBRE DE MONTAGE MURAL.
6 Raccordez les câbles à l'enceinte-barre.
 Raccordez le câble HDMI (fourni) à la prise HDMI OUT (TV (eARC/ARC)) de l'enceinte-barre.
 Raccordez l'adaptateur CA (fourni) à la borne DC IN de l'enceinte-barre, puis le cordon
d'alimentation secteur (fourni) à l'adaptateur CA.
Remarque
• Si votre téléviseur n'est pas compatible eARC ou ARC, raccordez le câble numérique optique (non
fourni) en complément du câble HDMI (fourni).
• Pour les raccordements du téléviseur, reportez-vous au Guide d'aide.
7 Accrochez l'enceinte-barre sur les vis.
Alignez les orifices situés sur l'arrière de l'enceinte-barre avec les vis, puis accrochez l'enceinte-barre
sur les deux vis.
Remarque
• Lorsque vous collez le CALIBRE DE MONTAGE MURAL au mur, aplanissez-le complètement.
• Installez l'enceinte-barre à une distance minimale de 70 mm du téléviseur.
8 Raccordez le câble HDMI (fourni) à la prise HDMI IN du téléviseur.
9 Raccordez le cordon d'alimentation secteur raccordé à l'enceinte-barre à la prise secteur.
Licences
• Dolby, Dolby Atmos, Dolby Audio et le symbole double D sont des marques de Dolby
Laboratories Licensing Corporation.
Fabriqué sous licence de Dolby Laboratories. Ouvrages non publiés à caractère confidentiel.
Copyright © 1992–2021 Dolby Laboratories. Tous droits réservés.
• Pour des informations sur les brevets DTS, visitez http://patents.dts.com.
Fabriqué sous licence de DTS, Inc. DTS, DTS:X et le logo DTS:X sont des marques déposées ou
des marques commerciales de DTS, Inc. aux États-Unis et dans d'autres pays. © 2022 DTS, Inc.
TOUS DROITS RÉSERVÉS.
• Ce produit est protégé par certains droits de propriété intellectuelle de Microsoft Corporation.
L'utilisation ou la distribution de ce type de technologie en dehors de ce produit est interdite
sans une licence de Microsoft ou d'une filiale autorisée de Microsoft.
• Ce produit contient des logiciels utilisés par Sony dans le cadre d'un contrat de licence conclu
avec le propriétaire de ses droits d'auteur. Nous sommes tenu d'annoncer le contenu du contrat
aux clients, conformément à l'accord passé avec le propriétaire des droits d'auteur du logiciel.
Veuillez cliquer sur le lien et lire le contenu de la licence.
https://rd1.sony.net/help/ht/sl/v1/23/
• Le logiciel inclus dans ce produit contient un logiciel protégé par le droit d'auteur et couvert par
une licence GPL/LGPL et d'autres licences qui peuvent nécessiter un accès au code source.
Conformément à la GPL/LGPL, vous trouverez une copie du code source correspondant (et
d'autres licences) à l'adresse suivante.
Conformément à la GPL/LGPL, vous pouvez obtenir le code source sur un support physique,
pendant une période de trois ans suivant la sortie de la dernière version de ce produit, en
formulant votre demande à l'adresse suivante.
Cette offre est valable pour toute personne recevant ces informations.
https://oss.sony.net/Products/Linux/
Veuillez noter que Sony ne peut pas répondre aux demandes de renseignements portant sur le
contenu du code source.
Avis de non-responsabilité envers les services offerts par des tiers
• Les services proposés par des tiers peuvent être modifiés, suspendus ou clôturés sans avis
préalable. Sony n'assume aucune responsabilité dans ce genre de situation.
Précautions
• Avant d'utiliser l'appareil, assurez-vous que sa tension de fonctionnement correspond à celle du
secteur. La tension de fonctionnement est indiquée sur la plaque signalétique située sur le dessous
de l'appareil.
• L'adaptateur CA fourni est conçu uniquement pour cet appareil. Il ne doit pas être utilisé avec tout
autre appareil.
• Débranchez le cordon d'alimentation secteur de la prise secteur si l'appareil ne va pas être utilisé
pendant une période prolongée. Lorsque vous débranchez le cordon d'alimentation secteur,
saisissez-le toujours par sa fiche. Ne tirez jamais sur le câble lui-même.
• Le cordon d'alimentation secteur ne doit être remplacé que dans un centre de service après-vente
qualifié.
Installation
• Si un objet ou un liquide pénètre dans l'appareil, débranchez-le et faites-le vérifier par un technicien
qualifié avant de continuer à l'utiliser.
• Ne placez pas l'appareil à proximité d'une source de chaleur ou dans un endroit exposé aux rayons
du soleil, à une poussière excessive ou à des chocs mécaniques.
• Les enceintes de cet appareil ne comportent aucun blindage magnétique. Ne posez pas de cartes
magnétiques sur l'appareil ou à proximité de celui-ci.
• Ne placez aucun objet métallique autre qu'un téléviseur à proximité de l'appareil. Les fonctions sans
fil peuvent être instables.
• Bien que l'appareil chauffe en cours de fonctionnement, il ne s'agit pas d'une anomalie.
• Placez l'appareil dans un endroit suffisamment ventilé pour éviter l'accumulation de chaleur et
prolonger la durée de vie de la l'appareil.
• Soyez vigilant lorsque vous placez l'appareil sur une surface qui a subi un traitement spécial (avec de
la cire, de l'huile, du polish, etc.), car cela risque de tacher ou de décolorer la surface.
Entretien de l'appareil
• Nettoyez l'appareil avec un chiffon doux et sec. N'utilisez aucun type de tampon abrasif, de poudre à
récurer ou de solvant, tel que de l'alcool ou de la benzine.
À propos des communications BLUETOOTH®
• Les micro-ondes émises par un dispositif BLUETOOTH peuvent perturber le fonctionnement
des dispositifs médicaux électroniques. Mettez hors tension cet appareil et les autres dispositifs
BLUETOOTH dans les endroits suivants, car ils peuvent provoquer un accident :
– dans les hôpitaux, à proximité des places réservées aux personnes à mobilité réduite à bord des
trains, dans des locaux susceptibles de contenir des gaz inflammables, à proximité des portes
automatiques ou d'alarmes incendie.
Activation/désactivation des fonctions BLUETOOTH et LAN sans fil
• Touchez et maintenez enfoncé (Entrée) et (BLUETOOTH) sur l'unité pendant 5 secondes pour
désactiver les fonctions BLUETOOTH et LAN sans fil. [BT POWER] apparaît sur l'afficheur du panneau
avant, puis [OFF] apparaît.
• Touchez et maintenez enfoncé (Entrée) et (BLUETOOTH) sur l'unité à nouveau pendant 5
secondes pour activer les fonctions BLUETOOTH et LAN sans fil. [BT POWER] apparaît sur l'afficheur
du panneau avant, puis [ON] apparaît.
Autres remarques
• La désactivation de la fonction [Mise en veille automatique] augmente la consommation d'énergie
du produit.
• Lorsque vous connectez l'appareil à Internet, utilisez le routeur (modem ADSL ou terminal de ligne
optique avec fonction de routeur fournie par le fournisseur Internet ou point d'accès Wi-Fi). Si vous
vous connectez à Internet sans utiliser de routeur, un problème de sécurité peut survenir. Si vous
n'êtes pas certain que la prise murale de la ligne réseau possède une fonction de routeur, interrogez
le gestionnaire de votre logement ou votre fournisseur Internet.
• Pour toute question ou tout problème concernant cet appareil n'apparaissant pas dans ce manuel,
consultez votre revendeur Sony le plus proche.
Marques
• Windows Media est soit une marque deposee soit une marque commerciale de Microsoft
Corporation aux Etats-Unis et/ou dans d'autres pays.
• La marque et les logos BLUETOOTH® sont des marques commerciales déposées appartenant à
Bluetooth SIG, Inc. et toute utilisation de ces marques par Sony Group Corporation et ses filiales est
sous licence.
• Les termes HDMI™ et High-Definition Multimedia Interface ainsi que le logo HDMI sont des marques
commerciales ou des marques déposées de HDMI Licensing Administrator, Inc. aux États-Unis et
dans d'autres pays.
Toutes les autres marques et marques déposées sont des marques ou des marques déposées de leurs
détenteurs respectifs. Les symboles TM et ® n'apparaissent pas dans ce manuel.
Spécifications
Barre de son (HT-S2000)
Section amplificateur
PUISSANCE DE SORTIE (nominale)
Blocs d'enceintes Avant G + Avant D : 37 W + 37 W (sous 6 ohms, 1 kHz, 1 % DHT)
Blocs d'enceintes centrales : 37 W (sous 6 ohms, 1 kHz, 1 % DHT)
Blocs de caisson de graves : 37 W + 37 W (sous 6 ohms, 100 Hz, 1% DHT)
PUISSANCE DE SORTIE (référence)
Blocs d'enceintes Avant G/Avant D : 50 W (par canal sous 6 ohms, 1 kHz)
Blocs d'enceintes centrales : 50 W (sous 6 ohms, 1 kHz)
Blocs de caisson de graves : 50 W (sous 6 ohms, 100 Hz)
Section HDMI
Connecteur
Type A (19 broches)
Section USB (uniquement pour la maintenance)
Port POUR LA MAINTENANCE
Type A (pour la connexion d'une clé USB)
Section LAN sans fil
Système de communication
IEEE 802.11 a/b/g/n/ac
Bande de fréquences
2,4 GHz, 5 GHz
Section BLUETOOTH
Système de communication
Spécification BLUETOOTH version 5.2
Bande de fréquences
Bande de 2,4 GHz (2,400 0 GHz - 2,483 5 GHz)
Général
Alimentation requise
25 V CC (à l'aide de l'adaptateur CA fourni branché à l'alimentation 100 V - 240 V CA, 50 Hz/60 Hz)
Consommation électrique
Marche : 42,0 W
[Mise en veille réseau/Bluetooth] est réglé sur ON : moins de 2,0 W
[Mise en veille réseau/Bluetooth] est réglé sur OFF : moins de 0,5 W
Le produit comporte une fonction de routeur qui permet de transférer des données audio via Wi-Fi
sur un autre produit audio Sony.
Dimensions* (env.) (l/h/p)
800 mm × 64 mm × 124 mm
* N'incluent pas la partie saillante
Poids (env.)
3,7 kg
Adaptateur CA
Nom ou marque du fabricant : Sony Corporation
Numéro d'enregistrement au registre du commerce : 7010401045660
Adresse : 1-7-1 Konan, Minato-ku, Tokyo, 108-0075 Japon
Identifiant de modèle : AC-509C
Tension d'entrée : 100 - 240 V
Fréquence de CA d'entrée : 50 Hz/60 Hz
Tension de sortie - Courant de sortie - Puissance de sortie : 25,0 Vdc - 2,0 A - 50,0 W
Rendement actif moyen : 88,0 %
Rendement à faible charge (10 %) : 79,0 %
Consommation d'énergie hors charge : 0,21 W
Section transmetteur/récepteur sans fil
Système de communication
Wireless Sound Specification version 4.0
Bande de fréquences
5 GHz
Éléments inclus
• Barre de son (1)
• Télécommande (1)
• Pile R03 (taille AAA) (2)
• CALIBRE DE MONTAGE MURAL (1)
• Câble HDMI (prend en charge la spécification équivalente au câble HDMI grande vitesse avec
Ethernet) (1)
• Adaptateur CA (1), cordon d'alimentation secteur (1)
• Guide de référence (ce manuel)
La conception et les spécifications peuvent être modifiées sans avis préalable.
Gammes de fréquences radio et puissance de sortie
maximum
Bande de fréquences Puissance de sortie maximale
BLUETOOTH 2 400 - 2 483,5 MHz < 9,9 dBm
LAN sans fil 2 400 - 2 483,5 MHz < 19,99 dBm
5 150 - 5 250 MHz < 22,99 dBm
5 250 - 5 350 MHz < 19,99 dBm
5 470 - 5 725 MHz < 19,99 dBm
5 725 - 5 850 MHz < 13,98 dBm
Enceinte sans fil 5 150 - 5 250 MHz < 22,99 dBm
5 250 - 5 350 MHz < 19,99 dBm
5 470 - 5 600 MHz < 19,99 dBm
5 650 - 5 725 MHz < 19,99 dBm
5 725 - 5 850 MHz < 13,98 dBm
