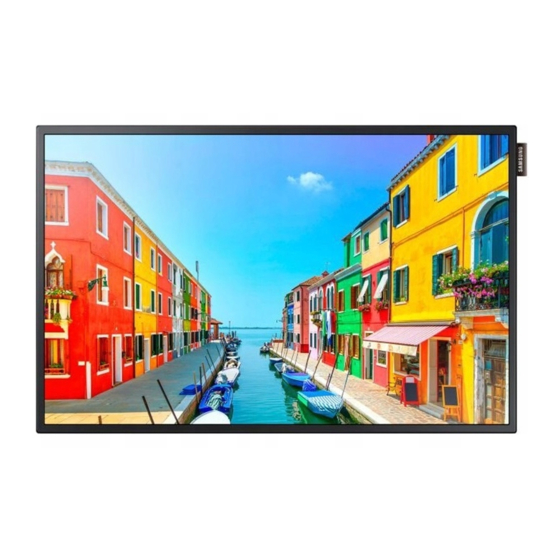

Samsung OM24E Quick Setup Manual

Quick Setup Guide
Guide de démarrage rapide
Guía de configuración rápida
OH24E OM24E
|English
- The color and the appearance may differ depending on the product, and the specifications are subject to change without prior
notice to improve the performance.
- Download the user manual from the website for further details.
http://www.samsung.com/displaysolutions
|Français
- La couleur et l'aspect peuvent varier selon le modèle et ses spécifications peuvent être modifiées sans préavis pour des raisons
d'amélioration de la performance.
- Téléchargez le manuel de l'utilisateur du site Web pour obtenir de plus amples détails.
|Español
- El color y el aspecto pueden variar según el producto; las especificaciones están sujetas a cambios sin previo aviso para mejorar el
rendimiento del producto.
- Descargue el manual del usuario desde el sitio web si necesita más información.
The terms HDMI and HDMI High-Definition Multimedia
Interface, and the HDMI Logo are trademarks or registered
trademarks of HDMI Licensing LLC in the United States
and other countries.
BN68-07744A-00
Connecting and Using a Source Device
Connexion et utilisation d'un périphérique source
Conexión y uso de un dispositivo fuente
Connecting to an Audio System
Connecting to a PC
Connexion à un PC Connexion à un système audio
Conexión a un PC Conexión a un sistema de audio
RGB IN AUDIO OUT
(Model OM24E is only supported.) / (Seul le modèle OM24E est pris en charge.) /
(Solo se admite el modelo OM24E.)
RGB / HDMI / AUDIO IN
(Model OM24E is only supported.) / (Seul le modèle OM24E est pris en charge.) /
(Solo se admite el modelo OM24E.)
Connecting the LAN Cable
Connexion du câble LAN
HDMI IN
Conexión del cable LAN
RJ45
RGB / HDMI / AUDIO IN
(Model OM24E is only supported.) / (Seul le modèle OM24E est pris en charge.) /
(Solo se admite el modelo OM24E.)
|English
Use Cat7(*STP Type) cable for the connection.
*Shielded Twist Pair
HDMI IN
|Français
Utilisez un câble Cat7 (de type *STP) pour la connexion.
*paire torsadée blindée
Connecting to a Video Device |Español
Connexion à un périphérique vidéo
Utilice un cable Cat 7 (tipo *STP) para la conexión.
Conexión a un dispositivo de vídeo
*Par trenzado apantallado (del inglés Shielded Twist Pair)
HDMI IN
RGB / HDMI / AUDIO IN
(Model OM24E is only supported.) / (Seul le modèle OM24E est pris en charge.) /
(Solo se admite el modelo OM24E.)
HDMI IN
OHE_OME-NA-QSG_BN68-07744A-00.indd 1
Checking the Components
Vérification des composants
Comprobación de los componentes
|English
Contact the vendor where you purchased the product if any components are missing.
Components
• Quick Setup Guide • Warranty card (Not available in some locations)
• Regulatory guide • Power cord
• Batteries (Not available in some locations) • Remote Control
• Light sensor (Model OM24E is only supported.)
|Français
Communiquez avec le fournisseur qui vous a vendu l'appareil s'il manque des composants.
Composants
• Guide de démarrage rapide • Fiche de garantie (Non disponible dans certaines régions)
• Guide de réglementation • Cordon d'alimentation
• Piles (Non disponible dans certaines régions) • Télécommande
• Capteur de lumière (Seul le modèle OM24E est pris en charge.)
|Español
Póngase en contacto con el distribuidor donde adquirió el producto si falta alguno de los componentes.
Componentes
• Guía de configuración rápida • Tarjeta de garantía (No disponible en algunos lugares)
• Guía de regulaciones • Cable de alimentación
• Pilas (No disponible en algunos lugares) • Mando a distancia
• Sensor de iluminación (Solo se admite el modelo OM24E.)
Connecting to MDC
Connexion à MDC
Conexión a MDC
RS232C IN
RJ45 HUB
|English
For details on how to use the MDC program, refer to Help after installing the program.
The MDC program is available on the website.
|Français
Pour obtenir des détails sur la manière d'utiliser le programme MDC, reportez-vous à l' A ide
après avoir installé le programme. Le programme MDC est disponible sur le site Web.
|Español
Para obtener información sobre cómo usar el programa MDC, consulte la Ayuda tras
instalar el programa. El programa MDC está disponible en el sitio web.

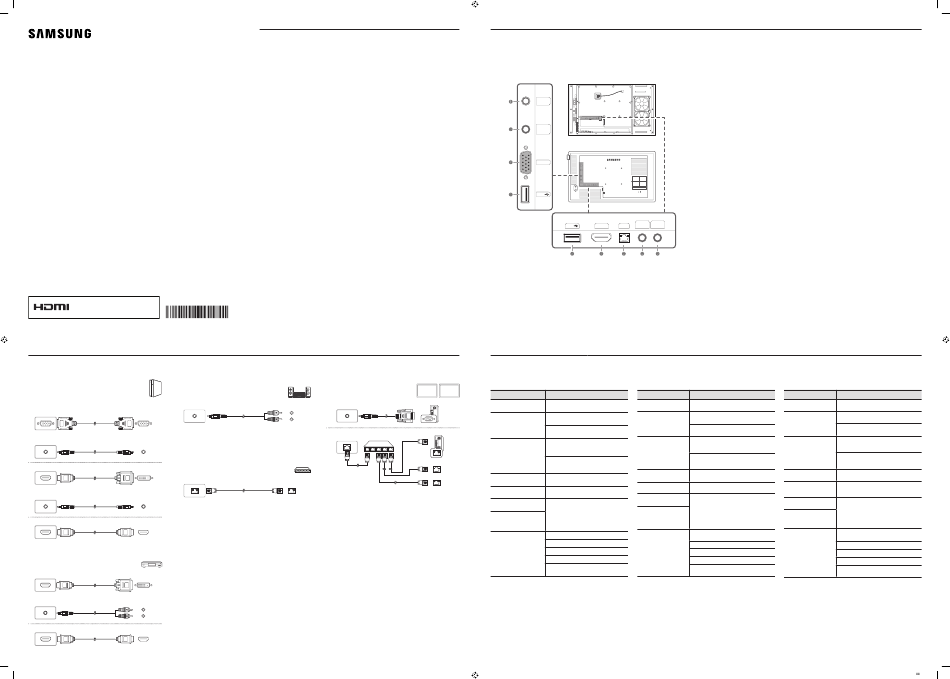

Reverse Side
Arrière de l'appareil
Parte posterior
OM24E OH24E
AMBIENT
SENSOR IN
RGB /
HDMI /
AUDIO IN
OM24E
RGB IN
USB
OH24E OM24E
RS232C AUDIO
USB HDMI IN RJ45
IN OUT
Troubleshooting Guide
Guide de dépannage
Solución de problemas
|English |Français
Issues Solutions Problèmes
L'écran ne cesse de s'allumer et
The screen keeps switching on Check the cable connection between the product
and off. and PC, and ensure the connection is secure. s'éteindre.
Check that the product is connected correctly with
a cable.
No Signal is displayed on the
Aucun signal s'affiche à l'écran.
screen.
Check that the device connected to the product is
powered on.
This message is displayed when a signal from the
graphics card exceeds the product's maximum
Pas le mode optimal est
resolution and frequency.
affiché.
Not Optimum Mode is displayed.
Refer to the Standard Signal Mode Table and set the
maximum resolution and frequency according to the
product specifications.
Les images à l'écran
The images on the screen look apparaissent déformées.
Check the cable connection to the product.
distorted.
L'écran n'est pas clair.
The screen is not clear. Set the resolution and frequency to the L'écran est flou.
The screen is blurry. recommended level.
L'écran apparaît instable et
vacillant.
The screen appears unstable and Check that the resolution and frequency of the PC
shaky.
and graphics card are set within a range compatible
with the product. Then, change the screen settings
Des ombres et des images
if required by referring to the Additional Information
There are shadows or ghost
fantômes persistent à l'écran.
on the product menu and the Standard Signal Mode
images left on the screen.
Table.
Make sure that the batteries are correctly in place (+/-).
Check if the batteries are flat.
Check for power failure. La télécommande ne
The remote control does not
fonctionne pas.
work.
Make sure that the power cord is connected.
Check for any special lighting or neon signs switched
on in the vicinity.
|English
Supplies power to the external sensor board or receives the light sensor signal.
1
- Model OM24E is only supported.
2 Receives sound from a PC via an audio cable.
- Model OM24E is only supported.
3 Connects to a source device using a D-SUB cable.
- Model OM24E is only supported.
4 Connect to a USB memory device.
- Model OM24E is only supported.
Connect to a USB memory device.
5
6 Connects to a source device using an HDMI cable.
7 Connects to MDC using a LAN cable.
Connects to MDC using an RS232C adapter.
8
9 Connects to the audio of a source device.
Because the OH24E is a waterproof product, there is not enough space for cable storage.
A cored or thick HDMI cable is difficult to store and may cause issues when you use the product.
|Français
1 Alimente la carte de capteur externe ou reçoit le signal de capteur lumineux.
- Seul le modèle OM24E est pris en charge.
Reçoit le son d'un PC par le biais d'un câble audio.
2
- Seul le modèle OM24E est pris en charge.
3 Se connecte à un périphérique source à l'aide d'un câble D-SUB.
- Seul le modèle OM24E est pris en charge.
4 Connexion à un périphérique USB.
- Seul le modèle OM24E est pris en charge.
5 Connexion à un périphérique USB.
6 Se connecte à un périphérique source à l'aide d'un câble HDMI.
Se connecte au contrôle multiécran à l'aide d'un câble LAN.
7
8 Connexion au MDC grâce à un adaptateur RS232C.
Se connecte à la prise audio d'une source.
9
Le modèle OH24E étant un produit résistant à l'eau, il n'y a pas assez d'espace pour ranger les câbles.
Il est difficile de ranger un câble HDMI rigide ou épais, ce qui risque de poser problème lors de l'utilisation du produit.
|Español
1 Suministra alimentación a la placa de sensores externa o recibe la señal del sensor de luz.
- Solo se admite el modelo OM24E.
2 Recibe el sonido de un PC a través de un cable de audio.
- Solo se admite el modelo OM24E.
3 Conecta con un dispositivo que actúa como fuente mediante un cable D-SUB.
- Solo se admite el modelo OM24E.
Conecta con un dispositivo de memoria USB.
4
- Solo se admite el modelo OM24E.
5 Conecta con un dispositivo de memoria USB.
6 Conecta con un dispositivo que actúa como fuente mediante un cable HDMI.
7 Conecta con MDC mediante un cable LAN.
Conecta a MDC mediante un adaptador RS232C.
8
9 Conexión del audio de un dispositivo de origen.
El OH24E es un producto impermeable, por lo que no hay espacio suficiente para el almacenamiento de cables.
Es difícil almacenar cables HDMI rígidos o gruesos, y podrían causar problemas al usar el producto.
|Español
Solutions Problemas Soluciones
Vérifiez la connexion du câble entre l'appareil et le PC La pantalla se enciende y se Compruebe la conexión del cable entre el producto y
et assurez-vous qu'elle est solide. apaga continuamente. el PC, asegúrese de que la conexión sea firme.
Compruebe que el producto esté conectado
Vérifiez que l'appareil est correctement connecté avec
un câble. correctamente con un cable.
Sin señal se muestra en la
pantalla.
Vérifiez que le périphérique connecté à l'appareil est Compruebe que el dispositivo conectado al producto
esté encendido.
sous tension.
Ce message est affiché lorsqu'un signal de la carte Este mensaje se muestra cuando una señal de la tarjeta
gráfica supera la frecuencia y la resolución máxima del
vidéo excède la résolution et la fréquence maximales
de l'appareil. producto.
Modo no óptimo se muestra
en la pantalla.
Consulte la Tabla de los modos de señal estándar y
Reportez-vous au Tableau des modes de signal
standard et réglez la résolution et la fréquence configure la frecuencia y la resolución máximas en
función de las especificaciones del producto.
maximales selon les spécifications de l'appareil.
Las imágenes de la pantalla
Compruebe la conexión del cable al producto.
Vérifiez la connexion du câble à l'appareil.
aparecen distorsionadas.
La pantalla no presenta un
Réglez la résolution et la fréquence au niveau
Establezca la resolución y la frecuencia en los niveles
aspecto claro. La pantalla está
recommandé.
recomendados.
borrosa.
Vérifiez que la résolution et la fréquence du PC et de
La pantalla aparece inestable y
Compruebe que la resolución y la frecuencia del PC
la carte vidéo se trouvent dans une plage compatible
temblorosa. y la tarjeta gráfica esté establecida en un intervalo
avec l'appareil. Puis modifiez les paramètres de l'écran
compatible con el producto. A continuación, consulte
au besoin en vous reportant à la section Information
Aparecen sombras o imágenes la información adicional en el menú del producto y la
supplémentaire du menu de l'appareil et au Tableau
reflejadas a la izquierda de la
Tabla de los modos de señal estándar para cambiar la
des modes de signal standard.
pantalla.
configuración de la pantalla si fuera necesario.
Assurez-vous que les piles sont placées correctement Compruebe que las pilas estén correctamente
(+/-). colocadas (+/-).
Vérifiez si les piles sont épuisées. Compruebe si las pilas están descargadas.
El mando a distancia no
Vérifiez s'il y a une panne de courant. Compruebe si hay fallos en la alimentación.
funciona.
Assurez-vous que le cordon d'alimentation est connecté. Asegúrese de que el cable de alimentación esté conectado.
Vérifiez si une éclairage spécial ou des enseignes au
Compruebe si hay señales de neón o iluminación
néon se trouve à proximité. especial conectada en las inmediaciones.
2015-11-24 5:46:42
