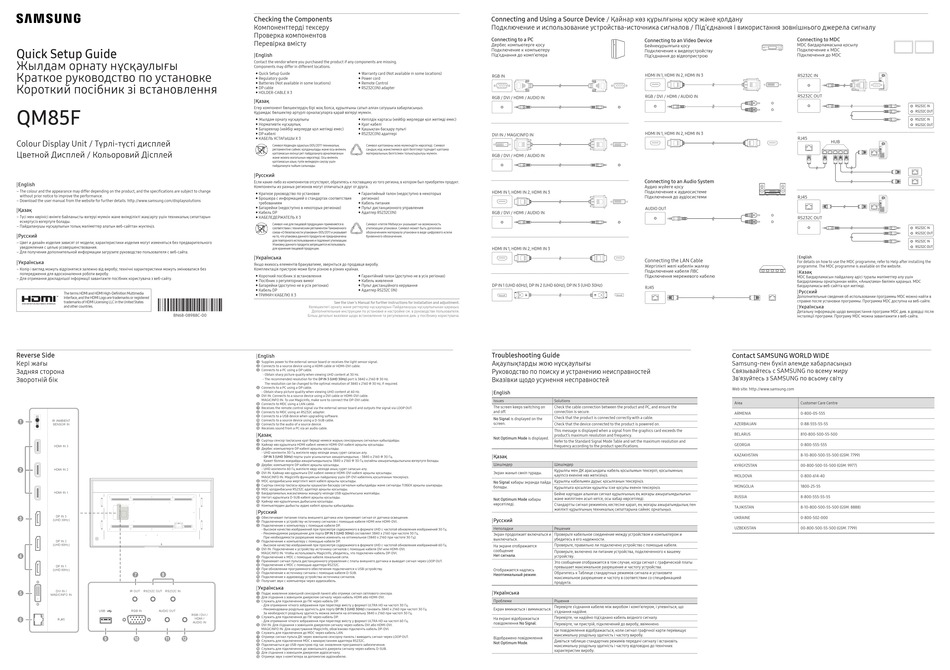

Quick Setup Guide
Жылдам орнату нұсқаулығы
Краткое руководство по установке
Короткий посібник зі встановлення

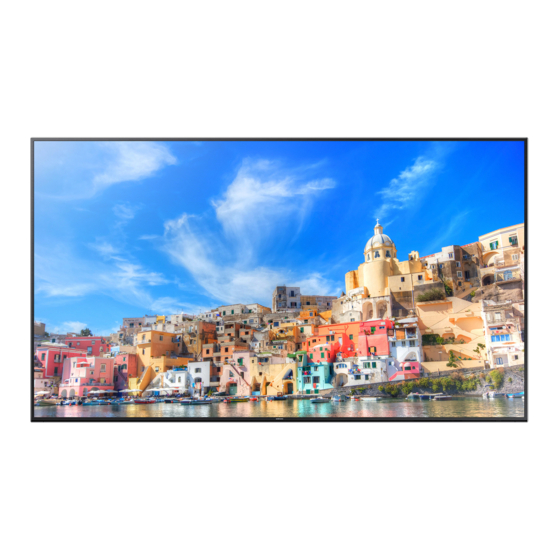

QM85F
Colour Display Unit / Түрлі-түсті дисплей
Цветной Дисплей / Кольоровий Дісплей
|English
‒ The colour and the appearance may differ depending on the product, and the specifications are subject to change
without prior notice to improve the performance.
‒ Download the user manual from the website for further details. http://www.samsung.com/displaysolutions
|Қазақ
‒ Түсі мен көрінісі өнімге байланысты өзгеруі мүмкін және өнімділікті жақсарту үшін техникалық сипаттарын
ескертусіз өзгертуге болады.
‒ Пайдаланушы нұсқаулығын толық мәліметтер алатын веб-сайттан жүктеңіз.
|Русский
‒ Цвет и дизайн изделия зависят от модели, характеристики изделия могут изменяться без предварительного
уведомления с целью усовершенствования.
‒ Для получения дополнительной информации загрузите руководство пользователя с веб-сайта.
|Українська
‒ Колір і вигляд можуть відрізнятися залежно від виробу; технічні характеристики можуть змінюватися без
попередження для вдосконалення роботи виробу.
‒ Для отримання докладнішої інформації завантажте посібник користувача з веб-сайту.
The terms HDMI and HDMI High-Definition Multimedia
Interface, and the HDMI Logo are trademarks or registered
trademarks of HDMI Licensing LLC in the United States
and other countries.
BN68-08988C-00
Reverse Side
Кері жағы
Задняя сторона
Зворотній бік
1 IR /AMBIENT
SENSOR IN
HDMI IN 3
2 HDMI IN 2
HDMI IN 1
DP IN 3
3
(UHD 30Hz)
DP IN 2
(UHD 60Hz)
4
DP IN 1
(UHD 60Hz)
7 8
DVI IN / IR OUT RS232C OUT RS232C IN
5
MAGICINFO IN
USB RGB IN AUDIO OUT
RGB / DVI /
6 HDMI /
RJ45
AUDIO IN
9 0 ! @
Checking the Components
Компоненттерді тексеру
Проверка компонентов
Перевірка вмісту
|English
Contact the vendor where you purchased the product if any components are missing.
Components may differ in different locations.
◆ Quick Setup Guide ◆ Warranty card (Not available in some locations)
◆ Regulatory guide ◆ Power cord
◆ Batteries (Not available in some locations) ◆ Remote Control
◆ DP cable ◆ RS232C(IN) adapter
◆ HOLDER-CABLE X 3
|Қазақ
Егер компонент бөлшектердің бірі жоқ болса, құрылғыны сатып алған сатушыға хабарласыңыз.
Құрамдас бөлшектер әртүрлі орналасуларға қарай өзгеруі мүмкін.
◆ Жылдам орнату нұсқаулығы ◆ Кепілдік картасы (кейбір жерлерде қол жетімді емес)
◆ Нормативтік нұсқаулық ◆ Қуат кабелі
◆ Батареялар (кейбір жерлерде қол жетімді емес) ◆ Қашықтан басқару пульті
◆ DP кабелі ◆ RS232C(IN) адаптері
◆ КАБЕЛЬ ҰСТАҒЫШЫ X 3
Символ Кедендік одақтың 005/2011 техникалық Символ қаптаманы жою мүмкіндігін көрсетеді. Символ
регламентіне сәйкес қолданылады және осы өнімнің сандық код және/немесе әріп белгілері түріндегі қаптама
қаптамасын екінші рет пайдалануға арналмағанын материалының белгісімен толықтырылуы мүмкін.
және жоюға жататынын көрсетеді. Осы өнімнің
қаптамасын азық-түлік өнімдерін сақтау үшін
пайдалануға тыйым салынады.
|Русский
Если какие-либо из компонентов отсутствуют, обратитесь к поставщику из того региона, в котором был приобретен продукт.
Компоненты из разных регионов могут отличаться друг от друга.
◆ Краткое руководство по установке ◆ Гарантийный талон (недоступно в некоторых
◆ Брошюра с информацией о стандартах соответствия регионах)
требованиям ◆ Кабель питания
◆ Батарейки (недоступно в некоторых регионах) ◆ Пульт дистанционного управления
◆ Кабель DP ◆ Адаптер RS232C(IN)
◆ КАБЕЛЕДЕРЖАТЕЛЬ X 3
Символ «не для пищевой продукции» применяется в Символ «петля Мебиуса» указывает на возможность
соответствии с техническим регламентом Таможенного утилизации упаковки. Символ может быть дополнен
союза «О безопасности упаковки» 005/2011 и указывает обозначением материала упаковки в виде цифрового и/или
на то, что упаковка данного продукта не предназначена буквенного обозначения.
для повторного использования и подлежит утилизации.
Упаковку данного продукта запрещается использовать
для хранения пищевой продукции.
|Українська
Якщо якихось елементів бракуватиме, зверніться до продавця виробу.
Комплектація пристрою може бути різною в різних країнах.
◆ Короткий посібник зі встановлення ◆ Гарантійний талон (доступно не в усіх регіонах)
◆ Посібник з регуляторних вимог ◆ Кабель живлення
◆ Батарейки (доступно не в усіх регіонах) ◆ Пульт дистанційного керування
◆ Кабель DP ◆ Адаптер RS232C (IN)
◆ ТРИМАЧ КАБЕЛЮ X 3
See the User's Manual for further instructions for installation and adjustment.
Келешектегі орнату және реттеулер нұсқауларын Пайдаланушы нұсқаулығынан қараңыз.
Дополнительные инструкции по установке и настройке см. в руководстве пользователя.
Більш детальні вказівки щодо встановлення та регулювання див. у посібнику користувача.
|English
1 Supplies power to the external sensor board or receives the light sensor signal.
2 Connects to a source device using a HDMI cable or HDMI-DVI cable.
3 Connects to a PC using a DP cable.
- Obtain sharp picture quality when viewing UHD content at 30 Hz.
- The recommended resolution for the DP IN 3 (UHD 30Hz) port is 3840 x 2160 @ 30 Hz.
The resolution can be changed to the optimal resolution of 3840 x 2160 @ 30 Hz, if required.
Connects to a PC using a DP cable.
4
- Obtain sharp picture quality when viewing UHD content at 60 Hz.
DVI IN: Connects to a source device using a DVI cable or HDMI-DVI cable.
5
MAGICINFO IN: To use MagicInfo, make sure to connect the DP-DVI cable.
6 Connects to MDC using a LAN cable.
7 Receives the remote control signal via the external sensor board and outputs the signal via LOOP OUT.
8 Connects to MDC using an RS232C adapter.
9 Connects to a USB device when upgrading software.
0 Connects to a source device using a D-SUB cable.
! Connects to the audio of a source device.
Receives sound from a PC via an audio cable.
@
|Қазақ
Сыртқы сенсор тақтасына қуат береді немесе жарық сенсорының сигналын қабылдайды.
1
Қайнар көз құрылғыға HDMI кабелі немесе HDMI-DVI кабелі арқылы қосылады.
2
Дербес компьютерге DP кабелі арқылы қосылады.
3
- UHD контентін 30 Гц жиілікте көру кезінде анық сурет сапасын алу.
- DP IN 3 (UHD 30Hz) порты үшін ұсынылатын ажыратымдылық - 3840 x 2160 @ 30 Гц.
Қажет болған жағдайда ажыратымдылықты 3840 x 2160 @ 30 Гц оңтайлы ажыратымдылығына өзгертуге болады.
Дербес компьютерге DP кабелі арқылы қосылады.
4
- UHD контентін 60 Гц жиілікте көру кезінде анық сурет сапасын алу.
5 DVI IN: Қайнар көз құрылғыға DVI кабелі немесе HDMI-DVI кабелі арқылы қосылады.
MAGICINFO IN: MagicInfo функциясын пайдалану үшін DP-DVI кабелінің қосылғанын тексеріңіз.
6 MDC қолданбасына жергілікті желі кабелі арқылы қосылады.
7 Сыртқы сенсор тақтасы арқылы қашықтан басқару сигналын қабылдайды және сигналды ТІЗБЕК арқылы шығарады.
8 MDC қолданбасына RS232C адаптері арқылы қосылады.
9 Бағдарламалық жасақтаманы жаңарту кезінде USB құрылғысына жалғайды.
0 Негізгі құрылғыға D-SUB кабелі арқылы қосылады.
Қайнар көз құрылғының дыбысына қосылады.
!
Компьютерден дыбысты аудио кабелі арқылы қабылдайды.
@
|Русский
Обеспечивает питание платы внешнего датчика или принимает сигнал от датчика освещения.
1
Подключение к устройству-источнику сигналов с помощью кабеля HDMI или HDMI-DVI.
2
Подключение к компьютеру с помощью кабеля DP.
3
- Высокое качество изображений при просмотре содержимого в формате UHD с частотой обновления изображений 30 Гц.
- Рекомендуемое разрешение для порта DP IN 3 (UHD 30Hz) составляет 3840 x 2160 при частоте 30 Гц.
При необходимости разрешение можно изменить на оптимальное (3840 x 2160 при частоте 30 Гц).
4 Подключение к компьютеру с помощью кабеля DP.
- Высокое качество изображений при просмотре содержимого в формате UHD с частотой обновления изображений 60 Гц.
5 DVI IN: Подключение к устройству-источнику сигналов с помощью кабеля DVI или HDMI-DVI.
MAGICINFO IN: Чтобы использовать MagicInfo, убедитесь, что подключен кабель DP-DVI.
Подключение к MDC с помощью кабеля локальной сети.
6
Принимает сигнал пульта дистанционного управления с платы внешнего датчика и выводит сигнал через LOOP OUT.
7
Подключение к MDC с помощью адаптера RS232C.
8
При обновлении программного обеспечения подключается к USB-устройству.
9
Подключение к источнику сигнала с помощью кабеля D-SUB.
0
Подключение к аудиовходу устройства-источника сигналов.
!
Получает звук с компьютера через аудиокабель.
@
|Українська
1 Подає живлення зовнішній сенсорній панелі або отримує сигнал світлового сенсора.
2 Для з'єднання з зовнішнім джерелом сигналу через кабель HDMI або HDMI-DVI.
3 Служить для підключення до ПК через кабель DP.
- Для отримання чіткого зображення при перегляді вмісту у форматі ULTRA HD на частоті 30 Гц.
- Рекомендована роздільна здатність для порту DP IN 3 (UHD 30Hz) становить 3840 x 2160 при частоті 30 Гц.
За необхідності роздільну здатність можна змінити на оптимальну 3840 x 2160 при частоті 30 Гц.
Служить для підключення до ПК через кабель DP.
4
- Для отримання чіткого зображення при перегляді вмісту у форматі ULTRA HD на частоті 60 Гц.
DVI IN: Для з'єднання з зовнішнім джерелом сигналу через кабель DVI або HDMI-DVI.
5
MAGICINFO IN: Для користування MagicInfo, обов'язково підключіть кабель DP-DVI.
Служить для підключення до MDC через кабель LAN.
6
Отримує сигнал пульта ДК через зовнішню сенсорну панель і виводить сигнал через LOOP OUT.
7
Служить для підключення MDC з використанням адаптера RS232C.
8
Підключається до USB-пристрою під час оновлення програмного забезпечення.
9
Служить для підключення до зовнішнього джерела сигналу через кабель D-SUB.
0
Для з'єднання з зовнішнім джерелом аудіосигналу.
!
Отримує звук з комп'ютера за допомогою аудіокабелю.
@
Connecting and Using a Source Device / Қайнар көз құрылғыны қосу және қолдану
HDMI IN 1, HDMI IN 2, HDMI IN 3
Подключение и использование устройства-источника сигналов / Під'єднання і використання зовнішнього джерела сигналу
Connecting to a PC
Connecting to an Video Device
Дербес компьютерге қосу RGB / DVI / HDMI / AUDIO IN
Бейнеқұрылғыға қосу
Подключение к компьютеру
Подключение к видеоустройству
Під'єднання до комп'ютера
Під'єднання до відеопристрою
HDMI IN 1, HDMI IN 2, HDMI IN 3
HDMI IN 1, HDMI IN 2, HDMI IN 3
RGB IN HDMI IN 1, HDMI IN 2, HDMI IN 3
RGB / DVI / HDMI / AUDIO IN
RGB / DVI / HDMI / AUDIO IN DP IN 1 (UHD 60Hz), DP IN 2 (UHD 60Hz), DP IN 3 (UHD 30Hz)
DP IN 1 (UHD 60Hz), DP IN 2 (UHD 60Hz), DP IN 3 (UHD 30Hz)
AUDIO OUT
HDMI IN 1, HDMI IN 2, HDMI IN 3
DVI IN / MAGICINFO IN
DVI IN / MAGICINFO IN
HDMI IN 1, HDMI IN 2, HDMI IN 3
RGB / DVI / HDMI / AUDIO IN
RGB / DVI / HDMI / AUDIO IN
RGB / DVI / HDMI / AUDIO IN
DP IN 1 (UHD 60Hz), DP IN 2 (UHD 60Hz), DP IN 3 (UHD 30Hz)
Connecting to an Audio System
HDMI IN 1, HDMI IN 2, HDMI IN 3 Аудио жүйеге қосу
HDMI IN 1, HDMI IN 2, HDMI IN 3 Подключение к аудиосистеме
Підключення до аудіосистеми
RGB / DVI / HDMI / AUDIO IN
AUDIO OUT
DVI IN / MAGICINFO IN
RGB / DVI / HDMI / AUDIO IN
RGB / DVI / HDMI / AUDIO IN
RGB IN
RGB IN
HDMI IN 1, HDMI IN 2, HDMI IN 3
HDMI IN 1, HDMI IN 2, HDMI IN 3
RGB / DVI / HDMI / AUDIO IN Connecting the LAN Cable
HDMI IN 1, HDMI IN 2, HDMI IN 3
RGB / DVI / HDMI / AUDIO IN Жергілікті желі кабелін жалғау
Подключение кабеля ЛВС
Підключення мережевого кабелю
RGB / DVI / HDMI / AUDIO IN
DP IN 1 (UHD 60Hz), DP IN 2 (UHD 60Hz), DP IN 3 (UHD 30Hz)
RJ45
DP IN 1 (UHD 60Hz), DP IN 2 (UHD 60Hz), DP IN 3 (UHD 30Hz)
RGB IN
DVI IN / MAGICINFO IN
DVI IN / MAGICINFO IN
RGB / DVI / HDMI / AUDIO IN
RGB / DVI / HDMI / AUDIO IN
RGB / DVI / HDMI / AUDIO IN
Troubleshooting Guide
Ақаулықтарды жою нұсқаулығы
Руководство по поиску и устранению неисправностей
HDMI IN 1, HDMI IN 2, HDMI IN 3
Вказівки щодо усунення несправностей HDMI IN 1, HDMI IN 2, HDMI IN 3
|English
RGB / DVI / HDMI / AUDIO IN
RGB / DVI / HDMI / AUDIO IN
Issues Solutions
The screen keeps switching on Check the cable connection between the product and PC, and ensure the
and off. connection is secure.
Check that the product is connected correctly with a cable.
No Signal is displayed on the
screen. Check that the device connected to the product is powered on.
RGB IN
RGB IN
This message is displayed when a signal from the graphics card exceeds the
product's maximum resolution and frequency.
Not Optimum Mode is displayed.
Refer to the Standard Signal Mode Table and set the maximum resolution and
frequency according to the product specifications.
RGB / DVI / HDMI / AUDIO IN
RGB / DVI / HDMI / AUDIO IN
|Қазақ
Шешімдер Шешімдер
Құрылғы мен ДК арасындағы кабель қосылымын тексеріп, қосылымның
Экран жанып сөніп тұрады.
қауіпсіз екеніне көз жеткізіңіз.
Құрылғы кабельмен дұрыс қосылғанын тексеріңіз.
No Signal хабары экранда пайда
болады.
Құрылғыға қосылған құрылғы іске қосулы екенін тексеріңіз.
Бейне картадан алынған сигнал құрылғының ең жоғары ажыратымдылығын
Not Optimum Mode хабары және жиілігінен асып кетсе, осы хабар көрсетіледі.
көрсетіледі.
Стандартты сигнал режимінің кестесіне қарап, ең жоғары ажыратымдылық пен
жиілікті құрылғының техникалық сипаттарына сәйкес орнатыңыз.
|Русский
Неполадки Решения
Экран продолжает включаться и Проверьте кабельное соединение между устройством и компьютером и
выключаться. убедитесь в его надежности.
Проверьте, правильно ли подключено устройство с помощью кабеля.
На экране отображается
сообщение
Проверьте, включено ли питание устройства, подключенного к вашему
Нет сигнала. устройству.
Это сообщение отображается в том случае, когда сигнал с графической платы
превышает максимальное разрешение и частоту устройства.
Отображается надпись
Обратитесь к Таблице стандартных режимов сигнала и установите
Неоптимальный режим.
максимальное разрешение и частоту в соответствии со спецификацией
продукта.
|Українська
Проблеми Рішення
Перевірте з'єднання кабелю між виробом і комп'ютером, і упевніться, що
Екран вмикається і вимикається.
з'єднання надійне.
Перевірте, чи надійно під'єднано кабель вхідного сигналу.
На екрані відображається
повідомлення No Signal.
Перевірте, чи пристрій, підключений до виробу, ввімкнено.
Це повідомлення відображається, коли сигнал графічної карти перевищує
максимальну роздільну здатність і частоту виробу.
Відображено повідомлення
Дивіться таблицю стандартних режимів передачі сигналу і встановіть
Not Optimum Mode.
максимальну роздільну здатність і частоту відповідно до технічних
характеристик виробу.
RS232C IN
RS232C OUT
Connecting to MDC
MDC бағдарламасына қосылу
Подключение к MDC
Підключення до MDC
RJ45
RS232C IN
RS232C OUT RS232C OUT
RJ45 RS232C IN
RJ45
HUB
RS232C OUT RS232C OUT
RJ45
RJ45
HUB
RS232C OUT
| English
RJ45
For details on how to use the MDC programme, refer to Help after installing the
HUB
programme. The MDC programme is available on the website.
|Казақ
MDC бағдарламасын пайдалану әдісі туралы мәліметтер алу үшін
бағдарламаны орнатқаннан кейін, «Анықтама» бөлімін қараңыз. MDC
бағдарламасы веб-сайтта қол жетімді.
|Русский
Дополнительные сведения об использовании программы MDC можно найти в
справке после установки программы. Программа MDC доступна на веб-сайте.
|Українська
Детальну інформацію щодо використання програми MDC див. в довідці після
інсталяції програми. Програму MDC можна завантажити з веб-сайта.
Contact SAMSUNG WORLD WIDE
Samsung-пен бүкіл әлемде хабарласыңыз
Связывайтесь с SAMSUNG по всему миру
Зв'язуйтесь з SAMSUNG по всьому світу
Web site: http://www.samsung.com
Area Customer Care Centre
ARMENIA 0-800-05-555
AZERBAIJAN 0-88-555-55-55
BELARUS 810-800-500-55-500
GEORGIA 0-800-555-555
KAZAKHSTAN 8-10-800-500-55-500 (GSM: 7799)
KYRGYZSTAN 00-800-500-55-500 (GSM: 9977)
MOLDOVA 0-800-614-40
MONGOLIA 1800-25-55
RUSSIA 8-800-555-55-55
TAJIKISTAN 8-10-800-500-55-500 (GSM: 8888)
UKRAINE 0-800-502-000
UZBEKISTAN 00-800-500-55-500 (GSM: 7799)
