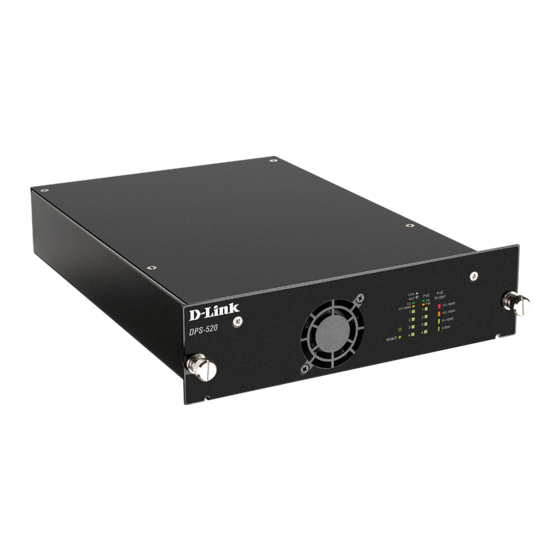

- Page 1 Quick Installation Guide Краткое руководство по установке DPS-520 PoE Redundant Power Supply Резервный источник питания с 4 портами 10/100/1000Base-T с поддержкой PoE для коммутаторов (180 Вт)
-
Page 2: About This Guide
About This Guide Rack Installation The D-Link DPS-520 is a Redundant Power System (RPS) The DPS-520 can be installed on a desktop or into a provides an affordable, 90 Watt, Power over HDBaseT standard switch rack by inserting it into an additional (PoH), rack-mountable, RPS solution. -
Page 3: Switch Connection
RPS Cable Pin Assignment Insert one end of the DC-powered, PoH, Ethernet cable into one of the LAN ports on the DPS-520 and insert the Any standard Category 5e or higher Ethernet cable can be used to connect the RPS to the switch where the RPS other end into the PoH-capable input port on the switch supplies PoH power to the switch. -
Page 4: Web User Interface
Enter key. Figure 6 - IP address in Internet Explorer NOTE: The default IP address of the DPS-520 is 10.90.90.90 (subnet mask 255.0.0.0). After successfully connecting to the Web UI, the following is displayed: Figure 7 - Web User Interface (Web UI) -
Page 5: System Configuration
Apply button to upgrade the firmware on the RPS. Important: The DPS-520 needs to be restarted for the software changes to take effect. To restart the DPS-520, the AC power cord needs to be removed and then re-inserted into the AC power port on the back panel. -
Page 6: Комплект Поставки
Описание Резервный источник питания DPS-520 используется с коммутаторами DGS-1520-28 / DGS-1520-52, Рисунок 2 - Установка DPS-520 в шасси DPS-800 позволяет подключить до 4 устройств* и обеспечивает потребляемую мощность 180 Вт (90 Вт на порт). Для подключения коммутатора с поддержкой PoH к одному... - Page 7 Подключение к коммутатору Подключите Ethernet-кабель к одному из четырех Назначение контактов разъема RJ-45 PoH портов LAN на DPS-520 и к порту с поддержкой PoH (как правило, к порту управления) на коммутаторе. Для по дключения DPS-520 к ко ммутато ру испо льзуется...
- Page 8 одному из портов LAN или порту управления (MGMT) на DPS-520. Вход в Web-интерфейс Откройте Web-браузер, введите в его адресной строке IP-адрес DPS-520 и нажмите Enter. Рисунок 6 - IP-адрес в Internet Explorer Примечание: IP-адрес DPS-520 по умолчанию - 10.90.90.90 (маска подсети - 255.0.0.0).
-
Page 9: Настройка Системы
DPS-520, нажмите кнопку Browse (Обзор), выберите необходимый файл ПО и нажмите кнопку Apply (Применить). Важно: Для того чтобы новое ПО вступило в силу, необходимо перезагрузить DPS-520. Для этого отключите от DPS-520 кабель питания, а затем снова подключите его к соответствующему разъему, расположенному на... - Page 10 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Интерфейсы 4 порта 10/100/1000Base-T с поддержкой PoE Порт управления 10/100/1000Base-T с разъемом RJ-45 Индикаторы Power MGMT Link/Activity/Speed (на порт) PoE Ok/PoE Fail (на порт) PoE Budget Стандарты PoH (Power over HDBaseT) Бюджет мощности 180 Вт (90 Вт на порт) Диапазон...
- Page 11 Год: С - 2012, D - 2013, E - 2014, F - 2015, G - 2016, H - 2017, I - 2018, J - 2019, 0 - 2020, 1 - 2021. Месяц: 1 - январь, 2 - февраль, ..., 9 - сентябрь, A - октябрь, B - ноябрь, С - декабрь. При обнаружении неисправности устройства обратитесь в сервисный центр или группу технической поддержки D-Link.
-
Page 12: Техническая Поддержка
Обновления программного обеспечения и документация доступны на Интернет-сайте D-Link. D-Link предоставляет бесплатную поддержку для клиентов в течение гарантийного срока. Клиенты могут обратиться в группу технической поддержки D-Link по телефону или через Интернет. Техническая поддержка компании D-Link работает в круглосуточном режиме ежедневно, кроме...
