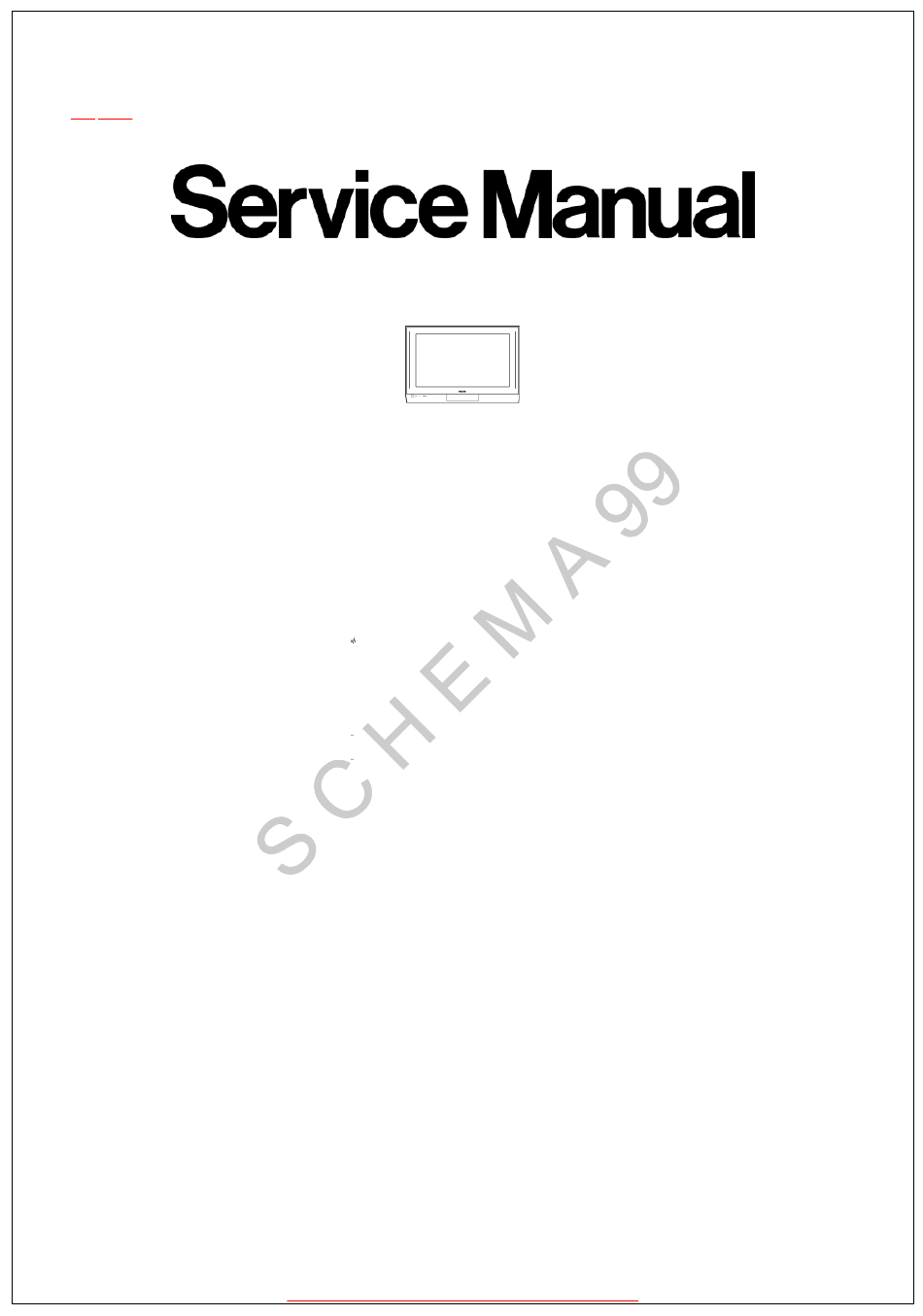

Service Manual
TOP NEXT
\ORDER NO. 04-SM-008
Plasma TV
TH-50PV30E
l
GP6DE Chassis
Power Source
220 V - 240 V 50 Hz/ 60 Hz A.C.
Power Consumption
Normal use
510 W
Standby
1.8 W (TV only)
15.0 W (TV+ DVB system set to record Timer programmes)
Power-OFF
1.0 W
Plasma Display panel
Drive method
AC type
Aspect Ratio
16:9
Contrast Ratio
3000:1
Screen size (No.of pixels)
50-inch
1,106 mm (W)× 622 mm (H)× 1,269 mm (diagonal)
1,049,088 (1,366 (W)× 768 (H)) [4,098× 768 dots]
Sound
Speaker
Woofer
80 mm× 2, Tweeter 16 mm× 73 mm× 8
Audio Output
26 W [ 8 W+8 W, 5 W+5 W ] (10%THD)
Headphone
M3 (3.5 mm) Jack× 1
Applicable signals
Colour System
NTSC, PAL, PAL60, Modified NTSC
Scanning format
525 (480)/60i
60p, 625 (575)/50i
50p
PC signals
XGA display
VGA, SVGA, XGA
SXGA, UXGA ...... (compressed)
Horizontal scanning frequency 15 - 110 kHz
Vertical scanning frequency 48 - 120 Hz
Receiving Systems/Band name
PAL I
PAL 525/60
DVB
M.NTSC
NTSC
(AV INPUT ONLY)
OUTPUT
AUDIO OUT
AUDIO L-R (RCA Pin Type× 2)
INPUT
AV3-Front
VIDEO (RCA Pin Type× 2)
S-VIDEO (MINI DIN 4-pin)
AUDIO L-R (RCA Pin Type× 2)
AV4C-Rear
Y
PB/PR
PC
(HIGH-DENSITY D-SUB 15PIN) R, G, B/ 0.7 Vp-p (75Ω)
Others
SD Card slot× 1, PC Card slot× 1
INPUT/OUTPUT
AV1-Rear
21 Pin terminal (Audio/Video in, TV out, RGB in)
AV2-Rear
21 Pin terminal (Audio/Video in, Audio/Video out, S-Video in, Q -Link)
AV4-Rear
21 Pin terminal (Audio/Video in, Audio/Video out, S-Video in, RGB in, Q-Link)
ANT-Rear
UHF
Operating Conditions
Temperature :0° - 40°C
Humidity :20% - 80%RH (non-condensing)
Accessories Supplied
Operating Instructions
TQBC0728
Mains Lead
K2CT3DH00017
http://servis-manual.com/
Specifications
UHF E21-68.
Playback of NTSC tape from some PAL Video recorders (VCR).
Digital terrestrial services via UHF aerial input.
Playback from M.NTSC Videorecorders (VCR).
Playback from NTSC Videorecorders (VCR).
0.5 Vrms
1.0 Vp-p (75Ω)
Y: 1.0 Vp-p (75Ω) C:0.286 Vp-p (75Ω)
0.5 Vrms
1.0 Vp-p (including synchronization)
±0.35 Vp-p
HD, VD/ 1.0 - 5.0 Vp-p (high impedance)
