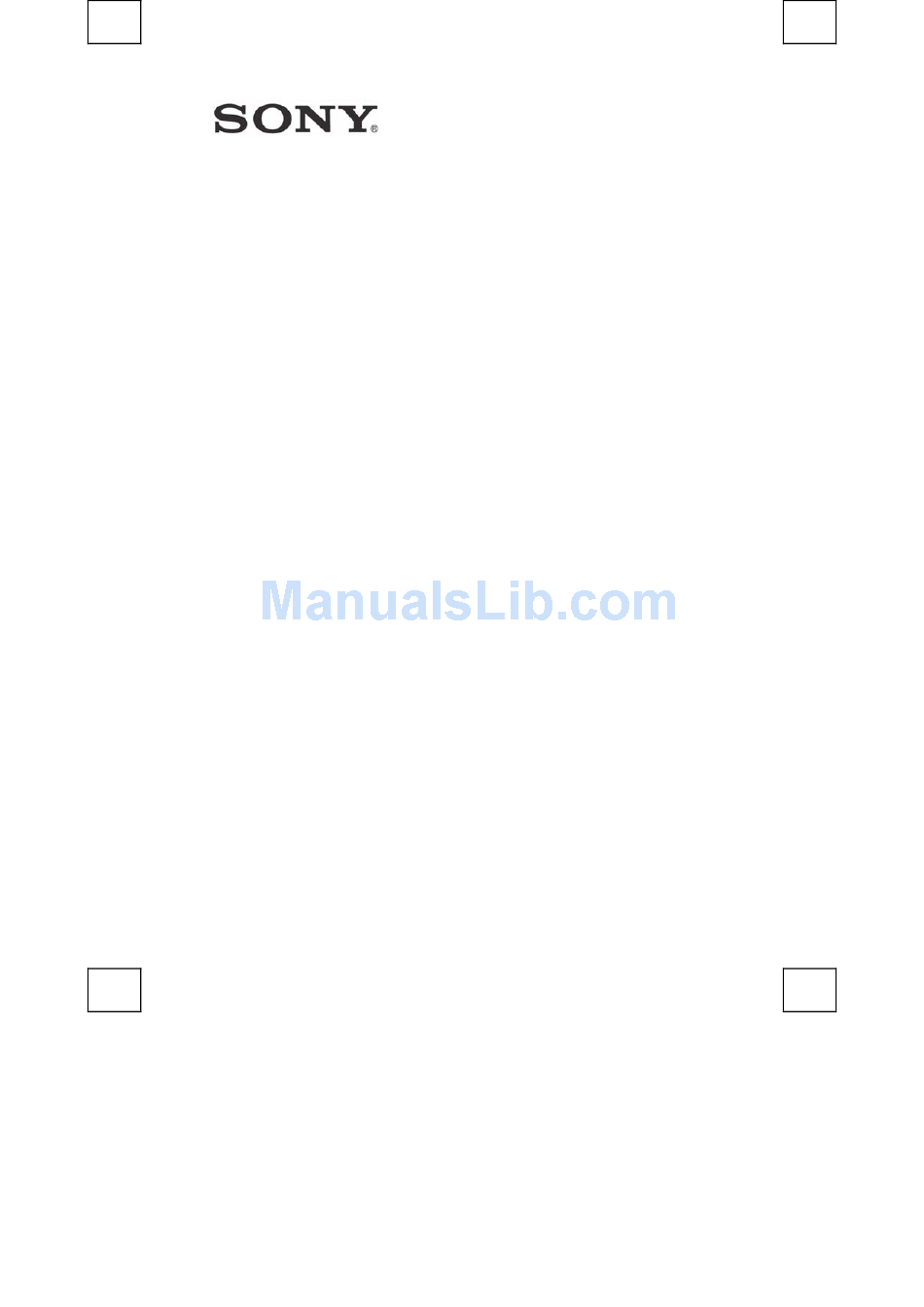

- Page 1 DDU1632 DVD-ROM Drive Unit DVD-ROM驅動器 DVD-ROM驱动器 User’s Guide Guía del usuario 使用手冊 (繁體) 使用手册 (简体) Version 1.0 ©2005 Sony Corpration...
- Page 3 The model and serial numbers are located on the top side of the drive. Record these numbers in the spaces provided below. Refer to them whenever you call upon your sales representative regarding this product. Model No./ 型號 / 型号 DDU1632 WARNING: You are cautioned that changes or modifications not expressly approved in this document could void your authority to oprerate this equipment.
- Page 4 Trade Name: SONY Model No.: DDU1632 Responsible Party: Sony Electronics Inc. Address: 16450 W. Bernardo Dr., San Diego, CA 92127 U.S.A. Telephone No.: 858-942-2230 This device complies with Part 15 of the FCC Rules. Operation is subject to the following two...
- Page 5 CE Sicherheitsbestimmungen: Diese Ausrüstung erfüllt die Europäischen EMC-Bestimmungen für die Verwendung in folgender/folgenden Umgebung (en): Wohngegenden Gewerbegebiete Leichtindustriegebiete (Diese Ausrüstung erfüllt die Bestimmungen der Norm EN55022, Klasse B.) Safety Notice: 1. Do not install or operate the product in high temperature, humidity or dusty environment. 2.
-
Page 6: Precautions For Use
Precautions for Use WARNING Please be aware that cracked, deeply scratched or other poor quality discs used in this drive may cause damage to the drive and data in the discs. Such discs may break at high speed rotation. If full care is not exercised in relation to this matter you may void the warranty to this product. - Page 7 使用注意事项 警告 使用破裂、裂痕或其他劣等的光碟片於此光碟機可能會導致機器的損壞或是資料的流失，請小心使 用機器。不當的操作或使用不良的光碟片而導致機器的損壞可能會導致保固期失效。 避免結露 應儘可能避免溫度的突然變化。將驅動器從冷的地方搬移到熱的地方後，或房間內突然升溫後，不 要立即使用，因為驅動器內可能結露。使用驅動器時如果溫度突然變化，立即停止使用，但電源至 少仍需接通 1 小時。 關於 DualDisc 軟體注意事項 本產品可供播放標準 CD 光碟時，發揮最高的娛樂價值。在本產品上使用 DualDisc 可能會刮傷或 磨損 DualDisc 的視訊面，並影響 DualDisc 的播放功能，且無法在本產品上使用。 使用注意事項 警告 在该驱动器使用破裂、严重创伤或其它质量差的光盘可能会损坏驱动器或光盘数据，而且这些光盘 在高速运转时可能会断裂。若驱动器的损坏由与上述情况有关的原因导致，你会失去该产品的保修 权利。请小心使用机器。 避免结露 应尽可能避免温度的突然变化。将驱动器从冷的地方搬移到热的地方后，或房间内突然升温后，不 要立即使用，因为驱动器内可能结露。使用驱动器时如果温度突然变化，立即停止使用，但电源至 少仍需接通 1 小时。 关于 DualDisc 软件的注意事项 该产品设计用于在播放标准 CD 光碟时提供最高的娱乐价值。DualDisc 与该产品一起使用可能会 擦伤或磨伤...
-
Page 9: Installing The Dvd-Rom Drive
1. Installing the DVD-ROM Drive Before you begin, turn off the system power. Follow the steps below to install the DVD- ROM drive: Remove the cover from your system. Refer to your system user’s guide. Adjust the Master/Slave jumpers on the back of the DVD-ROM drive as necessary. (The factory default is Master. - Page 10 2. DVD Region Coding Region Playback Control Management You can only play DVD-Video discs with the same region code as your DVD-Video Playback system. As for DVD-ROM drives, one kind of the DVD-Video Playback system, there are 2 types: RPC Phase 1 (as RPC1): RPC1 drives do not have built-in hardware support for region management.
-
Page 11: Front Panel
3. Using the DVD-ROM Drive Front Panel Headphone Jack By plugging in the stereo mini jack here, you can listen to audio with headphones. Volume Control This rotary knob adjusts the volume level of the headphone output. Turning the wheel to the right will increase the audio volume. -
Page 12: Rear View
Rear View Digital Audio Output Connector If your sound card has a digital audio IEC958 format connector, you can connect it to this digital audio output connector with a 2-pin audio cable. Analog Audio Output Connector This connector allows you to connect the drive to your sound card with a 4-pin audio cable. -
Page 13: Jumper Setting
4. Jumper Setting This appendix explains the jumper settings on the drive and lists the pin configurations of each connector on the rear panel. The DVD-ROM drive comes with one jumper. This jumper determines how your DVD-ROM drive functions. The figure and table below show the four possible jumper settings and their functions. - Page 14 ABS (Auto-Balance System) spindle motor. It’s a normal state. • When DDU1632 is used as a source drive in the “On the fly” copy, it is recommended that the data transfer mode of DDU1632 and HDD would be set to DMA for no noise in the copied disc.
-
Page 15: Product And Support Information
• Toll Free: 1-800-588-3847 • Free telephone support is offered for 90 days from your first call. Product purchased in Singapore (Sony Electronics Singapore Pte. Ltd.): Monday to Friday 9:00 a.m. - 5:00 p.m. • Storage support Hotline (not toll free): +65-6544 7393 •... - Page 16 DC + 12V 1.5A Size 148.6±0.5 (W) × 41.8±0.5 (H) × 177.2±0.5 (D) mm Weigh Approx. 0.8 Kg DRIVE INQUIRY SONY DVD-ROM DDU1632 ENVIRONMENT REQUIREMENT Operating Environment 5°C ~ 40°C LASER COMPONENT RADIATION DATA Wave length 650 ± 10 nm(DVD) 790 ±...
- Page 17 1. Instalación de la unidad DVD-ROM Antes de empezar a instalar la unidad DVD-ROM debe apagar el ordenador. Siga los pasos siguientes para instalar la unidad DVD-ROM: Retire la cubierta del ordenador. Consulte el guia del usuario. Si es necesario ajuste los puentes maestro/esclavo en la parte trasera de la unidad DVD- ROM.
- Page 18 2. DVD codificación de región Administración del control de la reproducción de región Los discos DVD-Vídeo sólo pueden reproducirse con la misma codificación de región que tiene el sistema de reproducción de DVD-Vídeo. Hay dos tipos de unidades DVD-ROM, una classe de sistema de reproducción DVD-Vídeo: RPC Fase 1 (RPC1): las unidades de RPC1 no tienen un soporte de hardware incorporado para la administración de región.
- Page 19 3. Uso de la unidad DVD-ROM Tablero Frontal 1. Enchufe de Auriculares Conectando aquí la clavija de estéreo, puede escuchar un audio utilizando auriculares. 2. Control del Volumen de Auriculares Este botón ajusta el nivel de volumen de la salida audio de sus auriculares. Gire el mismo hacia a la derecha para aumentar el volumen del audio.
-
Page 20: Vista Trasera
Vista Trasera 1. Conector de Salida de Audio Digital Si su tarjeta de sonido tiene un conector de audio digital en formato IEC958, el mismo se puede conectar a este conector de salida de audio digital utilizando un cable audio de 2 espigas. - Page 21 4. Ajustes de puentes Este apéndice explica cómo ajustar los puentes de la unidad y lista las configuraciones de pines de cada conector del panel trasero. El DVD-ROM drive viene acompañado con un jumper. funcionamiento de la unidad DVD-ROM. La figura y tabla siguiente muestran las cuatro posibles configuraciones y sus funciones.
- Page 22 ♦ Cuando el DDU1632 se utiliza como la unidad fuente en la copia "Inmediata", se recomienda establecer el modo de transferencia de datos de DDU1632 y de HDD en modo DMA para que no haya ruido en el disco copiado.
- Page 23 7. INFORMACIÓN DE SOPORTE Y ProductO Información de los sitios mundiales de SONY Productos comprados en los Estados Unidos:* http://sony.storagesupport.com/ Productos comprados en Hong Kong: * http://www.sony.com.hk/Electronics/cp Productos comprados en China:* http://www.sony.com.cn/ed/cp/ Productos comprados en Singapur: http://www.css.ap.sony.com/ Productos comprados en Taiwán:* http://www.sony.com.tw/ds/...
- Page 24 DC + 12V 1.5A Exterior 148.6±0.5 × 41.8±0.5 × 177.2±0.5 mm Peso Approx. 0.8 Kg DRIVE INQUIRY SONY DVD-ROM DDU1632 REQUISITO DEL AMBIENTE Condición en funcionamiento 5°C ~ 40°C LÁSER COMPONENTE RADIACIÓN DATOS Longitud de onda 650 ± 10 nm(DVD) 790 ±...
- Page 25 1. DVD-ROM 光碟機的安裝 開始之前，請先關掉電腦系統的電源，然後依照下列步驟進行安裝: 將電腦系統的外蓋拆除。(請參考你的系統使用手冊) 。 依據需要，調整光碟機後面的 Master/Slave 跳線帽。(工廠出廠的設定值是 Master。 請參考第 4 章) 將光碟機推入一個空的 5.25 英吋的機架中，以隨包裝所附的螺絲鎖於機架邊軌上。 將電腦系統內可使用的電源線接到光碟機後面的電源接頭上。 將電腦系統內可使用的 IDE 排線接到光碟機後面的 IDE 界面插槽上。 1. 音源接頭 2. 音源線 3. 紅緣線 4. IDE 排線 注意: IDE 紅緣線相對於 DVD-ROM 光碟機上 IDE 界面插槽的第一腳位。 將電腦系統的外蓋裝回，並打開電源。 注意: 使用錯誤的電纜會令此驅動器損壞。當連接此驅動器時﹐請遵守使用手冊的安 裝步驟。...
- Page 26 2. DVD 區域碼 區域碼控制系統 在播放 DVD 影片時，你只可以播放與你的 DVD 播放裝置相同區域碼的片子。 DVD-ROM 光碟機是 DVD 播放裝置的一種，又分為兩種類型： RPC Phase 1 (RPC 1): RPC1 類型的 DVD 光碟機沒有支援區域碼設定的硬體內建裝置， 所以必須由解碼器來決定。 RPC Phase 2 (RPC 2): RPC2 類型的 DVD 光碟機有支援區域碼設定的硬體內建裝置。一 般說來，使用者透過解碼器的使用(例如: DVD 播放軟體)，最多可以更改 5 次區域碼的設 定。 關於這一台 DVD 光碟機 您所購買的這台...
- Page 27 3. DVD-ROM 光碟機的使用 前端面板 1. 耳機孔 (Headphone Jack) 立體耳機插頭。你可以利用耳機聆聽音樂。 2. 音量控制鈕 (Headphone Volume Control) 這是一個可調撥耳機音量的旋鈕，向右調撥可以提高音量。 3. 指示燈 (Led Indicator) 放入光碟片之後，光碟機會辨識片子規格。此時，綠色指示燈亮起。當播放音樂 片或讀取資料時，綠色指示燈閃爍顯示。 4. 托盤 (Disc Tray) 將光碟片放在托盤中，然後輕按關閉/退出按鈕，或輕輕推入托盤，即可關上。 5. 緊急退出孔 (Emergency Eject Hole) 當電腦系統沒有電源時，利用緊急退出孔可打開 CD 拖盤。 6. 關閉/退出按鈕 (Close/Eject button) 這個按鈕可以打開或關閉托盤。...
- Page 28 後端接頭 1. 數位音源輸出接頭 (Digital Audio Output Connector) 如果你的音效卡具有數位音源 IEC958 格式接頭，你可以用 2-pin 的音源線連接 到這裡。 2. 類比音源輸出接頭 (Analog Audio Output Connector) 你可以利用 4-pin 的音源線和這個接頭，來連接音效卡。 3. 主從設定跳線 (Device Configuration Jumper) 根據你的系統設定，將跳線設為 Master, Slave 或 Cable Select 。 4. IDE 排線接頭 (IDE Interface Connector) 將...
- Page 29 4. 跳線的設定 這段文字說明 DVD-ROM 光碟機的跳線設定，並且列出後面板每一個接頭的腳位配置。 光碟機配有一個跳線帽，跳線帽的位置必須正確，才可以確保光碟機的正常運作，並可 避免與其他 IDE 裝置產生衝突。以下的圖形及表單列出 4 種可能的跳線設定。 C S M C S M Cable Select Master (設定值) 跳線的設定 None 5. 緊急退出功能 緊急退出功能的設計，可讓使用者在電源故障時，以手動方式打開 CD 拖盤。 操作方式如下: 找到位於拖盤下方的小孔，用針或尖狀物輕輕的戳進小孔內部。 當 CD 拖盤打開，拉出拖盤，取出 CD。 C S M Slave Slave 功能 Cable Select Master (設定值)
- Page 30 Busy 指示燈會閃兩次，讀取速度切換到 48 倍速。(Turbo Boost 功能生效。) 注 當退出光碟機托盤時，CD-ROM 讀取速度又會恢復到 40 倍速的預設值。 注意 ♦ 光碟機在剛啓動時會發出 ABS (Auto-Balance System)主軸馬達內的鋼珠球運轉聲音。 那是正常的現象。 ♦ 當 DDU1632 做爲 ” On the fly＂燒錄時的來源光碟機時，我們建議將 DDU1632 和硬碟 的資料傳輸模式 (data transfer mode) 設爲 DMA 模式，這樣可以避免噪音的寫入。 ♦ 本産品的設計是播放符合 Compact Disc (CD) 標準的光碟。最近市面上有些公司推出 有防盜拷保護的各式音樂片，而其中有部份是不符合 CD 標準的，本産品將無法播放 此類光碟。...
- Page 31 7. 相關產品及服務資訊 SONY 全球網站支援 在美國購買的產品:* http://sony.storagesupport.com/ 在香港購買的產品: * http://www.sony.com.hk/Electronics/cp 在中國購買的產品* http://www.sony.com.cn/ed/cp/ 在新加坡購買的產品: http://www.css.ap.sony.com/ 在台灣購買的產品:* http://www.sony.com.tw/ds/ 在巴西購買的產品: http://www.sony.com.br/eletronicos/ 在中東購買的產品: http://www.sony-mea.com/ * 針對電腦周邊產品的當地網址...
- Page 32 DC + 5V 1.3A DC + 12V 1.5A 尺寸 148.6±0.5 × 41.8±0.5 × 177.2±0.5 mm 重量 約 0.8 Kg DRIVE INQUIRY SONY DVD-ROM DDU1632 操作環境 操作溫度 5°C ~ 40°C 雷射規格 650 ± 10 nm(DVD) 波長 790 ± 15 nm(CD) 0.65 mW(DVD) 輸出功率(最大)
- Page 33 1. DVD-ROM 光驱的安装 开始之前，请先关掉计算机系统的电源，然后依照下列步骤进行安装: 将计算机系统的外盖拆除。(请参考你的系统使用手册。) 依据需要，调整光驱后面的 Master/Slave 跳线帽。(工厂出厂的设定值是 Master。请 参考第 4 章) 将光驱推入一个空的 5.25 英吋的机架中，以随包装所附的螺丝锁于机架边轨上。 将计算机系统内可使用的电源线接到光驱后面的电源接头上。 将计算机系统内可使用的 IDE 排线接到光驱后面的 IDE 界面插槽上。 1. 音源接头 5. 红缘线 2. 音源线 6. 电源线 3. 红缘线 7. 自测部份仅供原厂使用...
- Page 34 2. DVD 区域码 区域码控制系统 在播放 DVD 影片时，你只可以播放与你的 DVD 播放装置相同区域码的片子。 DVD-ROM 光驱是 DVD 播放装置的一种，又分为两种类型： RPC Phase 1 (RPC 1): RPC1 类型的 DVD 光驱没有支持区域码设定的硬件内建装置，所 以必须由译码器来决定。 RPC Phase 2 (RPC 2): RPC2 类型的 DVD 光驱有支持区域码设定的硬件内建装置。一般 说来，使用者透过译码器的使用(例如:DVD 播放软件)，最多可以更改 5 次区域码的设 定。 关于这一台 DVD 光驱 您所购买的这台...
- Page 35 3. DVD-ROM 光驱的使用 前端面板 1. 耳机孔 (Headphone Jack) 立体耳机插头。你可以利用耳机聆听音乐。 2. 音量控制钮...
- Page 36 后端接头...
- Page 37 4. 跳线的设定 光驱 这段附录说明 DVD-ROM 的跳线设定，并且列出后面板每一个接头的脚位元配置。 光驱 配有一个跳线帽，跳线帽的位置必须正确，才可以确保光驱的正常运作，并可避免 与其它 IDE 装置产生冲突。以下的图形及窗体列出 4 种可能的跳线设定。 C S M C S M Cable Select Master (设定值) 跳线的设定 None 5. 紧急退出功能 紧急退出功能的设计，可让使用者在电源故障时，以手动方式打开 CD 拖盘。 操作方式如下: 找到位于拖盘下方的小孔，用针或尖状物轻轻的戳进小孔内部。 当 CD 拖盘打开，拉出拖盘，取出 CD。 C S M C S M Slave Slave 功能...
- Page 38 占线指示器 会闪两次，读取速度切换到 48 倍速。 (Turbo Boost 功能生效。) 注 当弹出光盘托盘时，CD-ROM 读取速度又会恢复到 40 倍速的预认值。 注意 ♦ 光碟机在刚启动时会发出 ABS (Auto-Balance System)主轴马达内的钢珠球运转声音。 那是正常的现象。 ♦ 当 DDU1632 做为 ” On the fly” 烧录时的来源光碟机时，我们建议将 DDU1632 和硬碟的 资料传输模式(data transfer mode)设为 DMA 模式，这样可以避免噪音的写入。 ♦ 本产品的设计是播放符合 Compact Disc (CD) 标准的光盘。最近市面上有些公司推出有 防盗拷保护的各式音乐片，而其中有部份是不符合 CD 标准的，本产品将无法播放此 类光盘。...
- Page 39 7. 相关产品及服务信息 SONY 全球网站支持 在美国购买的产品:* http://sony.storagesupport.com/ 在香港购买的产品: * http://www.sony.com.hk/Electronics/cp 在中国购买的产品* http://www.sony.com.cn/ed/cp/ 在新加坡购买的产品: http://www.css.ap.sony.com/ 在台湾购买的产品:* http://www.sony.com.tw/ds/ 在巴西购买的产品: http://www.sony.com.br/eletronicos/ 在中东购买的产品: http://www.sony-mea.com/ * 针对计算机周边产品的当地网址...
- Page 40 5°C ~ 40°C 操作温度 光盘规格 650 ± 10 nm(DVD) 波长 790 ± 15 nm(CD) 0.65 mW(DVD) 输出功率(最大) 0.45 mW(CD) *1:当使用Turbo Boost 功能时。 规格和外形如有变化，恕不另行通知。 制造年度与制造批号 标示于机体上 制造国·地区 中国制造 索尼公司 日本东京都品川区北品川 6-7-35 3100552822 Version 1.0 June 2005 Sony Corporation Printed in China...
