de
Ø
Montageanleitung
Das müssen Sie beachten
Elektrischer Anschluss: nur durch konzessionierten Fach-
mann. Bei Falschanschluss erlischt die Garantie.
Einbau: nur fachgerecht, bei Schäden haftet der Monteur.
Kochfeld und Herd: nur von der gleichen Marke und mit glei-
chem Kombinationspunkt.
Berührungsschutz: muss durch den Einbau gewährleistet sein.
Montageanweisung: des Herdes beachten.
Arbeitsplatte: eben, waagrecht, stabil.
Möbel vorbereiten - Bild 1
Einbaumöbel: mindestens 90°C temperaturbeständig.
Ausschnitt: Nach Ausschnittarbeiten Späne entfernen.
Schnittflächen: hitzebeständig versiegeln.
Kochfeld einsetzen - Bild 2
Leitungen: bei Einbau nicht einklemmenn.
Kochfeld einsetzen bei vorhandenem
Arbeitsplattenausschnitt mit 500mm Tiefe - Bild 3
Mitte des Ausschnittes markieren
1.
Kochfeld aufsetzen
2.
Markierungen Kochfeldrahmen und Ausschnitt ausrichten
3.
Kochfeld eindrücken.
4.

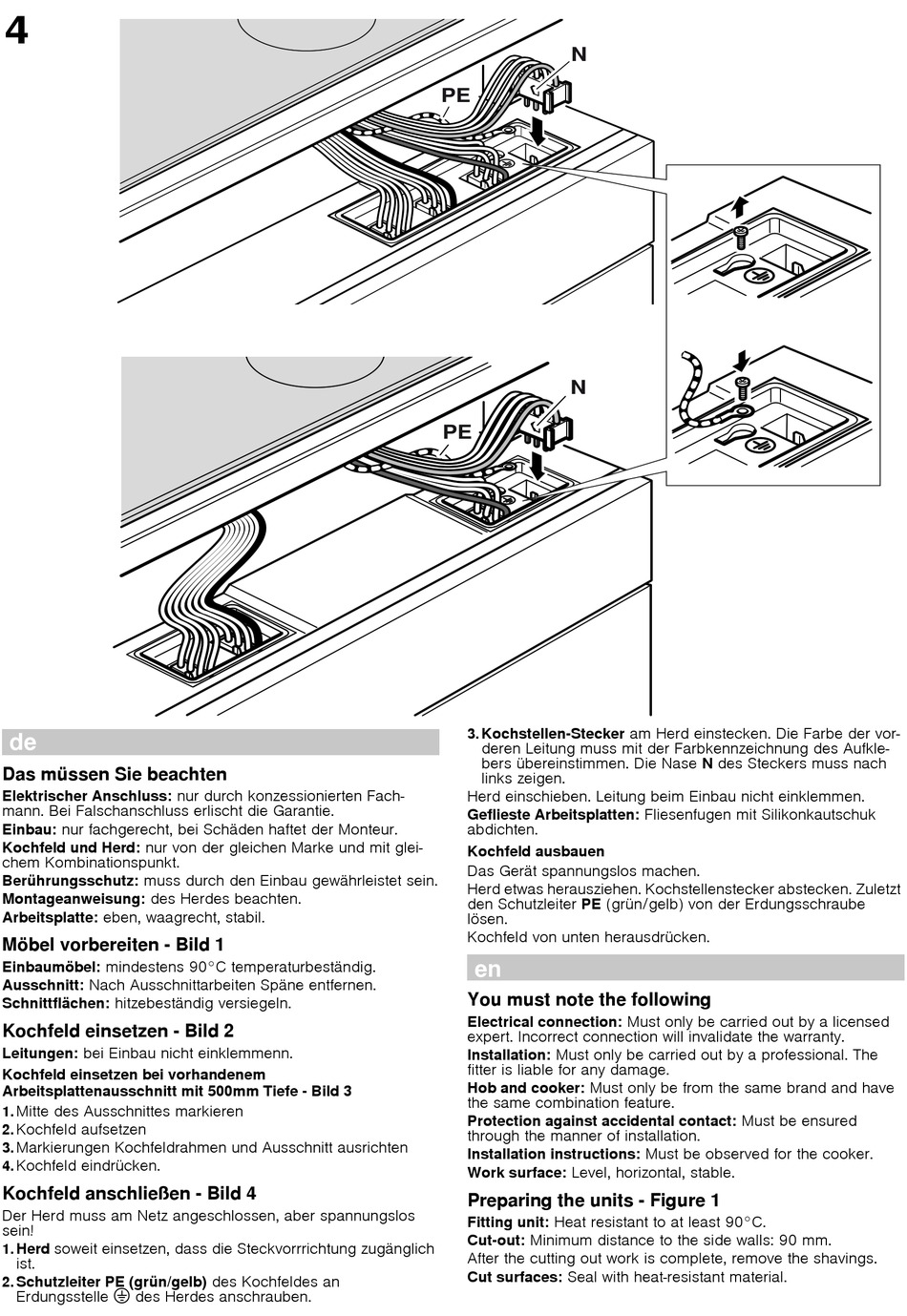

Kochfeld anschließen - Bild 4
Der Herd muss am Netz angeschlossen, aber spannungslos
sein!
Herd soweit einsetzen, dass die Steckvorrrichtung zugänglich
1.
ist.
Schutzleiter PE (grün/gelb) des Kochfeldes an
2.
Erdungsstelle < des Herdes anschrauben.
Kochstellen-Stecker am Herd einstecken. Die Farbe der vor-
3.
deren Leitung muss mit der Farbkennzeichnung des Aufkle-
bers übereinstimmen. Die Nase N des Steckers muss nach
links zeigen.
Herd einschieben. Leitung beim Einbau nicht einklemmen.
Geflieste Arbeitsplatten: Fliesenfugen mit Silikonkautschuk
abdichten.
Kochfeld ausbauen
Das Gerät spannungslos machen.
Herd etwas herausziehen. Kochstellenstecker abstecken. Zuletzt
den Schutzleiter PE (grün/gelb) von der Erdungsschraube
lösen.
Kochfeld von unten herausdrücken.
en
Ú
Installation instructions
You must note the following
Electrical connection: Must only be carried out by a licensed
expert. Incorrect connection will invalidate the warranty.
Installation: Must only be carried out by a professional. The
fitter is liable for any damage.
Hob and cooker: Must only be from the same brand and have
the same combination feature.
Protection against accidental contact: Must be ensured
through the manner of installation.
Installation instructions: Must be observed for the cooker.
Work surface: Level, horizontal, stable.
Preparing the units - Figure 1
Fitting unit: Heat resistant to at least 90°C.
Cut-out: Minimum distance to the side walls: 90 mm.
After the cutting out work is complete, remove the shavings.
Cut surfaces: Seal with heat-resistant material.
