Craftsman 917.20391 Operator's Manual page 13

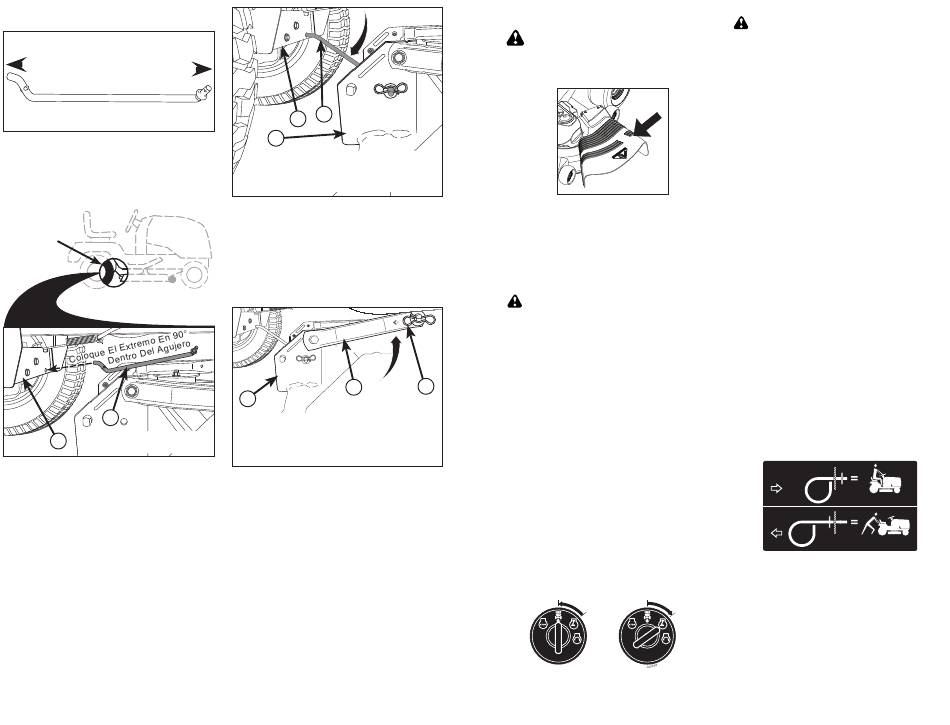

5. SI LA TIENE, INSTALE LA BARRA
ANTIBALANCEO (S)
BARRA ANTIBALANCEO (S)
Hacia El Hacia La Plataforma
Transeje De La Cortadora
De Césped
Extremo Extremo Con
En 90° Arandela Integrada
• Desde el lado derecho de la cortadora de
césped, inserte primero el extremo en 90° de la
barra antibalanceo (S) dentro del agujero de la
escuadra de transeje (T), ubicado cerca de la
rueda trasera izquierda adelante del transeje.
NOTA: Puede resultar útil usar una linterna.
Ubicación
De La Barra
Antibalanceo (S)
Escuadra De Transeje (T)
Ubicada Entre Las Ruedas
S
S. Barra Antibalanceo
T
T. Escuadra Transeje
NOTA: Dependiendo del modelo, la escuadra (T)
puede ser diferente de la que se ilustra, pero el
agujero para la barra antibalanceo estará en la
misma posición/ubicación.
• Haga oscilar el extremo con la arandela
integrada de la barra antibalanceo (S) hacia
la escuadra de la plataforma de la cortadora
de césped en el lado derecho de la cortadora.
Inserte el extremo con la arandela integrada
de la barra en el agujero de la escuadra
trasera de la cortadora de césped (D). Mueva
la cortadora de césped según sea necesario
para insertar el extremo con la arandela
integrada de la barra en la escuadra trasera
de la cortadora de césped (D).
• Asegure con una arandela pequeña y un res-
orte de retención pequeño, como se ilustra.
S
T
D
D. Escuadra Trasera Derecha De La
Cortadora De Césped
S. Barra Antibalanceo
T. Escuadra Transeje
6. INSTALE LOS BRAZOS DE SUSPENSIÓN
LATERAL DE LA CORTADORA DE CÉSPED
(A) EN EL CHASIS
• Ubique el agujero delantero del brazo de
suspensión lateral (A) sobre la chaveta en la
parte exterior del chasis del tractor y asegure
con una arandela grande y un resorte de
retención grande (B).
• Repita en el lado opuesto del tractor.
A
D
A. Brazos De Suspensión Lateral De La
Cortadora De Césped
B. Resorte De Retención
D. Escuadra Tras-Era Derecha De La
Cortadora De Césped
7. INSTALE LOS ESLABONES DE LEVANTA-
MIENTO TRASEROS (C)
• Inserte el extremo de varilla del eslabón de
levantamiento trasero (C) dentro del agujero
(U) en el brazo de suspensión del eje de levan-
tamiento del tractor y haga oscilar el eslabón
hacia abajo hacia la cortadora de césped.
• Levante la esquina trasera de la cortadora de
césped y ubique la ranura en el conjunto de
eslabones sobre la chaveta en la escuadra
trasera de la cortadora (D); asegure con una
arandela grande y un resorte de retención
grande.
• Repita en el lado opuesto del tractor.
56
TO STOP MOWER BLADES
Disengage at tach ment clutch con trol.
CAUTION: Do not operate the mower
without either the en tire grass catcher, on
mowers so equipped, or the deflector shield
in place.
REVERSE OPERATION SYSTEM (ROS)
Your tractor is equipped with a Reverse
Operation System (ROS). Any attempt by
the operator to travel in the reverse direction
with the attachment clutch engaged will shut
off the engine unless ignition key is placed
in the ROS "ON" position.
WARNING: Backing up with the at-
tachment clutch engaged while mowing is
strongly discouraged. Turning the ROS "ON",
to allow reverse operation with the attach-
ment clutch engaged, should only be done
when the operator decides it is necessary to
reposition the machine with the attachment
engaged. Do not mow in reverse unless
B
absolutely necessary.
USING THE REVERSE OPERATION
SYSTEM -
Only use if you are certain no children or
other bystanders will enter the mowing area.
1. Depress brake pedal all the way down.
2. With engine running, turn ignition key
counterclockwise to ROS "ON" position.
3. Look down and behind before and while
backing.
4. Slowly depress reverse drive pedal to
start movement.
5. When use of the ROS is no longer
needed, turn the ignition key clockwise
to engine "ON" position.
ROS "ON" Position
TO OPERATE ON HILLS
WARNING: Do not drive up or down
hills with slopes greater than 15° and do not
drive across any slope. Use the slope guide
provided at the back of this manual.
• Choose the slowest speed before start-
ing up or down hills.
• Avoid stopping or changing speed on hills.
• If stopping is absolutely necessary, push
brake pedal quickly to brake position and
engage parking brake.
• To restart movement, slowly re lease park-
ing brake and brake ped al.
• Slowly depress appropriate drive pedal to
slowest setting.
• Make all turns slowly.
TO TRANSPORT
When push ing or tow ing your trac tor, ensure
transmission is disengaged by placing free-
wheel control in free wheel ing po si tion. Free
wheel control is located at the rear drawbar
of tractor.
1. Raise attachment lift to highest position
with at tach ment lift control.
2. Pull freewheel control out until the free
wheel control rod locks in extended posi-
tion.
3. Do not push or tow tractor at more than
two (2) mph (3,2 km/h).
4. To reengage transmission, reverse above
procedure.
NOTE: Freewheel control will automatically
disengage when the brake/clutch pedal is
depressed.
Transmission Engaged
Transmission Disengaged
NOTE: To protect hood from damage when
transporting your tractor on a truck or a trailer,
ensure hood is closed and secured to tractor.
Use an appropriate means of tying hood to
tractor (rope, cord, etc.).
Engine "ON" Position
(Normal Operating)
13
