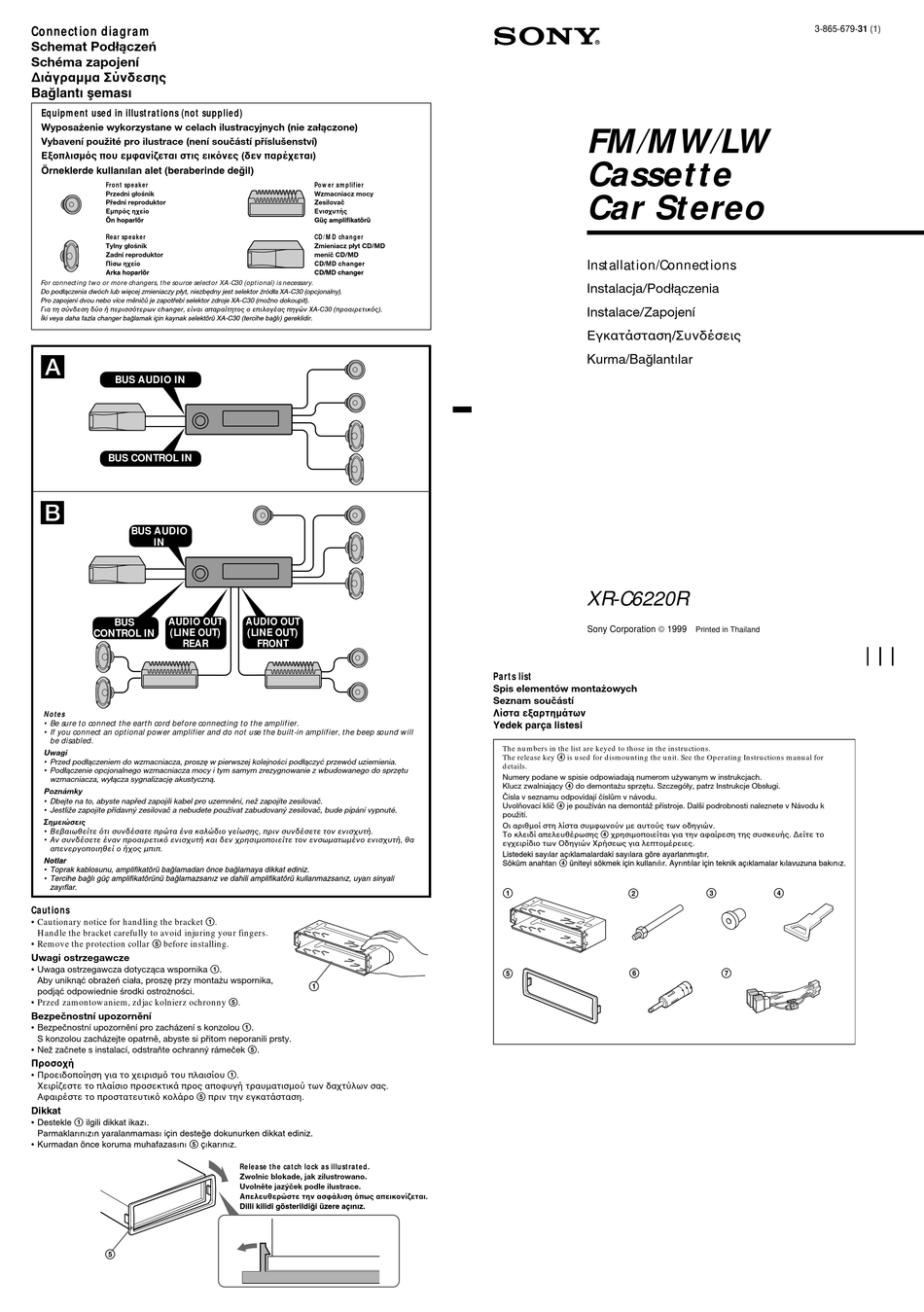

Sony XR-C6220R Installation/Connections

Connection diagram
Schemat Podłączeń
Schéma zapojení
∆ιάγραµµα Σύνδεσησ
Bağlantı şeması
Equipment used in illustrations (not supplied)
Wyposażenie wykorzystane w celach ilustracyjnych (nie załączone)
Vybavení použité pro ilustrace (není součástí příslušenství)
Εξοπλισµ σ που εµφανίζεται στισ εικ νεσ (δεν παρέχεται)
Örneklerde kullanılan alet (beraberinde değil)
Front speaker
Przedni głośnik
Přední reproduktor
Εµπρ σ ηχείο
Ön hoparlör
Rear speaker
Tylny głośnik
Zadní reproduktor
Πίσω ηχείο
Arka hoparlör
For connecting two or more changers, the source selector XA-C30 (optional) is necessary.
Do podłączenia dwóch lub więcej zmieniaczy płyt, niezbędny jest selektor źródła XA-C30 (opcjonalny).
Pro zapojení dvou nebo více měničů je zapotřebí selektor zdroje XA-C30 (možno dokoupit).
Για τη σύνδεση δύο ή περισσ τερων changer, είναι απαραίτητοσ ο επιλογέασ πηγών XA-C30 (προαιρετικ σ).
ki veya daha fazla changer bağlamak için kaynak selektörü XA-C30 (tercihe bağlı) gereklidir.
A
BUS AUDIO IN
BUS CONTROL IN
B
BUS AUDIO
IN
BUS AUDIO OUT
CONTROL IN (LINE OUT)
REAR
Notes
• Be sure to connect the earth cord before connecting to the amplifier.
• If you connect an optional power amplifier and do not use the built-in amplifier, the beep sound will
be disabled.
Uwagi
• Przed podłączeniem do wzmacniacza, proszę w pierwszej kolejności podłączyć przewód uziemienia.
• Podłączenie opcjonalnego wzmacniacza mocy i tym samym zrezygnowanie z wbudowanego do sprzętu
wzmacniacza, wyłącza sygnalizację akustyczną.
Poznámky
• Dbejte na to, abyste napřed zapojili kabel pro uzemnění, než zapojíte zesilovač.
• Jestliže zapojíte přídavný zesilovač a nebudete používat zabudovaný zesilovač, bude pípání vypnuté.
Σηµειώσεισ
• Βεβαιωθείτε τι συνδέσατε πρώτα ένα καλώδιο γείωσησ, πριν συνδέσετε τον ενισχυτή.
• Αν συνδέσετε έναν προαιρετικ ενισχυτή και δεν χρησιµοποιείτε τον ενσωµατωµένο ενισχυτή, θα
απενεργοποιηθεί ο ήχοσ µπιπ.
Notlar
• Toprak kablosunu, amplifikatörü bağlamadan önce bağlamaya dikkat ediniz.
• Tercihe bağlı güç amplifikatörünü bağlamazsanız ve dahili amplifikatörü kullanmazsanız, uyarı sinyali
zayıflar.
Cautions
•Cautionary notice for handling the bracket 1.
Handle the bracket carefully to avoid injuring your fingers.
•Remove the protection collar 5 before installing.
Uwagi ostrzegawcze
•Uwaga ostrzegawcza dotycząca wspornika 1.
Aby uniknąć obrażeń ciała, proszę przy montażu wspornika,
podjąć odpowiednie środki ostrożności.
•Przed zamontowaniem, zdjac kolnierz ochronny 5.
Bezpečnostní upozornění
•Bezpečnostní upozornění pro zacházení s konzolou 1.
S konzolou zacházejte opatrně, abyste si přitom neporanili prsty.
•Než začnete s instalací, odstraňte ochranný rámeček 5.
Προσοχή
•Προειδοποίηση για το χειρισµ του πλαισίου 1.
Χειρίζεστε το πλαίσιο προσεκτικά προσ αποφυγή τραυµατισµού των δαχτύλων σασ.
Αφαιρέστε το προστατευτικ κολάρο 5 πριν την εγκατάσταση.
Dikkat
•Destekle 1 ilgili dikkat ikazı.
Parmaklarınızın yaralanmaması için desteğe dokunurken dikkat ediniz.
•Kurmadan önce koruma muhafazasını 5 çıkarınız.
5
Power amplifier
Wzmacniacz mocy
Zesilovač
Ενισχυτήσ
Güç amplifikatörü
CD/MD changer
Zmieniacz płyt CD/MD
menič CD/MD
CD/MD changer
CD/MD changer
AUDIO OUT
(LINE OUT)
FRONT
1
Release the catch lock as illustrated.
Zwolnic blokade, jak zilustrowano.
Uvolněte jazýček podle ilustrace.
Απελευθερώστε την ασφάλιση πωσ απεικονίζεται.
Dilli kilidi gösterildiği üzere açınız.
FM/MW/LW
Cassette
Car Stereo
Installation/Connections
Instalacja/Podłączenia
Instalace/Zapojení
Εγκατάσταση/Συνδέσεισ
Kurma/Bağlantılar
XR-C6220R
Sony Corporation © 1999
Parts list
Spis elementów montażowych
Seznam součástí
Λίστα εξαρτηµάτων
Yedek parça listesi
The numbers in the list are keyed to those in the instructions.
The release key 4 is used for dismounting the unit. See the Operating Instructions manual for
details.
Numery podane w spisie odpowiadają numerom używanym w instrukcjach.
Klucz zwalniający 4 do demontażu sprzętu. Szczegóły, patrz Instrukcje Obsługi.
Čísla v seznamu odpovídají číslům v návodu.
Uvolňovací klíč 4 je používán na demontáž přístroje. Další podrobnosti naleznete v Návodu k
použití.
Οι αριθµοί στη λίστα συµφωνούν µε αυτούσ των οδηγιών.
Το κλειδί απελευθέρωσησ 4 χρησιµοποιείται για την αφαίρεση τησ συσκευήσ. ∆είτε το
εγχειρίδιο των Οδηγιών Χρήσεωσ για λεπτοµέρειεσ.
Listedeki sayılar açıklamalardaki sayılara göre ayarlanmıştır.
Söküm anahtarı 4 üniteyi sökmek için kullanılır. Ayrıntılar için teknik açıklamalar kılavuzuna bakınız.
1 2
5 6
3-865-679-31 (1)
Printed in Thailand
3 4
7
