Sony STR-DG910 Quick Setup Manual

2-899-903-01(1)

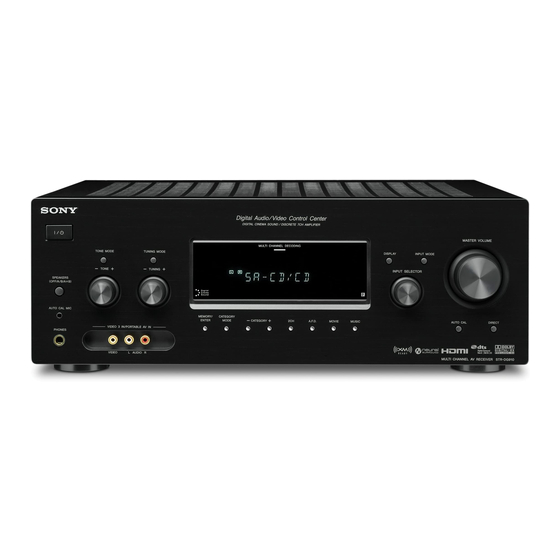

STR-DG910

Quick Setup Guide

Guide d'installation
Sony Corporation © 2007 Printed in Malaysia
1: Installing speakers/
1: Installation des enceintes
English
2: Connecting the speakers
This Quick Setup Guide describes how to connect a The illustrations above are example of how to connect
the speakers. Connect the speakers according to the
DVD player, satellite tuner or set-top box, Blu-ray
number and type of your speakers.
disc player, TV, speakers, and a sub woofer so that you
can enjoy multi channel surround sound. Refer to the
About speaker cords
operating instructions supplied with the receiver for
Use speaker cords, which are appropriate for the width
details.
of the room.
A
The illustrations in the guide designate speakers as By deciding on the color or mark of the speaker cord
H
through . to be connected to the plus (+) or minus ( ) terminal,
you can always be sure of connecting the cord
A Front speaker (Left)
correctly without mistaking plus or minus.
B Front speaker (Right)
About speaker terminals
C Center speaker
Connect the
D Surround speaker (Left)
receiver and connect the
E
Surround speaker (Right)
of the receiver.
F
Surround back speaker (Left)
Refer to the illustration above for details of connecting
G
Surround back speaker (Right) speaker cords.
H Turn the locking knob until the speaker cord is
Sub woofer
connected securely.
1: Installing speakers
About the SPEAKERS (OFF/A/B/A+B)
button
The illustrations above show an example of a 7.1
You can select the speaker system. Refer to „6: Selecting
channel speaker system (seven speakers and one sub
woofer) configuration. Refer to the operating instructions the speaker system‰ in the operating instructions supplied
supplied with the receiver. with the receiver for details.
2: Connecting the speakers/
2: Raccordement des enceintes
A
A
A
3: Connecting other components
This is an example of how to connect this receiver and
your components. Refer to step 3 of „Getting started‰ of
the operating instructions supplied with this receiver for
details on other connections and other components.
4: Connect all power cords last
Connect the AC power cord to a wall outlet.
Refer to „Connecting the AC power cord‰ in the
operating instructions supplied with the receiver.
terminal to the terminal of the
3 3
terminal to the terminal
# #
3: Connecting other components/
3: Raccordement d'autres éléments
Video components/Eléments vidéo
A
B
Cords used for connection (not supplied)/
Cordons utilisés pour le raccordement (non fourni)
Speaker cord/Cordons d'enceintes
A
B Monaural audio cord/Cordon audio mono
13/32"
Cords used for connection (not supplied)/
Cordons utilisés pour le raccordement (non fourni)
C
D
Français
Ce guide dÊinstallation rapide décrit comment raccorder
un lecteur DVD, un tuner satellite ou un décodeur, un
lecteur de disques Blu-ray, un téléviseur, des enceintes
et un caisson de graves afin que vous puissiez bénéficier
du son surround multicanal. Reportez-vous au mode
dÊemploi fourni avec lÊampli-tuner pour plus de détails.
Les illustrations du guide désignent les différentes
enceintes, de A à H .
A
Enceinte avant (gauche)
B
Enceinte avant (droite)
C Enceinte centrale
D
Enceinte surround (gauche)
E
Enceinte surround (droite)
F
Enceinte surround arrière (gauche)
G Enceinte surround arrière (droite)
H Caisson de graves
1: Installation des enceintes
Les illustrations ci-dessus montrent lÊexemple dÊune
configuration de système à 7.1 canaux (sept enceintes et
un caisson de graves). Reportez-vous au mode dÊemploi
fourni avec lÊampli-tuner.
Satellite tuner or Set-top
box / Tuner satellite ou
Décodeur
TV/ Téléviseur
HDMI cable/Câble HDMI
Audio cord/Cordon audio
2: Raccordement des enceintes
Les illustrations ci-dessus montrent un exemple de
raccordement des enceintes. Raccordez les enceintes en
fonction de leur nombre et de leur type.
A propos des cordons d'enceintes
Utilisez des cordons dÊenceintes adaptés à la largeur de
la pièce.
En choisissant la couleur ou la marque du cordon
dÊenceinte à raccorder à la borne plus (+) ou moins
( ), vous êtes certain de toujours raccorder
correctement le cordon sans faire dÊerreur sur les
bornes plus ou moins.
A propos des bornes d'enceinte
Raccordez la borne à la borne de lÊampli-tuner et
3 3
raccordez la borne à la borne de lÊampli-tuner.
# #
Reportez-vous à lÊillustration ci-dessus pour plus de
détails sur le raccordement des cordons dÊenceinte.
Tournez le bouton de verrouillage jusquÊà ce que le
cordon dÊenceinte soit correctement raccordé.
DVD player/Lecteur DVD
Blu-ray disc player/
Lecteur de disques Blu-ray
Note
Be sure to change the factory setting
of the VIDEO 2 input button on the
remote so that you can use the
button to control your Blu-ray disc
player. For details, see "Programming
the remote" in the operating
instructions of the receiver.
Remarque
Changez les réglages par défaut
de la touche d'entrée VIDEO 2 de
la télécommande afi n de pouvoir
l'utiliser pour commander votre
lecteur de disques Blu-ray. Pour
plus de détails, reportez-vous à
la section « Programmation de
la télécommande » dans le mode
d'emploi fourni avec cet ampli-tuner.
A propos de la touche SPEAKERS
(OFF/A/B/A+B)
Vous pouvez sélectionner le système dÊenceinte.
Reportez-vous à la section ÿ 6: Sélection du système
dÊenceintes Ÿ du mode dÊemploi fourni avec lÊampli-
tuner pour plus de détails.
3: Raccordement d'autres éléments
Ce guide donne un exemple de raccordement de cet
ampli-tuner et de vos éléments. Reportez-vous à lÊétape
3 de la section ÿ Préparatifs Ÿ du mode dÊemploi
fourni avec cet ampli-tuner pour plus de détails sur le
raccordement à dÊautres éléments.
4: Raccordez tous les cordons
d'alimentation en dernier lieu
Raccordez le cordon dÊalimentation secteur à la prise
murale.
Reportez-vous à la section ÿ Raccordement du cordon
dÊalimentation secteur Ÿ dans le mode dÊemploi fourni
avec lÊampli-tuner.
