CA-HR-PSA-EVO.001
INSTALLATION KIT FOR SPH-EVO62DAB-208
INSTALLATION SPH-EVO62 DAB-208
Original radio system
FR - Système d'origine
Pull upwards to remove and disconnect buttons
FR - Tirer vers le haut et déconnecter les boutons
Interface
FR - Interface véhicule
1
3

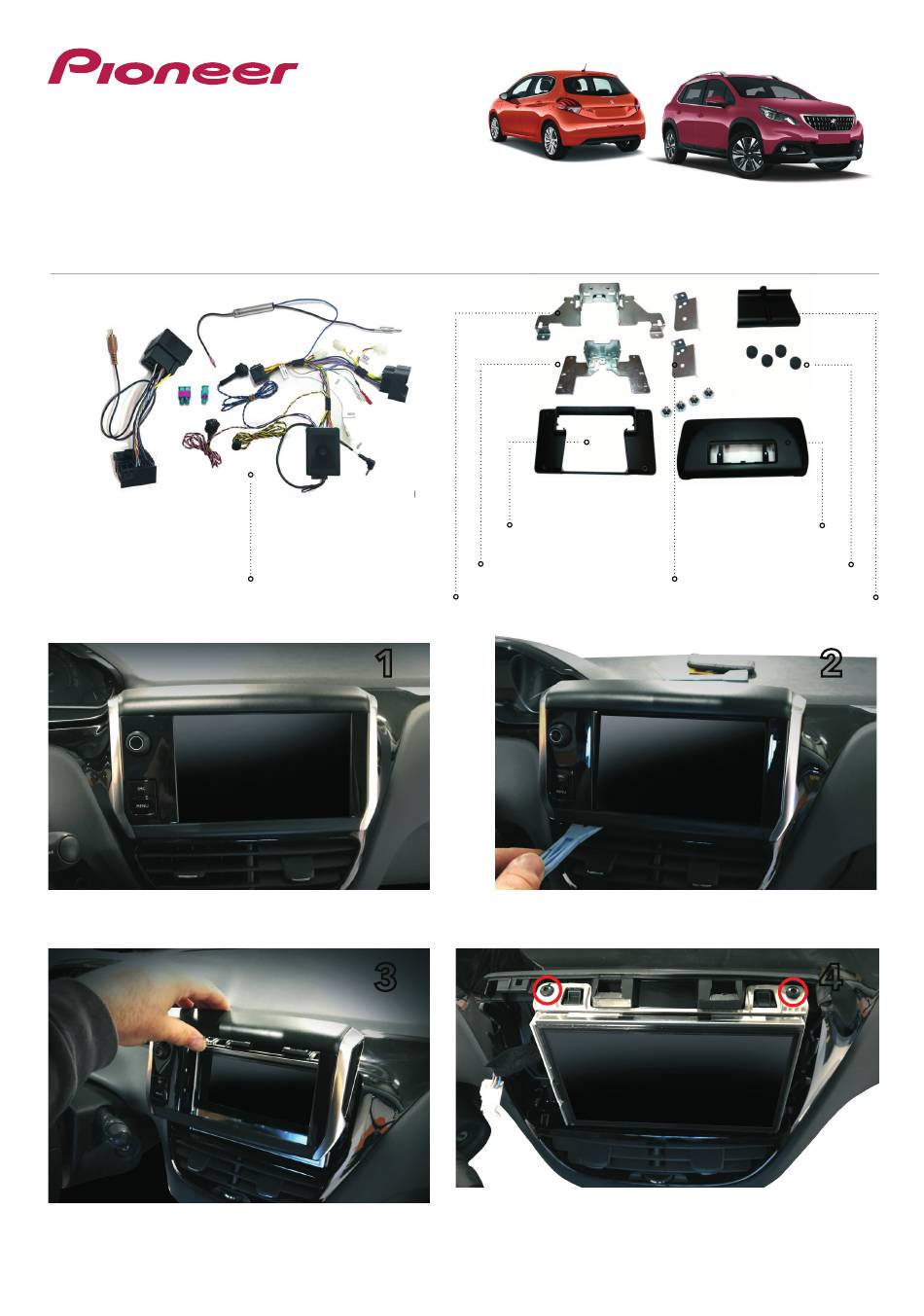

Installation manual CA-HR-PSA-EVO.001 | Version 2.0
EN - Installation Manual
FR - Manuel d'installation
Screen cover
FR - Habillage écran
Screen support
FR - Support écran
Screen linkage
FR - Support principal écran
FR - Support unité centrale
Remove front cover by lifting up as shown
FR - Retirer la face avant en soulevant comme indiqué sur
l'image (avec un outil adapté)
Remove two Torx screws on top
FR - Dévisser les 2 vis (torx)
Dashboard cover
FR - Habillage console
Screw covers
FR - Capuchons vis
Unit support
Screen connector cover
FR - Habillage arrière écran
2
4
