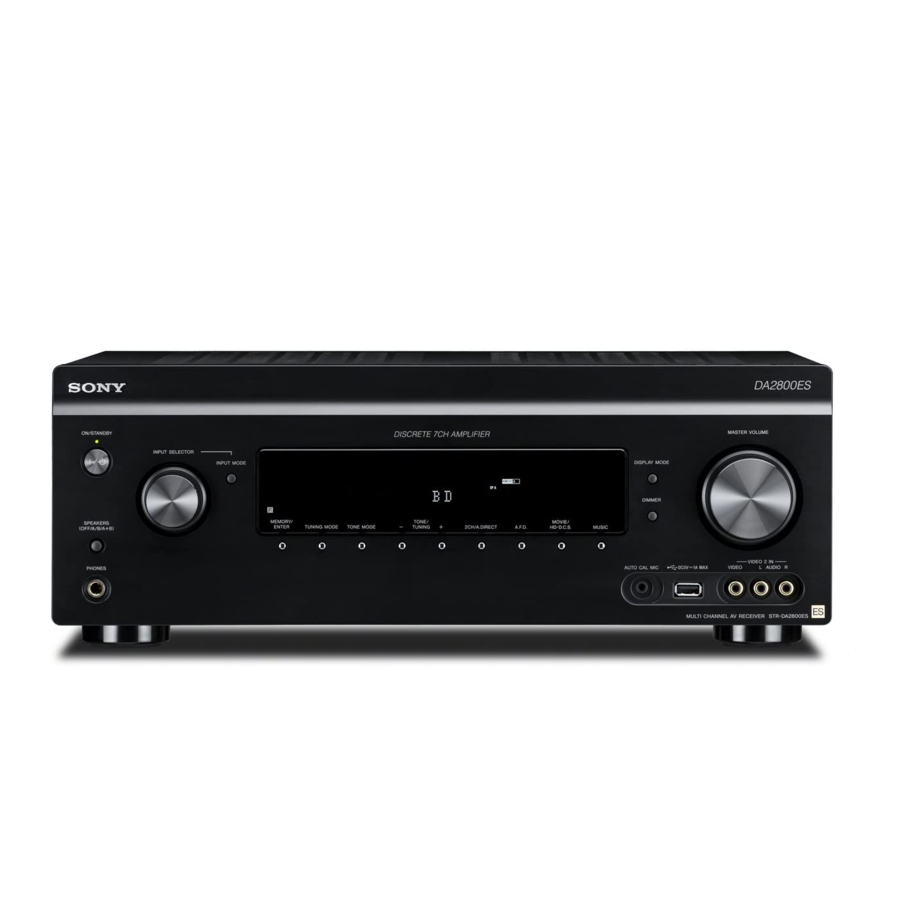

Sony STR-DA2800ES Service Manual

Sony STR-DA2800ES Service Manual

Multi channel av receiver
Hide thumbs Also See for STR-DA2800ES:
Table of Contents

Advertisement

Quick Links

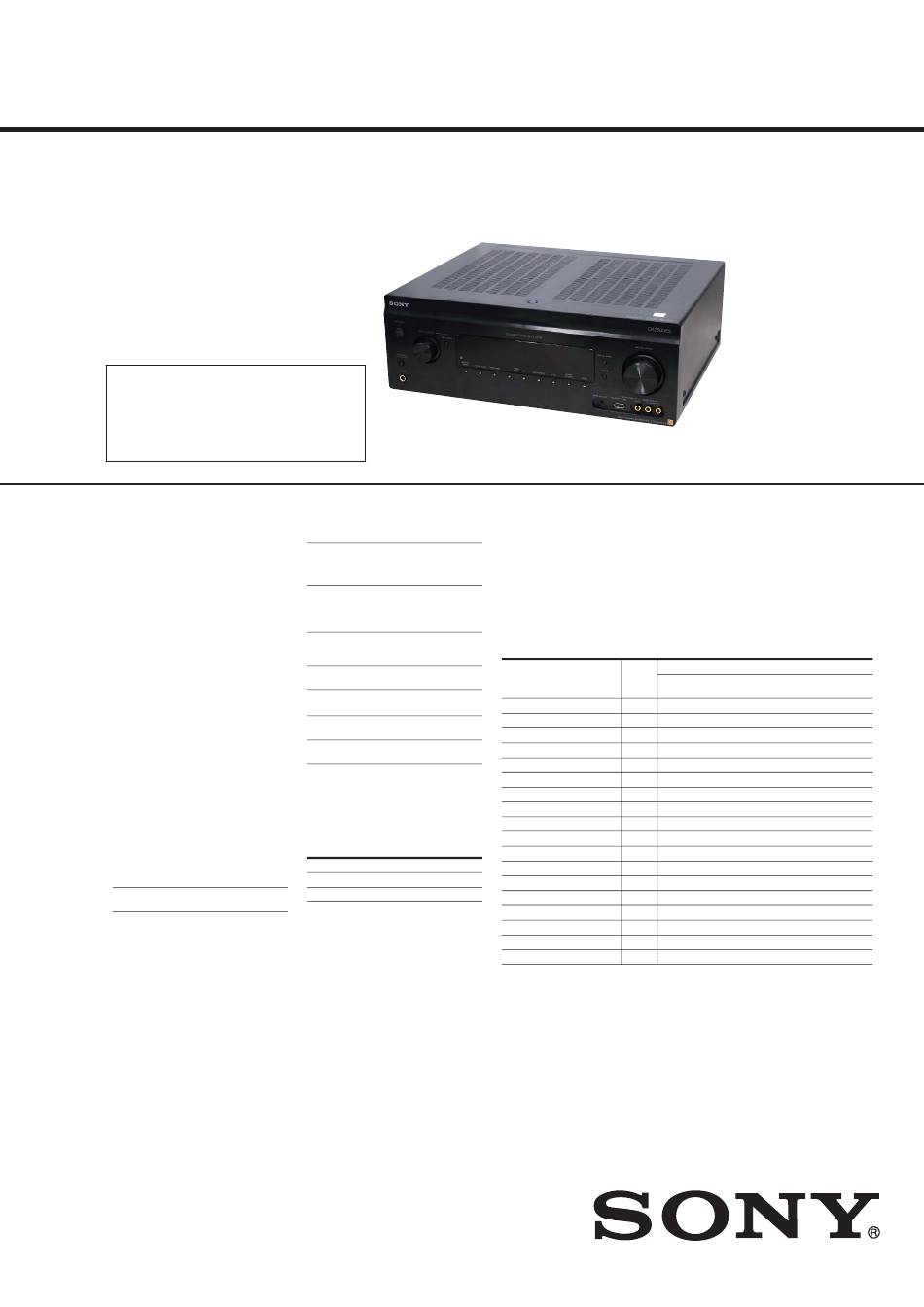

SERVICE MANUAL
Ver. 1.0 2012.09
Note:
Be sure to keep your PC used for service and
checking of this unit always updated with the
latest version of your anti-virus software.
In case a virus affected unit was found during
service, contact your Service Headquarters.
AUDIO POWER
SPECIFICATIONS
POWER OUTPUT AND TOTAL
HARMONIC DISTORTION:
With 8 ohm loads, both channels driven, from
20 – 20,000 Hz; rated 100 watts per channel
minimum RMS power, with no more than
0.09% total harmonic distortion from 250
milliwatts to rated output.
Amplifier section
1) 2)
POWER OUTPUT
Rated Power Output at Stereo Mode
(8 ohms 20 Hz – 20 kHz,
THD 0.09%):
100 W + 100 W
Reference Power Output
(8 ohms 1 kHz, THD 0.7%)
FRONT:
110 W + 110 W
CENTER: 110 W
SURROUND:
110 W + 110 W
SURROUND BACK:
110 W + 110 W
1)
Measured under the following conditions:
Power requirements: 120 V AC, 60 Hz
2)
Depending on the sound field settings and the
source, there may be no sound output.
3)
Frequency response
SA-CD/CD, TV,
10 Hz – 100 kHz
VIDEO 1/2, SAT/CATV
± 3 dB
9-893-552-01
Sony Corporation
2012I33-1
©
2012.09
Published by Sony Techno Create Corporation
STR-DA2800ES
SPECIFICATIONS
Inputs (Analog)
SA-CD/CD, TV,
Sensitivity: 150 mV
VIDEO 1/2, SAT/CATV
Impedance: 50 kohms
3)
S/N
: 105 dB (A,
20 kHz LPF. 500 mV)
3)
When "2ch Analog Direct" is being used.
Inputs (Digital)
IN 1 (DVD) (Coaxial)
Impedance: 75 ohms
S/N: 96 dB (A, 20 kHz
LPF)
IN 1 (SAT/CATV), IN 2
S/N: 96 dB
(TV) (Optical)
(A, 20 kHz LPF)
Outputs
VIDEO 1, ZONE 2,
Voltage:150 mV
(AUDIO OUT)
Impedance: 1 kohm
SUBWOOFER
Voltage: 2 V
Impedance: 1 kohm
FM tuner section
Tuning range
87.5 MHz – 108.0 MHz
Antenna (aerial)
FM wire antenna (aerial)
Antenna (aerial) terminals
75 ohms, unbalanced
AM tuner section
Tuning scale
Tuning range
10 kHz step
530 kHz – 1,710 kHz
9 kHz step
531 kHz – 1,710 kHz
Antenna (aerial)
Loop antenna (aerial)
Video section
Inputs/Outputs
Video:
1 Vp-p, 75 ohms
COMPONENT VIDEO:
Y: 1 Vp-p, 75 ohms
P
: 0.7 Vp-p, 75 ohms
B
P
: 0.7 Vp-p, 75 ohms
R
80 MHz HD Pass Through
HDMI Video
Input/Output (HDMI Repeater block)
F
r o
m
t a
2
D
Frame packing
4096 × 2160p @ 23.98/24 Hz
a
3840 × 2160p @ 29.97/30 Hz
a
3840 × 2160p @ 25 Hz
a
3840 × 2160p @ 23.98/24 Hz
a
a
1920 × 1080p @ 59.94/60 Hz
1920 × 1080p @ 50 Hz
a
1920 × 1080p @ 29.97/30 Hz
a
1920 × 1080p @ 25 Hz
a
1920 × 1080p @ 23.98/24 Hz
a
a
1920 × 1080i @ 59.94/60 Hz
1920 × 1080i @ 50 Hz
a
1280 × 720p @ 59.94/60 Hz
a
1280 × 720p @ 50 Hz
a
1280 × 720p @ 29.97/30 Hz
a
a
1280 × 720p @ 23.98/24 Hz
720 × 480p @ 59.94/60 Hz
a
720 × 576p @ 50 Hz
a
640 × 480p @ 59.94/60 Hz
a
MULTI CHANNEL AV RECEIVER
US Model
3D
Side-by-Side
Over-Under
(Half)
(Top-and-Bottom)
a
a
a
a
a
a
a
a
a
a
a
a
a
a
a
a
a
a
a
a
a
a
a
a
a
a
a
a
a
a
a
– Continued on next page –

Advertisement

Table of Contents
loading

Summary of Contents for Sony STR-DA2800ES

  • Page 1 720 × 576p @ 50 Hz – – – 640 × 480p @ 59.94/60 Hz – – – – Continued on next page – MULTI CHANNEL AV RECEIVER 9-893-552-01 Sony Corporation 2012I33-1 © 2012.09 Published by Sony Techno Create Corporation...
  • Page 2 URL: http://www.sony.net/Products/Linux WHOSE PART NUMBERS APPEAR AS SHOWN IN THIS MPEG Layer-3 audio coding technology and patents Please note that Sony cannot answer or respond to MANUAL OR IN SUPPLEMENTS PUBLISHED BY SONY. licensed from Fraunhofer IIS and Thomson. any inquiries regarding the content of this source...
  • Page 3: Table Of Contents

    STR-DA2800ES TABLE OF CONTENTS SERVICING NOTES 5-25. Schematic Diagram - MAIN Board (3/3) - ..... 67 ..........5-26. Printed Wiring Board - SURR SPEAKER Board - ..68 5-27. Schematic Diagram - SURR SPEAKER Board - ... 68 DISASSEMBLY 5-28. Printed Wiring Boards 2-1.
  • Page 4 STR-DA2800ES 6-6. STBY Board Section ............171 6-7. DCDC Board Section ............172 6-8. ACDC Board Section ............173 6-9. Front Panel Section ............174 6-10. Chassis Section ............... 175 6-11. Heat Sink Section ............176 ELECTRICAL PARTS LIST ......177...
  • Page 5: Servicing Notes

    See the following to solve the problem. If any problem persists, consult your nearest Sony dealer. NOTE OF REPLACING THE IC106, IC107, IC206 AND PROTECTOR IC207 ON THE NETWORK BOARD The receiver is covered and ventilation holes are blocked.
  • Page 6 STR-DA2800ES ADVANCE PREPARATION OF REPAIR CONFIRMATION OF NETWORK OPERATION Note: When this confi rmation is executed, IP address is changed. This unit can perform “PRO-UPGRADE” by C4 (Control4) dealer. When the user is performing “PRO-UPGRADE”, GUI of C4 Necessary machinery and materials: (Control4) world is displayed.
  • Page 7 STR-DA2800ES CONTROL BOARD SERVICE POSITION • Please connect following extension jig. Jig No. Jig Name Part No. Pitch (mm) Cores Remark 1.25_22_M For CONTROL board (CN2515, 2701) J-2501-350-A 1.25_22_F 1.25 For MAIN board (CN302, 303) Flexible fl at cable 22P...
  • Page 8 STR-DA2800ES D-AUDIO BOARD SERVICE POSITION • Please connect following extension jig. Jig No. Jig Name Part No. Pitch (mm) Cores Remark 1.25_26_F For CONTROL board (CN2891) J-2501-356-A 1.25_26_F 1.25 For D-AUDIO board (CN2003) Flexible fl at cable 26P J-2501-365-A Length 300 mm 2.00_19_M...
  • Page 9 STR-DA2800ES MAIN BOARD SERVICE POSITION rear panel block MAIN board heat sink block insulating sheet alligator clip Note: Connect altogether the metal part CONTROL board on the boards connected with the chassis using the alligator clip. D-VIDEO BOARD SERVICE POSITION...
  • Page 10 STR-DA2800ES NETWORK BOARD SERVICE POSITION • Please connect following extension jig. Jig No. Jig Name Part No. Pitch (mm) Cores Remark 1.25_26_M For CONTROL board (CN2801, CN2826) J-2501-348-A 1.25_26_F 1.25 For NETWORK board (CN1103, CN1104) Flexible fl at cable 26P...
  • Page 11: Disassembly

    STR-DA2800ES SECTION 2 DISASSEMBLY • This set can be disassembled in the order shown below. 2-1. DISASSEMBLY FLOW 2-2. CASE 2-29. HOW TO BEND WIRE (FLAT TYPE) (Page 12) (Page 35) 2-3. DCDC BOARD-1 2-4. DCDC BOARD-2 (Page 13) (Page 14) 2-5.
  • Page 12: Case

    STR-DA2800ES Note: Follow the disassembly procedure in the numerical order given. 2-2. CASE 1 screw (BTP) (DIA. 3) 1 two screws (BTP) (DIA. 3) 2 two screws (BVST4 2 two screws (BVST4 7 case 5 six claws...
  • Page 13: Dcdc Board-1

    STR-DA2800ES 2-3. DCDC BOARD-1 1 Cut the cable tie. (See Fig. A) 2 Remove wire from lead pin. (See Fig. B) 3 clamp filter (ferrite core) (FC3) Note 1: In reassembling, use new cable tie (See Fig. B) to fasten the clamp same as before.
  • Page 14: Dcdc Board-2

    STR-DA2800ES 2-4. DCDC BOARD-2 5 two screws 1 screw (BVTP3 (BVTP3 6 bracket (DC-F) 7 DCDC board 2 claw 5 two screws (BVTP3 6 bracket (DC-F) 4 connector (CN1403) 2 claw 1 screw (BVTP3 3 Remove the DCDC board block...
  • Page 15: Hat Board

    STR-DA2800ES 2-5. HAT BOARD 5 screws 4 two nuts (BVTP3 (supplied with J861) Note 1: In reassembling, use new binding band (taiton) to fasten the clamp same as before. 1 Cut the binding band (taiton). (See Fig. C) – Rear side view –...
  • Page 16: Sub D-Video Board Block

    STR-DA2800ES 2-6. SUB D-VIDEO BOARD BLOCK – Rear side view – 0 four screws 5 Remove wire from wiring stopper. qa screw qa screw (See Fig. G) (BVTP3 1 Remove wire from (BVTP3 8 Push two buttons of connector. wiring stopper.
  • Page 17: Sub D-Video Board

    STR-DA2800ES 2-7. SUB D-VIDEO BOARD 1 screw (BVTP3 3 bracket (S-HDMI) 1 screw (BVTP3 2 wiring stopper 1 screw (BVTP3 2 wiring stopper 4 SUB D-VIDEO board 2-8. DC FAN BLOCK 2 two screws (BVTP3 2 two screws 3 DC fan block...
  • Page 18: Tuner Block

    STR-DA2800ES 2-9. TUNER BLOCK Note: When installing the wire (flat type), ensure the colored line. No slanting after insertion. Insert is straight to the interior. Insert is incline wire (flat type) wire (flat type) colored line colored line connector connector...
  • Page 19: D-Audio_Connect Board

    STR-DA2800ES 2-11. D-AUDIO_CONNECT BOARD Note 1: In reassembling, use new cable tie 1 Cut the cable tie. to fasten the clamp same as before. 4 D-AUDIO_CONNECT board setting Note 2: The wire must not touch DC fan. cable tie 3 connector...
  • Page 20: D-Audio Board Block, Opt-Coax Board

    STR-DA2800ES 2-12. D-AUDIO BOARD BLOCK, OPT-COAX BOARD 1 Cut the cable tie. Note 1: In reassembling, use new cable tie (See Fig. A) to fasten the clamp same as before. 3 connector 4 connector (CN2211) (CN3571) 2 Remove wire from 9 three screws wiring stopper.
  • Page 21: D-Video Board Block-1

    STR-DA2800ES 2-13. D-VIDEO BOARD BLOCK-1 1 Cut two cable ties. (See Fig. H) 4 connector Note 1: In reassembling, use new cable tie (CN3607) to fasten the clamp same as before. 2 Remove wire from wiring stopper. (See Fig. I) 5 connector 2 Remove wire from wiring stopper.
  • Page 22: D-Video Board Block-2

    STR-DA2800ES 2-14. D-VIDEO BOARD BLOCK-2 3 screw 6 Push two buttons of connector. 4 clamp (BVTP3 3 screw 3 screw (BVTP3 (BVTP3 4 clamp 8 D-VIDEO board block 7 flexible flat cable (FFC3) (CN3101) Note: When installing the flexible flat cable (FFC3), check a direction and install correctly.
  • Page 23: D-Video Board

    STR-DA2800ES 2-15. D-VIDEO BOARD Note: When installing the heat sink (2011), check 4 heat sink (2011) that the radiation sheet has not shifted. 2 HDMI-7 bracket block 5 radiation sheet 1 screw 1 two screws (BVTP3 (BVTP3 3 Bend the claw in the 6 D-VIDEO board direction of an arrow.
  • Page 24: Surr Speaker Board

    STR-DA2800ES 2-16. SURR SPEAKER BOARD 4 two screws (BVTP3 0 SURR SPEAKER board 8 connector (CN393) 9 three screws 5 screw 7 Cut the cable tie. (BV/ring) (BV S4 (See Fig. K) – – 2 two screws 6 center bracket...
  • Page 25: Hdmi Cable (Hdc1)

    STR-DA2800ES 2-17. HDMI CABLE (HDC1) 5 HDMI cable (HDC1) Note 1: In reassembling, use new cable tie 1 saranet cushion (See Fig. L) to fasten the clamp same as before. 2 Cut the cable tie. 3 clamp filter (ferrite core)
  • Page 26: Network Board-1

    STR-DA2800ES 2-18. NETWORK BOARD-1 7 connector (CN605) 6 connector (CN1002) 2 two screws (BVTP3 8 connector 3 crossbeam_fan bracket 2 screw (BVTP3 9 connector (CN1106) Note 1: In reassembling, use new cable tie to fasten the clamp same as before.
  • Page 27: Network Board-2

    STR-DA2800ES 2-19. NETWORK BOARD-2 Note: When replacing the NETWORK board, refer to “NOTE OF REPLACING THE NETWORK BOARD” (page 6). qa NETWORK board 4 claw 0 bracket (NW-R) 5 beam-network bracket 2 screw (BVTP3 6 connector 2 screw (CN1103) (BVTP3...
  • Page 28: Front Panel Block

    STR-DA2800ES 2-20. FRONT PANEL BLOCK 6 connector 1 Cut the cable tie. Note 1: In reassembling, use new cable tie (CN308) (See Fig. P) to fasten the clamp same as before. 2 Remove wire from two lead pins. (See Fig. Q) 8 Remove the front panel block in the direction of an arrow.
  • Page 29: A-Video Board-1

    STR-DA2800ES 2-21. A-VIDEO BOARD-1 3 Remove wire from lead pin. (See Fig. T) 7 connector (CN6506) 3 Remove wire from lead pin. 3 Remove wire from two lead pins. (See Fig. S) (See Fig. T) 5 connector 1 clamp filter (ferrite core)
  • Page 30: A-Video Board-2

    STR-DA2800ES 2-22. A-VIDEO BOARD-2 3 screw (BV S4 4 center bracket 6 A-VIDEO board 5 four screws 2 two screws (BVTP3 (BVTP3 – Rear side view – 1 Lean the CONTROL board in the direction of an arrow. 2-23. CONTROL BOARD...
  • Page 31: Main Block-1

    STR-DA2800ES 2-24. MAIN BLOCK-1 8 screw (BV S4 Note 1: In reassembling, use new cable tie to fasten the clamp same as before. 9 bracket (VIDEO PWB) 3 Cut the cable tie. (See Fig. V) 4 connector 5 connector (CN309)
  • Page 32: Main Block-2

    STR-DA2800ES 2-25. MAIN BLOCK-2 2 connector (CN308) 4 two screws 4 two screws 8) 4 two screws (BVTP3 (BVTP3 (BVTP3 5 main block 3 two screws 4 four screws (BV/ring) (BVTP3 – Rear side view – 1 Remove wire Wire setting from lead pin.
  • Page 33: Main Board

    STR-DA2800ES 2-26. MAIN BOARD 3 heat sink block 4 seven support cushions 1 Remove forty-two solders. – Rear side view – 2 two screws (BVTP3 5 MAIN board lead pin lead pin MAIN board lead pin lead pin rear side...
  • Page 34: Stby Board-1

    STR-DA2800ES 2-27. STBY BOARD-1 5 connector (CN902) 3 connector 4 connector (CNP54) (CN903) 1 Remove wire from lead pin. 1 Remove wire from lead pin. (See Fig. Y) (See Fig. Y) 7 connector (CNP51) 2 Remove wire from wiring stopper.
  • Page 35: Stby Board-2

    STR-DA2800ES 2-28. STBY BOARD-2 7 wiring stopper 6 screw (BVTP3 8 bracket (AC1) block 4 fuse (F001) 5 fuse (F901) 9 STBY board Note: When installing the STBY 1 two screws board block, fit the convex (BVTP3 6 screw part with the hole.
  • Page 36: Test Mode

    STR-DA2800ES SECTION 3 TEST MODE MEMORY CLEAR MODE FLUORESCENT INDICATOR TUBE DISPLAY TEST All preset contents are cleared when this mode is activated. All fl uorescent segments are tested. When this test is activated, all (Sound fi eld is also cleared)
  • Page 37 STR-DA2800ES COMMAND MODE CHANGE MODE REBOX TEST MODE The command mode of the remote-commander which this set re- Displayed the number of times of the power on after the shipment. ceives can be changed. Procedure: Procedure: 1. While pressing the [A.F.D.] and [SPEAKERS] buttons, press 1.
  • Page 38 STR-DA2800ES HISTORY MODE The state that the set is used is memorized. Note: Even if “MEMORY CLEAR MODE” is performed, the backup data of “HISTORY MODE” is not cleared. Initialize by performing “SHIPMENT MODE”. Procedure: 1. While pressing the [MEMORY/ENTER] and [MUSIC] but- tons, press the [ ] button to turn on the power and “HIS-...
  • Page 39 STR-DA2800ES SPECIAL MENU MODE Various version displays of system, update, test, etc. can be performed. Setting method: 1. Press the [ ] button to turn on the main power. 2. While pressing the [TONE MODE] button, press the [A.F.D.], [2CH/A. DIRECT], [MUSIC], [MOVIE/HD-D.C.S.] button in order, the message “SPECIALIZED”...
  • Page 40 STR-DA2800ES Items Display Remark When [,] button on the remote commander is pressed, the message “START ?” is appears. If the [ ] button of the remote commander is pressed, check is started. The signal path for update is checked without connecting to network.
  • Page 41 STR-DA2800ES Items Display Remark EERROM debug mode EEPROM Not used for the servicing. EERROM check EEPROM CHK Not used for the servicing. GUI boot check GUI CHECK Not used for the servicing. World switching C4 GUI Not used for the servicing.
  • Page 42: Electrical Check

    STR-DA2800ES SECTION 4 ELECTRICAL CHECK FM AUTO STOP CHECK signal generator unit Procedure: 1. Turn on the unit. 2. Input the following signal from signal generator to FM antenna input directly. Carrier frequency: A = 87.5 MHz, B = 98 MHz, C = 108 MHz...
  • Page 43: Diagrams

    STR-DA2800ES SECTION 5 DIAGRAMS 5-1. BLOCK DIAGRAM - DIGITAL AUDIO INPUT Section - A/D CONVERTER, DIGITAL AUDIO INTERFACE RECEIVER IC5001 IC1806 DIGITAL OPTICAL ASSIGNABLE OPTICAL IN1 RECEIVER DSP DOUT 16 DIR_IN L/R_OUT L/R_OUT OPTICAL IN 1 (SAT/CATV) IC3625 L/R_IN SL/SR_OUT...
  • Page 44: Block Diagram - Analog Audio Section

    STR-DA2800ES 5-2. BLOCK DIAGRAM - ANALOG AUDIO Section - AUDIO INPUT SELECTOR IC300 R-ch is omitted due to same as L-ch. ADCL OUT ADC LOUT SUB1 L 79 PARTY_L SIGNAL PATH R-CH ADC ROUT SUB1 R 78 R-CH >003B >005B...
  • Page 45: Block Diagram - Audio Output Section

    STR-DA2800ES 5-3. BLOCK DIAGRAM - AUDIO OUTPUT Section - >008B HP SW (Page 52) J171 –2 PHONES –1 POWER AMP RELAY DRIVE RY306 IC512 Q311 NF1 5 TB300 –2 BOOSTER +VOUT1 2 IC513 – CURRENT LIMITER FRONT A L_OUT DETECT –...
  • Page 46: Block Diagram - Digital Audio/Analog Video Section

    STR-DA2800ES 5-4. BLOCK DIAGRAM - DIGITAL AUDIO/ANALOG VIDEO Section - VIDEO INPUT SELECTOR IC6014 AOSDATA0 J100 (2/2) J6004 AOSDATA1 VIDEO VIDEO 2 IN MONITOR 92 VIN5 VOUT1 AOSDATA2 VIDEO VIDEO OUT IC6023 AOSDATA3 >009B AOMCK J6003 (1/2) (Page 50) AOLRCK...
  • Page 47: Block Diagram - Hdmi Section (1/2)

    STR-DA2800ES 5-5. BLOCK DIAGRAM - HDMI Section (1/2) - HDMI INPUT SELECTOR HDMI INPUT SELECTOR IC7001 IC3708 SIGNAL PATH : AUDIO DATA0+ : VIDEO DATA0– DATA1+ DATA1– CN7002 DATA2+ HDMI DATA2– ASSIGNABLE (INPUT ONLY) CLOCK+ IN 8 (VIDEO 4) CLOCK–...
  • Page 48: Block Diagram - Hdmi Section (2/2)

    STR-DA2800ES 5-6. BLOCK DIAGRAM - HDMI Section (2/2) - T1X0+ 145 DATA0+ SIGNAL PATH HDMI TRANSCEIVER T1X0– 144 DATA0– IC3700 : AUDIO T1X1+ 147 DATA1+ T1X1– 146 DATA1– CN3707 : VIDEO T1X2+ 149 DATA2+ HDMI ZONE 2 T1X2– 148 DATA2–...
  • Page 49: Block Diagram - Digital Video Section

    STR-DA2800ES 5-7. BLOCK DIAGRAM - DIGITAL VIDEO Section - ARC0 CN3502 HDMI OUT A T0X0+ RX_0P TX1_0+ K22 DATA0+ VIDEO PROCESSOR T0X0– RX_0N IC3500 TX1_0– K23 DATA0– T0X1+ RX_1P TX1_1+ J22 DATA1+ T0X1– RX_1N TX1_1– J23 DATA1– RX_2P T0X2+ TX1_2+ H22 DATA2+ T0X2–...
  • Page 50: Block Diagram - Network Section (1/2)

    STR-DA2800ES 5-8. BLOCK DIAGRAM - NETWORK Section (1/2) - AUDIO/VIDEO SIGNAL DECODER R-ch is omitted due to same as L-ch. IC101 (1/2) J4000 SIGNAL PATH : AUDIO CH0_P B16 DATA0+ CH0_M A16 DATA0– USB_2P_DP0 : VIDEO USB_2P_DM0 CH1_P B15 DATA1+ : USB DATA1–...
  • Page 51: Block Diagram - Network Section (2/2)

    STR-DA2800ES 5-9. BLOCK DIAGRAM - NETWORK Section (2/2) - AUDIO/VIDEO SIGNAL DECODER IC101 (2/2) NS_XTALO X401 27MHz NS_XTALI EEPROM SD-RAM SD-RAM IC6601 IC106 IC206 I2C_SDA VDIN31 DQL0 - DQL7, DQL0 - DQL7, RDQ0 - RDQ15 RDQ0_B - RDQ15_B I2C_SCL VDIN30...
  • Page 52: Block Diagram - Control Section

    STR-DA2800ES 5-10. BLOCK DIAGRAM - CONTROL Section - MAIN SYSTEM CONTROLLER IC2501 (5/5) J821 BUFFER TRIG-1 Q821, 822 TRIGGER OUT MAIN URAT_MAIN/VIDEO (TX) UART_MAIN/VIDEO URAT_VIDEO/MAIN (RX) UART_VIDEO/MAIN Video Ucom Mode Video Ucom Mode >020B Video Ucom RST Video Ucom RST...
  • Page 53: Block Diagram - Panel Section

    STR-DA2800ES 5-11. BLOCK DIAGRAM - PANEL Section - SUB SYSTEM CONTROLLER SIRCS SELECT J802 IC6206 (2/2) IC802 BUFFER IR REMOTE 44 PB4/C0– J801 Q825, 826 BUFFER LEVEL OUT 1 43 PB5/C1– IR REMOTE Q827 SHIFT 45 SIRCS_IN J803 IC2693 BUFFER...
  • Page 54: Block Diagram - Regulator Section

    STR-DA2800ES 5-12. BLOCK DIAGRAM - REGULATOR Section - D1101 FAN MOTOR TEMPARATURE DRIVE SENSOR (FAN) IC1106 IC1107 FAN MOTOR ON/OFF CONTROL Q1102 +3.3V +1.2V OTHER +3.3V REGULATOR HDMI TRANSCEIVER +1.2V REGULATOR D-VIDEO +2V IC312 IC3705 +3.3V +3.3V HDMI TRANSCEIVER +3.3V REGULATOR NET D +3.3V...
  • Page 55: Block Diagram - Power Supply Section

    STR-DA2800ES 5-13. BLOCK DIAGRAM - POWER SUPPLY Section - DC/DC D-VIDEO +2.5V CONVERTER IC3904 DC/DC D-VIDEO +2V CONVERTER IC3903 +3.3V NET D/A +3.3V REGULATOR DC/DC IC908 D-VIDEO +4V CONVERTER IC1408 NET A/D +5V REGULATOR DC/DC IC907 D-VIDEO +10V CONVERTER IC1406...
  • Page 56 STR-DA2800ES THIS NOTE IS COMMON FOR PRINTED WIRING BOARDS AND SCHEMATIC DIAGRAMS. • Circuit Boards Location (In addition to this, the necessary note is printed in each block.) For Printed Wiring Boards. For Schematic Diagrams. SURR SPEAKER board Note: Note: •...
  • Page 57: Printed Wiring Board - Opt-Coax Board

    STR-DA2800ES 5-14. PRINTED WIRING BOARD - OPT-COAX Board - 5-15. SCHEMATIC DIAGRAM - OPT-COAX Board - • See page 56 for Circuit Boards Location. • : Uses unleaded solder. OPT-COAX BOARD OPT-COAX BOARD OPT-COAX BOARD (COMPONENT SIDE) (CONDUCTOR SIDE) IC3625...
  • Page 58: D-Audio Board (Component Side)

    STR-DA2800ES 5-16. PRINTED WIRING BOARD - D-AUDIO Board (Component Side) - • See page 56 for Circuit Boards Location. • : Uses unleaded solder. (Page 62) >04P BOARD D-AUDIO BOARD (COMPONENT SIDE) CN5001 R2026 D2000 R2008 IC2001 C2004 R1912 R2367...
  • Page 59: D-Audio Board (Conductor Side)

    STR-DA2800ES 5-17. PRINTED WIRING BOARD - D-AUDIO Board (Conductor Side) - • See page 56 for Circuit Boards Location. • : Uses unleaded solder. D-AUDIO_CONNECT (Page 100) (Page 69) >05P BOARD NETWORK CN2031 >02P BOARD D-AUDIO BOARD CN3602 (CONDUCTOR SIDE)
  • Page 60: Schematic Diagram - D-Audio Board (1/2)

    STR-DA2800ES 5-18. SCHEMATIC DIAGRAM - D-AUDIO Board (1/2) - • See page 114 for Waveforms. • See page 115 for IC Block Diagrams. D-AUDIO BOARD (1/2) CN2211 R2018 JL2013 NET_MCK FB1801 NET_GND JL2014 R2019 >02S CN2003 NET_BCK JL2015 R2020 NET_ERROR...
  • Page 61: Schematic Diagram - D-Audio Board (2/2)

    STR-DA2800ES 5-19. SCHEMATIC DIAGRAM - D-AUDIO Board (2/2) - • See page 115 for IC Block Diagrams. D-AUDIO BOARD (2/2) CN2401 DSP+1.8V >07S DSP+1.8V IC1010 MAIN D+4.0V BOARD R2063 JL2277 +3.3V REGULATOR D-AU_GND (1/3) R2042 CN300 IC1010 D-AU_GND (Page 65)
  • Page 62: Printed Wiring Board - Dsp Board

    STR-DA2800ES 5-20. PRINTED WIRING BOARD - DSP Board - • See page 56 for Circuit Boards Location. • : Uses unleaded solder. DSP BOARD (NC) (NC) DSP BOARD (SIDE A) (SIDE B) CN5003 CN5000 IC5002 R5098 JL5015 JL5019 ET5000 JL5017...
  • Page 63: Schematic Diagram - Dsp Board

    STR-DA2800ES 5-21. SCHEMATIC DIAGRAM - DSP Board - • See page 114 for Waveforms. • See page 115 for IC Block Diagrams. • See page 135 for IC Pin Function Description. DSP BOARD IC5003 FL5003 +1.2V REGULATOR IC5003 X5000 R5088...
  • Page 64: Printed Wiring Board - Main Board

    STR-DA2800ES 5-22. PRINTED WIRING BOARD - MAIN Board - • See page 56 for Circuit Boards Location. • : Uses unleaded solder. J301 J300 ZONE 2 RY301, 306, 307 RY300 RY302 - 305 TB300 SA-CD/CD VIDEO 1 VIDEO 1 SAT/CATV...
  • Page 65: Schematic Diagram - Main Board (1/3)

    STR-DA2800ES 5-23. SCHEMATIC DIAGRAM - MAIN Board (1/3) - • See page 115 for IC Block Diagrams. MAIN MAIN (Page 66) (Page 67) >101S >102S BOARD BOARD (2/3) (3/3) MAIN BOARD (1/3) CN300 CL300 >07S D-AU_GND D-AU_GND CL301 D-AUDIO D+4.0V...
  • Page 66: Schematic Diagram - Main Board (2/3)

    STR-DA2800ES 5-24. SCHEMATIC DIAGRAM - MAIN Board (2/3) - • See page 115 for IC Block Diagrams. MAIN BOARD (2/3) >103S MAIN BOARD R302 (3/3) C302 (Page C303 R501 R509 R548 R557 R564 R570 R580 R591 R601 R605 R612 R629...
  • Page 67: Schematic Diagram - Main Board (3/3)

    STR-DA2800ES 5-25. SCHEMATIC DIAGRAM - MAIN Board (3/3) - MAIN BOARD (3/3) >103S MAIN BOARD (2/3) (Page 66) F303 D315 T2.5AL 1SR154-400TE-25 250V Q304 2SC3052EF-T1-LEF R345 R344 -48.5 R350 R349 R356 R355 R361 R360 2.2k Q302 R346 R351 R357 R362...
  • Page 68: Printed Wiring Board - Surr Speaker Board

    STR-DA2800ES 5-26. PRINTED WIRING BOARD - SURR SPEAKER Board - 5-27. SCHEMATIC DIAGRAM - SURR SPEAKER Board - • See page 56 for Circuit Boards Location. • : Uses unleaded solder. SURR SPEAKER BOARD SURR SPEAKER BOARD SPEAKERS SURROUND BACK/...
  • Page 69: Printed Wiring Boards - D-Audio Connect/Temp Sensor Boards

    STR-DA2800ES 5-28. PRINTED WIRING BOARDS - D-AUDIO CONNECT/TEMP SENSOR Boards - 5-29. SCHEMATIC DIAGRAM - D-AUDIO CONNECT/TEMP SENSOR Boards - • See page 56 for Circuit Boards Location. • : Uses unleaded solder. D-AUDIO_CONNECT BOARD D-AUDIO_CONNECT BOARD CN2231 CN2031 JL2411...
  • Page 70: Control Board (Component Side)

    STR-DA2800ES 5-30. PRINTED WIRING BOARD - CONTROL Board (Component Side) - • See page 56 for Circuit Boards Location. • : Uses unleaded solder. ANTENNA FM 75 COAXIAL (Page 100) NETWORK BOARD CN1106 TUNER1AMF ASSY (FAN) >24P (FM/AM TUNER) CONTROL BOARD...
  • Page 71: Control Board (Conductor Side)

    STR-DA2800ES 5-31. PRINTED WIRING BOARD - CONTROL Board (Conductor Side) - • See page 56 for Circuit Boards Location. • : Uses unleaded solder. (Page 69) CONTROL BOARD (CONDUCTOR SIDE) D-AUDIO_CONNECT >17P BOARD CN2231 CN2891 JL2955 JL2134 JL2131 JL2132 FB2148...
  • Page 72: Schematic Diagram - Control Board (1/2)

    STR-DA2800ES 5-32. SCHEMATIC DIAGRAM - CONTROL Board (1/2) - • See page 114 for Waveforms. • See page 135 for IC Pin Function Description. CONTROL BOARD (1/2) CN2861 UPDATE_SCK JL2887 ACDC STOP JL2886 UPDATE_SEL/MAIN HDMI NON LPCM JL2885 UPDATE_MAIN/SEL D-VIDEO_REG_EN_2...
  • Page 73: Schematic Diagram - Control Board (2/2)

    STR-DA2800ES 5-33. SCHEMATIC DIAGRAM - CONTROL Board (2/2) - • See page 115 for IC Block Diagrams. CONTROL BOARD (2/2) CN2801 R2941 CN2941 JL2801 UART_NET/232C-SW UART_NET/232C-SW UPDATE_232C/232C-SW JL2548 JL2941 JL2802 UART_232C-SW/NET RX232C JL2550 JL2942 UART_232C-SW/NET UPDATE_232C-SW/232C JL2803 232C-SW_NET-CTR TX232C 232C-SW_NET-CTR...
  • Page 74: A-Video Board (Component Side)

    STR-DA2800ES 5-34. PRINTED WIRING BOARD - A-VIDEO Board (Component Side) - • See page 56 for Circuit Boards Location. • : Uses unleaded solder. A-VIDEO BOARD (COMPONENT SIDE) R6212 Q6201 R6213 R6217 Q6203 R6221 Q6202 D6203 R6219 R6005 R6222 C6052...
  • Page 75: Printed Wiring Board - A-Video Board (Conductor Side)

    STR-DA2800ES 5-35. PRINTED WIRING BOARD - A-VIDEO Board (Conductor Side) - • See page 56 for Circuit Boards Location. • : Uses unleaded solder. J6006 COMPONENT J6005 VIDEO COMPONENT ASSIGNABLE VIDEO (INPUT ONLY) ZONE 2 OUT MONITOR OUT IN 2 (SAT/CATV)
  • Page 76: Schematic Diagram - A-Video Board (1/2)

    STR-DA2800ES 5-36. SCHEMATIC DIAGRAM - A-VIDEO Board (1/2) - • See page 115 for IC Block Diagrams. A-VIDEO BOARD (1/2) CN6006 JL6088 CVBS OUT >27S JL6089 CY OUT D-VIDEO BOARD IC6023 JL6090 R6032 R6031 (2/7) CB OUT CN3607 VIDEO AMP...
  • Page 77: Schematic Diagram - A-Video Board (2/2)

    STR-DA2800ES 5-37. SCHEMATIC DIAGRAM - A-VIDEO Board (2/2) - • See page 114 for Waveforms. • See page 115 for IC Block Diagrams. • See page 135 for IC Pin Function Description. A-VIDEO BOARD (2/2) R6222 R6249 R6212 R6264 R6207...
  • Page 78: Printed Wiring Board - Sub D-Video Board

    STR-DA2800ES 5-38. PRINTED WIRING BOARD - SUB D-VIDEO Board - • See page 56 for Circuit Boards Location. • : Uses unleaded solder. SUB D-VIDEO BOARD (SIDE A) HDMI ASSIGNABLE (INPUT ONLY) IN 5 IN 6 IN 7 IN 8...
  • Page 79: Schematic Diagram - Sub D-Video Board

    STR-DA2800ES 5-39. SCHEMATIC DIAGRAM - SUB D-VIDEO Board - • See page 115 for IC Block Diagrams. SUB D-VIDEO BOARD CN7002 HDMI R7031 R7005 ASSIGNABLE 4.7k (INPUT ONLY) IN 8 (VIDEO 4) IN8_HPD HOT PLUG DET R7027 +5V POWER R7003...
  • Page 80: Printed Wiring Board - D-Video Board (Side A)

    STR-DA2800ES 5-40. PRINTED WIRING BOARD - D-VIDEO Board (Side A) - • See page 56 for Circuit Boards Location. • : Uses unleaded solder. HDMI D-VIDEO BOARD (SIDE A) ASSIGNABLE (INPUT ONLY) HDMI HDMI IN 2 IN 3 HDMI IN 1...
  • Page 81: Printed Wiring Board - D-Video Board (Side B)

    STR-DA2800ES 5-41. PRINTED WIRING BOARD - D-VIDEO Board (Side B) - • See page 56 for Circuit Boards Location. • : Uses unleaded solder. D-VIDEO BOARD (SIDE B) R3819 R3820 R3483 R3818 R3480 R3482 R3479 R3812 JL3709 JL3574 R3709 R3712...
  • Page 82: Schematic Diagram - D-Video Board (1/7)

    STR-DA2800ES 5-42. SCHEMATIC DIAGRAM - D-VIDEO Board (1/7) - • See page 115 for IC Block Diagrams. • See page 135 for IC Pin Function Description. D-VIDEO BOARD (1/7) >115S BUS1 D-VIDEO BOARD (6/7) (Page 87) R3826 IC3617 >114S +3.3V REGULATOR...
  • Page 83: Schematic Diagram - D-Video Board (2/7)

    STR-DA2800ES 5-43. SCHEMATIC DIAGRAM - D-VIDEO Board (2/7) - • See page 114 for Waveforms. • See page 115 for IC Block Diagrams. • See page 135 for IC Pin Function Description. D-VIDEO BOARD (2/7) CN3607 >120S BUS3 JL3884 ZONE CY_OUT...
  • Page 84: Schematic Diagram - D-Video Board (3/7)

    STR-DA2800ES 5-44. SCHEMATIC DIAGRAM - D-VIDEO Board (3/7) - • See page 115 for IC Block Diagrams. • See page 135 for IC Pin Function Description. D-VIDEO BOARD (3/7) >123S BUS4 OUT0_HPD CN3509 D-VIDEO L3613 BOARD JL3850 0.68uH (5/7) CVBS_IN...
  • Page 85: Schematic Diagram - D-Video Board (4/7)

    STR-DA2800ES 5-45. SCHEMATIC DIAGRAM - D-VIDEO Board (4/7) - • See page 115 for IC Block Diagrams. D-VIDEO BOARD (4/7) >125S D-VIDEO BOARD (5/7) (Page 86) CN3101 VCC+3.3V VCC+3.3V VCCGND VCCGND I2C_SCL R3823 I2C_SCL 1.8k CN3701 I2C_SDA R3910 R3822 I2C_SDA 1.8k...
  • Page 86: Schematic Diagram - D-Video Board (5/7)

    STR-DA2800ES 5-46. SCHEMATIC DIAGRAM - D-VIDEO Board (5/7) - • See page 114 for Waveforms. • See page 135 for IC Pin Function Description. D-VIDEO BOARD (5/7) >125S D-VIDEO BOARD CL3501 CL3502 (4/7) BUS4 (Page 85) >123S R3311 R3310 R3309...
  • Page 87: Schematic Diagram - D-Video Board (6/7)

    STR-DA2800ES 5-47. SCHEMATIC DIAGRAM - D-VIDEO Board (6/7) - • See page 114 for Waveforms. • See page 115 for IC Block Diagrams. D-VIDEO BOARD (6/7) >129S BUS6 D-VIDEO BOARD FB3714 (7/7) (Page 88) FB3713 JL3720 JL3723 >128S FB3700 L3505...
  • Page 88: Schematic Diagram - D-Video Board (7/7)

    STR-DA2800ES 5-48. SCHEMATIC DIAGRAM - D-VIDEO Board (7/7) - • See page 114 for Waveforms. • See page 115 for IC Block Diagrams. • See page 135 for IC Pin Function Description. D-VIDEO BOARD (7/7) >129S BUS6 D-VIDEO BOARD (6/7)
  • Page 89: Schematic Diagram - Network Board (1/11)

    STR-DA2800ES 5-49. SCHEMATIC DIAGRAM - NETWORK Board (1/11) - • See page 135 for IC Pin Function Description. NETWORK BOARD (1/11) IC101 (1/14) IC101 CXD9998G-CB AUDIO/VIDEO SIGNAL DECODER (Chip Size Package) C103 AE10 AG17 D0DQ0 DVCC15_IO_1 RDQ0 AA11 AF18 JL2165...
  • Page 90: Schematic Diagram - Network Board (2/11)

    STR-DA2800ES 5-50. SCHEMATIC DIAGRAM - NETWORK Board (2/11) - • See page 135 for IC Pin Function Description. NETWORK BOARD (2/11) IC101 (2/14) IC101 CXD9998G-CB AUDIO/VIDEO SIGNAL DECODER (Chip Size Package) D1DQ0 JL2201 DGND RDQ0_B JL221 D1DQ1 JL2202 DGND RDQ1_B...
  • Page 91: Schematic Diagram - Network Board (3/11)

    STR-DA2800ES 5-51. SCHEMATIC DIAGRAM - NETWORK Board (3/11) - • See page 115 for IC Block Diagrams. NETWORK BOARD (3/11) >150S D+3.3V NETWORK BOARD R345 L303 (7/11) 2.2uH (Page 95) R383 R337 4.7k IC304 IC307 C399 >143S +1.2V REGULATOR POWER CONTROL DAC3.3V...
  • Page 92: Schematic Diagram - Network Board (4/11)

    STR-DA2800ES 5-52. SCHEMATIC DIAGRAM - NETWORK Board (4/11) - • See page 135 for IC Pin Function Description. NETWORK BOARD (4/11) IC101 (5/14) IC101 (3/14) IC101 (4/14) R523 AUDIO/VIDEO 3.3k IC501 SIGNAL DECODER AUDIO/VIDEO AUDIO/VIDEO SIGNAL DECODER SIGNAL DECODER C446...
  • Page 93: Schematic Diagram - Network Board (5/11)

    STR-DA2800ES 5-53. SCHEMATIC DIAGRAM - NETWORK Board (5/11) - • See page 115 for IC Block Diagrams. • See page 135 for IC Pin Function Description. NETWORK BOARD (5/11) R641 JL603 JL602 CN604 R640 JL601 UWA-C4Z JL604 R678 IC602 IC601...
  • Page 94: Schematic Diagram - Network Board (6/11)

    STR-DA2800ES 5-54. SCHEMATIC DIAGRAM - NETWORK Board (6/11) - • See page 115 for IC Block Diagrams. • See page 135 for IC Pin Function Description. NETWORK BOARD (6/11) >137S CN1002 C1018 R1031 VIDEO_5V JL1005 NETWORK USB+6V CVBS OUT BOARD...
  • Page 95: Schematic Diagram - Network Board (7/11)

    STR-DA2800ES 5-55. SCHEMATIC DIAGRAM - NETWORK Board (7/11) - • See page 115 for IC Block Diagrams. • See page 135 for IC Pin Function Description. NETWORK BOARD (7/11) CN3602 R3607 FB3604 JL3610 NET_MCK JL3611 R3609 NET_GND FB3605 JL3612 NET_BCK JL3613 >02S...
  • Page 96: Schematic Diagram - Network Board (8/11)

    STR-DA2800ES 5-56. SCHEMATIC DIAGRAM - NETWORK Board (8/11) - • See page 115 for IC Block Diagrams. • See page 135 for IC Pin Function Description. NETWORK BOARD (8/11) R1224 R1227 IC1105 REAL TIME CLOCK 3.3VA IC1105 DS1339U-33+ T&R OTHER_3.3V...
  • Page 97: Schematic Diagram - Network Board (9/11)

    STR-DA2800ES 5-57. SCHEMATIC DIAGRAM - NETWORK Board (9/11) - • See page 135 for IC Pin Function Description. NETWORK BOARD (9/11) >152S IC101 (12/14) IC101 (13/14) LM3S615_RESET NETWORK BOARD AUDIO/VIDEO AUDIO/VIDEO (11/11) SIGNAL DECODER SIGNAL DECODER (Page 99) (Chip Size Package)
  • Page 98: Schematic Diagram - Network Board (10/11)

    STR-DA2800ES 5-58. SCHEMATIC DIAGRAM - NETWORK Board (10/11) - • See page 114 for Waveforms. • See page 115 for IC Block Diagrams. • See page 135 for IC Pin Function Description. NETWORK BOARD (10/11) X2501 C2503 R2512 C2502 25MHz C2500 4.7k...
  • Page 99: Schematic Diagram - Network Board (11/11)

    STR-DA2800ES 5-59. SCHEMATIC DIAGRAM - NETWORK Board (11/11) - • See page 135 for IC Pin Function Description. NETWORK BOARD (11/11) R2622 IR3_EN_ENG[1] R2621 IR3_EN_ENG[0] R2609 R2623 IR2_EN_ENG[1] CN2602 R2610 R1203 IR_ENG[1] JL2632 R1205 IR_ENG[0] (NC) JL2631 R2637 R2628 R2629...
  • Page 100: Printed Wiring Board - Network Board (Side A)

    STR-DA2800ES 5-60. PRINTED WIRING BOARD - NETWORK Board (Side A) - • See page 56 for Circuit Boards Location. • : Uses unleaded solder. (NC) NETWORK BOARD (SIDE A) CN1102 R1173 R1172 C2547 C2546 L2501 RB1101 R616 C620 C667 R648...
  • Page 101: Printed Wiring Board - Network Board (Side B)

    STR-DA2800ES 5-61. PRINTED WIRING BOARD - NETWORK Board (Side B) - • See page 56 for Circuit Boards Location. • : Uses unleaded solder. CN2502 CN604 UWA-C4Z NETWORK BOARD (SIDE B) JL1134 JL1129 R1195 JL1133 C2554 R2591 C2543 JL1132 JL1130...
  • Page 102: Schematic Diagram - Usb Board

    STR-DA2800ES 5-62. SCHEMATIC DIAGRAM - USB Board - USB BOARD CN4101 CL4139 MIC_MUTE >39S CL4140 AGND FB4101 CL4141 DISPLAY BOARD CL4142 CN101 DCAC_SIGNAL (Page 107) R4136 C4129 C4134 R4145 C4137 R4147 C4138 R4150 R4148 4.7k 6.8k 2200p 100k Q4121 0.022...
  • Page 103: Schematic Diagram - Hat Board

    STR-DA2800ES 5-63. SCHEMATIC DIAGRAM - HAT Board - • See page 115 for IC Block Diagrams. HAT BOARD FB861 R802 FB802 R803 JL861 100k IC861 JL862 RS-232C DRIVER/RECEIVER R806 R807 JL901 IC861 MAX3222IPWR J861 R861 JL868 R805 RS232C ROUT2 JL869...
  • Page 104: Printed Wiring Boards - Usb/Hat Boards

    STR-DA2800ES 5-64. PRINTED WIRING BOARDS - USB/HAT Boards - • See page 56 for Circuit Boards Location. • : Uses unleaded solder. USB BOARD (COMPONENT SIDE) HAT BOARD (COMPONENT SIDE) (CHASSIS) C4187 ET4100 D4161 R4132 C4161 C4130 IC861 R866 D4162...
  • Page 105: Printed Wiring Boards - Powerkey/Hp Boards

    STR-DA2800ES 5-65. PRINTED WIRING BOARDS - POWERKEY/HP Boards - 5-66. SCHEMATIC DIAGRAM - POWERKEY/HP Boards - • See page 56 for Circuit Boards Location. • : Uses unleaded solder. POWERKEY BOARD Q181 Q182 R189 R192 ISA1235AC1-T112-1EF ISA1235AC1-T112-1EF D181 R183 LED DRIVE...
  • Page 106: Printed Wiring Board - Display Board

    STR-DA2800ES 5-67. PRINTED WIRING BOARD - DISPLAY Board - • See page 56 for Circuit Boards Location. • : Uses unleaded solder. (Page 75) (Page 75) (Page 75) A-VIDEO A-VIDEO A-VIDEO DISPLAY BOARD >32P >30P >33P BOARD BOARD BOARD CN6203...
  • Page 107: Schematic Diagram - Display Board

    STR-DA2800ES 5-68. SCHEMATIC DIAGRAM - DISPLAY Board - • See page 114 for Waveforms. DISPLAY BOARD IC103 IC101 IC101 CN106 IR RECEIVER JL159 IC103 R115 REMOTE CONTROL RECEIVER REMOTE CONTROL RECEIVER IR IN TSOP98200 IC101 IC101 PNA4823M03S0 PNA4823M03S0 JL142 ND101...
  • Page 108: Dcdc Board (Component Side)

    STR-DA2800ES 5-69. PRINTED WIRING BOARDS - DCDC Board (Component Side) - • See page 56 for Circuit Boards Location. • : Uses unleaded solder. DCDC BOARD (COMPONENT SIDE) L1411 C1496 C1485 C1457 C1541 CL1443 C1478 C1458 C1540 L1419 L1418 C1471...
  • Page 109: Dcdc Board (Conductor Side)

    STR-DA2800ES 5-70. PRINTED WIRING BOARDS - DCDC Board (Conductor Side) - • See page 56 for Circuit Boards Location. • : Uses unleaded solder. (Page 101) DCDC BOARD (Page 81) (CONDUCTOR SIDE) D-VIDEO NETWORK >36P >37P BOARD BOARD (Page 71)
  • Page 110: Schematic Diagram - Dcdc Board

    STR-DA2800ES 5-71. SCHEMATIC DIAGRAM - DCDC Board - • See page 114 for Waveforms. • See page 115 for IC Block Diagrams. DCDC BOARD CL1436 CL1438 CL1445 F1402 D1409 C1558 3.15A DA2J10100L 250V C1451 L1405 C1404 IC1405 22uH 2200 R1455...
  • Page 111: Printed Wiring Boards - Power Supply Section

    STR-DA2800ES 5-72. PRINTED WIRING BOARDS - POWER SUPPLY Section - • See page 56 for Circuit Boards Location. • : Uses unleaded solder. RY901 (Page 64) MAIN >12P BOARD (CHASSIS) ACDC BOARD STBY BOARD CN304 EB901 CL010 R904 CNP54 RY901...
  • Page 112: Schematic Diagram - Acdc Board

    STR-DA2800ES 5-73. SCHEMATIC DIAGRAM - ACDC Board - • See page 115 for IC Block Diagrams. ACDC BOARD CN901 >43S CL011 R925 C902 STBY 0.33 TH902 1/2W 310V BOARD TP933 CN902 (Page 113) FR929 D901 D2SB60A-F04 1/2W – D900 C965...
  • Page 113: Schematic Diagram - Stby Board

    STR-DA2800ES 5-74. SCHEMATIC DIAGRAM - STBY Board - STBY BOARD EE51 CL010 (CHASSIS) – C966 D001 RY901 DA2J10100L C967 C968 C963 C964 R904 CNP51 F001 F901 470p 470p 220p 220p CN902 T5AL T1.6AL 250V 250V 250V 250V 250V 250V JS984...
  • Page 114 STR-DA2800ES • Waveforms – D-AUDIO Board – – DSP Board – – D-VIDEO Board – – A-VIDEO Board – – DCDC Board – IC1806 qd (DSP MCK) IC5001 wg (XTAL2) IC3861 2 (HS/CS) IC6206 os (X1 (X_OUT)) IC1405 1 (BOOT) IC1408 qs (VBST) 3.9 Vp-p...
  • Page 115 STR-DA2800ES • IC Block Diagrams – D-AUDIO Board – IC1123 PCM1681GPWPR ZR1/ZR1/FMT0 1 SYSTEM CLOCK SYSTEM ZERO MANAGER CLOCK DETECT POWER SUPPLY VOUT1 OUTPUT AMP AND MS/ADR/FMT1 2 CONVERTER LOW-PASS FILTER FUNCTION MC/SCL/DEMP 3 CONTROL MD/SDA/MUTE 4 VOUT2 OUTPUT AMP AND...
  • Page 116 STR-DA2800ES IC1806 LC89075W-H 62 61 60 59 58 57 56 RXIN5 RXIN6 RXIN7 RXIN8 MUX 15:3 GROUP: C S/PDIF GROUP: D LPF 1 DIGITAL INTERFACE RECEIVER PGND 2 MASTER CLOCK MCKIN 3 BIT CLOCK BCKIN 4 LR CLOCK or DSD...
  • Page 117 STR-DA2800ES IC1816 TC7WH157FK 11 7 11 6 SELECT EN G GND 4 IC2000, 2001 TC74VHC157FT (EKJ) SELECT 11 1 1A 2 STROBE INPUT INPUT OUTPUT 11 12 OUTPUT INPUT INPUT OUTPUT GND 8 OUTPUT – DSP Board – IC5003 SI-3010LLSL-TL ON/OFF –...
  • Page 118 STR-DA2800ES – MAIN Board – IC300 BD3471KS2 SUB1 SWITCH SWITCH SWITCH SWITCH HPFN LPF01 LPF02 60 INR3 SWITCH LPFN2 LPFN1 SWVOL SWITCH 59 INL3 DGND LOGIC 58 INR4 SWITCH SWITCH 57 INL4 FROUT VOLUME 56 INR5 SWITCH FLOUT VOLUME 55 INL5...
  • Page 119 STR-DA2800ES IC301 BD3812F-E2 IC502, 507, 512, 517 STK350-630TS-E AGND1 OUT1 AGND2 13 OUT2 AGND3 12 SEL 11 DGND 10 MUTE LOGIC 6 7 8 13 14 – CONTROL Board – IC2661, 2761 TC74VHC157FT (EKJ) IC2671 TC74VHC4052AFT (EK) SELECT 11 1...
  • Page 120 STR-DA2800ES – A-VIDEO Board – IC6014 NJW1327FU1 99 98 97 89 88 87 86 85 84 83 82 81 VIN1 - VIN9 INPUT SELECT N.C. SWITCH VIN1 - VIN9 N.C. INPUT SELECT SWITCH VIN1 - VIN9 N.C. I2C BUS INPUT SELECT...
  • Page 121 STR-DA2800ES IC6016 NJU7181RB1 (TE2) IC6023 NJM2505AF (TE2) Vout VGND LATCH DELAY LEVEL DETECTOR – IC6201 TC74VHC157FT (EKJ) IC6203 TC7WH74FU (TE12R) SELECT 11 1 1A 2 STROBE INPUT INPUT OUTPUT 11 12 OUTPUT INPUT INPUT OUTPUT GND 8 OUTPUT IC6204 S-80929CNMC-G8ZT2G...
  • Page 122 STR-DA2800ES – SUB D-VIDEO Board – IC7001 TMDS442PNPR 127 126 124 123 121 120 118 117 115 114 112 111 109 108 106 105 103 102 100 99 SDA3 95 5V_PWR3 HPD3 QUAD QUAD TERMINATED TERMINATED HPD1 TMDS RX TMDS RX...
  • Page 123 STR-DA2800ES – D-VIDEO Board – IC3002 PCA9517DGKR IC3201 TC74VHC157FT (EKJ) VCCA 8 VCCB SELECT 11 1 1A 2 STROBE SCLA 7 SCLB INPUT INPUT OUTPUT 11 12 OUTPUT INPUT SDAA 6 SDAB INPUT OUTPUT GND 8 OUTPUT 5 EN IC3503, 3507, 3703, 3704 BD00IC0WEFJ-E2...
  • Page 124 STR-DA2800ES IC3508, 3509, 3701, 3707 MM1839A50NRE IC3608 MM1839A18NRE IC3615 – 3617, 3860 MM1839A33NRE CONT 1 BIAS CURRENT LIMIT – REGULATOR VOUT VOLTAGE THERMAL REFERENCE SHUTDOWN GND 2 NC 3 IC3524 TC74VHC541FT (EKJ) 20 19 IC3614 MM3464A33NRE VDD 1 GND 2...
  • Page 125 STR-DA2800ES IC3708 TMDS442PNPR 127 126 124 123 121 120 118 117 115 114 112 111 109 108 106 105 103 102 100 99 SDA3 95 5V_PWR3 HPD3 QUAD QUAD TERMINATED TERMINATED HPD1 TMDS RX TMDS RX 5V_PWR1 3 WITH EQ...
  • Page 126 STR-DA2800ES IC3861 ADV7181CBSTZ 56 55 54 53 52 HS/CS DGND DVDDIO SFL/ OUTPUT FIFO & FORMATTER SYNC_OUT DGND DVDDIO FAST BLANK OVERLAY CONTROL & AV CODE INSERTION AV CODE INSERTION Y CR CB LUMA CHROMA 2D COMB 2D COMB (5H MAX)
  • Page 127 STR-DA2800ES – NETWORK Board – IC305, 309 S-T111B33MC-OGSTFG IC302, 2502 RT8252ALGSP IC1099 S-T111B50MC-OHJTFG VOUT ON/OFF OVER CURRENT 2.7V 1.2V PROTECTOR REFERENCE ON/OFF 0.8V 0.4V VOLTAGE CIRCUIT CIRCUIT INTERNAL REGULATOR OSCILLATOR SLOPE COMP FOLDBACK CONTROL CURRENT SENSE AMPLIFIER IC304 MM3404Z11NRE IC702 MM3404A12NRE...
  • Page 128 STR-DA2800ES IC307, 308 TPS54325PWPR VREG5 VREG5 -30% UVLO PROTECTION VREG5 VO 1 LOGIC +20% VBST CONTROL VFB 2 LOGIC VREG5 3 SS 4 SOFT START XCON GND 5 VREG5 PG 6 -10% PGND2 EN 7 LOGIC PGND1 IC601 BD00GC0WEFJ-SE2 IC602 BD00GA5WEFJ-E2...
  • Page 129 STR-DA2800ES IC901 WM8524CGEDT/R LEFT D/A RIGHT D/A LINEVOUTL 1 LINEVOUTR CONVERTER CONVERTER AVDD CPVOUTN 2 VMID CPCB 3 CHARGE AGND DIGITAL LINEGND 4 PUMP FILTERS CONTROL AIFMODE CPCA 5 INTERFACE MUTE LINEVDD 6 DIGITAL MCLK DACDAT 7 AUDIO BCLK LRCLK 8...
  • Page 130 STR-DA2800ES IC1003 BH76071FJ-E2 CLAMP 6.75MHz CVBS_IN 14 CVBS_OUT LOW-PASS FILTER VREF REFERENCE 13 VCC 13.5MHz LOW-PASS CLAMP FILTER PY_IN 12 PY_OUT 30MHz LOW-PASS FILTER 11 GND 13.5MHz LOW-PASS BIAS FILTER PB_IN 10 PB_OUT 30MHz LOW-PASS FILTER 13.5MHz LOW-PASS BIAS FILTER...
  • Page 131 STR-DA2800ES IC1107 BDJ0801HFV-TR IC1108 BDJ0901HFV-TR IC2602, 2603 TC74VHC125FK (EL, K) IREF VTEMP 1 OE 14 VCC VREF 4 OE TEMP SENSOR 2 OE 3 OE – HAT Board – IC802 TC7W53FK (TE85R) IC861 MAX3222IPWR COMMON 1 POWERDOWN 20 PWRDOWN 19 VCC...
  • Page 132 STR-DA2800ES – DCDC Board – IC1402, 1404 – 1406 TPS54331GDR 8 PH 7 GND BOOT MAXIMUM BOOT 1 UNDERVOLTAGE 6 COMP CLAMP LOCKOUT BOOT THERMAL CHARGE SHUTDOWN DISCHARGE LOGIC ECO-MODE MAXIMUM CLAMP VIN 2 ENABLE COMPARATOR SHUTDOWN VOLTAGE ENABLE THRESHOLD...
  • Page 133 STR-DA2800ES IC1408 TPS54425PWPR –35% – – – VIN2 +20% VREG5 VO 1 VIN1 CONTROL VFB 2 LOGIC VBST VREG5 1 SHOT XCON VREG5 3 UVLO VREG5 SOFT SS 4 START PGND2 GND 5 PGND1 PG 6 – PGND – –10%...
  • Page 134 STR-DA2800ES IC3903, 3904 ISL8023A SHUTDOWN – SHUTDOWN – DRIVER ISET PWM/PFM SKIP 12 PGND THRESHOLD LOGIC 11 PGND CONTROLLER – COMP PROTECTION NEG CURRENT HS DRIVER SENSING ZERO-CROSS SENSING SLOPE COMP OSCILLATOR 10 SGND SYNC 1 ms DELAY SOFT 0.5 V 0.85 V...
  • Page 135 STR-DA2800ES • IC Pin Function Description DSP BOARD IC5001 ADSST-AVR-3011 (DSP) Pin No. Pin Name Description SDDQM Data mask signal output to the SD-RAM Memory selection signal output to the SD-RAM SDCKE Clock enable signal output to the SD-RAM VDD_INT Power supply terminal (+1.2V) (for core)
  • Page 136 STR-DA2800ES Pin No. Pin Name Description VDD_EXT Power supply terminal (+3.3V) (for I/O) SL/SR_OUT Audio signal output to the D/A converter SL/SR_IN Audio signal input from the digital audio interface receiver BCLK_IN Bit clock signal input from the digital audio interface receiver...
  • Page 137 STR-DA2800ES Pin No. Pin Name Description MLBDAT Not used MLBDO Not used VDD_EXT Power supply terminal (+3.3V) (for I/O) MLBSIG Not used VDD_INT Power supply terminal (+1.2V) (for core) TRST Test reset signal input terminal (for JTAG) Not used MLBSO...
  • Page 138 STR-DA2800ES CONTROL BOARD IC2501 MB91F644PMC-GE1 (MAIN SYSTEM CONTROLLER) Pin No. Pin Name Description Ground terminal External capacitor connection terminal PT_STOP AC cut detection signal input terminal “H”: AC cut 3RD_RELAY (A58) Relay drive signal output terminal Not used FH-PREOUT-RY (A58)
  • Page 139 STR-DA2800ES Pin No. Pin Name Description BT CTS (N203) Not used BT MUTE (N203) Not used BT RESET (N203) Not used BT P CONT (N203) Not used HDMI_ERROR_IN HDMI error signal input from the video system controller and HDMI transceiver “H”: error...
  • Page 140 STR-DA2800ES Pin No. Pin Name Description TRIG-1 Trigger signal output terminal TRIG-2 (A58), 119, 120 Trigger signal output terminal Not used TRIG-3 (A58) ACDC_STOP ACDC stop voltage detection signal input terminal “H”: ACDC stop UART_MAIN/SUB Serial data output to the sub system controller...
  • Page 141 STR-DA2800ES A-VIDEO BOARD IC6206 MB90F058PF-G-JNE1 (SUB SYSTEM CONTROLLER) Pin No. Pin Name Description 1 to 4 Not used IR-LEARN-UART_RX Serial data input terminal Not used IR-LEARN-UART_TX Serial data output terminal Not used 7 to 11 Not used LED_MLT_DIM Dimmer on/off control signal output terminal...
  • Page 142 STR-DA2800ES Pin No. Pin Name Description DVCC Power supply terminal (+3.3V) DVSS Ground terminal NET_PCON_ Power supply on/off control signal output terminal for the network section +1.1V power supply MTK_CORE “H”: power on NET_PCON1, Power supply on/off control signal output terminal for the network section power supply...
  • Page 143 STR-DA2800ES D-VIDEO BOARD IC3000 MB91F627PMC-G-JNE1 (VIDEO SYSTEM CONTROLLER) Pin No. Pin Name Description Ground terminal External capacitor connection terminal HDMI_REG_CONT Power supply on/off control signal output terminal for HDMI section “H”: power on SP_INT Interrupt signal input from the HDMI transceiver...
  • Page 144 STR-DA2800ES Pin No. Pin Name Description ADV_INT2 Interrupt signal input from the video processor (for HDMI receiver) 76 to 80 Not used ADV_SPIO_SIMO Serial data output to the video processor ADV_SPIO_SOMI Serial data input from the video processor ADV_SPIO_CLK Serial data transfer clock signal output to the video processor...
  • Page 145 STR-DA2800ES D-VIDEO BOARD IC3500 ADV8003KBCZ-8 (VIDEO PROCESSOR) Pin No. Pin Name Description OSD_IN[23]/ OSD video data or video data input terminal Not used EXT_DIN[7] OSD_DE Data enable signal input terminal Not used OSD_CLK/EXT_CLK Video clock signal input terminal Not used...
  • Page 146 STR-DA2800ES Pin No. Pin Name Description C20, C21 AVDD1 Power supply terminal (+3.3V) C22, C23 DAC5, DAC6 Component video signal output to the video input selector OSD_IN[16]/ OSD video data or video data input terminal Not used EXT_DIN[0] OSD_IN[17]/ OSD video data or video data input terminal...
  • Page 147 STR-DA2800ES Pin No. Pin Name Description OSD_HS Horizontal sync signal input terminal Not used OSD_IN[0] OSD video data input terminal Not used DVDD Power supply terminal (+1.8V) J8 to J16 Ground terminal DVDD Power supply terminal (+1.8V) DDC1_SDA I2C serial data bus with the HDMI OUT A ARC connector...
  • Page 148 STR-DA2800ES Pin No. Pin Name Description U7, U8 Ground terminal DVDD Power supply terminal (+1.8V) U10, U11 Ground terminal DVDD Power supply terminal (+1.8V) U13, U14 Ground terminal DVDD Power supply terminal (+1.8V) U16, U17 Ground terminal R_TX2 External resistor connection terminal...
  • Page 149 STR-DA2800ES Pin No. Pin Name Description AA18 DVDD_DDR Power supply terminal (+1.8V) AA19, DDR_DM[1], Data mask signal output to the SD-RAM AA20 DDR_DM[0] AA21, Ground terminal AA22 AA23 DDR_DQ[2] Two-way data bus with the SD-RAM DDR_DQ[21], AB1 to DDR_DQ[19], Two-way data bus with the SD-RAM...
  • Page 150 STR-DA2800ES D-VIDEO BOARD IC3700 SII9575CTUC (HDMI TRANSCEIVER) Pin No. Pin Name Description 1 to 6 D14 to D19 Video data input terminal Not used Data enable signal input terminal Not used VSYNC Vertical sync signal input terminal Not used HSYNC...
  • Page 151 STR-DA2800ES Pin No. Pin Name Description TMDS data (negative) input from the HDMI ASSIGNABLE (INPUT ONLY) IN 2 (BD) connec- R4X2– TMDS data (positive) input from the HDMI ASSIGNABLE (INPUT ONLY) IN 2 (BD) connec- R4X2+ AVDD12 Power supply terminal (+1.2V) AVDD33 Power supply terminal (+3.3V)
  • Page 152 STR-DA2800ES Pin No. Pin Name Description I2C serial data transfer clock signal input from the HDMI ASSIGNABLE (INPUT ONLY) IN 1 DSCL5 (VIDEO 1) connector Hot plug detection signal output to the HDMI ASSIGNABLE (INPUT ONLY) IN 1 (VIDEO 1)
  • Page 153 STR-DA2800ES Pin No. Pin Name Description T1X2+ TMDS data (positive) output to the HDMI ZONE 2 OUT connector TPVDD12 Power supply terminal (+1.2V) TDVDD12 Power supply terminal (+1.2V) T0XC– TMDS clock (negative) output to the video processor T0XC+ TMDS clock (positive) output to the video processor T0X0–...
  • Page 154 STR-DA2800ES NETWORK BOARD IC101 CXD9998G-CB (AUDIO/VIDEO SIGNAL DECODER) Pin No. Pin Name Description TXVP_0 Transmit data (positive) output terminal Not used TXVN_1 Receive data (negative) input terminal Not used TANA_0 Ethernet analog test terminal A6 to A8 RX2B to RX0B...
  • Page 155 STR-DA2800ES Pin No. Pin Name Description AVDD33_LD Power supply terminal (+3.3V) AVSS33_COM Ground terminal REXT External reference resistor connection terminal D7, D8 VDD12_HDMI_RX Power supply terminal (+1.2V) GPIO3 AC cut detection signal output terminal “H”: AC cut Audio muting on/off control signal output to the D/A converter (for network audio section) AMUTE “L”: muting on...
  • Page 156 STR-DA2800ES Pin No. Pin Name Description AVSS12_HDMI_TX Ground terminal AVSS33_HDMI_TX Ground terminal AVDD33_VDAC_R Power supply terminal (+3.3V) AVSS33_VDAC_X Ground terminal Update signal output to the sub system controller, main system controller, video system con- VDIN34 troller and video controller VDIN23 VBUS power supply on/off control signal output terminal “H”: power on...
  • Page 157 STR-DA2800ES Pin No. Pin Name Description Sub beam (E) input terminal Not used Sub beam (F) input terminal Not used HAVC Reference voltage output terminal Not used Reference voltage (+1.4V) output terminal Not used DGND Ground terminal DVCC10_K Power supply terminal (+1.1V)
  • Page 158 STR-DA2800ES Pin No. Pin Name Description DVCC33_IO Power supply terminal (+3.3V) DGND Ground terminal DVCC10_K Power supply terminal (+1.1V) N11 to DGND Ground terminal DVCC10_K Power supply terminal (+1.1V) DGND Ground terminal DGND Ground terminal N23, N24 RDQ14_B, RDQ15_B Two-way data bus with the SD-RAM...
  • Page 159 STR-DA2800ES Pin No. Pin Name Description FEGIO5, FEGIO6, U1 to U3 Not used FEGIO10 FEEJECT_ Disc eject detection signal input terminal Not used U5, U6 FEGIO11, FEGIO12 Not used DGND Ground terminal DVCC10_K Power supply terminal (+1.1V) U11 to DGND...
  • Page 160 STR-DA2800ES Pin No. Pin Name Description AVDD33_SATA Power supply terminal (+3.3V) DVCC33_IO_2 Power supply terminal (+3.3V) DVCC15_IO_1 Power supply terminal (+1.5V) Y24, Y25 RA8_B, RA13_B Address signal output to the SD-RAM RRESET_B Reset signal output to the SD-RAM “L”: reset...
  • Page 161 STR-DA2800ES Pin No. Pin Name Description USB_2P_VRT External reference resistor connection terminal NFREN Read enable signal output to the NAND fl ash NFCEN2 Chip enable signal output terminal Not used GPIO4 Jig mode selection signal output terminal Test clock signal input terminal (for JTAG)
  • Page 162 STR-DA2800ES Pin No. Pin Name Description AF11, RDQ30, RDQ20 Two-way data bus with the SD-RAM AF12 AF13, DVCC15_IO_1 Power supply terminal (+1.5V) AF14 AF15, RA9, RA2 Address signal output to the SD-RAM AF16 AF17 DGND Ground terminal AF18, RDQ1, RDQ3...
  • Page 163 STR-DA2800ES NETWORK BOARD IC2501 IP175DLF (ETHERNET INTERFACE) Pin No. Pin Name Description AVCC Power supply terminal (+1.8V) Not used 3, 4 TXOP0, TXOM0 Digital data output terminal Not used AGND Ground terminal AVCC Power supply terminal (+1.8V) AGND Ground terminal...
  • Page 164 STR-DA2800ES Pin No. Pin Name Description 77 to 80 TXD0_3 to TXD0_0 Digital data input from the audio/video signal decoder MII0_TXCLK Serial data transfer clock signal input from the audio/video signal decoder Power supply terminal (+1.8V) Ground terminal RXDV0 Data valid signal output to the audio/video signal decoder...
  • Page 165 STR-DA2800ES NETWORK BOARD IC2601 LM3S615-IQN50-C2T (IR CONTROLLER) Pin No. Pin Name Description 1, 2 ADC0, ADC1 Not used PE3/CCP1 IR enable signal output terminal PE2/CCP4 IR enable signal output terminal RESETn Reset signal input from the audio/video signal decoder External capacitor connection terminal VDD4 Power supply terminal (+3.3V)
  • Page 166: Exploded Views

    STR-DA2800ES SECTION 6 EXPLODED VIEWS Note: • -XX and -X mean standardized parts, so • The mechanical parts with no reference The components identifi ed by mark 0 they may have some difference from the number in the exploded views are not sup- or dotted line with mark 0 are critical for original one.
  • Page 167: Sub D-Video Board Section

    STR-DA2800ES 6-2. SUB D-VIDEO BOARD SECTION FFC2 not supplied not supplied not supplied not supplied not supplied supplied – Rear side view – #1 #1 #1 not supplied D-VIDEO board section Ref. No. Part No. Description Remark Ref. No. Part No.
  • Page 168: D-Video Board Section

    STR-DA2800ES 6-3. D-VIDEO BOARD SECTION not supplied not supplied not supplied HDC1 not supplied FFC3 not supplied FFC4 not supplied – Rear side view – NETWORK board section Note: Wires (fl at type) (Ref. No. FFC4) for service is straight.
  • Page 169: Network Board Section

    STR-DA2800ES 6-4. NETWORK BOARD SECTION not supplied not supplied not supplied not supplied not supplied – Rear side view – not supplied A-VIDEO board section not supplied not supplied not supplied (D-AUDIO_CONNECT board) D-AUDIO board Note: When replacing the NETWORK board, refer to “NOTE OF REPLACING THE NETWORK BOARD”...
  • Page 170: A-Video Board Section

    STR-DA2800ES 6-5. A-VIDEO BOARD SECTION not supplied not supplied not supplied not supplied STBY board section Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark A-1880-348-A A-VIDEO BOARD, COMPLETE 1-500-082-11 CLAMP, SLEEVE FERRITE 4-900-386-01 SCREW +BV SUMITITE S 4X8 ROUND...
  • Page 171: Stby Board Section

    STR-DA2800ES 6-6. STBY BOARD SECTION not supplied not supplied F001 F901 not supplied DCDC board section Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark A-1880-318-A STBY BOARD, COMPLETE 0 F901 1-532-503-33 FUSE (T 1.6 AL/250 V)
  • Page 172: Dcdc Board Section

    STR-DA2800ES 6-7. DCDC BOARD SECTION not supplied not supplied (SURR SPEAKER board) not supplied not supplied not supplied ACDC board section Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark A-1880-352-A DCDC BOARD, COMPLETE 4-900-386-01 SCREW +BV SUMITITE S 4X8 ROUND...
  • Page 173: Acdc Board Section

    STR-DA2800ES 6-8. ACDC BOARD SECTION T901 not supplied not supplied not supplied not supplied (GUIDE_B board) front panel section not supplied (GUIDE_A board) chassis section Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark A-1880-299-A ACDC BOARD, COMPLETE...
  • Page 174: Front Panel Section

    STR-DA2800ES 6-9. FRONT PANEL SECTION not supplied (POWERKEY board) S181 not supplied not supplied not supplied not supplied not supplied (HP board) S108 not supplied not supplied supplied with S181 not supplied supplied with S108 Ref. No. Part No. Description Remark Ref.
  • Page 175: Chassis Section

    STR-DA2800ES 6-10. CHASSIS SECTION not supplied (TEMP_SENSOR board) #1 #1 not supplied heat sink section not supplied not supplied not supplied not supplied not supplied not supplied not supplied Ref. No. Part No. Description Remark Ref. No. Part No. Description...
  • Page 176: Heat Sink Section

    STR-DA2800ES 6-11. HEAT SINK SECTION IC501 IC516 IC514 IC511 IC509 IC506 IC500 IC515 IC504 IC513 IC510 IC503 IC508 IC505 not supplied not supplied not supplied Note: TRANSISTOR is including MICA SHEET Ref. No. Part No. Description Remark Ref. No. Part No.
  • Page 177: Electrical Parts List

    STR-DA2800ES SECTION 7 ACDC A-VIDEO ELECTRICAL PARTS LIST Note: • Due to standardization, replacements in • CAPACITORS When indicating parts by reference num- the parts list may be different from the uF: μF ber, please include the board name. parts specifi ed in the diagrams or the com- •...
  • Page 178 STR-DA2800ES A-VIDEO Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark < CAPACITOR > C6206 1-165-989-11 CERAMIC CHIP 10uF 6.3V C6004 1-126-964-11 ELECT 10uF C6207 1-116-734-11 CERAMIC CHIP 1uF C6005 1-126-964-11 ELECT 10uF C6208 1-100-597-91 CERAMIC CHIP 0.1uF...
  • Page 179 STR-DA2800ES A-VIDEO Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark IC6015 6-715-074-01 IC MM1963DTRE R6107 1-211-990-11 METAL CHIP 0.5% 1/10W IC6016 6-716-302-01 IC NJU7181RB1 (TE2) R6108 1-211-990-11 METAL CHIP 0.5% 1/10W IC6017 6-717-136-01 IC KIA7905F-RTF/PW R6109...
  • Page 180 STR-DA2800ES A-VIDEO CONTROL Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark R6256 1-216-809-11 METAL CHIP 1/10W C2582 1-116-724-11 CERAMIC CHIP 4.7uF 6.3V R6257 1-216-809-11 METAL CHIP 1/10W C2583 1-107-826-11 CERAMIC CHIP 0.1uF R6258 1-216-833-11 METAL CHIP...
  • Page 181 STR-DA2800ES CONTROL Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark FB2943 1-414-760-21 FERRITE, EMI (SMD) (1608) R2587 1-216-833-11 METAL CHIP 1/10W FB2946 1-414-760-21 FERRITE, EMI (SMD) (1608) R2591 1-216-809-11 METAL CHIP 1/10W FB2984 1-414-760-21 FERRITE, EMI (SMD) (1608)
  • Page 182 STR-DA2800ES CONTROL D-AUDIO Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark R2718 1-216-825-11 METAL CHIP 2.2K 1/10W C1274 1-165-895-91 CERAMIC CHIP 0.1uF R2719 1-216-825-11 METAL CHIP 2.2K 1/10W C1421 1-165-908-11 CERAMIC CHIP 1uF R2720 1-216-809-11 METAL CHIP...
  • Page 183 STR-DA2800ES D-AUDIO Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark C1994 1-165-895-91 CERAMIC CHIP 0.1uF < RESISTOR > C2000 1-165-895-91 CERAMIC CHIP 0.1uF C2002 1-165-895-91 CERAMIC CHIP 0.1uF R1005 1-216-857-11 METAL CHIP 1/10W C2003 1-112-534-11 CERAMIC CHIP 10uF 6.3V...
  • Page 184 STR-DA2800ES D-AUDIO D-AUDIO_CONNECT DCDC Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark R1995 1-218-875-11 METAL CHIP 0.5% 1/10W R2066 1-216-841-11 METAL CHIP 1/10W R1996 1-218-869-11 METAL CHIP 8.2K 0.5% 1/10W R2067 1-216-841-11 METAL CHIP 1/10W R1997...
  • Page 185 STR-DA2800ES DCDC Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark C1426 1-114-553-11 CERAMIC CHIP 10uF C1491 1-114-553-11 CERAMIC CHIP 10uF C1427 1-114-868-11 CERAMIC CHIP 0.1uF C1492 1-114-553-11 CERAMIC CHIP 10uF C1428 1-114-817-11 CERAMIC CHIP 2.2uF C1494...
  • Page 186 STR-DA2800ES DCDC DISPLAY Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark < FUSE > R1426 1-250-535-11 METAL CHIP 1/16W R1427 1-218-895-11 METAL CHIP 100K 0.5% 1/10W 0 F1402 1-523-086-11 FUSE (3.15 A/250 V) R1428 1-216-864-11 SHORT CHIP...
  • Page 187 STR-DA2800ES DISPLAY Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark C135 1-162-964-11 CERAMIC CHIP 0.001uF R129 1-216-296-11 SHORT CHIP C137 1-116-405-11 CERAMIC CHIP 0.01uF 100V R132 1-216-830-11 METAL CHIP 5.6K 1/10W C138 1-162-964-11 CERAMIC CHIP 0.001uF...
  • Page 188 STR-DA2800ES Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark C5028 1-107-826-11 CERAMIC CHIP 0.1uF < FERRITE BEAD > C5029 1-107-826-11 CERAMIC CHIP 0.1uF C5030 1-107-826-11 CERAMIC CHIP 0.1uF FB5000 1-469-152-11 FERRITE, EMI (SMD) (2012) FB5085 1-469-152-11...
  • Page 189 STR-DA2800ES D-VIDEO Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark C3402 1-112-534-11 CERAMIC CHIP 10uF 6.3V R5051 1-216-801-11 METAL CHIP 1/10W C3404 1-112-717-91 CERAMIC CHIP 1uF 6.3V R5052 1-216-801-11 METAL CHIP 1/10W R5053 1-216-833-11 METAL CHIP...
  • Page 190 STR-DA2800ES D-VIDEO Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark C3481 1-112-717-91 CERAMIC CHIP 1uF 6.3V C3582 1-112-534-11 CERAMIC CHIP 10uF 6.3V C3482 1-125-777-11 CERAMIC CHIP 0.1uF C3583 1-125-777-11 CERAMIC CHIP 0.1uF C3483 1-112-717-91 CERAMIC CHIP 1uF 6.3V...
  • Page 191 STR-DA2800ES D-VIDEO Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark C3716 1-125-777-11 CERAMIC CHIP 0.1uF C3877 1-125-777-11 CERAMIC CHIP 0.1uF C3717 1-112-298-91 CERAMIC CHIP 1uF C3878 1-125-777-11 CERAMIC CHIP 0.1uF C3718 1-125-777-11 CERAMIC CHIP 0.1uF C3879 1-125-777-11 CERAMIC CHIP 0.1uF...
  • Page 192 STR-DA2800ES D-VIDEO Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark FB3513 1-469-152-11 FERRITE, EMI (SMD) (2012) L3616 1-412-977-41 INDUCTOR 0.68uH FB3514 1-469-152-11 FERRITE, EMI (SMD) (2012) L3705 1-234-400-21 CONDUCTOR, NETWORK (1005X4) FB3602 1-414-234-22 INDUCTOR, FERRITE BEAD...
  • Page 193 STR-DA2800ES D-VIDEO Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark R3348 1-218-937-11 METAL CHIP 1/16W R3451 1-218-937-11 METAL CHIP 1/16W R3349 1-218-937-11 METAL CHIP 1/16W R3452 1-218-937-11 METAL CHIP 1/16W R3350 1-218-937-11 METAL CHIP 1/16W R3453...
  • Page 194 STR-DA2800ES D-VIDEO Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark R3538 1-218-937-11 METAL CHIP 1/16W R3601 1-218-990-81 SHORT CHIP R3539 1-218-990-81 SHORT CHIP R3602 1-218-965-11 METAL CHIP 1/16W R3540 1-218-937-11 METAL CHIP 1/16W R3603 1-218-965-11 METAL CHIP...
  • Page 195 STR-DA2800ES D-VIDEO Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark R3732 1-218-933-11 METAL CHIP 1/16W R3806 1-218-990-81 SHORT CHIP R3733 1-218-933-11 METAL CHIP 1/16W R3807 1-218-953-11 METAL CHIP 1/16W R3734 1-218-937-11 METAL CHIP 1/16W R3808 1-218-937-11...
  • Page 196 STR-DA2800ES D-VIDEO Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark < COMPOSITION CIRCUIT BLOCK > J805 1-563-330-31 JACK (IR REMOTE OUT 4) RB3514 1-234-371-11 RES, NETWORK 47 (1005X4) J821 1-563-330-31 JACK (TRIGGER OUT MAIN) RB3515 1-234-371-11...
  • Page 197 STR-DA2800ES MAIN Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark R873 1-216-825-11 METAL CHIP 2.2K 1/10W C355 1-162-970-11 CERAMIC CHIP 0.01uF R874 1-216-825-11 METAL CHIP 2.2K 1/10W C356 1-100-153-91 CERAMIC CHIP 220PF 100V < THERMISTOR >...
  • Page 198 STR-DA2800ES MAIN Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark C584 1-162-915-11 CERAMIC CHIP 10PF 0.5PF 0 CP502 1-234-182-11 ENCAPSULATED COMPONENT 0.22 C585 1-114-989-81 CERAMIC 47PF 0 CP503 1-234-182-11 ENCAPSULATED COMPONENT 0.22 0 CP504 1-234-182-11 ENCAPSULATED COMPONENT 0.22...
  • Page 199 STR-DA2800ES MAIN Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark < JACK > Q512 6-550-327-01 TRANSISTOR 2SA1514KT146S J300 1-774-411-11 JACK, PIN 6P Q513 8-729-216-22 TRANSISTOR 2SA1162-G (VIDEO 1 AUDIO OUT, TV IN, SA-CD/CD IN) Q514 6-552-660-01...
  • Page 200 STR-DA2800ES MAIN Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark R341 1-216-837-11 METAL CHIP 1/10W R570 1-216-841-11 METAL CHIP 1/10W R342 1-216-837-11 METAL CHIP 1/10W R572 1-216-818-11 METAL CHIP 1/10W R343 1-216-840-11 METAL CHIP 1/10W 0 R573...
  • Page 201 STR-DA2800ES MAIN NETWORK Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark R643 1-216-835-11 METAL CHIP 1/10W A-1880-367-A NETWORK BOARD, COMPLETE (for SERVICE) 0 R647 1-249-405-11 CARBON 1/4W ************************* R648 1-216-818-11 METAL CHIP 1/10W R649 1-216-841-11 METAL CHIP...
  • Page 202 STR-DA2800ES NETWORK Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark C212 1-112-777-11 CERAMIC CHIP 0.01uF C351 1-100-159-91 CERAMIC CHIP 22uF 6.3V C214 1-100-916-11 CERAMIC CHIP 0.1uF C352 1-100-159-91 CERAMIC CHIP 22uF 6.3V C215 1-100-909-11 CERAMIC CHIP 10uF 6.3V...
  • Page 203 STR-DA2800ES NETWORK Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark C705 1-114-130-11 CERAMIC CHIP 1uF 6.3V C1098 1-112-777-11 CERAMIC CHIP 0.01uF C706 1-100-916-11 CERAMIC CHIP 0.1uF C1099 1-100-916-11 CERAMIC CHIP 0.1uF C707 1-100-916-11 CERAMIC CHIP 0.1uF...
  • Page 204 STR-DA2800ES NETWORK Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark C2541 1-125-777-11 CERAMIC CHIP 0.1uF FB902 1-469-152-11 FERRITE, EMI (SMD) (2012) C2543 1-112-777-11 CERAMIC CHIP 0.01uF FB1101 1-414-594-11 INDUCTOR, FERRITE BEAD C2544 1-100-916-11 CERAMIC CHIP 0.1uF...
  • Page 205 STR-DA2800ES NETWORK Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark < COIL > R324 1-208-695-11 METAL CHIP 3.3K 0.5% 1/16W R325 1-218-990-81 SHORT CHIP L301 1-457-735-11 CHOKE COIL 10uH R326 1-208-683-11 METAL CHIP 0.5% 1/16W L302...
  • Page 206 STR-DA2800ES NETWORK Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark R632 1-218-990-81 SHORT CHIP R871 1-218-990-81 SHORT CHIP R633 1-218-990-81 SHORT CHIP R872 1-218-990-81 SHORT CHIP R634 1-218-990-81 SHORT CHIP R873 1-218-990-81 SHORT CHIP R640 1-218-990-81...
  • Page 207 STR-DA2800ES NETWORK Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark R1017 1-216-864-11 SHORT CHIP R1156 1-216-809-11 METAL CHIP 1/10W R1018 1-216-864-11 SHORT CHIP R1158 1-218-990-81 SHORT CHIP R1019 1-216-864-11 SHORT CHIP R1159 1-218-990-81 SHORT CHIP R1020...
  • Page 208 STR-DA2800ES NETWORK Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark R2516 1-218-961-11 METAL CHIP 4.7K 1/16W R2598 1-218-953-11 METAL CHIP 1/16W R2518 1-218-823-11 METAL CHIP 0.5% 1/10W R2600 1-218-990-81 SHORT CHIP R2519 1-218-823-11 METAL CHIP 0.5%...
  • Page 209 STR-DA2800ES NETWORK OPT-COAX POWERKEY STBY Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark R6608 1-218-990-81 SHORT CHIP POWERKEY BOARD R6614 1-216-801-11 METAL CHIP 1/10W **************** < COMPOSITION CIRCUIT BLOCK > < CAPACITOR > RB501 1-234-400-21 CONDUCTOR, NETWORK (1005X4)
  • Page 210 STR-DA2800ES STBY SUB D-VIDEO Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark < DIODE > C7012 1-125-777-11 CERAMIC CHIP 0.1uF C7013 1-125-777-11 CERAMIC CHIP 0.1uF D001 6-502-961-01 DIODE DA2J10100L C7014 1-125-777-11 CERAMIC CHIP 0.1uF 8-719-053-18 DIODE 1SR154-400TE-25...
  • Page 211 STR-DA2800ES SUB D-VIDEO SURR SPEAKER TEMP_SENSOR Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark R7024 1-218-956-11 METAL CHIP 1.8K 1/16W TH101 1-804-045-11 THERMISTOR R7025 1-218-956-11 METAL CHIP 1.8K 1/16W ************************************************************* R7026 1-218-956-11 METAL CHIP 1.8K 1/16W...
  • Page 212 STR-DA2800ES Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark R4141 1-218-965-11 METAL CHIP 1/16W 1-793-184-41 CONNECTOR (F TYPE ADAPTOR) R4142 1-218-973-11 METAL CHIP 1/16W (FM wire antenna (aerial)) 1-839-698-11 CORD, POWER (AC power cord (mains lead))
  • Page 213 STR-DA2800ES MEMO...
  • Page 214 STR-DA2800ES REVISION HISTORY Ver. Date Description of Revision 2012.09 How to search for a contact point of signal lines or the like in DIAGRAMS SECTION If a contact point of a BLOCK DIAGRAM, PRINTED WIRING BOARD or SCHEMATIC DIAGRAM is shown in a different page, use the PDF fi...

Table of Contents
