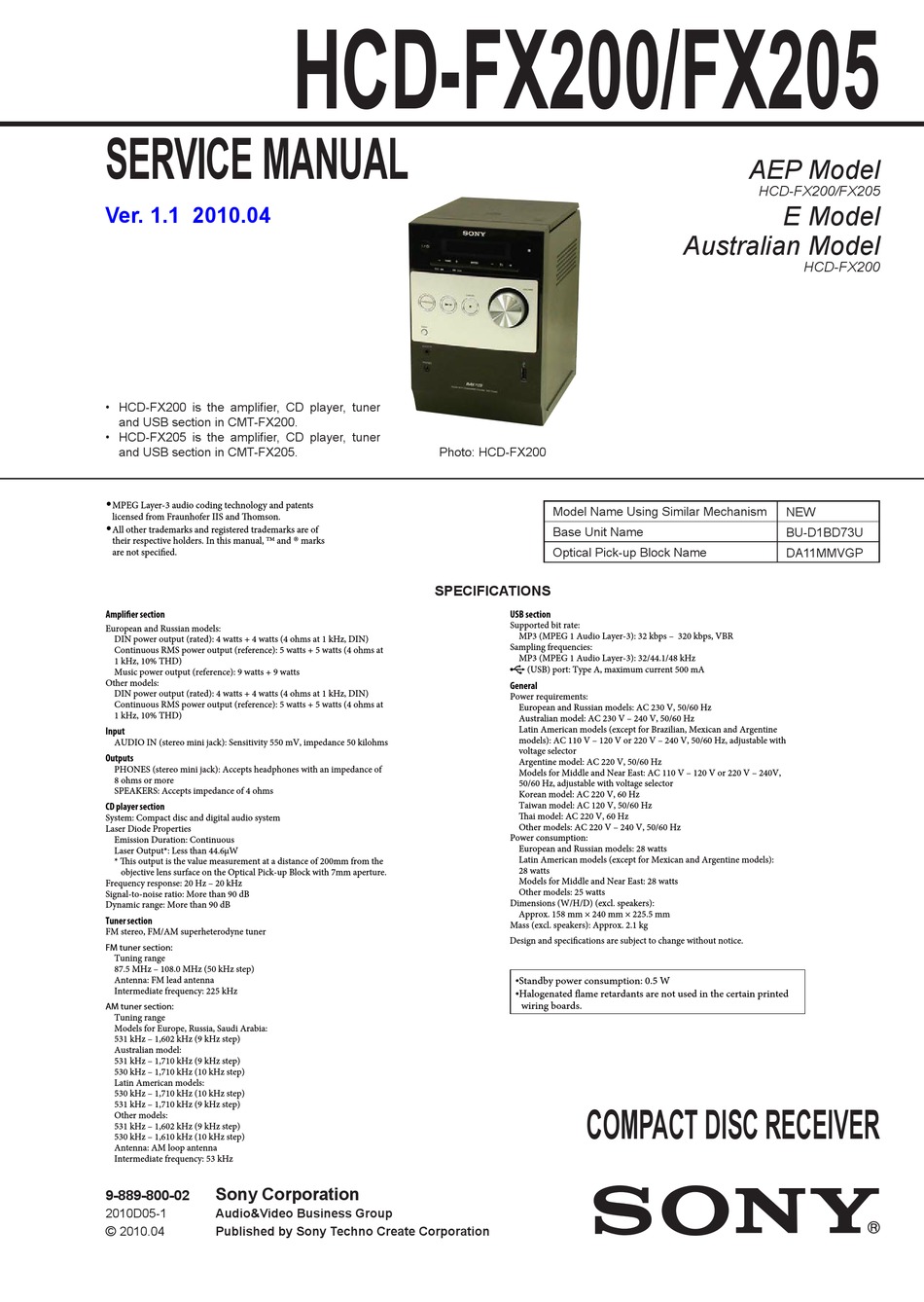

SERVICE MANUAL
Ver. 1.1 2010.04
• HCD-FX200 is the amplifi er, CD player, tuner
and USB section in CMT-FX200.
• HCD-FX205 is the amplifi er, CD player, tuner
and USB section in CMT-FX205.
 MPEG Layer-3 audio coding technology and patents
licensed from Fraunhofer IIS and Thomson.
 All other trademarks and registered trademarks are of
TM
their respective holders. In this manual,
and
are not specified.
Amplifier section
European and Russian models:
DIN power output (rated): 4 watts + 4 watts (4 ohms at 1 kHz, DIN)
Continuous RMS power output (reference): 5 watts + 5 watts (4 ohms at
1 kHz, 10% THD)
Music power output (reference): 9 watts + 9 watts
Other models:
DIN power output (rated): 4 watts + 4 watts (4 ohms at 1 kHz, DIN)
Continuous RMS power output (reference): 5 watts + 5 watts (4 ohms at
1 kHz, 10% THD)
Input
AUDIO IN (stereo mini jack): Sensitivity 550 mV, impedance 50 kilohms
Outputs
PHONES (stereo mini jack): Accepts headphones with an impedance of
8 ohms or more
SPEAKERS: Accepts impedance of 4 ohms
CD player section
System: Compact disc and digital audio system
Laser Diode Properties
Emission Duration: Continuous
Laser Output*: Less than 44.6μW
* This output is the value measurement at a distance of 200mm from the
objective lens surface on the Optical Pick-up Block with 7mm aperture.
Frequency response: 20 Hz
20 kHz
Signal-to-noise ratio: More than 90 dB
Dynamic range: More than 90 dB
Tuner section
FM stereo, FM/AM superheterodyne tuner
FM tuner section:
Tuning range
87.5 MHz
108.0 MHz (50 kHz step)
Antenna: FM lead antenna
Intermediate frequency: 225 kHz
AM tuner section:
Tuning range
Models for Europe, Russia, Saudi Arabia:
531 kHz
1,602 kHz (9 kHz step)
Australian model:
531 kHz
1,710 kHz (9 kHz step)
530 kHz
1,710 kHz (10 kHz step)
Latin American models:
530 kHz
1,710 kHz (10 kHz step)
531 kHz
1,710 kHz (9 kHz step)
Other models:
531 kHz
1,602 kHz (9 kHz step)
530 kHz
1,610 kHz (10 kHz step)
Antenna: AM loop antenna
Intermediate frequency: 53 kHz
Sony Corporation
9-889-800-02
2010D05-1
Audio&Video Business Group
©
2010.04
Published by Sony Techno Create Corporation
HCD-FX200/FX205
Photo: HCD-FX200
®
marks
SPECIFICATIONS
Australian Model
Model Name Using Similar Mechanism
Base Unit Name
Optical Pick-up Block Name
USB section
Supported bit rate:
MP3 (MPEG 1 Audio Layer-3): 32 kbps
320 kbps, VBR
Sampling frequencies:
MP3 (MPEG 1 Audio Layer-3): 32/44.1/48 kHz
(USB) port: Type A, maximum current 500 mA
General
Power requirements:
European and Russian models: AC 230 V, 50/60 Hz
Australian model: AC 230 V
240 V, 50/60 Hz
Latin American models (except for Brazilian, Mexican and Argentine
models): AC 110 V
120 V or 220 V
240 V, 50/60 Hz, adjustable with
voltage selector
Argentine model: AC 220 V, 50/60 Hz
Models for Middle and Near East: AC 110 V
50/60 Hz, adjustable with voltage selector
Korean model: AC 220 V, 60 Hz
Taiwan model: AC 120 V, 50/60 Hz
Thai model: AC 220 V, 60 Hz
Other models: AC 220 V
240 V, 50/60 Hz
Power consumption:
European and Russian models: 28 watts
Latin American models (except for Mexican and Argentine models):
28 watts
Models for Middle and Near East: 28 watts
Other models: 25 watts
Dimensions (W/H/D) (excl. speakers):
Approx. 158 mm × 240 mm × 225.5 mm
Mass (excl. speakers): Approx. 2.1 kg
Design and specifications are subject to change without notice.
Standby power consumption: 0.5 W
Halogenated flame retardants are not used in the certain printed
wiring boards.
COMPACT DISC RECEIVER
AEP Model
HCD-FX200/FX205
E Model
HCD-FX200
NEW
BU-D1BD73U
DA11MMVGP
120 V or 220 V
240V,
