Om de installatie van het apparaat veilig en cor-
NL
rect uit te voeren adviseren wij u deze handleiding en
de bijgeleverde documentatie zorgvuldig door te lezen
(zie hoofdstuk "Voorzorgsmaatregelen en algemene
adviezen").
Kenmerken, technische gegevens, afbeeldingen
en bijgeleverde onderdelen zijn onderhevig aan
wijzigingen zonder voorafgaande aankondiging.
WATERAANSLUITING
Begin pas aan deze werkzaamheden nadat u de
stekker van het apparaat uit het stopcontact hebt
getrokken.
• Wij adviseren u om in alle
gevallen de plaatselijke
voorschriften voor
wateraansluitingen in acht te
nemen.
• Het apparaat wordt geleverd
met een waterslang met een
lengte van 1,800 meter, die al
op de achterkant van het
apparaat is aangesloten.
• De waterslang voldoet aan het voorschrift IEC
61770.
• Verwijder het plakband van de verpakking van de
grijze waterslang die opgerold op de achterkant van
het apparaat zit.

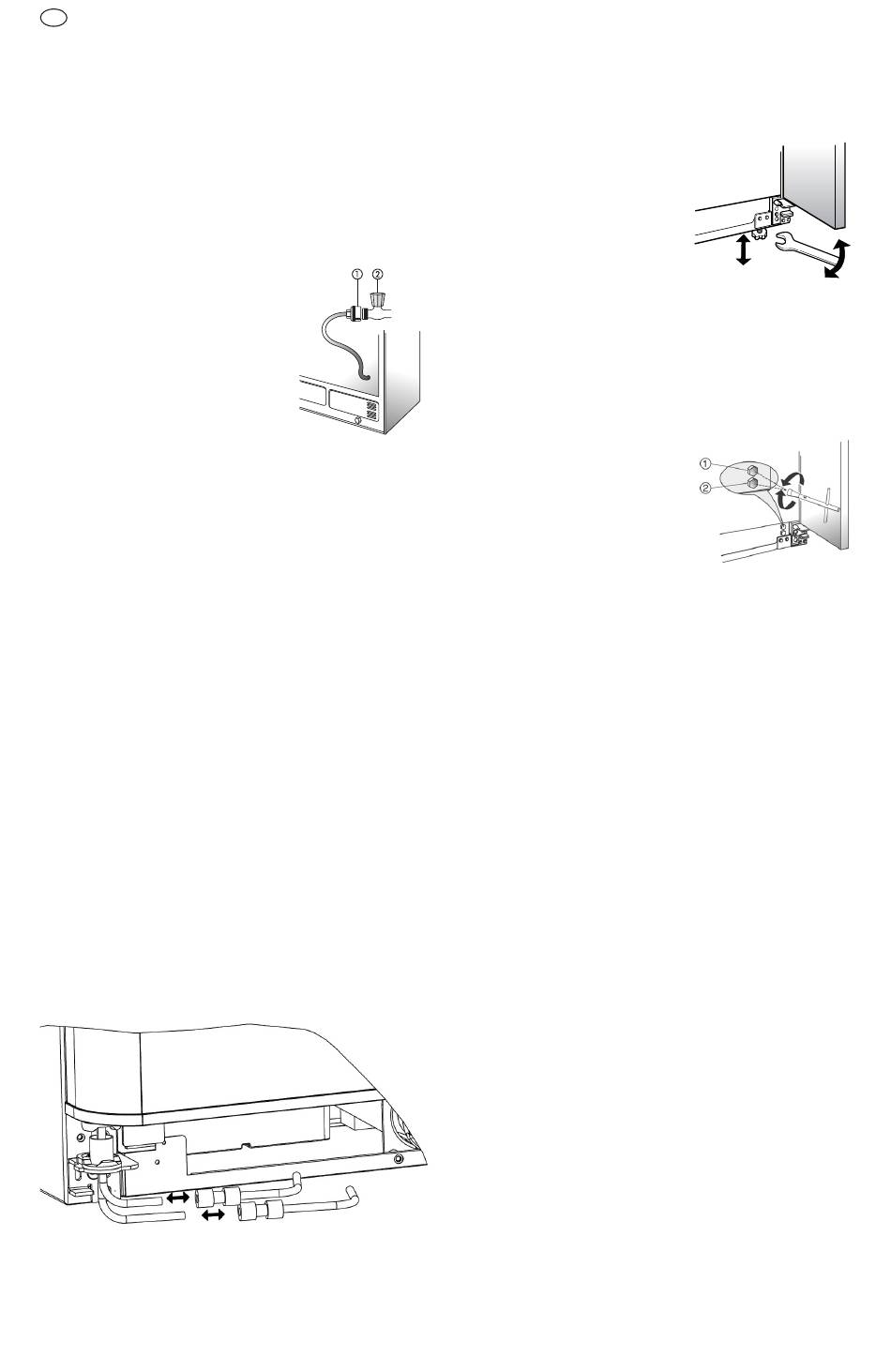

• Sluit het slangkoppelstuk (1) op de waterleiding van
uw woning (2) aan.
• Draai de waterkraan open. Controleer of er geen
lekken zijn en verhelp ze zo nodig.
• De koelkast hoeft niet te worden ingesteld en heeft
geen waterafvoer nodig.

ELEKTRISCHE AANSLUITING

Sluit het apparaat aan op het elektriciteitsnet.
De elektrische veiligheid van het apparaat is alleen
gegarandeerd als het correct is aangesloten op een
goed werkend en volgens de wettelijke voorschriften
geaard stopcontact.
MONTAGE VAN DE VRIEZERDEUR
Belangrijk: indien uw product is voorzien van twee
wateraanvoerslangen (zie figuur) moeten deze tijdens
de montage van de deuren worden aangesloten op de
corresponderende slangen aan de onderkant van het
product; let er daarbij op dat de kleuren
overeenkomen:
- wit-wit: water
- blauw-blauw: ijs.
- Controleer nadat de wateraanvoerslangen zijn
aangesloten of er geen water wordt gelekt.
- Verwijder eventuele watersporen van de vloer.
PLAATSING EN WATERPAS ZETTEN VAN DE
KOELKAST
Als de koelkast niet stabiel lijkt te staan of wanneer u
wilt dat de deuren makkelijker sluiten dan adviseren wij
u de hellingshoek van het apparaat af te stellen volgens
de hierna beschreven aanwijzingen (volgens het model,
zoals weergeven op de
afbeeldingen hiernaast).
De koelkast is voorzien van
twee wielen aan de voorkant en
twee aan de achterkant op de
onderkant van het apparaat aan
beide zijden en twee afstelbare
pootjes op de voorkant
(zie afbeelding A).
1. Controleer de installatiestand om ervoor te zorgen
dat er een ruimte van minstens 1 cm aan alle kanten
blijft inclusief de bovenkant.
2. Sluit het apparaat aan op het elektriciteitsnet.
3. Zet de koelkast op zijn uiteindelijke plaats.
4. Zet beide deuren open en verwijder de plint om bij
de pootjes en de stelschroeven aan de linker- en
rechterkant op de onderkant
van de koelkast te kunnen
komen (indien aanwezig).
Met de bovenste schroef (1)
kan het achterste wiel, indien
aanwezig, afgesteld worden
terwijl met de onderste
schroef (2) het voorste wiel
(zie afbeelding B) afgesteld kan worden.
5. Gebruik de bijgeleverd sleutel, indien aanwezig, om
de nivelleerbouten af te stellen. Draai met de klok
mee om het apparaat hoger te zetten, of tegen de
klok in om het lager te zetten. Het kan nodig zijn om
de nivelleerbouten en/of pootjes enkele slagen te
draaien om de hellingshoek van de koelkast af te
stellen.
6. Nadat u het apparaat waterpas heeft gezet moet u
zich ervan verzekeren dat beide pootjes de vloer
raken om de koelkast veilig te kunnen laten werken.
Opmerking: draai de nivelleerbouten niet te ver
los om te voorkomen dat ze naar buiten komen.
Uitlijnen van de deuren
Als na het in werking stellen en het vullen van de
deurvakken van de koelkast en de vriezer met
levensmiddelen mocht blijken dat de deuren niet
onderling uitgelijnd zijn, het apparaat loskoppelen van
het elektriciteitsnet en beide deuren afstellen zoals
aangegeven in het schema aan het eind van deze
handleiding.
Schade die is veroorzaakt door
installatiewerkzaamheden welke NIET
CONFORM DE INSTRUCTIES ZIJN
UITGEVOERD wordt niet gedekt door de
garantie.
DEMONTEREN VAN DE DEUR VAN DE VRIEZER (A)
DEMONTEREN VAN DE DEUR VAN DE KOELKAST
(B)
MONTEREN VAN DE DEUR VAN DE VRIEZER (C)
MONTEREN VAN DE DEUR VAN DE KOELKAST (D)
HORIZONTALE UITLIJNING DEUR
VRIEZER EN KOELKAST (E)
VERTICALE UITLIJNING DEUR
VRIEZER EN KOELKAST (F)
AFMETINGEN EN VEREISTEN
VOOR DE INSTALLATIE VAN HET APPARAAT (G)
10 10
A
B
