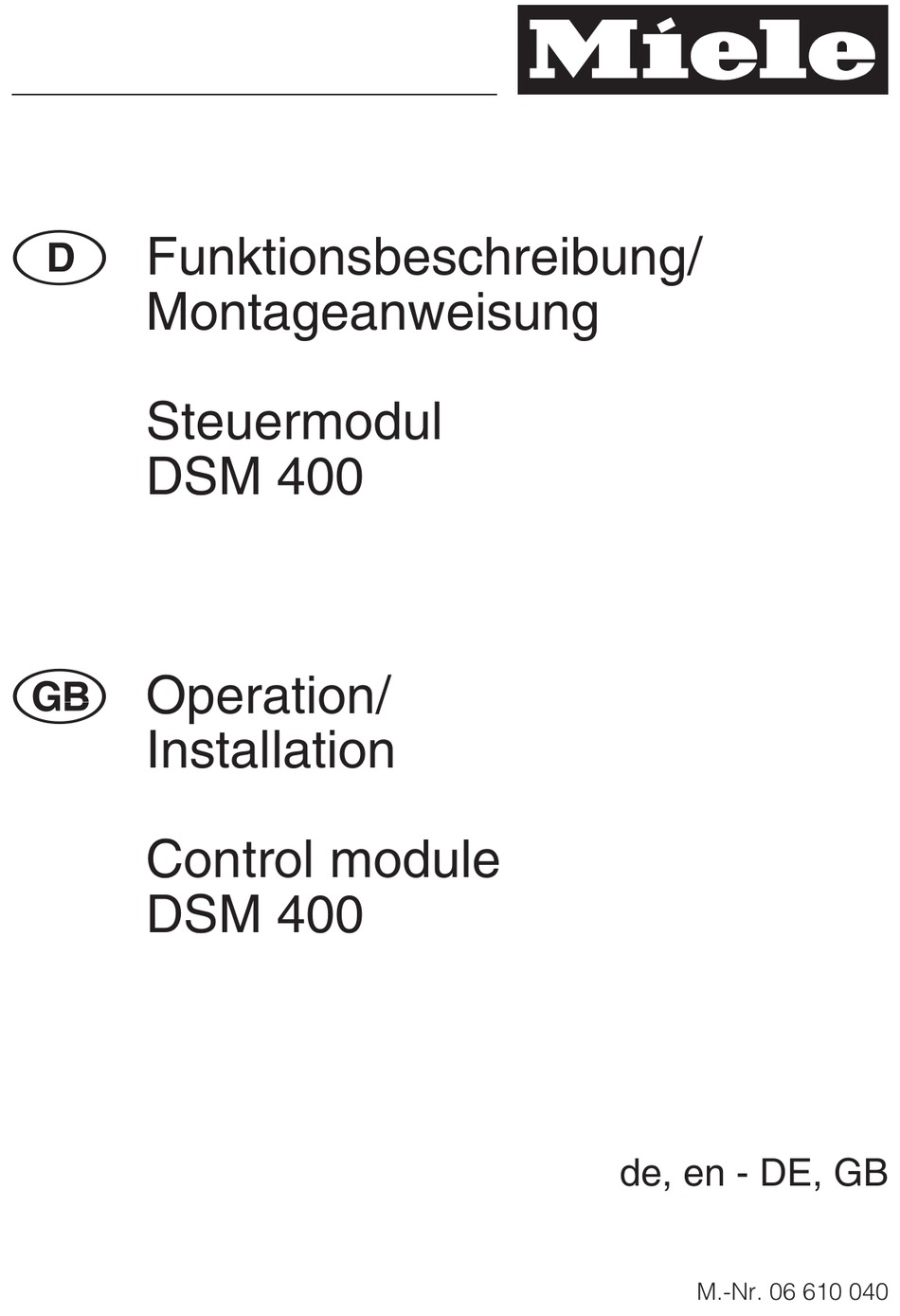

- Page 1 D Funktionsbeschreibung/ Montageanweisung Steuermodul DSM 400 G Operation/ Installation Control module DSM 400 de, en - DE, GB M.-Nr. 06 610 040...
-
Page 2: Table Of Contents
Inhalt/Contents Funktionsbeschreibung......... 3 Montage. -
Page 3: Funktionsbeschreibung
Funktionsbeschreibung Gleichzeitiger Betrieb einer Dunstab- Ein gefahrloser Betrieb ist möglich, wenn bei gleichzeitigem Betrieb von zugshaube und einer Dunstabzugshaube und raumluftabhän- raumluftabhängigen Feuerstätte giger Feuerstätte im Raum oder Lüf- tungsverbund ein Unterdruck von höch- stens 4 Pa (0,04 mbar) erreicht und da- mit ein Rücksaugen der Feuerstätten- abgase vermieden wird. - Page 4 Funktionsbeschreibung Das Steuermodul bietet folgende Mög- 2. Potentialfreier Anschluss lichkeiten: Er dient zum Steuern eines anderen Gerätes in Abhängigkeit vom Schaltzu- 1. Anschluss eines Fensterkontakt- stand des Gebläses der Dunstabzugs- schalters haube. Kann die nötige Zuluftversorgung nur So lässt sich z.B., um eine ausreichen- über ein geöffnetes Fenster sicherge- de Frischluftzufuhr zu gewährleisten, tellt werden, bietet das Steuermodul die...
-
Page 5: Montage
Montage Wand-Dunstabzugshaube ^ Das Teleskop aus den Wandschie- ^ Die Befestigungsschrauben des Ka- nen ziehen und abnehmen. mins herausdrehen und den Kamin lösen. Dazu dient der Hebel, der der Dunstabzugshaube beiliegt. ^ Die Dunstabzugshaube vom Strom- netz trennen. ^ Den Kamin abnehmen. - Page 6 Montage...
- Page 7 Montage DA 249-4, DA 252/9-4, DA 269/79-4, DA 402/6/7/9, DA 416/9-4, DA 426/8/9-4, DA 439, DA 446/7/9, DA 5190 W, DA 5294 W, DA 5320/90 W ^ Das Steuermodul mit den beiliegen- den Schrauben seitlich an die Elek- tronikeinheit der Dunstabzugshaube schrauben.
- Page 8 Montage DA 289-4, DA 489, DA 489-4 Zur Montage des Steuermoduls ist ein Trägerblech erforderlich. Es ist als nachkaufbares Zubehör erhältlich (M.-Nr. 8363350). ^ Schwadenschirm, Kamin und Tele- skop demontieren. Beachten Sie dazu die Montageanweisung der Dunstabzugshaube. ^ Das Trägerblech an die Motoreinheit montieren.
-
Page 9: Insel-Dunstabzugshaube
Montage Insel-Dunstabzugshaube ^ Die Dunstabzugshaube vom Elektro- netz trennen, dazu – die Sicherung der Hausinstallation ausschalten oder – die Schraubsicherung der Haus- installation ganz herausschrauben. ^ Das Anschlusskabel des Steuermo- duls in die rechte Buchse an der Dunstabzugshaube stecken. ^ Den Abdeckrahmen nach unten ab- ziehen. -
Page 10: Flachschirmhaube
Montage Flachschirmhaube ^ Den Deckel am Anschlusssockel mit einem Schraubendreher öffnen. DA 3160, DA 3190 Der Deckel kann dazu seitlich mit ei- ^ Die Dunstabzugshaube vom Elektro- nem Messer eingeschnitten werden. netz trennen. ^ Die vorgesehenen Komponenten am Steuermodul anschließen (siehe Ka- pitel "Elektrischer Anschluss"... -
Page 11: Elektrischer Anschluss
Elektrischer Anschluss Fensterkontaktschalter Das Gebläse der Dunstabzugshaube lässt sich nur einschalten, wenn das An den Anschluss a des Steuermoduls Fenster geöffnet ist (Fensterkontakt- lässt sich ein Fensterkontaktschalter schalter ist geschlossen) und ausrei- anschließen. chend Zuluft nachströmen kann. Dies gilt auch bei Betrieb mit einem ex- ternem Gebläse. -
Page 12: Zusatzlichttaster
Elektrischer Anschluss Zusatzlichttaster Damit kann die Beleuchtung der Dunst- abzugshaube ein- und ausgeschaltet (Anschluss nur durch eine Elek- bzw. gedimmt werden (abhängig von tro-Fachkraft) der Geräteausstattung). Falls kein Fensterkontaktschalter ange- schlossen wird, muss der Anschluss a gebrückt werden. Die Beleuchtung lässt sich weiterhin auch an der Dunstabzugshaube schal- ten. -
Page 13: Potentialfreier Kontakt
Elektrischer Anschluss Potentialfreier Kontakt. Der Kontakt c liefert keine definierte Spannung (potentialfrei). Damit ist er (Anschluss nur durch eine Elek- universell einsetzbar. tro-Fachkraft) ^ Zum Anschließen ist der Deckel des Steuermoduls abzunehmen und nachher wieder zu montieren. Im abgebildeten Beispiel dient der po- tentialfreie Kontakt dazu, ein Zuluftge- bläse einzuschalten, sobald die Dunst- abzugshaube eingeschaltet wird, und... -
Page 15: Operation
Operation Using a cooker hood at the same In order to ensure safe operation, and to prevent gases given off by the time as another heating appliance heating appliances from being drawn that depends on the air from the room back into the room when the extractor and the heater are in operation simultaneously, an underpressure in the... - Page 16 Operation The control module enables the 2. Potential free connection following: This enables another appliance to be controlled according to the switch 1. Connection to a window contact setting on the cooker hood fan. switch For instance, to ensure a sufficient If adequate ventilation to the room can supply of fresh air, to switch on an air only be ensured by having a window...
-
Page 17: Installation
Installation Wall-mounted cooker hood ^ Unscrew the fixing screws on the ^ Pull the telescopic extension piece tower and loosen the tower. Use the off the wall retainers and take it off. lever supplied with the cooker hood to help you. ^ Disconnect the cooker hood from the mains electricity supply. - Page 18 Installation...
- Page 19 Installation DA 249-4, DA 252/9-4, DA 269/79-4, DA 402/6/7/9, DA 416/9-4, DA 426/8/9-4, DA 439, DA 446/7/9, DA 5190 W, DA 5294 W, DA 5320/90 W ^ Using the screws supplied secure the control module to the electronic unit at the side of the cooker hood. ^ Plug the connection cable into the socket on the electronic unit.
- Page 20 Installation DA 289-4, DA 489, DA 489-4 ^ A bracket, available as an optional accessory, is required for installation (M.-Nr. 8363350). ^ You will first need to dismantle the vapour canopy as well as the telescopic extension piece and the tower.
-
Page 21: Island-Mounted Cooker Hood
Installation Island-mounted cooker hood ^ Disconnect the cooker hood from the mains supply by – switching it off at the wall socket and removing the plug; or – withdrawing the fuse from the fused spur connection unit; or – withdrawing the mains fuse; or –... -
Page 22: Flat Cooker Hoods
Installation Flat cooker hoods ^ Open the lid to the connection box using a screwdriver. DA 3160, DA 3190 If necessary a knife can be used to ^ Disconnect the cooker hood from the cut into the side of the lid. mains electricity supply. -
Page 23: Electrical Connection
Electrical connection Window contact switch The cooker hood fan can only be switched on when the window is open ^ A window contact switch can be (window contact switch closed) and connected to the terminal a on the sufficient air can be drawn into the control module. -
Page 24: Additonal Light Switch
Electrical connection Additonal light switch This will then enable the cooker hood lighting to be switched on and off, or (connection must be made a suitably dimmed (depending on model). qualified electrician only) If a window contact switch has not been connected to the control module, terminal a will have to be bridged. -
Page 25: Potential Free Contact
Electrical connection Potential free contact. Because contact c supplies no defined voltage (it is potential free) it (connection must be made a suitably can be used anywhere. qualified electrician only) ^ Before connecting to an additional light switch the lid of the control module has to be taken off. -
Page 26: Schaltplan Wiring Diagram
Schaltplan Wiring diagram Wand-Dunstabzugshaube Wall-mounted cooker hood... -
Page 27: D Insel-Dunstabzugshaube G Island-Mounted Cooker Hood
Schaltplan Wiring diagram Insel-Dunstabzugshaube Island-mounted cooker hood... -
Page 28: D Flachschirmhaube G Flat Cooker Hoods
Schaltplan Wiring diagram Flachschirmhaube Flat cooker hoods... - Page 32 Änderungen vorbehalten / 4607 M.-Nr. 06 610 040 / 07...
