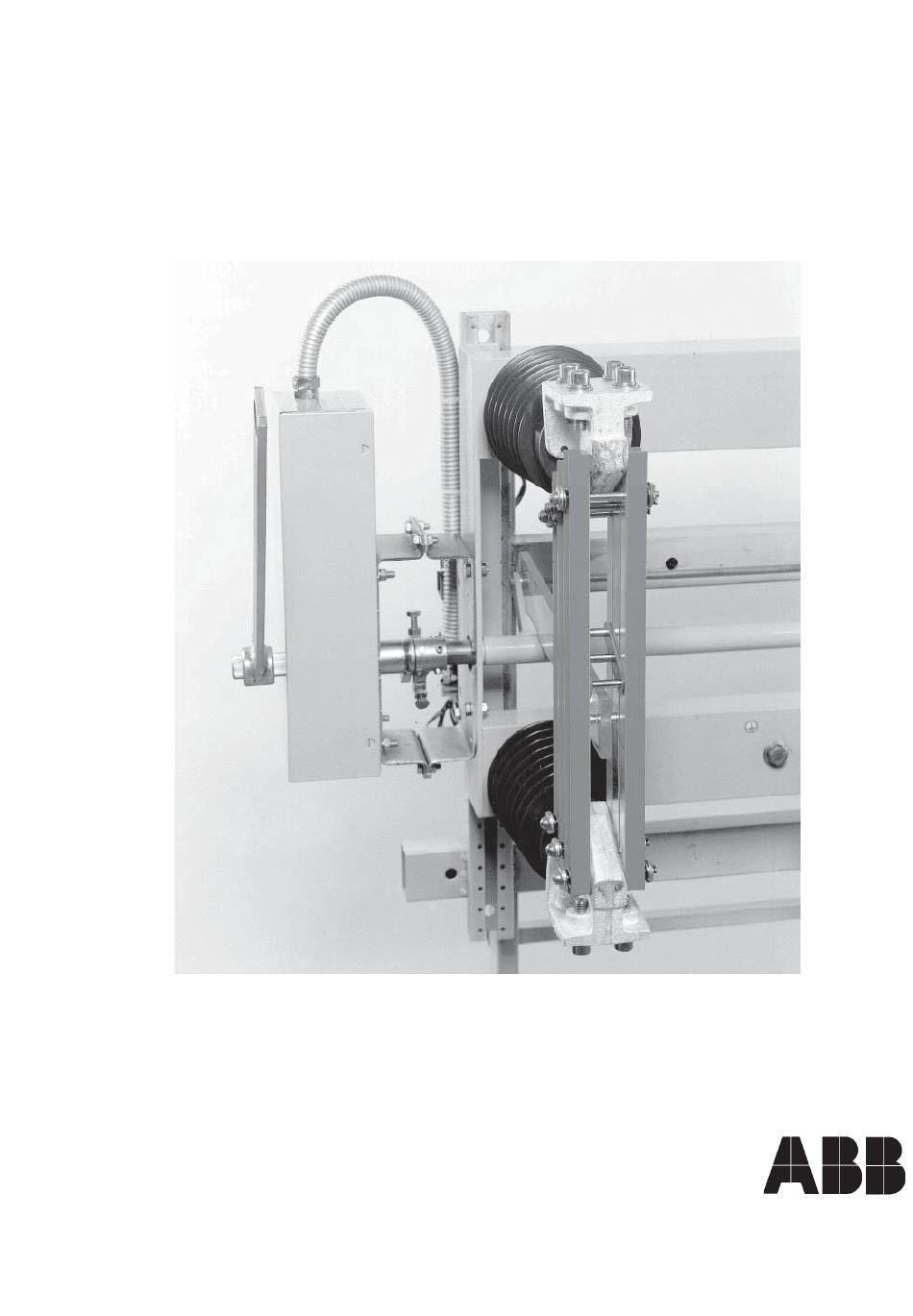

Motor Operating Device UEMC 40 K6_ Moottoriohjain Motormanöverdon Installation and operating guide Asennus- ja käyttöohje Monterings- och bruksanvisning...
Contents Innehållsförteckning General ............3 Allmänt ............27 Standards ............3 Standarder ............27 Transport and storage ........3 Transport och förvaring ........27 Construction ............ 3 Konstruktion ............ 27 Alternative installations ........4 Olika monteringsalternativ ......28 Installation ............5 Montering ............
General Transport and storage This motor operating device is mainly intended The motor operating device is delivered installed on the for operating indoor types of disconnectors such as disconnector or separatly packed in a cardboard box. OJON-. The motor operating device can be installed on The type number is marked on the box.
Alternativ installations ALT.A Motor operation device on the right side of the discon- nector See fi g. C Motor operation device Disconnector Adapter set fi xing bracket adjuster coupling Fig. C ALT.B Motor operation device on the left side of the discon- nector See fi...
Installation Operate the disconnector to the closed position. Notice the limit mechanism on the disconnector shaft. Determine on which side the motor operation device is to be instal led. Cut the disconnector shaft to length B. B = 20 mm for OJON 12_ B = 50 mm for OJON 24_ See fi...
Page 6
12. Tighten the adjuster screw F-2 until the lifting arm G-1 turns up in line with the slot when the shaft is rotated at about 40Nm to the closed posi- tion.(100 N on the operating shaft). Tighten the locking nut. See fi g.G. 13.
Electrical connection Motor operating device Examples for system connections Type: UEMC 40 K6_/1 The direction of control (ALT.A or ALT .B) is defi ned by Circuit diagram: 31 UEMC 187 the alternative methods of mounting, see chapter 5. The motor operating device can be connected to a ALT.A: Motor operating device on right side of the operating box or a control unit.
Operation a) Manual control b) Motor control The motor operating device is mechanically disengaged The motor operating device can be electrically operated in both open and closed positions. Manual operation with the I- and 0- push buttons. After being manually is by direct turning the shaft of the motor operating operated, the motor operating device may not be in device, extension shaft, or by a hookstick operating a...
Page 9
Adapter set (12 kV) UEMZ 680 Includes: UEMZ 652 plates (2 pcs) UEMC ZL 25 adjuster coupling Suitable for: OJON 12_ Adapter set (24 kV) UEMZ 690 Includes: UEMZ 581 plates (2 pcs) UEMC ZL 9 adjuster coupling Suitable for: OJON 24_ Protective mcb Used to connect the supply circuit and protect the mo- tor agai nst over lo ading.
Page 11
UEMZ 480 Includes: grey polycarbonat box, IP 67 bracket screws The box is suitable for control unit UEZJ 1-/2 Control push buttons UEZJ 3 OPEN REMOTE Includes: CLOSED ON/OFF - I -button, with text: CLOSE - O -button, with text: OPEN - On/Off selector switch, with text:...
SK 1/16 Rectifi er V5, V6 - REC BR 3510 Limit switch. S1, S2 OYAX 13 Contactor K1, K2 - ABB BC6-30-01/U U = Voltage Relay - RFI 40.52.9.048 U = Voltage When ordering spare parts, all details on the rating...
Technical details Weight 8 kg Operating time opening 3,5 s closing 3,5 s Operating angle 110° Contactors power requirement Shortest control pulse 0,1 s Operating voltage range 0,85...1,1 x U Operating temperature range -40...+55 °C Terminal block size 6 mm Motor Rectifi...
Yleistä Kuljetus ja varastointi Moottoriohjain UEMC 40 K6_ on tarkoitettu lähinnä sis- Ohjain toimitetaan asennettuna erottimen kylkeen tai äerottimien esim. OJON_ ohjaukseen. Ohjain voidaan erikseen pakattuna pahvilaatikkoon, jonka merkinnöistä asentaa suoraan erottimen runkoon sovitussarjan selviää ohjaimen laji. avulla. Pitkäaikaisessa varastoinnissa on varastotilan oltava Sovitussarja koostuu kiinnityslevyistä...
Erilaiset asennusvaihtoehdot Erilaiset asennusvaihtoehdot Vaihtoehto A (ALT.A) Moottoriohjain erottimen oikeassa kyljessä Katso kuva C. Moottoriohjain Erotin Asennussarja kiinnityslevy säätökytkin Kuva C Vaihtoehto B (ALT.B) Moottoriohjain erottimen vasemmassa kyljessä Katso kuva D. Moottoriohjain Erotin Asennussarja kiinnityslevy säätökytkin Kuva D...
Asennus Ohjaa erotin kiinniasentoon. Huomaa akselin rajoitusmekanismi. Määrää mille puolelle erotinta moottoriohjain pitää asentaa. Katkaise akseli mittaan: B = 20mm OJON 12_ erottimet B = 50mm OJON 24_ erottimet Katso kuva E. Poraa erottimen runkoon 2 kpl, 9 mm:n kiinnitys- reikää...
Page 18
12. Säädä säätökytkimen toista säätöruuvia F-2 kun- nes vipu nousee rungon hahlon tasoon, kun ohjaimen akselia kierretään kiinnisuuntaan noin 40 Nm:n momentilla (100 N voima ohjausvarrelta). Kiristä lukitusmutteria. Katso kuva G. 13. Ohjaa erotin aukiasentoon. 12. Säädä säätökytkimen toista säätöruuvia F-3, kunnes vipu nousee rungon hahlon tasoon, kun ohjaimen akselia kierretään aukisuuntaan noin 40 Nm:n momentilla (100 N voima ohjausvarrelta).
Sähköinen kytkentä Esimerkkejä järjestelmän kytkemisestä Moottoriohjain Asennusvaihtoehto A tai B määrää ohjaussuunnan, Laji: UEMC 40 K6_/1 katso kohta 5. Piirikaavio: 31 UEMC 187 Moottoriohjain voidaan kytkeä ohjauskoteloon tai kon- Vaihtoehto A: Moottoriohjain erottimen taktoriyksikköön. Katso kohdat 9 ja 15. oikealla puolella Moottoriohjaimen sähköiseen varustukseen kuuluu moot- Vaihtoehto B: Moottoriohjain erottimen...
Ohjaaminen Käsiohjaus Moottoriohjaus Moottoriohjain on mekaanisesti irtikytketty sekä auki- Sähköisesti ohjataan I- ja O- painikkeelta. Käsiohjauk- että kiinniasennoissa. Käsiohjaus tehdään ohjausvar- sen jälkeen voi moottoriohjain joutua erottimen kanssa rella suoraan ohjaimen akselilta, sen jatkoakselilta epätahtiin, jonka poistaminen vaatii moottoriohjaimelta tai kääntämällä eristyssauvalla akseliin asennettua kaksoisohjauksen seuraavan moottoriohjauksen yhtey- silmukkavipua.
Page 21
Sovitussarja (12 kV) UEMZ 680 Sisältää: UEMZ 652 levy (2 kpl) UEMC ZL 25 säätökytkin Sopii: OJON 12_ Sovitussarja (24 kV) UEMZ 690 Sisältää: UEMZ 581 levy (2 kpl) UEMC ZL 9 säätökytkin Sopii: OJON 24_ Automaattivaroke Automaattivaroke suojaa moottoria ylikuormitukselta. Moottorin jännite Automaattivarokkeen laji 24 VDC...
Tekniset arvot Paino 8 kg Ohjausaika aukiohjaus 3,5 s kiinniohjaus 3,5 s aukiohjaus A-jousilaite 1 s Ohjauskulma 110° Kontaktorien tehontarve Lyhin ohjausimpulssi 0,1 s Toimintajännite 0,85...1,1 x U Käyttölämpötila -40...+55 °C Riviliittimet 6 mm Moottori kestomagneettimoottori tasavirralla 1) Ohjauskulmaa voi vähentää säätökytkimellä...
Allmänt Transport och förvaring Motormanöverdonet UEMC 40 K6- är främst avsett för Manöverdonet levereras monterat på frånskiljaren, el- manövrering av innomhusfrånskiljare t.ex. OJON-. ler separat förpackat i en papplåda, av vars skyltning framgår manöverdonets typ. Vid långtidsförvaring bör Manöverdonet kan monteras direkt på frånskiljaren med hjälp av en anpassningsenhet, som består av fästplåtar manöver-donet förvaras i torrt lagerutrymme.
Olika monteringsalternativ ALT.A Manöverdonet på fråmskiljarens högra sida Se fi g. C Motormanöverdon UEMC 40 K6_ Frånskiljare Anpassningsenhet fästplåtar justerkoppling Fig. C ALT.B Motormanöverdonet på frånskiljarens vänstra sida Se fi g. D Motormanöverdon Frånskiljare Anpassningsenhet fästplåt justerkoppling Fig. D...
Montering Manövrera frånskiljaren till slutet läge. Lägg märke till axelns stoppmekanism. Bestäm på vilken sida av frånskiljaren manöver- donet skall monteras. Kapa axeln till måttet: B = 20 mm för OJON 12_ B = 50 mm för OJON 24_ Se fi g.E Borra hål för fästplåtens skruvar i frånskiljar- Fig.
Page 30
12. Spänn justerskruven F-2 tills manöverdonets hävar m G-1 kommer i linje med spåret i manöverdonets stomme, när manöveraxeln vrides med ett moment av ungefär 40 Nm (100 N i spaken). Spänn låsmuttern. Se fi g. G 13. Vrid frånskiljaren till öppet läge. 14.
Elektrisk koppling Motormanöverdon Förslag till systemkoppling: Typ: UEMC 40 K6_/1 Val av ALT.A eller ALT.B (rotationsriktning) bestämmes Kretsschema: 31 UEMC 187 av monteringsalternativen, se punkt 5. I motormanöverdonets elektriska utrustning ingår motor ALT.A: Manöverdonet på frånskiljarens högra och ändlägesbrytare. sida ALT.B: Manöverdonet på...
Manövrering a) Handmanövrering b) Motormanöverering Manöverdonet är mekaniskt frånkopplat i både öppet Manöverdonet manövreras elektriskt med I- och O- och slutet läge. Handmanövrering sker genom att med tryckknappar. Efter en handmanövrering kan motor- manöverspak direkt vrida motormanöverdonets axel, manöverdonet komma i otakt med frånskiljaren, vilket förlängningsaxel, eller genom att med isolerad stång gör att manöverdonet kräver en dubbelmanöver vid vrida en manöverarm monterad på...
Page 33
Anpassningsserie (12 kV) UEMZ 680 Innehåller: UEMZ 652 plåtar (2 st) UEMC ZL 25 justerkoppling Anpassad till: OJON 12_ Anpassningsserie (24 kV) UEMZ 690 Innehåller: UEMZ 581 plåtar (2 st) UEMC ZL 9 justerkoppling Anpassad till: OJON 24_ Automatsäkring Genom att inkoppla en säkring i kretsen, kan motorn skyddas mot överbelastning.
Page 35
Låda UEMZ 480 Innehåller: grå polykarbonatlåda, IP 67 fästplåt skruvar I lådan kan reläenhet UEZJ 1-/2 monteras. Manöverknappserie UEZJ 3 ÖPPNA AVSTÅND Innehåller: SLUT FRÅN TILL - I-tryckknapp, text SLUT - O-tryckknapp, text ÖPPNA - Väljare för avstånds- manöver, text AVSTÅND FRÅN/TILL Lampserie för indikering UEZJ 4...
Tekniska värden Vikt 8 kg Manövertid öppning 3,5 s slutning 3,5 s Manövervinkel 110° Kontaktorernas effektbehov Kortaste manöverimpuls 0,1 s Funktionsspänning 0,85...1,1 x U Driftstemperatur -40...+55 °C Radkopplingar 6 mm Motor Likströms-permanentmagnet motor 1) Manövervinkeln kan reduseras med justerkopplingen, som ingår i anpassningsserien. Motormanöverdon Nom.
Page 46
Circuit diagrams Control unit UEZJ 1_ Piirikaavio Kontaktoriyksikkö Kretsscheman Reläenhet 31 UEMC 149 E For types UEZJ 2_UU Lajille För typerna K1, K2 = Operating contactors K1, K2 = Suunnanvaihtokontaktorit K1, K2 = Manöverkontaktorer S1, S2 = Push buttons S1, S2 = Painonapit S1, S2 = Tryckknappar = Remote control selector = Kauko-ohjauksen kytkin...
Page 47
Circuit diagram Example of connection for ALT.A Piirikaavio Kytkentäesimerkki ALT.A Kretsschema Kopplingsexempel för ALT.A 31 UEMC 151 F = M.c.b. = Automaattivaroke = Automasäkring S4, S5 = Push buttons S4, S5 = Painonapit S4, S5 = Tryckknappar = Remote control selector = Kauko-ohjauksen kytkin = Väljare för avståndsmanöver = Aux.
Page 48
Circuit diagram Example of connection for ALT.B Piirikaavio Kytkentäesimerkki ALT.B Kretsschema Kopplingsexempel för ALT.B 31 UEMC 152 E = M.c.b. = Automaattivaroke = Automasäkring S4, S5 = Push buttons S4, S5 = Painonapit S4, S5 = Tryckknappar = Remote control selector = Kauko-ohjauksen kytkin = Väljare för avståndsmanöver = Aux.
Page 49
Circuit diagram Example of connection for ALT. A Piirikaavio Kytkentäesimerkki ALT.A Kretsschema Kopplingsexempel för ALT.A 31 UEMC 153 D = M.c.b. = Automaattivaroke = Automasäkring = Push button = Painonappi = Tryckknapp = Push button = Painonappi = Tryckknapp = Aux. contact for disconnecator = Erottimen apukosketin = Frånskiljarens hjälpkontakt = Aux.
Page 50
Circuit diagram Example of connection for ALT. B Piirikaavio Kytkentäesimerkki ALT.B Kretsschema Kopplingsexempel ALT.B 31 UEMC 154 D = Automaattivaroke = Automasäkring = M.c.b. = Tryckknapp = Painonappi = Push button = Painonappi = Tryckknapp = Push button = Frånskiljarens hjälpkontakt = Erottimen apukosketin = Aux.
Page 51
Circuit diagram Example of connection Piirikaavio Kytkentäesimerkki Kretsschema Kopplingsexempel 31 UEMC 31 UEMC 407 A For types UEMC 40 K6 - 24 VDC/_ Lajeille - 48 VDC/_ För typerna - 60 VDC/_ - 110 VDC/_ - 125 VDC/_ - 220 VDC/_ - UU/_ = Motor = Moottori...
Page 52
