3299-47918
Čtyřtlačítkový vysílač
CZ
GB
Four-button transmitter
ABB s.r.o.
Elektro-Praga
Resslova 3
466 02 Jablonec n. N.
Czech Republic
http://www.abb.cz/elektropraga E-mail:
CZ
POPIS
Vysílač slouží ve spolupráci s přijímači systému
®
RF 868 k dálkovému bezdrátovému ovládání elek-
trických spotřebičů prostřednictvím kódovaného rádi-
ového signálu.
Vysílač s přijímačem mohou být nastaveny tak, aby
se na vysílači indikovalo zpětné potvrzení, že komu-
nikace mezi přístroji správně proběhla.
Při stisku tlačítka vysílače (obr. 1) se vyšle kódovaný
signál, který přijímač zachytí a provede naprogramo-
vanou funkci. Součástí vysílaného kódu je i informa-
ce, které tlačítko (případně kombinace tlačítek) bylo
stisknuto. Tuto informaci přijímač vyhodnocuje, takže
jeden vysílač může v závislosti na stisknutém tlačítku
řídit několik přijímačů, nebo provádět několik funkcí,
nebo je možné několika vysílači ovládat jeden přijí-
mač.
Každý vysílač má od výrobce nastaven svůj vlastní
neopakovatelný kód, takže nemůže docházet k vzá-
jemnému ovlivňování při používání několika vysílačů.
Vysílání kódovaného signálu je signalizováno bliká-
ním zelené LED po dobu stisku tlačítka.
Pokud je umožněno zpětné potvrzování, pak změna
barvy blikání LED na červenou upozorňuje na to, že
potvrzovací signál od přijímače vysílač nezachytil. To
je nejčastěji způsobeno rušením vysílaného kódova-
ného signálu mezi vysílačem a přijímačem. Někdy
může být zarušena jen část vysílaného kódu (např.
při dlouhém stisku tlačítka vysílače). Pak může být
změna barvy blikání jen dočasná.
Podle popisu v návodu příslušného přijímače lze vysí-
lače naprogramovat v tzv. vícetlačítkových funkcích.
Pro ovládání sdružených funkcí (ON + OFF, TIMER +
OFF) lze použít dvojice horních a dolních tlačítek
podle obr. 1. Tyto dvojice tlačítek lze použít i při ovlá-
dání funkcí JAL a ROLL ve dvoutlačítkovém módu.
UVEDENÍ DO PROVOZU
Přenosný vysílač je z výroby nastaven tak, aby indi-
koval zpětné potvrzování vyslaného kódu. Pokud po-
tvrzování není vyžadováno, lze jej v nastavovacím re-
žimu zrušit:
- Stiskněte najednou všechna tlačítka a držte je tak
dlouho (asi 10 s), než se trvale rozsvítí signalizační
LED. Ta svítí červeně, což značí, že je potvrzování
zapnuto.
- Stiskněte současně vnitřní tlačítka (OFF1 + ON2) v
době, kdy signalizační LED svítí (nastavovací režim
je omezen na dobu asi 5 s). Zrušení potvrzování je
signalizováno rozsvícením zelené LED na dobu asi
3 s s návratem do provozního režimu.
Opětné zapnutí potvrzování se provede podobným
způsobem:
- Stiskněte najednou všechna tlačítka a držte je tak
dlouho (asi 10 s), než se trvale rozsvítí signalizační
LED. Ta svítí zeleně, což značí, že je potvrzování
vypnuto.
- Stiskněte současně vnitřní tlačítka (OFF1 + ON2) v
době, kdy signalizační LED svítí (nastavovací režim
je omezen na dobu asi 5 s). Zapnutí potvrzování je
signalizováno rozsvícením červené LED na dobu
asi 3 s s návratem do provozního režimu.
Pro naprogramování kódu vysílače do paměti přijíma-
če je třeba, aby v době, kdy je přijímač v programo-
vacím režimu, vysílač vyslal tzv. inicializační kód. Pro
jeho vyslání je třeba stisknout vybrané tlačítko (kom-
binaci tlačítek) dvakrát po sobě s prodlevou max. 2 s.
Pokud je u vysílače nastaveno zpětné potvrzování
kódu, je součástí inicializačního kódu i požadavek na
potvrzení. Přijímač pak na takto naprogramovaný kód
Tel.: +420 483 364 111
Hotline: +420 800 800 104
epj.jablonec@cz.abb.com
reaguje odesíláním potvrzovací zprávy. Pokud je na
vysílači potvrzování vypnuto, pak požadavek na po-
tvrzení v inicializačním kódu není a přijímač potvrzo-
vací zprávy nevysílá.
Zpětné potvrzování přijatého kódu může být napro-
gramováno pouze do jednoho přijímače, jinak by se
potvrzovací kódy mohly vzájemně zarušit. Pokud je
třeba ovládat najednou více přijímačů, doporučuje se
inicializační kód s požadavkem na potvrzování na-
programovat do nejvzdálenějšího přijímače, pak po-
tvrzování na vysílači v nastavovacím režimu vypnout
a naprogramovat zbývající přijímače. Pak se potvrzo-
vání na vysílači opět zapne.
Výměna baterie
Na vybití baterie upozorňuje změna blikání LED.
Rovnoměrné pravidelné blikání se u vybité baterie
změní na nerovnoměrné problikávání. Na vybitou ba-
terii vysílače upozorňují i signalizační LED na někte-
rých přijímačích.
Výměna baterie (obr. 2) se provede po rozšroubování
a otevření krytu.
Poznámky:
Přístroj je napájen 3V baterií a proto jej lze umístit i ve
vlhkém prostředí (koupelna, sklep) nebo přímo na
hořlavý podklad (např. na dřevěný obklad).
Pokud hmatník zůstane zablokován ve stisknutém
stavu na dobu delší než 60 s, vysílání kódu se auto-
maticky zruší. Na 60 s je omezeno i blikání červené
LED v případě, kdy je nastaveno zpětné potvrzování
a vysílač potvrzovací signál od přijímače nezachytil.
Pro zajištění maximálního dosahu neumísťujte přístroj
na kovovou podložku nebo v blízkosti kovových
předmětů.
GB
DESCRIPTION
Use this transmitter along with receivers of the
RF 868® system for remote wireless control of elec-
trical appliances using encoded radio-frequency sig-
nals.
The transmitter and receiver can be set up so that the
transmitter indicates a reverse acknowledgement that
communication between the devices has been com-
pleted correctly.

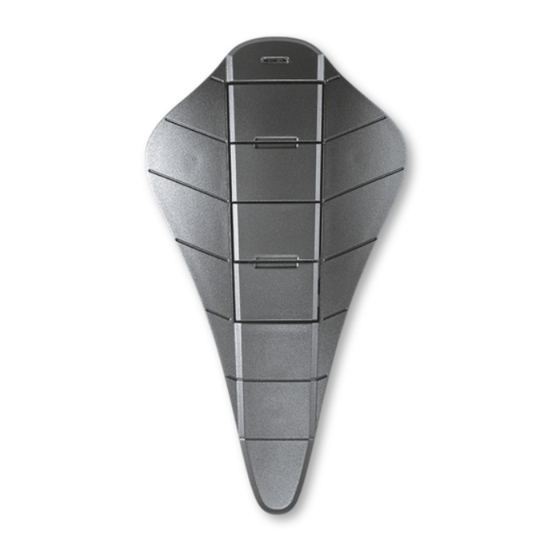

If any button of the transmitter is pressed (fig. 1), the
transmitter sends a coded signal which is received by
the receiver and the programmed function is carried
out. The transmitted code includes information about
which button (or combination of buttons) has been
pressed. The receiver evaluates this information,
which means that based on the button pressed, a
single transmitter can control several receivers or
execute several functions, or several transmitters can
control a single receiver.
Each transmitter has its own default unique code set
by the manufacturer to avoid mutual interference
when using more transmitters.
Obr. 2, Fig. 2
Ongoing transmission of a coded signal is indicated
by a green flashing LED while the button is pressed.
If reverse acknowledgement is enabled, a change in
flashing color to red indicates that the transmitter has
not received the acknowledgement signal from the
receiver. This can most likely be caused by interfer-
ence of the transmitted coded signal between the
transmitter and receiver. Sometimes, only a part of

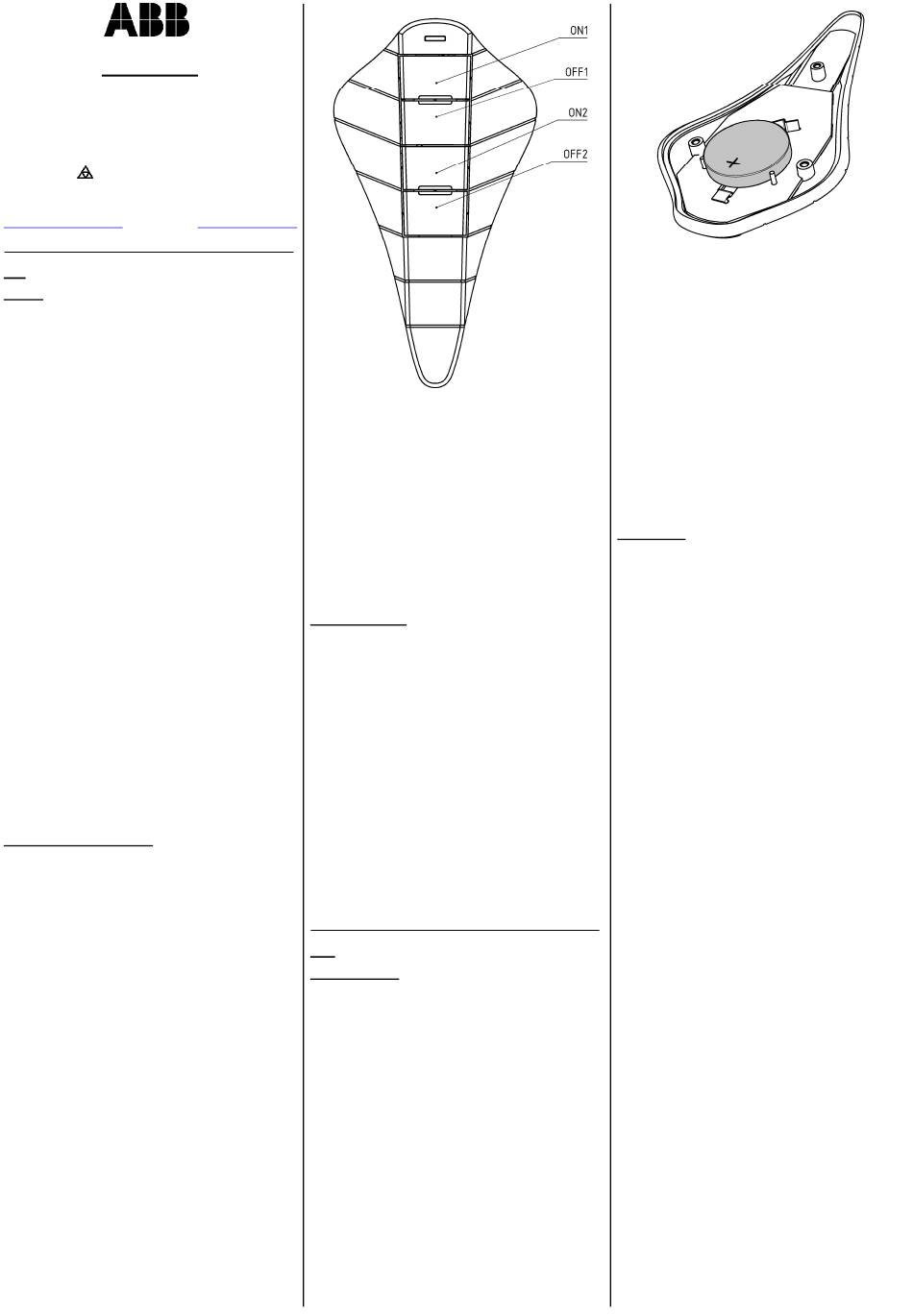

Obr. 1, Fig. 1
the transmitted code may be interfered (for example,
if the transmitter button is depressed for long). In such
case, the change in flashing color is temporary only.
Transmitters can be programmed for so-called multi-
button functions according to the description in the in-
struction manual of the respective receiver. To control
associated functions (ON + OFF, TIMER + OFF), use
pair of upper or lower buttons as illustrated in fig. 1.
These button pairs can also be used to control JAL
and ROLL functions in the two-button mode.
FIRST USE
By default, the portable transmitter is set to indicate
the reverse acknowledgement of the transmitted
code. If there is no need to use acknowledgement, it
is possible to disable them in the setup mode:
- Press all buttons simultaneously and hold them un-
til the indication LED lights up permanently (approx.
10 s). The light is red, indicating that reverse
acknowledgement is enabled.
- Press both inner buttons (OFF1 + ON2) simultane-
ously while the indication LED is lit (setup mode is
limited to approximately 5 s). To indicate disabled
reverse acknowledgement, the green LED lights up
for approx. 3 s and then the device returns to the
operation mode.
If you want to enable reverse acknowledgement
again, proceed in the similar way:
- Press all buttons simultaneously and hold them un-
til the indication LED lights up permanently (approx.
10 s). The light is green, indicating that reverse
acknowledgement is disabled.
- Press both inner buttons (OFF1 + ON2) simultane-
ously while the indication LED is lit. To indicate en-
abled reverse acknowledgement, the red LED lights
up for approx. 3 s and then the device returns to the
operation mode.
To program the transmitter code to the receiver
memory, it is necessary for the transmitter to send a
so-called initialization code during the time the re-
ceiver is in the programming mode. To send the ini-
tialization code, press the selected button (combina-
tion of buttons) twice with a pause between the two
presses no longer than 2 s.
If the reverse acknowledgement of the code is ena-
bled on the transmitter, an acknowledgement request
is included in the initialization code as well. As a reply
to such programmed code, the receiver will send a
reverse acknowledgement message. If the reverse
acknowledgement is disabled on the transmitter,
there will be no request for acknowledgement in the
initialization code and the receiver will not send
acknowledgement message.
Reverse acknowledgements of the received code can
be programmed to a one receiver only, otherwise,
acknowledgement codes could interfere with each
other. If multiple receivers are to be controlled, it is
recommended to program the initialization code in-
cluding the request for acknowledgement to the fur-
thest receiver, then disable acknowledgements using
the setup mode in the transmitter, and then program
the remaining receivers. After that, enable reverse
acknowledgement in the transmitter again.
