6 Schematic Diagrams and PCB Silkscreen
6-2 DC/DC Board
6-2-1 Schematic Diagrams
SENS P10
6-179
Previous
Page
Next
Page
1
2
3
4
5
Advertisement
Related Manuals for Samsung Sens P10
Digital Signage Samsung XA010J User Manual
(119 pages)
Digital Signage Samsung XA100F Product User Manual
(117 pages)
Digital Camera Samsung SAMSUNG P10 Manual
(98 pages)
Laptop Samsung R19 User Manual
Samsung laptop pc user guide (188 pages)
Laptop Samsung P55 User Manual
Samsung notebook computer user guide (172 pages)
Laptop Samsung P200 User Manual
Samsung laptop pc user guide (199 pages)
Laptop Samsung Q45c User Manual
(192 pages)
Laptop Samsung P460-42P Specifications
Samsung p460-42p: specifications (2 pages)
Laptop Samsung P460-44G Specifications
Samsung p460-44g: specifications (2 pages)
Laptop Samsung R59 User Manual
(173 pages)
Laptop Samsung NP-R439E User Manual
(84 pages)
Laptop Samsung R65 Manual
(161 pages)
Laptop Samsung HABANA NP-P50 Series Service Manual
(160 pages)
Laptop Samsung X60 Manual
(164 pages)
Laptop Samsung NC10 Manual
Mini laptop (20 pages)
Laptop Samsung XE500C13 Manual
(73 pages)
Summary of Contents for Samsung Sens P10
Page 1

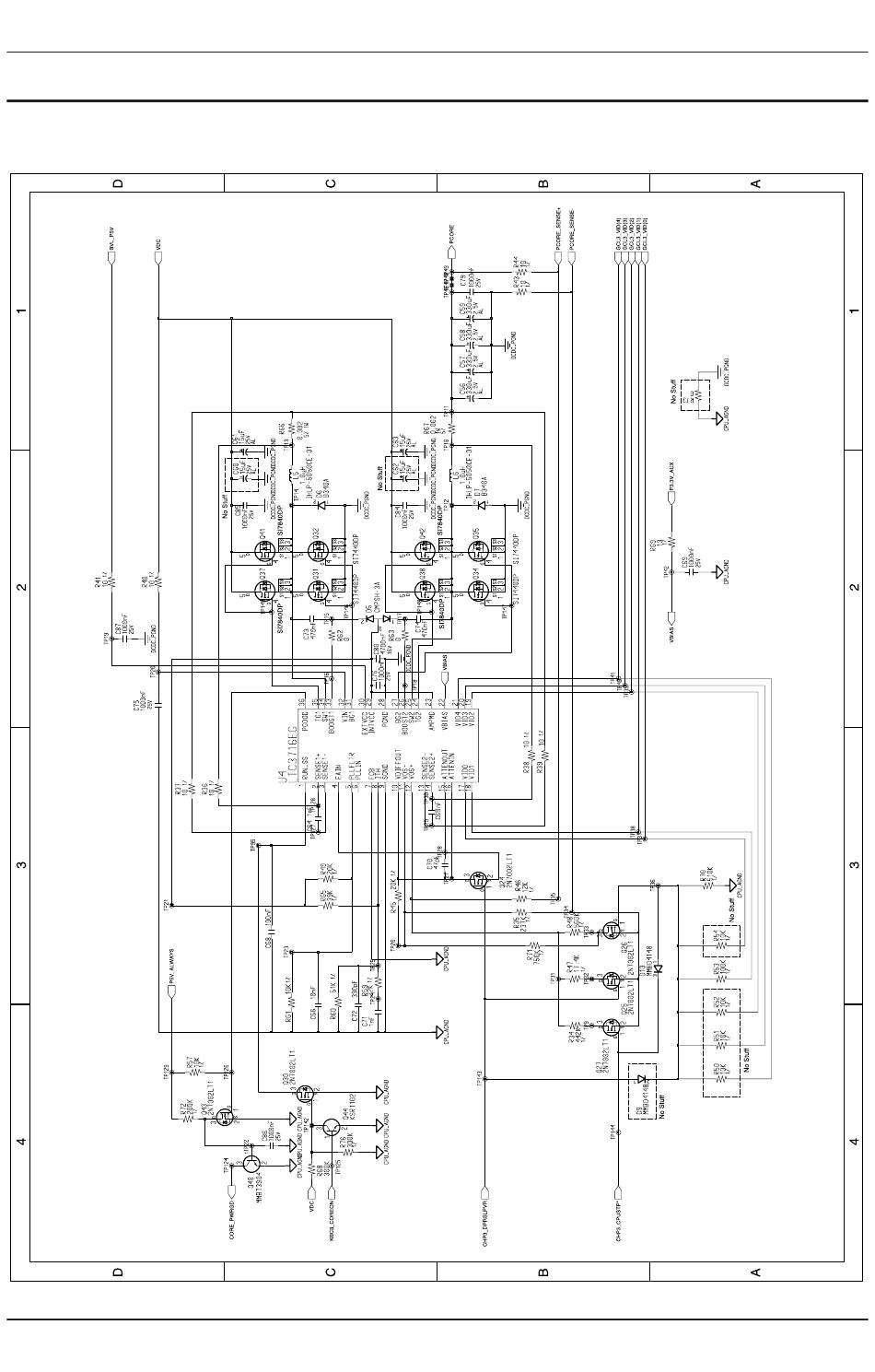

6 Schematic Diagrams and PCB Silkscreen 6-2 DC/DC Board 6-2-1 Schematic Diagrams SENS P10 6-179...
Page 2
6 Schematic Diagrams and PCB Silkscreen 6-180 SENS P10...
Page 3
6 Schematic Diagrams and PCB Silkscreen SENS P10 6-181...
Page 4
6 Schematic Diagrams and PCB Silkscreen 6-182 SENS P10...
Page 5
6 Schematic Diagrams and PCB Silkscreen 6-2-2 PCB Silkbot SENS P10 6-183...
Page 6
6 Schematic Diagrams and PCB Silkscreen 6-184 SENS P10...
Page 7
2007-000066 R-CHIP;20Kohm,1%,1/16W,DA,TP,1608 R45,R49 2007-000067 R-CHIP;15Kohm,1%,1/16W,DA,TP,1608 R20,R21 2007-000070 R-CHIP;0ohm,5%,1/16W,DA,TP,1608 R62,R63,R77 2007-000475 R-CHIP;1Mohm,1%,1/16W,DA,TP,1608 R7,R8 2007-000583 R-CHIP;22Kohm,1%,1/16W,DA,TP,1608 R59,R17 2007-000828 R-CHIP;39Kohm,1%,1/16W,DA,TP,1608 2007-000923 R-CHIP;470Kohm,1%,1/16W,DA,TP,1608 2007-001007 R-CHIP;51Kohm,1%,1/16W,DA,TP,1608 2007-001023 R-CHIP;560Kohm,1%,1/16W,DA,TP,1608 2007-001433 R-CHIP;12Kohm,1%,1/16W,DA,TP,1608 2007-002899 R-CHIP;10ohm,1%,1/16W,DA,TP,1608 R12,R13,R14,R15, R16,R36,R37,R38, R39,R40,R41,R43, R44,R69 2007-002906 R-CHIP;200Kohm,1%,1/16W,DA,TP,1608 2007-002907 R-CHIP;237Kohm,1%,1/16W,DA,TP,1608 2007-007222 R-CHIP;6.04Kohm,1%,1/16W,DA,TP,1608 R88,R89 SENS P10 6-185...
Page 8
C15,C16,C36,C69 C75,C76,C79,C84 C85,C86,C87 2203-005368 C-CERAMIC,CHIP;4700NF,20%,25V,Y5V,TP,322 C100,C99 2203-005619 C-CERAMIC,CHIP;4700NF,10%,16V,X5R,TP,321 C45,C80,C96 2402-001125 C-POLYMER AL CHIP;15UF,20%,25V,-,TP,7.3X C5,C6,C61,C63 2402-001168 C-POLYMER AL CHIP;330UF,20%,2.5V,WT,TP,7 C56,C57,C58,C59, C90,C91 2402-001170 C-POLYMER AL CHIP;150UF,20%,6V,WT,TP,7.3 C1,C2,C7,C8 2703-002042 INDUCTOR-SMD;1.0uH,20%,13x13x3.5mm L5,L6 2703-002280 INDUCTOR-SMD;4.7UH,20%,6.47X6.86X3.0MM 2703-002355 INDUCTOR-SMD;4.7UH,20%,6.3X6.0X3.0MM 2703-002358 INDUCTOR-SMD;1.8UH,30%,10.3X10.3X4.5MM L1,L2 3711-005018 CONNECTOR-HEADER;BOX,22P,2R,2MM,-,AUF,BL 6-186 SENS P10...
Page 9
6 Schematic Diagrams and PCB Silkscreen LEVEL CODE Description and Specification Location Q’ty 3711-005020 CONNECTOR-HEADER;NOWALL,42/40P,2R,2MM,ST BA41-10016A PCB SUB;TAURUS,FR4,4,1.0,T1.2,100.509*21 BA61-00347A PLATE-LOWER_DC/DC;TAURUS,CU,T0.3,W84,L60 BA62-00161A INSULATION;TAURUS,PET,T0.080MM,W21.9MM,L BA68-40005L LABEL-BARCODE;COMPUTER,-,-,-,40*6,WHT,PB 2007-008248 R-CHIP;120 KOHM,1%,1/16W,1608,REEL,1608 SENS P10 6-187...
Page 10
6 Schematic Diagrams and PCB Silkscreen 6-3 Touchpad I/F Board 6-3-1 Schematic Diagrams 6-188 SENS P10...
Page 11
6 Schematic Diagrams and PCB Silkscreen 6-3-2 PCB SENS P10 6-189...
Page 12: Parts List
CONNECTOR-HEADER;BOX,14P,1R,1.25MM,SMD-A,AUF LED14P 17 1003-001484 ssop48e ht1621b, IC-LCD CONTROLLER;HT1621,-,48P,-,-,2.6MA,-,TSSOP IC500 18 BA59-00809A lcd-audio-11p lcd-audio-11p, LCD PANEL;YDS34739AATP,TN,ICON TYPE,BLK/ LCD500 19 RMNT-2.8-1P rmount_1p_2.8 mount_hole, MOUNT HOLE;MOUNT HOLE,6.0mm,2.8mm,1P,REFLOW MT58 MT59 MT60 20 RMNT-4.5-1P rmnt_1p_45_60 mount_hole, MOUNT HOLE;MOUNT HOLE,4.5mm,6.0mm,1P,REFLOW MT61 MT62 MT63 MT64 6-190 SENS P10...
Page 13
6 Schematic Diagrams and PCB Silkscreen 6-4 I/O Board 6-4-1 Schematic Diagrams SENS P10 6-191...
Page 14: Pcb Silkscreen
6 Schematic Diagrams and PCB Silkscreen 6-4-2 PCB SilkScreen 6-192 SENS P10...
Page 15
6 Schematic Diagrams and PCB Silkscreen SENS P10 6-193...
Page 16
JACK-MODULAR;4P,STD(IEEE P1394A),Y,ANGLE,-,N,BLK, 1394IEEE 18 557108 33005a-04t1-01 jack-din-4p-mnt2, JACK-DIN;4P,-,SN,BLK,- SVHS 19 611222 dc-jack-3p-b jack-power-3p-a, JACK-DC POWER;-,3.15MM,SN,BLACK,- DCIN 20 BA27-00018A plw3216s trans, COIL CHOKE;PLW3216S161SQ2,160OHM AT 100MHZ,-,3.2X L2 L1 17 3722-001732 uv31413-4r1 ieee1394-4p-mnt, JACK-MODULAR;4P,STD(IEEE P1394A),Y,ANGLE,-,N,B 1394IEEE 11 3301-000314 b1608 bead_core, CORE-FERRITE BEAD;AB,120ohm,1.6x0.8x0.8mm,150mA,T 6-194 SENS P10...
Page 17
C-CERAMIC,CHIP;0.1nF,5%,50V,NP0,TP,1608 2203-000236 c1608 ccap, C-CERAMIC,CHIP;0.1nF,5%,50V,NP0,TP,1608 2203-000236 c1608 ccap, C-CERAMIC,CHIP;0.1nF,5%,50V,NP0,TP,1608 2203-000236 c1608 ccap, C-CERAMIC,CHIP;0.1nF,5%,50V,NP0,TP,1608 2203-000236 c1608 ccap, C-CERAMIC,CHIP;0.1nF,5%,50V,NP0,TP,1608 2203-000236 c1608 ccap, C-CERAMIC,CHIP;0.1nF,5%,50V,NP0,TP,1608 2203-000236 c1608 ccap, C-CERAMIC,CHIP;0.1nF,5%,50V,NP0,TP,1608 2203-000236 c1608 cap, C-CERAMIC,CHIP;0.1nF,5%,50V,NP0,TP,1608 2203-000236 c1608 ccap, C-CERAMIC,CHIP;0.1nF,5%,50V,NP0,TP,1608 2203-000236 c1608 ccap, C-CERAMIC,CHIP;0.1nF,5%,50V,NP0,TP,1608 SENS P10 6-195...
Page 18
COIL CHOKE;PLW3216S161SQ2,160OHM AT 100MHZ,-,3.2X 14 3701-001174 7536s-25g2t-06 dsub-25s-1r-f, CONNECTOR-DSUB;25P,2R,FEMALE,ANGLE,AUF 16 3722-001527 33005a-06t1-01 jack-din-6p-1, JACK-DIN;6P,-,SN,BLK,- 2007-007009 r1005 res, R-CHIP;75OHM,5%,1/16W,DA,TP,1005 2007-000033 r3216 res, R-CHIP;0OHM,5%,1/8W,DA,TP,3216 2007-007142 r1005 res_t, R-CHIP;10Kohm,1%,1/16W,DA,TP,1005 2007-007009 r1005 res, R-CHIP;75OHM,5%,1/16W,DA,TP,1005 18 557108 33005a-04t1-01 jack-din-4p-mnt2, JACK-DIN;4P,-,SN,BLK,- SVHS 1404-001089 fuse_smd4 therm_fuse, THERMISTOR-PTC;0.21ohm,-,-,6.0V,40A,2.2A,TP 6-196 SENS P10...
Page 19: Led Board
6 Schematic Diagrams and PCB Silkscreen 6-5 Led Board 6-5-1 Schematic Diagrams SENS P10 6-197...
Page 20
6 Schematic Diagrams and PCB Silkscreen 6-5-2 PCB SilkScreen 6-198 SENS P10...
Page 21
RMNT-2.8-1P rmount_1p_2.8 mount_hole, MOUNT HOLE;MOUNT HOLE,6.0mm,2.8mm,1P,REFLOW MT60 RMNT-4.5-1P rmnt_1p_45_60 mount_hole, MOUNT HOLE;MOUNT HOLE,4.5mm,6.0mm,1P,REFLOW MT61 RMNT-4.5-1P rmnt_1p_45_60 mount_hole, MOUNT HOLE;MOUNT HOLE,4.5mm,6.0mm,1P,REFLOW MT62 RMNT-4.5-1P rmnt_1p_45_60 mount_hole, MOUNT HOLE;MOUNT HOLE,4.5mm,6.0mm,1P,REFLOW MT63 RMNT-4.5-1P rmnt_1p_45_60 mount_hole, MOUNT HOLE;MOUNT HOLE,4.5mm,6.0mm,1P,REFLOW MT64 3404-001052 skqgab sw-tact-4p, SWITCH-TACT;12V,50mA,160gf,5.2x5.2x0.8mm,SP NEXT500 SENS P10 6-199...
Page 22
C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP,1608, U500 2203-000189 c1608 ccap_v, C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP,1608, U501 2203-000189 c1608 ccap_v, C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP,1608, U502 3404-001052 skqgab sw-tact-4p, SWITCH-TACT;12V,50mA,160gf,5.2x5.2x0.8mm,SP UP500 3711-000922 53261-0490-4m head-4s-1r-smd, CONNECTOR-HEADER;BOX,4P,1R,1.25mm,SMD-A USB2 3404-001052 skqgab sw-tact-4p, SWITCH-TACT;12V,50mA,160gf,5.2x5.2x0.8mm,SP USER 3404-001052 skqgab sw-tact-4p, SWITCH-TACT;12V,50mA,160gf,5.2x5.2x0.8mm,SP VOLDN500 3404-001052 skqgab sw-tact-4p, SWITCH-TACT;12V,50mA,160gf,5.2x5.2x0.8mm,SP VOLUP500 6-200 SENS P10...
Page 23: Power Led Board
6 Schematic Diagrams and PCB Silkscreen 6-6 Power Led Board 6-6-1 Schematic Diagrams SENS P10 6-201...
Page 24
6 Schematic Diagrams and PCB Silkscreen 6-6-2 PCB Silk 6-202 SENS P10...
Page 25
CONNECTOR-HEADER;BOX,2P,1R,1.25MM,SMD-A,AUF LEFT RIGHT 0601-000278 led_smd4 led4, LED;CHIP,YEL-P/GRN,2.7x2.0mm,589/5 ADAPTER 3711-003688 53398-0890-8m head-8s-1r-smd-mnt, CONNECTOR-HEADER;3WALL,8P,1R, J500 1.25mm,SMD-S,SN 3711-004318 53780-0290 head-2s-1r-smd, CONNECTOR-HEADER;BOX,2P,1R,1.25MM,SMD-A,AUF LEFT 0601-000189 led_smd2 led, LED;CHIP,P/GRN,1.6x2.0mm,557nm POWERON 2007-000074 r1608 res, R-CHIP;100ohm,5%,1/16W,DA,TP,1608 2007-000075 r1608 res, R-CHIP;220ohm,5%,1/16W,DA,TP,1608 3711-004318 53780-0290 head-2s-1r-smd, CONNECTOR-HEADER;BOX,2P,1R,1.25MM,SMD-A,AUF RIGHT SENS P10 6-203...
Page 26
6 Schematic Diagrams and PCB Silkscreen 6-7 FDD Board 6-7-1 Schematic Diagrams 6-204 SENS P10...
Page 27
6 Schematic Diagrams and PCB Silkscreen 6-7-2 PCB SilkScreen SENS P10 6-205...
Page 28
COUNT DESCRIPTION REFERENCE 2007-000070 r1608 res, R-CHIP;0ohm,5%,1/16W,DA,TP,1608 R1 R2 R3 (R1,R3 No Stuff) 3708-001056 52207-2617-26p fpc-26s-smd, CONNECTOR-FPC/FFC/PIC;26P,1.0mm,ANGLE,SN 3709-000154 8913-060-178sx-a edge-60p, CONNECTOR-CARD EDGE;60P,1.27mm,STRAIGHT,AUF J500 3708-001056 52207-2617-26p fpc-26s-smd, CONNECTOR-FPC/FFC/PIC;26P,1.0mm,ANGLE,SN 3709-000154 8913-060-178sx-a edge-60p, CONNECTOR-CARD EDGE;60P,1.27mm,STRAIGHT,AUF J500 2007-000070 r1608 res, R-CHIP;0ohm,5%,1/16W,DA,TP,1608 6-206 SENS P10...
Page 29
6 Schematic Diagrams and PCB Silkscreen 6-8 CD, DVD, CD-RW, Combo Board 6-8-1 Schematic Diagrams SENS P10 6-207...
Page 30
6 Schematic Diagrams and PCB Silkscreen 6-8-2 PCB SilkScreen 6-208 SENS P10...
Page 31
2007-000078 r1608 res, R-CHIP;1Kohm,5%,1/16W,DA,TP,1608 2007-000090 r1608 res, R-CHIP;10Kohm,5%,1/16W,DA,TP,1608 3709-000154 8913-060-178sx-a edge-60p, CONNECTOR-CARD EDGE;60P,1.27mm,STRAIGHT,AUF 3710-001152 kx14-50k1d sock-50z-2r-smd-mnt, CONNECTOR-SOCKET;50P,2R,0.8mm,SMD-S,AUF 3710-001152 kx14-50k1d sock-50z-2r-smd-mnt, CONNECTOR-SOCKET;50P,2R,0.8mm,SMD-S,AUF 3709-000154 8913-060-178sx-a edge-60p, CONNECTOR-CARD EDGE;60P,1.27mm,STRAIGHT,AUF 2007-000090 r1608 res, R-CHIP;10Kohm,5%,1/16W,DA,TP,1608 2007-000070 r1608 res, R-CHIP;0ohm,5%,1/16W,DA,TP,1608 2007-000078 r1608 res, R-CHIP;1Kohm,5%,1/16W,DA,TP,1608 SENS P10 6-209...
Page 32
6 Schematic Diagrams and PCB Silkscreen 6-9 2nd HDD Board 6-9-1 Schematic Diagrams 6-210 SENS P10...
Page 33
6 Schematic Diagrams and PCB Silkscreen 6-9-2 PCB SilkScreen SENS P10 6-211...
Page 34
3711-003049 20014a-44 head-44z-2r, CONNECTOR-HEADER;NOWALL,44P,2R,2MM, ANGLE,AU15U,BL RMNT-2.8-1P rmount_1p_2.8 mount_hole, MOUNT HOLE;MOUNT HOLE,6.0mm,2.8mm,1P,REFLOW RMNT-2.8-1P rmount_1p_2.8 mount_hole, MOUNT HOLE;MOUNT HOLE,6.0mm,2.8mm,1P,REFLOW 2007-000070 r1608 res, R-CHIP;0ohm,5%,1/16W,DA,TP,1608 2007-000090 r1608 res, R-CHIP;10KOHM,5%,1/16W,DA,TP,1608 2007-000078 r1608 res, R-CHIP;1Kohm,5%,1/16W,DA,TP,1608 2007-000078 r1608 res, R-CHIP;1Kohm,5%,1/16W,DA,TP,1608 2007-000070 r1608 res, R-CHIP;0ohm,5%,1/16W,DA,TP,1608 6-212 SENS P10...
Page 35: Fir Board
6 Schematic Diagrams and PCB Silkscreen 6-10 FIR Board 6-10-1 Schematic Diagrams SENS P10 6-213...
Page 36
6 Schematic Diagrams and PCB Silkscreen 6-10-2 PCB SilkScreen 6-214 SENS P10...
Page 37
3711-000551 smda_conn6 head-6s-1r-smd-mnt 2203-000189 c1608 ccap_v 2203-000236 c1608 ccap C500 3711-000551 smda_conn6 head-6s-1r-smd-mnt 0604-001156 photo-irda-8p-a-s photo-irda-8p-a LED500 2007-007158 r3216 res_t R500 2007-002740 r3216 res_t R501 2007-000071 r1608 R502 2203-005198 c2012 ccap_v U500 BA39-00271A 6P Black 95mm Haness SENS P10 6-215...
Page 38: Finger Print Board
6 Schematic Diagrams and PCB Silkscreen 6-11 Finger Print Board 6-11-1 Schematic Diagrams 6-216 SENS P10...
Page 39
6 Schematic Diagrams and PCB Silkscreen 6-11-2 PCB SilkScreen SENS P10 6-217...
Page 40
0.1 BA39-00281A CBF HARNESS;TAURUS,-,-,4P,L110MM,WHITE,- 4P HARNESS 0.1 BA41-00265A FPC;FINGER_FFC,1.0(62.5MM),FFC,20P,0.3 CABLE 0.1 BA59-00748A MODULE-FINGERPRINT;MATRIX II PLUS,TCS1AA CENSOR 0.1 BA61-00303A HOLDER-FINGER;TAURUS,PC+ABS,T1.2,-,27*40 HOLDER FINGER 0.1 BA68-40005L LABEL-BARCODE;COMPUTER,-,-,-,40*6,WHT,PB LABEL 0.1 BA41-00304A PCB SUB-FINGERPRINT;TAURUS,-,4,1.0,T1.2, F/PRINT BOARD 0.1 BA69-00425A BAG PE-FINGER;TAURUS,LD-PE,T0.125,L95MM, PE BAG 0.1 0904-001683 IC-USC;TCT163T1E0011,8BIT,TQFP,64P,551MI 6-218 SENS P10...
Page 41
6 Schematic Diagrams and PCB Silkscreen 6-12 Memory Stick Board 6-12-1 Schematic Diagrams SENS P10 6-219...
Page 42
6 Schematic Diagrams and PCB Silkscreen 6-220 SENS P10...
Page 43
6 Schematic Diagrams and PCB Silkscreen 6-12-2 PCB SilkScreen SENS P10 6-221...
Page 44
6 Schematic Diagrams and PCB Silkscreen 6-222 SENS P10...
Page 45
0.1 2203-000998 C-CERAMIC,CHIP;0.047nF,5%,50V,NP0,TP,160 C15,C3 0.1 2404-001075 C-TA,CHIP;100UF,20%,16V,GP,TP,7343 0.1 2703-000127 INDUCTOR-SMD;10uH,5%,2.5x3.2x2.2mm L1,L2 0.1 2801-003689 CRYSTAL-SMD;6MHz,50ppm,28-AAV,12pF,150oh 0.1 3301-001148 CORE-FERRITE BEAD;AB,60ohm,1.6x0.8x0.8mm B1,B2 0.1 3709-001223 CONNECTOR-CARD EDGE;10P,-,SMD-A,AU 0.1 3711-000922 CONNECTOR-HEADER;BOX,4P,1R,1.25mm,SMD-A, J1 0.1 BA39-00272A CBF HARNESS;TAURUS,-,-,4P,35MM,WHITE,-,- 0.1 BA41-00298A PCB;TAURUS,SMB-2000W,EPOXY,2 LAYER,1.0,T 0.1 BA68-40005L LABEL-BARCODE;COMPUTER,-,-,-,40*6,WHT,PB SENS P10 6-223...
Page 46
6 Schematic Diagrams and PCB Silkscreen 6-13 Port Replicate Board 6-13-1 Schematic Diagrams 6-224 SENS P10...
Page 47
6 Schematic Diagrams and PCB Silkscreen SENS P10 6-225...
Page 48
6 Schematic Diagrams and PCB Silkscreen 6-226 SENS P10...
Page 49
6 Schematic Diagrams and PCB Silkscreen SENS P10 6-227...
Page 50
6 Schematic Diagrams and PCB Silkscreen 6-228 SENS P10...
Page 51
6 Schematic Diagrams and PCB Silkscreen SENS P10 6-229...
Page 52
6 Schematic Diagrams and PCB Silkscreen 6-230 SENS P10...
Page 53
6 Schematic Diagrams and PCB Silkscreen 6-13-2 PCB SilkScreen SENS P10 6-231...
Page 54
6 Schematic Diagrams and PCB Silkscreen 6-232 SENS P10...
Page 55
R-CHIP;22OHM,1%,1/10W,DA,TP,2012 R24 R25 26 2007-000835 r1608-rnd res_t, R-CHIP;39ohm,1%,1/16W,DA,TP,1608 R4 R5 27 2007-000910 r1608 res_t, R-CHIP;43Kohm,1%,1/16W,DA,TP,1608 28 2007-001167 r1608 res, R-CHIP;75ohm,5%,1/16W,DA,TP,1608, nostuff R19 R21 R22 R35 R36 R38 29 2007-002900 r1608 res_t, R-CHIP;11Kohm,1%,1/16W,DA,TP,1608 30 2007-002906 r1608 res_t, R-CHIP;200Kohm,1%,1/16W,DA,TP,1608 SENS P10 6-233...
Page 56
C21 C22 C23 C24 C25 C26 C27 C28 C29 C51 C57 C81 C83 C85 C86 C92 C123 C136 38 2203-000257 c1608 ccap, C-CERAMIC,CHIP;10nF,10%,50V,X7R,TP,1608 39 2203-000440 c1608 11 ccap, C-CERAMIC,CHIP;1nF,10%,50V,X7R,TP,1608,- C39 C40 C41 C43 C44 C46 C49 C56 C93 6-234 SENS P10...
Page 57
56 2703-001432 cd43 inductor, INDUCTOR-SMD;4.7uH,20%,4x4.5x3.2mm 57 2703-002085 cdrh104r inductor, INDUCTOR-SMD;10uH,30%,10x10.1x3.8mm 58 3301-000314 b1608 33 bead_core, CORE-FERRITE BEAD;AB,120ohm,1.6x0.8x0.8mm,150mA,T B2 B3 B4 B5 B6 B7 B8 B9 B10 B11 B12 B13 B14 B15 B16 B17 B18 B19 B20 B21 SENS P10 6-235...
Page 58
CORE-FERRITE BEAD;AB,120ohm,1.6x0.8x0.8mm,150mA,T B5 58 3301-000314 b1608 bead_core, CORE-FERRITE BEAD;AB,120ohm,1.6x0.8x0.8mm,150mA,T B6 58 3301-000314 b1608 bead_core, CORE-FERRITE BEAD;AB,120ohm,1.6x0.8x0.8mm,150mA,T B7 58 3301-000314 b1608 bead_core, CORE-FERRITE BEAD;AB,120ohm,1.6x0.8x0.8mm,150mA,T B8 58 3301-000314 b1608 bead_core, CORE-FERRITE BEAD;AB,120ohm,1.6x0.8x0.8mm,150mA,T B9 58 3301-000314 b1608 bead_core, CORE-FERRITE BEAD;AB,120ohm,1.6x0.8x0.8mm,150mA,T B10 6-236 SENS P10...
Page 59
35 2203-000189 c1608 ccap_v, C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP,1608, 43 2203-000721 c1608 ccap, C-CERAMIC,CHIP;0.0033nF,0.25pF,50V,NP0,TP,1608 43 2203-000721 c1608 ccap, C-CERAMIC,CHIP;0.0033nF,0.25pF,50V,NP0,TP,1608 43 2203-000721 c1608 ccap, C-CERAMIC,CHIP;0.0033nF,0.25pF,50V,NP0,TP,1608 34 2203-000041 c1608 ccap, C-CERAMIC,CHIP;0.01nF,0.25pF,50V,NP0,TP,1608 43 2203-000721 c1608 ccap, C-CERAMIC,CHIP;0.0033nF,0.25pF,50V,NP0,TP,1608, nostuff 43 2203-000721 c1608 ccap, C-CERAMIC,CHIP;0.0033nF,0.25pF,50V,NP0,TP,1608, nostuff SENS P10 6-237...
Page 60
C-CERAMIC,CHIP;0.47nF,5%,50V,NP0,TP,1608 35 2203-000189 c1608 ccap_v, C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP,1608, 39 2203-000440 c1608 ccap, C-CERAMIC,CHIP;1nF,10%,50V,X7R,TP,1608,- 39 2203-000440 c1608 ccap, C-CERAMIC,CHIP;1nF,10%,50V,X7R,TP,1608,- 39 2203-000440 c1608 ccap, C-CERAMIC,CHIP;1nF,10%,50V,X7R,TP,1608,- 47 2203-001630 c1608 ccap_v, C-CERAMIC,CHIP;330nF,+80-20%,16V,Y5V,TP,1608 39 2203-000440 c1608 ccap, C-CERAMIC,CHIP;1nF,10%,50V,X7R,TP,1608,- 39 2203-000440 c1608 ccap, C-CERAMIC,CHIP;1nF,10%,50V,X7R,TP,1608,- 6-238 SENS P10...
Page 61
C-CERAMIC,CHIP;0.022nF,5%,50V,NP0,TP,1608 46 2203-001408 c1608 ccap, C-CERAMIC,CHIP;0.27nF,5%,50V,NP0,TP,1608 42 2203-000661 c2012 ccap, C-CERAMIC,CHIP;0.27nF,5%,50V,NP0,TP,2012 36 2203-000206 c2012 ccap, C-CERAMIC,CHIP;100NF,10%,50V,X7R,TP,2012 35 2203-000189 c1608 ccap_v, C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP,1608, 35 2203-000189 c1608 ccap_v, C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP,1608, 35 2203-000189 c1608 ccap_v, C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP,1608, 37 2203-000236 c1608 ccap, C-CERAMIC,CHIP;0.1nF,5%,50V,NP0,TP,1608 SENS P10 6-239...
Page 62
C112 53 2404-001020 tc3216 tantal, C-TA,CHIP;10uF,20%,10V,GP,TP,3216,3.2 C113 35 2203-000189 c1608 ccap_v, C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP,1608, C114 40 2203-000476 c2012 ccap_v, C-CERAMIC,CHIP;1000nF,+80-20%,16V,Y5V,TP,2012 C115 40 2203-000476 c2012 ccap_v, C-CERAMIC,CHIP;1000nF,+80-20%,16V,Y5V,TP,2012 C116 40 2203-000476 c2012 ccap_v, C-CERAMIC,CHIP;1000nF,+80-20%,16V,Y5V,TP,2012 C117 40 2203-000476 c2012 ccap_v, C-CERAMIC,CHIP;1000nF,+80-20%,16V,Y5V,TP,2012 C118 6-240 SENS P10...
Page 63
74 3722-001785 phone-jack-6p-1 jack-phone-6p, JACK-PHONE;6P,3.6PI,AG,LIME,- HPHONE1 72 3722-001732 uv31413-4r1 ieee1394-4p-mnt, JACK-MODULAR;4P,STD(IEEE P1394A),Y,ANGLE,-,N,BLK IEEE1 78 BA27-00018A plw3216s trans, COIL CHOKE;PLW3216S161SQ2,160OHM AT 100MHZ,-,3.2X 78 BA27-00018A plw3216s trans, COIL CHOKE;PLW3216S161SQ2,160OHM AT 100MHZ,-,3.2X 56 2703-001432 cd43 inductor, INDUCTOR-SMD;4.7uH,20%,4x4.5x3.2mm 57 2703-002085 cdrh104r inductor, INDUCTOR-SMD;10uH,30%,10x10.1x3.8mm SENS P10 6-241...
Page 64
R-CHIP;0ohm,5%,1/16W,DA,TP,1608 25 2007-000590 r2012 res_t, R-CHIP;22OHM,1%,1/10W,DA,TP,2012 25 2007-000590 r2012 res_t, R-CHIP;22OHM,1%,1/10W,DA,TP,2012 22 2007-000102 r1608 res, R-CHIP;100Kohm,5%,1/16W,DA,TP,1608 20 2007-000093 r1608 res, R-CHIP;20Kohm,5%,1/16W,DA,TP,1608 15 2007-000076 r1608 res, R-CHIP;330ohm,5%,1/16W,DA,TP,1608 19 2007-000090 r1608 res, R-CHIP;10KOHM,5%,1/16W,DA,TP,1608 19 2007-000090 r1608 res, R-CHIP;10KOHM,5%,1/16W,DA,TP,1608 6-242 SENS P10...
Page 65
JACK-MODULAR;8P/8C,INVERTED,Y,ANGLE,STANDAR RJ1 66 3701-001175 7536p-09g2-06 dsub-9s-1r-m, CONNECTOR-DSUB;9P,2R,MALE,ANGLE,AUF SIO1 68 3722-001106 aj844ay jack-rca-3p-a, JACK-PIN;1P,8.3mm,NI,YEL,NO SPDIF1 557108 33005a-04t1-01 jack-din-4p-mnt2, JACK-DIN;4P,-,SN,BLK,- SVHS1 1404-001089 fuse_smd4 therm_fuse, THERMISTOR-PTC;0.21ohm,-,-,6.0V,40A,2.2A,TP 1404-001089 fuse_smd4 therm_fuse, THERMISTOR-PTC;0.21ohm,-,-,6.0V,40A,2.2A,TP 1404-001089 fuse_smd4 therm_fuse, THERMISTOR-PTC;0.21ohm,-,-,6.0V,40A,2.2A,TP 61 3301-000361 beadnet_12 beadnet_12, CORE-FERRITE BEAD;AB,120ohm,5x2x0.9mm,200mA,TP,FE SENS P10 6-243...
Page 66
6 Schematic Diagrams and PCB Silkscreen ITEM PART NO GEPMETRY COUNT DESCRIPTION REFERENCE 1201-001046 sop8a lm4880m, IC-AUDIO AMP;4880,SOP,8P,150MIL,SINGLE,-,PL 0505-000275 sop8a si4435dy, FET-SILICON;SI4435DY,P,-30V,+-8.0A,0.014ohm,2.5W, 0801-002462 sot23-5 7s125, IC-CMOS LOGIC;7SZ125,GATE BUFFER,SOT-23,5P,63MIL, 1203-001472 sop8g ltc1624, IC-SWITCH REG.;1624,SOP,8P,150MIL,PLASTIC,1.1 71 3722-001641 2522a-08g1t-k jack-usb-8p-1, JACK-USB;8P,-,AUF,BLK,- USB1 6-244 SENS P10...
Page 67
2nd HDD Case SSH-P10K SSH-P10E 2nd HDD of Case Battery SSB-P10KLS SSB-P10ELS 8cell, 2200mA, 64W Adapter SPA-T10 SPA-T10 Free Voltage, 80W MatrixIII+ Port Replicater SPR-P10K SPR-P10E SVHS, iEEE1394, S/PDIF, Headphone, Mini_Dock Line-in, VGA, PIO, SIO, 2USB, PS/2, RJ45, DC-IN SENS P10 6-245...
