Anschließen
X533 X533
7-16
Die Option Sicherer Halt besteht aus dem Sicherheitsrelais und den
Anschlussklemmen für die Relaisansteuerung und einem
Rückmeldekontakt.
Klemme Bezeichnung
1 Kontakt 1
2 Kontakt 2
Steuereingang
3
"Sicherer
Halt"
4 P24 DC
anschließbarer Querschnitt: 1,5 mm² (AWG 16)
Klemme 4 befindet sich im eingebauten Zustand oben vorne (siehe Bild 7-1 bis
7-3).
Tabelle 7-9 Klemmenbelegung Option "Sicherer Halt"
Bei Geräten ≥ 22 kW ( 6SE7024-7TP_0,
Ausnahme:
6SE7026-0TP_0, 6SE7027-2TP_0) befindet sich
Klemme 1 im eingebauten Zustand oben vorne
(siehe Bild 7-1 bis 7-3).
Die Erregerspule des Sicherheitsrelais ist mit einer Seite auf die
geerdete Elektronikmasse gelegt. Bei Speisung der Erregerspule über
eine externe 24 V-Spannungsversorgung muss deren Minuspol mit
Erdpotential verbunden sein. Die externe 24 V-Spannungsversorgung
muss die Anforderungen für PELV Stromkreise nach EN 50178 (DIN
VDE 0160) erfüllen.
Im Auslieferzustand ist eine Brücke zwischen Klemme 3 und 4
eingelegt. Um die Funktion "SICHERER HALT" zu nutzen muss die
Brücke entfernt und eine externe Steuerung zur Anwahl der Funktion
angeschlossen werden.
Wird das Sicherheitsrelais über die interne Stromversorgung X533:4
versorgt, muss die externe 24 V-Stromversorgung an Klemme X9:1/2
mindestens 22 V liefern, damit das Sicherheitsrelais zuverlässig anzieht
(interner Spannungsabfall).

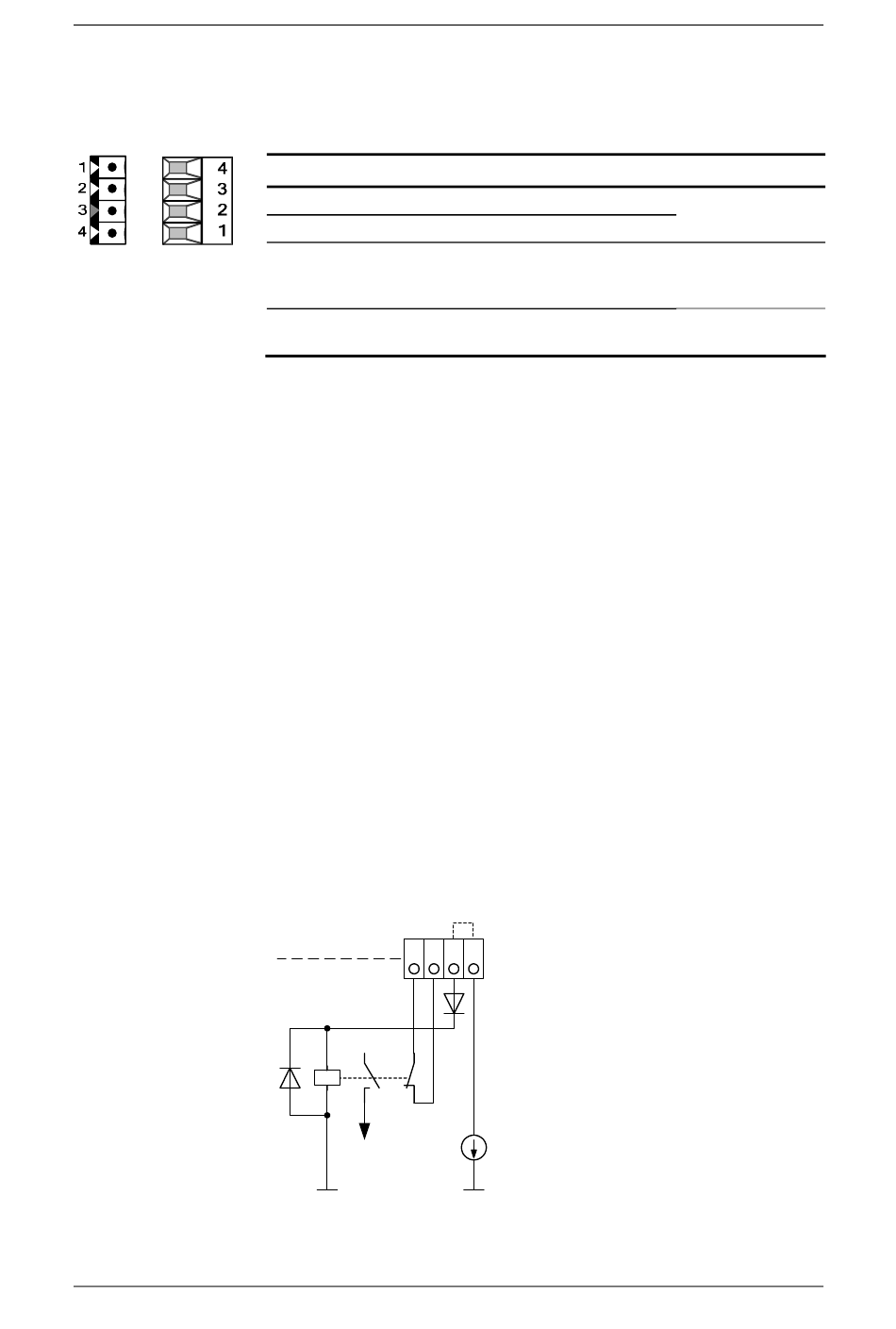

Klemmenleiste
- X533
1 2 3
P15
Versorgung
Optokoppler /
LWL
Bedeutung
Rückmeldung "Sicherer Halt"
Rückmeldung "Sicherer Halt"
Nennwiderstand der
Erregerspule
≥ 823 Ω ± 10 % bei 20 °C
Versorgungsspannung
"Sicherer Halt"
4
6SE7087-6KP50
Betriebsanleitung SIMOVERT MASTERDRIVES
06.2006
Bereich
DC 20 V – 30 V
1 A
DC 20 V – 30 V
max. Schalthäufig-
keit: 6/min
DC 24 V /
30 mA
