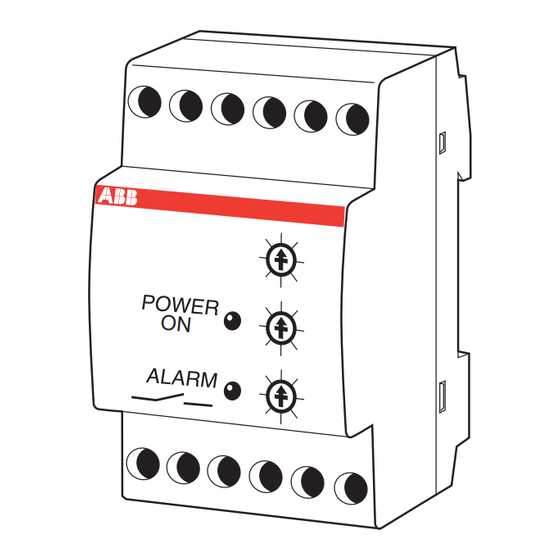

ABB System pro M RLI Manual

Minimum current relay and maximum current relay
Hide thumbs
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 9

Quick Links

RLI
EG 598 5 - GH V021 5985 R0001
RHI
EG 599 3 - GH V021 5993 R0001
Relè di minima (RLI) e di
massima (RHI) corrente
Minimum current relay
(RLI) and maximum current
relay (RHI)
Relais Mindeststrom (RLI)
und Relais Höchststrom (RHI)
Relais de courant minimum
(RLI) et maximum (RHI)
Relé de mínima corriente
(RLI) y relé de máxima
corriente (RHI)
Relé de corrente mínima
(RLI) e máxima (RHI)
Реле минимального (RLI)
и максимального (RHI)
тока.
System pro M
1

Advertisement

Table of Contents
loading

Related Manuals for ABB System pro M RLI

Summary of Contents for ABB System pro M RLI

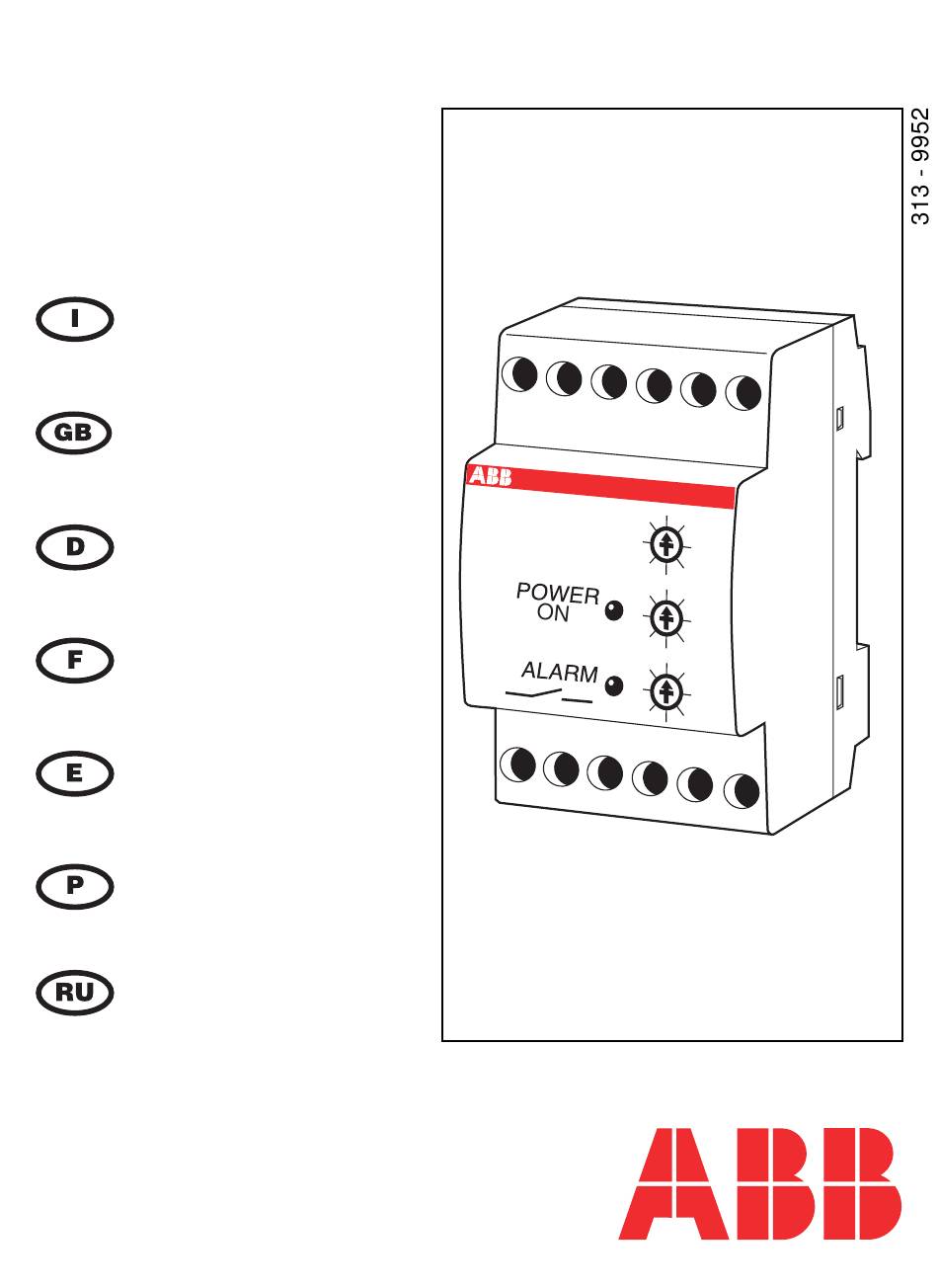

  • Page 1 System pro M EG 598 5 - GH V021 5985 R0001 EG 599 3 - GH V021 5993 R0001 Relè di minima (RLI) e di massima (RHI) corrente Minimum current relay (RLI) and maximum current relay (RHI) Relais Mindeststrom (RLI) und Relais Höchststrom (RHI) Relais de courant minimum (RLI) et maximum (RHI)

  • Page 2: Descrizione Generale

    Descrizione generale I relè di minima o di massima corrente (RLI - RHI) consentono la protezione ed il controllo delle apparecchiature ad essi collegate. Infatti l’utilizzo di tali prodotti evita i seguenti principali inconvenienti: a) Anomalie nel funzionamento delle apparecchiature b) Deterioramento delle caratteristiche/funzioni tecniche delle apparecchiature c) Danneggiamento delle apparecchiature...
  • Page 3 Esempio Principio di funzionamento relè di MINIMA CORRENTE (RLI): Dovendo controllare un carico avente i seguenti dati di targa = 7 A (corrente nominale di normale funzionamento) = 230 Vc.a. (tensione nominale di normale funzionamento) = 6 A (intervento relè RLI) min.
  • Page 4 2° Regolare il trimmer “Current %” su 60% in quanto: 6 (I min. I% = x 100 = 60% 10 (I impostata avendo cablato il morsetto 7-12. 3° Regolare il trimmer “Hysteresis %” (finestra di intervento) scegliendo 10% si ottiene quindi una finestra di intervento compresa tra 6 e 6,6 A (6 A + 10% = 6,6 A): l’intervento del relè...
  • Page 5 Esempio principio di funzionamento relè di MASSIMA CORRENTE (RHI): Dovendo controllare un carico avente i seguenti dati di targa = 5 A (corrente nominale di normale funzionamento) = 230 Vc.a. (tensione nominale di normale funzionamento) = 6 A (intervento relè RHI) 1°...
  • Page 6 2° Regolare il trimmer “Current %” su 60% in quanto: 6 (I I% = x 100 = 60% 10 (I impostata avendo cablato il morsetto 7-12. 3° Regolare il trimmer “Hysteresis %” (finestra di intervento) scegliendo 10% si ottiene quindi una finestra di intervento compresa tra 5,4 e 6 A (6 A - 10% = 5,4 A): l’intervento del relè...

  • Page 7: Caratteristiche Tecniche

    Caratteristiche tecniche: Tensione nominale U c.a. 230 Portata del contatto in scambio Frequenza nominale (Hz) 50/60 Soglie di intervento 2, 5, 10 Taratura regolabile di I 30... 100 Valore di isteresi regolabile 1... 45 Tempo di ritardo intervento 1... 30 LED “POWER ON”...

  • Page 8: Dimensioni D'ingombro

    Dimensioni d’ingombro 11 12 52,5 3 Moduli...

  • Page 9: General Description

    General description Minimum current relays and maximum current relays are used to protect and control equipments to which they are connected, preventing the following problems: a) Malfunctioning b) Deterioration of technical characteristics and functions c) Damages d) Faults (stoppages, data loss, etc.)
  • Page 10 Example How an MINIMUM CURRENT RELAY (RLI) works: Supposing it is used to control a load with the following ratings: = 7 A (rated regular operating current) = 230 V ac (rated regular operating voltage) = 6 A (current at which RLI relay is requested to trip) min.
  • Page 11 2° Set “Current %” trimmer to 60% since: 6 (I min. I% = x 100 = 60% 10 (I limit having wired terminals 7 - 12. 3° Set “Hysteresis %” trimmer (tripping window) to 10% to obtain a tripping window of 6 to 6.6 A (6 A + 10% = 6.6 A): the relay will trip at 6 A and regular operation will start again at 6.6 A.
  • Page 12 Example How a MAXIMUM CURRENT RELAY (RHI) works: Supposing it is to control a load with the following ratings: = 5 A (rated regular operating current) = 230 V ac (rated regular operating voltage) = 6 A (current at which RHI relay trips) 1°...
  • Page 13 2° Set “Current %” trimmer to 60% since: 6 (I I% = x 100 = 60% 10 (I limit having wired terminals 7 - 12. 3° Set “Hysteresis %” trimmer (tripping window) to 10% to obtain a tripping window of 5.4 to 6 V (6 A -10% = 5.4 A): the relay will trip at 6 A and regular operation will start again at 5.4 A.

  • Page 14: Technical Characteristics

    Technical characteristics: Rated voltage U 230 ac Change-over contact Rated frequency (Hz) 50/60 Trip thresholds 2, 5, 10 Adjustable I calibration 30... 100 Adjustable hysteresis value 1... 45 Trip time delay 1... 30 “POWER ON” LED ON Regular operation “POWER ON” LED flashing Pre-alarm “ALARM”...

  • Page 15: Overall Dimensions

    Overall dimensions 11 12 52,5 3 Modules 3 Moduli...

  • Page 16: Allgemeine Beschreibung

    Allgemeine Beschreibung Die Relais für den Mindeststrom oder den Höchststrom (RLI - RHI) gestatten den Schutz und die Kontrolle der daran angeschlossenen Geräte. Die Verwendung dieser Schutzvorrichtungen gestattet die Vermeidung der folgenden Hauptstörungen: a) Anomalien beim Betrieb der Geräte b) Verschlechterung der Betriebsweise/der technischen Funktionen der Geräte c) Beschädigung der Geräte d) Eventuelle Betriebsausfälle ( Maschinenstillstand,...
  • Page 17 Beispiel Funktionsweise des Relais für den MINDESTSTROM (RLI): Wenn eine Last mit den folgenden Daten kontrolliert werden muss: = 7 A (Nennstrom bei Normalbetrieb) = 230 Vac (Nennspannung bei Normalbetrieb) = 6 A (Eingriff Relais RLI) min. 1° Gemäß Schaltplan anschließen (da I = 6A).
  • Page 18 2° Den Trimmer “Current %” auf 60% einstellen, da: 6 (I min. I% = x 100 = 60% 10 (I insert equation wenn Klemme 7 - 11 verkabelt ist. 3° Den Trimmer “Hysteresis %” (Eingriffsfenster) bei der Wahl von 10% erhält man ein Eingriffsfenster zwischen 6 und 6,6A (6A + 10% = 6,6A): Der Eingriff des Relais erfolgt bei 6A und die Rückkehr zum normalen Betrieb erfolgt bei 6,6A.
  • Page 19 Beispiel Funktionsweise des Relais für den HÖCHSTSPANNUNG (RHI): Wenn eine Last mit den folgenden Daten kontrolliert werden muss: = 5 A (Nennstrom bei Normalbetrieb) = 230 Vac (Nennspannung bei Normalbetrieb) = 6 A (Eingriff Relais RHI) 1° Gemäß Schaltplan anschließen (da I = 6 A).
  • Page 20 2° Den Trimmer “Current %” auf 60% einstellen, da: 6 (I I% = x 100 = 60% 10 (I insert equation wenn Klemme 7 - 12 verkabelt ist. 3° Den Trimmer “Hysteresis %” (Eingriffsfenster) bei der Wahl von 10% erhält man ein Eingriffsfenster zwischen 5,4 A und 6 A (6A - 10% = 5,4 A) Der Eingriff des Relais erfolgt bei 6 A und die Rückkehr zum normalen Betrieb erfolgt bei 5,4 A.

  • Page 21: Technische Eigenschaften

    Technische Eigenschaften Nennspannung U 230 ac Leistung an Wechselkontakt Nennfrequenz (Hz) 50/60 Eingriffsschwelle 2, 5, 10 Einstellbare Tarierung von V 30... 100 Einstellbarer Wert Hysterese 1... 45 Zeit Verzögerung Eingriff 1... 30 Led “POWER ON” an normaler Betrieb Led “POWER ON” blinkend Voralarm Led “ALARM”...
  • Page 22 ABMESSUNGEN 11 12 52,5 3 Module 3 Moduli 3 Modules • HINWEIS Aufgrund der Entwicklung der Vorschriften und der Produkte behält es sich die Firma vor, jederzeit die Eigenschaften der Produkte zu ändern, die in dieser Veröffentlichung beschrieben werden und die daher jedesmal neu zu überprüfen sind.

  • Page 23: Description Générale

    Description générale Les relais de courant minimum ou maximum (RLI - RHI) consentent la protection et le contrôle des équipements qui y sont reliés. En effet, l’utilisation de ces produits évitent les principaux inconvénients suivants : a) Anomalies de fonctionnement des équipements b) Détérioration des caractéristiques / fonctions techniques des équipements c) Endommagement des équipements...
  • Page 24 Exemple Principe de fonctionnement du relais de COURANT MINIMUM (RLI): Si l’on doit contrôler une charge ayant les données d’immatriculation suivantes: = 6 A (courant nominal de fonctionnement normal) = 230 Vc.a. (tension nominale de fonctionnement normal) = 6 A (intervention du relais RLI) min.
  • Page 25 2° Régler le trimmer “Current %” sur 60% car: 6 (I min. I% = x 100 = 60% 10 (I introduit en ayant câblé la borne 7-12. 3° Régler le trimmer “Hystérésis %” (fenêtre d’intervention) en choisissant 10% on obtient donc une fenêtre d’intervention comprise entre 6 et 6,6 A (6 A + 10% = 6,6 A) : l’intervention du relais sera 6 A et le retour au fonctionnement normal à...
  • Page 26 Exemple Principe de fonctionnement du relais de COURANT MAXIMUM (RHI): Si l’on doit contrôler une charge ayant les données d’immatriculation suivantes: = 5 A (courant nominal de fonctionnement normal) = 230 Vc.a. (tension nominale de fonctionnement normal) = 6 A (current at which RHI relay trips) 1°...
  • Page 27 2° Régler le trimmer “Current %” sur 60% car: 6 (I I% = x 100 = 60% 10 (I introduit en ayant câblé la borne 7-12. 3° Régler le trimmer “Hystérésis %” (fenêtre d’intervention) en choisissant 10% on obtient donc une fenêtre d’intervention comprise entre 5,4 et 6 A (6 A - 10% = 5,4 A) : l’intervention du relais sera 6 A et le retour au fonctionnement normal à...

  • Page 28: Caractéristiques Techniques

    Caractéristiques techniques: Tension nominale U c.a. 230 Débit du contact en échange Fréquence nominale (Hz) 50/60 Seuils d’intervention 2, 5, 10 Etalonnage réglable en I 30... 100 Valeur d’hystérésis réglable 1... 45 Temps de retard d’intervention 1... 30 DEL “POWER ON” allumé Fonctionnement normal DEL “POWER ON”...

  • Page 29: Dimensions D'encombrement

    Dimensions d’encombrement 11 12 52,5 3 Modules 3 Modules 3 Moduli • NOTES En raison de l’évolution permanente de la réglementation et dudéveloppement de nos produits, toutes les caractéristiques indiquées sur le present document sont sujettes à modifications sans préavis et, en consequénce, doivent toujours faire l’objet d’une vérification préalable.

  • Page 30: Descripción General

    Descripción general Los relés de mínima corriente y máxima corriente (RLI - RHI) permiten proteger y controlar los aparatos a los cuales se conectan. En efecto, el uso de dichos productos evita los siguientes inconvenientes principales: a) Anomalías en el funcionamiento de los aparatos b) Deterioro de las características/funciones técnicas de los aparatos c) Daños a los aparatos...
  • Page 31 Ejemplo Principio de funcionamiento del relé de MÍNIMA CORRIENTE (RLI) Teniendo que controlar una carga con los siguientes datos nominales = 7 A (corriente nominal de funcionamiento normal) = 230 Vc.a. (tensión nominal de funcionamiento normal) = 6 A (intervención relé RLI) min.
  • Page 32 2° Ajustar el regulador “Current %” para el 60% ya que: 6 (I mín. I% = x 100 = 60% 10 (I establecida habiendo cableado el borne 7-11. 3° Ajustar el regulador “Hysteresis %” (puntos de intervención) eligiendo 10% se consigue unos puntos de intervención incluida entre 6 y 6,6 A (6 A + 10% = 6,6 A);...
  • Page 33 Ejemplo principio de funcionamiento del relé de MÁXIMA CORRIENTE (RHI): Teniendo que controlar una carga con los siguientes datos nominales = 5 A (corriente nominal de funcionamiento normal) = 230 Vc.a. (tensión nominal de funcionamiento normal) = 6 A (intervención relé RHI) 1°...
  • Page 34 2° Ajustar el regulador “Current %” para el 60% ya que: 6 (I máx I% = x 100 = 60% 10 (I establecida habiendo cableado el borne 7-12. 3° Ajustar el regulador “Hysteresis %” (puntos de intervención) eligiendo 10% se consigue unos puntos de intervención incluida entre 5,4 y 6 A (6 A - 10% = 5,4 A);...

  • Page 35: Características Técnicas

    Características técnicas Tensión nominal U 230 c.a. Capacidad del contacto commutado (A) Frecuencia nominal (Hz) 50/60 Umbrales de intervención 2, 5, 10 Ajuste regulable de V 30... 100 Valor regulable de histéresis 1... 45 Tiempo de retardo intervención 1... 30 LED “POWER ON”...
  • Page 36 Dimensiones 11 12 52,5 3 Moduli 3 Modules 3 Módulos • NOTA Debido a la evolución de las normas y de los productos, la empresa se reserva el derecho de modificar, en cualquier momento, las características del producto descritas en esta publicación que, por lo tanto, tienen que controlarse previamente.

  • Page 37: Descrição Geral

    Descrição geral Os relés de corrente mínima ou máxima (RLI-RHI) permitem a protecção e controlo das aparelhagens às quais estão ligados. De facto, a utilização desses produtos evita os principais inconvenientes seguintes: a) Anomalias no funcionamento das aparelhagens b) Deterioração das características/funções técnicas das aparelhagens c) Danificação das aparelhagens d) Possíveis problemas (paragens das máquinas, perda de...
  • Page 38 Exemplo Princípio do funcionamento do relé de CORRENTE MÍNIMA (RLI): Devendo controlar uma carga com os seguintes dados da chapa = 7 A (corrente nominal de funcionamento normal) = 230 V ca (corrente nominal de funcionamento normal) = 6 A (intervenção relé...
  • Page 39 2° Regular o trimmer “Currente %” para 60% pois: 6 (I mín. I% = x 100 = 60% 10 (I definida tendo ligado o terminal 7-12. 3° Regular o trimmer “Hysteresis %” (janela de intervenção) seleccionando 10 % obtém-se assim uma janela de intervenção compreendida entre 6 e 6,6 A (6 A + 10% = 6,6 A): a intervenção do relé...
  • Page 40 Exemplo Princípio de funcionamento do relé de CORRENTE MÁXIMA (RHI): Devendo controlar uma carga com os seguintes dados da chapa = 5 A (corrente nominal de funcionamento normal) = 230 V ca (corrente nominal de funcionamento normal) = 6 A (intervenção relé...
  • Page 41 2° Regular o trimmer “Currente %” para 60% pois: 6 (I máx I% = x 100 = 60% 10 (I definida tendo ligado o termina 7 - 12. 3° Regular o trimmer “Hysteresis %” (janela de intervenção) seleccionando 10 % obtém-se assim uma janela de intervenção compreendida entre 5,4 e 6 A (6 A - 10% = 5,4 A): a intervenção do relé...
  • Page 42 Características técnicas: Tensão nominal U ca 230 Capacidade do contacto em permuta (A) Frequência nominal (Hz) 50/60 Limiares de intervenção 2, 5, 10 Calibragem regulável de I 30... 100 Valor de histerese regulável 1... 45 Tempo de atraso da intervenção 1...
  • Page 43 Dimensões externas 11 12 52,5 3 Modules 3 Moduli • NOTA Em virtude da contínua evolução das normativas e dos produtos, o fabricante reserva-se o direito de modificar em qualquer momento as características do produto, descritas nesta publicação, pelo que devem ser sempre verificadas. A responsabilidade do fabricante por danos causados por defeitos do produto “pode ser reduzida ou suprimida (...) se o dano for causado em conjunto por um defeito do produto e por culpa do...

  • Page 44: Общее Описание

    Общее описание Реле минимального или максимального тока (RLI-RHI) обеспечивают защиту и контpоль подключвнТого к ним обоpудования. Использование данных изделий пpедотвpащает следующие основные неудобства: a) Аномалии в pаботе обоpудования б) Снижение хаpактеpистик/технических функций обоpудования в) Повpеждение обоpудования г) Сбои в pаботе (пpостои, потеpя данных и т.д.)
  • Page 45 Пpимеp пpинципа pаботы pеле МИНИМАЛЬНОГО ТОКА (RLI): Пpи необходимости контpолиpования нагpузки, имеющей следующие технические данные (номинальный ток пpи ноpмальной pаботе) = 7 A = 230 В пеp. тока. (номинальное напpяжение пpи ноpмальной pаботе) (сpабатывание pеле RLI) = 6 A min. 1°...
  • Page 46 2° Отpегулиpовать тpиммеp “% тока” нИ 60%, так как: 6 (I min. I% = x 100 = 60% 10 (I установл Пpи выбоpе клеммы 7-11. 3° Отpегулиpовать тpиммеp “% гистеpезиса” (пpеделы сpабатывания). Выбpав 10% получаем пpеделы сpабатывания от 6 до 6,6 А (6 А + 10% = 6,6 А): сpабатывание...
  • Page 47 Пpимеp пpинципа pаботы pеле МАКСИМАЛЬНОГО ТОКА (RНI): Пpи необходимости контpолиpования нагpузки, имеющей следующие техническПМ данные (номинальный ток пpи ноpмальной pаботе) = 5 A = 230 В пеp. тока (номинальное напpяжение пpи ноpмальной pаботе) = 6 A (сpабатывание pеле RHI) 1° Подключить согласно схеме (так как I = 6 A).
  • Page 48 2° Отpегулиpовать тpиммеp “% напpяжения” на 60%, так как: 6 (I I% = x 100 = 60% 10 (I установл Пpи выбоpе клеммы 7-12. 3° Отpегулиpовать тpиммеp “% гистеpезиса” (пpеделы сpабатывания). Выбpав 10% получаем пpеделы сpабатывания от 5,4 до 6А (6 А - 10% = 5,4 А): сpабатывание...
  • Page 49 Технические хаpактеpистики: Номинальное напpяжение U 230 пep. тoка Мощность контаРта пpи пеpеключении Номинальная частота (Гц) 50/60 Поpог сpабатывания 2, 5, 10 Регулиpуемая настpойка I 30... 100 Регулиpуемое значение гистеpезиса (%) 1... 45 Вpемя задеpжки сpабатывания (ceк) 1... 30 Светодиод “СЕТЬ” включвн Ноpмальная...
  • Page 50 Г абаpитные pазмеpы 11 12 52,5 3 Moduli 3 Modules модуля В связи с изменением стандаpтов и изделий фиpма- изготовитель оставляет за собой пpаво вносить в любой момент изменения в хаpактеpистики изделия, пpиводимые в данном издании, котоpые по этой пpичине должны пpедваpительно...
