SITRANS
Intelligentes Funkmodul mit
Spannungsversorgung für Feldgeräte

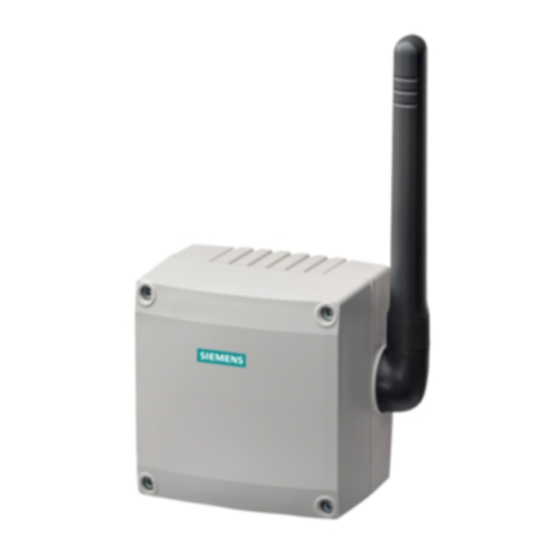

WirelessHART-Adapter SITRANS AW200
Kompaktbetriebsanleitung
1
Zweck dieser Dokumentation
Diese Anleitung ist eine Kurzfassung der wesentlichen Merkmale, Funktionen und
Sicherheitshinweise und enthält alle für den sicheren Einsatz des Gerätes
notwendigen Informationen. Lesen Sie die Anleitung vor der Installation und
Inbetriebnahme sorgfältig. Um eine sachgemäße Handhabung sicherzustellen,
machen Sie sich mit der Funktionsweise des Geräts vertraut.
Die Anleitung richtet sich an Personen, die das Gerät mechanisch montieren,
elektrisch anschließen und in Betrieb nehmen.
Um das Gerät optimal nutzen zu können, lesen Sie bitte die ausführliche Version der
Anleitung.
2
Historie
In der folgenden Tabelle stehen die wichtigsten Änderungen der Dokumentation
verglichen mit der jeweils vorherigen Ausgabe.
Ausgabe
Bemerkung
01/2017
HW: 4
FW: 02.40.xx
3
Allgemeine Sicherheitshinweise
WARNUNG
Explosionsgefahr
Öffnen Sie das Gehäuse des WirelessHART-Adapters niemals innerhalb
explosionsgefährdeter Bereiche.
© Siemens AG 2017. Alle Rechte vorbehalten
A5E02777167-05, 01/2017
