AV Control
Amplifier
Operating Instructions
Mode d'emploi

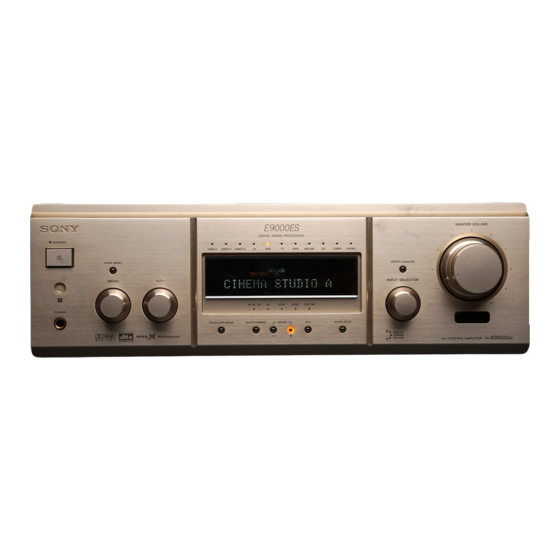

TA-E9000ES
1998 by Sony Corporation
3-865-040-15(1)
GB
FR

Advertisement

Table of Contents
loading

Related Manuals for Sony TA-E9000ES Operating Instructions (primary manual)

Summary of Contents for Sony TA-E9000ES Operating Instructions (primary manual)

  • Page 1 AV Control Amplifier Operating Instructions Mode d’emploi TA-E9000ES 1998 by Sony Corporation 3-865-040-15(1)
  • Page 2 The model and serial numbers are located on the rear of the unit. Record the serial number in the space provided below. Refer to them whenever you call upon your Sony dealer regarding this product. Model No. TA-E9000ES Serial No. For the customers in Canada...

  • Page 3: Table Of Contents

    About This Manual The instructions in this manual are for model TA-E9000ES. Check your model number by looking at the lower right corner of the front panel. In this manual, the European model is used for illustration purposes unless stated otherwise. Any difference in operation is clearly indicated in the text, for example, “USA/Canada only.”...

  • Page 4: Hooking Up The Components

    Hooking Up Components This chapter describes how to connect various audio and video components to the control amplifier. Be sure to read the sections for the components you have before you actually connect them to the control amplifier. Unpacking Check that you received the following items with the unit: •...

  • Page 5: Power Amplifier Hookups

    Power Amplifier Hookups Connect the rear, center, and front input jacks on your five channel power amplifier (Sony TA-N9000ES etc.) to the control amplifier’s pre out jacks. For details, see the operating instructions supplied with your power amplifier. Connect a powered subwoofer to either of the PRE OUT WOOFER jacks.

  • Page 6: Digital Component Hookups

    Digital Component Hookups Connect the digital output jacks of your DVD player, LD player, and TV tuner (etc.) to the control amplifier’s digital input jacks to bring the multi channel surround sound of a movie theater into your home. If your LD (or LD/DVD) player is equipped with an AC-3 RF OUT jack, be sure to connect it to the control amplifier’s LD AC-3 RF IN jack.
  • Page 7 Connect the digital output jack of your MD or DAT deck to the control amplifier’s digital input jack and connect the digital input jack of your MD or DAT deck to the control amplifier’s digital output jack. These connections allow you to make digital recordings of CDs and TV broadcasts.

  • Page 8: Audio Component Hookups

    Audio Component Hookups CD player OUTPUT INPUT ç ç MIC IN AC-3 RF OPTICAL COAXIAL OPTICAL OPTICAL ANALYZER MD/DAT SIGNAL GND REC OUT REC OUT PHONO TUNER MD/DAT TAPE Turntable (MM cartridge type only) Note on audio component hookups If your turntable has a ground wire, connect it to the SIGNAL GND y terminal on the control amplifier.

  • Page 9: Video Component Hookups

    Video Component Hookups Note on video component hookups You can connect your TV’s audio output jacks to the TV (TV/DBS) AUDIO IN jacks on the control amplifier and apply sound effects to the audio from the TV. In this case, do not connect the TV’s video output jack to the TV (TV/ DBS) VIDEO IN jack on the control amplifier.

  • Page 10: Other Hookups

    If you make CONTROL A1 connections from the control amplifier to an MD deck that is also connected to a computer, do not operate the control amplifier while using the “Sony MD Editor” software. This may cause a malfunction. • If you have a Sony CD changer with a COMMAND MODE selector If your CD changer’s COMMAND MODE selector can...
  • Page 11 MONITOR CTRL S IN hookup (for USA and Canadian models only) If have a Sony TV monitor equipped with a CTRL S OUT jack Use a CONTROL S cord (not supplied) to connect the CTRL S OUT jack on the monitor to the MONITOR CTRL S IN jack on the control amplifier.

  • Page 12: Location Of Parts And Basic Operations

    Location of Parts and Basic Operations This chapter provides information about the locations and functions of the buttons and controls on the front panel and the various jacks on the rear panel. It also explains basic operations. Front Panel Parts Description 1 U switch Press to turn the control amplifier on and off.
  • Page 13 !£ STANDBY MAIN MENU MENU + / – PHONES !§ !¢ !∞ 4 AUDIO SPLIT button Press to select and play another audio source in combination with the selected component. 1 Turn INPUT SELECTOR to select a video component. 2 Press AUDIO SPLIT repeatedly to select a different audio source or press AUDIO SPLIT once to display the current settings and turn +/–...
  • Page 14 Front Panel Parts Description 6 MASTER VOLUME control After turning on the component you selected, turn to adjust the volume. 7 PHONES jack Use to connect stereo headphones. Connecting headphones cuts the output from the PRE OUT jacks. The PHONES jack on this amplifier can present audio in Virtual Surround When listening to media recorded in multi-channel audio format (Dolby Digital, Dolby Pro Logic, DVD encoded with DTS, etc.),...

  • Page 15: Rear Panel Parts Description

    VIDEO 1 7 PRE OUT jacks Connect to your power amplifier(s) (see page 5). 8 S-LINK jacks Use to connect other Sony components (see page 10). 9 RS-232C jack For use with future upgrades. 0 ANALYZER jack For use with future upgrades.

  • Page 16: Enjoying Surround Sound

    Enjoying Surround Sound This chapter describes how to position each speaker, and how to set up your speakers to enjoy multi channel surround sound. It also explains how to set up the control amplifier to enjoy surround sound. You can enjoy multi channel surround when playing back software encoded in the Dolby Digital, DTS, or MPEG formats.

  • Page 17: Before Using The Control Amplifier

    Before Using the Control Amplifier Before turning on the control amplifier Make sure that you have: • Turned MASTER VOLUME to the leftmost position (0). Clearing the control amplifier’s memory Before you use your control amplifier for the first time or when you want to clear the control amplifier’s memory, do the following.

  • Page 18: Multi-Channel Surround Setup

    Multi-Channel Surround Setup For the best possible surround sound all speakers should be the same distance from the listening position (A). Ideal placement of the rear speakers is at the side of the listening position in the region within the shaded area shown in the illustration below.
  • Page 19 p Front speaker size FRONT SP [LARGE] Initial setting : LARGE • If you connect large speakers that will effectively reproduce bass frequencies, select “LARGE”. Normally, select “LARGE”. • If the sound is distorted, or you feel a lack of surround effects when using multi-channel surround sound, select “SMALL”...
  • Page 20 Multi-Channel Surround Setup p Center speaker distance CENTER XX.X meter Initial setting : 5.0 meter Set the distance from your listening position to the center speaker. • Center speaker distance can be set in 0.1 meter (1 foot) steps from 1.0 to 12.0 meters (3 to 40 feet). p Rear speaker distance REAR XX.X meter Initial setting : 3.5 meter...
  • Page 21 p Rear speaker height* REAR HIGHT [LOW] Initial setting : LOW This parameter lets you specify the height of your rear speakers for proper implementation of the Digital Cinema Sound “VIRTUAL” sound fields. Refer to the illustration below. • Select “LOW” if the location of your rear speakers corresponds to section A.
  • Page 22 Multi-Channel Surround Setup p Rear speaker roll off frequency REAR SP > XXXHz Initial setting : > 80 Hz This setting lets you select the roll off frequency for the low cut filter of the rear (left and right) speakers. •...

  • Page 23: Selecting A Sound Field

    Notes • The rear balance, center level, and rear level are shown in the display during adjustment. • Although these adjustments can also be made via the front panel using the parameters in the LEVEL menu (when the test tone is output, the unit switches to the LEVEL menu automatically), we recommend you follow the procedure described above and adjust the speaker levels from your listening position using the remote control.
  • Page 24 Software with 2 channel audio signals, is decoded with Dolby Pro Logic to create surround effects. CINEMA STUDIO A Reproduces the sound characteristics of the Sony Pictures Entertainment “Cary Grant Theater” cinema production studio. CINEMA STUDIO B Reproduces the sound characteristics of the Sony Pictures Entertainment “Kim Novak Theater”...
  • Page 25 Sound field Effect VIRTUAL MULTI DIMENSION Uses 3D sound imaging to create an array of virtual rear speakers positioned higher than the listener from a single pair of actual rear speakers. This mode creates 5 sets of virtual speakers surrounding the listener at approximately a 30°...
  • Page 26 Selecting a Sound Field Sound field Effect VIRTUAL SEMI-THEATER B Adds the 3D sound imaging of VIRTUAL SEMI-MULTI DIMENSION to CINEMA STUDIO B. Reproduces the sound characteristics of the “Kim Novak Theater” and creates 5 sets of virtual speakers surrounding the listener at a 30°...

  • Page 27: Understanding The Multi-Channel Surround Displays

    Understanding the Multi-Channel Surround Displays OPTICAL COAXIAL AC-3RF MPEGDTSDUAL !™ !¡ 1 OPTICAL Lights up when the source signal is a digital signal being input through the OPTICAL terminal. 2 COAXIAL Lights up when the source signal is a digital signal being input through the COAXIAL terminal.
  • Page 28 Understanding the Multi-Channel Surround Displays Playback channel display The display shows which channels are being played back and which speakers are being used. The letters (L, C, R, etc.) light to show the channels being played back. The boxes around the letters light to show which speakers are being used. The display varies depending on the number of speakers connected (“Speaker Setup and Playback Channel Display”...

  • Page 29: Settings And Adjustments

    Settings and Adjustments This chapter describes how to use the menu operations to change various settings, adjust the sound fields, and customize various aspects of the control amplifier’s functionality. Using the Menus MAIN MENU STANDBY VIDEO 1 VIDEO 2 VIDEO 3 TAPE MD/DAT TUNER PHONO MAIN MENU...

  • Page 30: Menu Function Table

    Menu Function Table Menus (Push MAIN MENU) Parameters (Turn MENU) <SP SETUP> FRONT SP [LARGE] CENTER SP [LARGE] REAR SP [LARGE] SUB WOOFER [YES] FRONT 5.0 meter CENTER 5.0 meter REAR 3.5 meter S.W 5.0 meter S.W PHASE [NORMAL] REAR POSI. [BEHIND] REAR HIGHT [LOW] FRONT SP >...
  • Page 31 Menus (Push MAIN MENU) Parameters (Turn MENU) <SURROUND> SURR. EFFECT 100% WALL S____|____H REVERB S____|____L BASS +0 dB ------- BASS ??? Hz ------- MID +0 dB ------- MID [WIDE] ------- MID ??? Hz ------- TREBLE +0 dB ------- TREBLE ??? Hz ------- <LEVEL>...

  • Page 32: Adjusting The Speaker Settings

    Adjusting the Speaker Settings <SP SETUP> See “Multi-Channel Surround Setup” on page 18 for details on the parameters available in the SP SETUP menu. p Front speaker size (FRONT SP) Initial setting : LARGE p Center speaker size (CENTER SP) Initial setting : LARGE p Rear speaker size (REAR SP) Initial setting : LARGE...
  • Page 33 p Front speaker treble adjustment (Level/ Frequency) FRONT TREBL +XX.XdB FRONT TREBL XXXHz Adjust as described in “Front speaker bass adjustment”. • The level can be adjusted ±10 dB in 0.5 dB steps. • The frequency can be adjusted from 1.0 kHz to 10 kHz in 23 steps.

  • Page 34: Customizing Sound Fields

    Customizing Sound Fields <SURROUND> The SURROUND menu contains parameters that let you customize various aspects of the current sound field. The settings available in this menu are stored individually for each sound field. p Effect Level SURR.EFFECT XXX% Initial setting : (depends on sound mode) This parameter lets you adjust the “presence”...

  • Page 35: Adjusting The Speaker Levels

    Adjusting the Speaker Levels <LEVEL> The LEVEL menu contains parameters that let you modify the output level of each speaker and perform a variety of other adjustments to control the sound mix. The settings available in this menu effect all the sound fields. Most of these settings can also be adjusted directly using the remote.
  • Page 36 Adjusting the Speaker Levels <LEVEL> p Dynamic range compressor D. RANGE COMP STD Initial setting : OFF Lets you compress the dynamic range of the sound track. This may be useful when you want to watch movies at low volumes late at night. •...
  • Page 37 Adjustable Parameters for Each Sound Field Menu Sound field MODE NORMAL SURROUND CINEMA STUDIO A CINEMA STUDIO B CINEMA STUDIO C NIGHT THEATER MONO MOVIE STEREO MOVIE V. MULTI REAR V. MULTI DIMENSION V. THEATER A V. THEATER B V. THEATER C V.

  • Page 38: Other Settings

    (*2) RM-PP402 is usually not available at stores. Please contact your authorized Sony dealer or authorized Sony service center. (*3) You can use 5.1CH button instead of LD button when you use RM-PP402 in case of using this amplifier.

  • Page 39: Other Operations

    Other Operations This chapter describes the operations necessary to store your custom equalization and surround settings for instant recall. MAIN MENU STANDBY VIDEO 1 VIDEO 2 VIDEO 3 TAPE MD/DAT TUNER PHONO MAIN MENU MENU + / – SP SET UP EQ SURR LEVEL CUSTOM PHONES...

  • Page 40: Creating Custom Equalizer Settings

    Creating Custom Equalizer Settings Any changes you make to the preset equalizers (EQ PRESET 1~5) are stored automatically. Press EQUALIZER BANK repeatedly to select the equalizer you want to adjust (EQ PRESET 1~5). Press MAIN MENU repeatedly to display “<EQUALIZER>”. Turn MENU to select the desired parameter, then turn +/–...

  • Page 41: Control-A1 Control System

    • CDP-CX151 Not compatible • CDP-CX153 Can be connected* * Use the Sony RK-G139HG (1 m) monaural mini-plug ˜ stereo mini-plug connecting cord or a similar cord (less than 2 meters long). To the CONTROL A To the CONTROL A1...
  • Page 42 Automatic function selection When you connect a CONTROL A1 compatible Sony amplifier (or receiver) to other Sony components using monaural mini-plug cords, the function selector on the...

  • Page 43: Additional Information

    Also, see “Checking the connections” on page 17 to verify that the connections are correct. Should any problem persist, consult your nearest Sony dealer. There’s no sound or only a very low-level sound is heard.
  • Page 44 Troubleshooting No sound or only a very low-level sound is heard from the rear speakers. / Make sure the sound field function is on (press AUTO FORMAT). / Adjust the speaker volume (see page 22). / Make sure the rear speaker size parameter is set to either SMALL or LARGE (see page 18).

  • Page 45: Specifications

    Specifications Audio section Harmonic distortion Less than 0.05% (with sound field, and equalizer bypassed) Frequency response PHONO: 20 Hz ~ 20 kHz RIAA ±0.5 dB LINE (TUNER, CD, MD/DAT, TAPE, TV (TV/DBS), DVD, LD, VIDEO 1, 2, and VIDEO 3): 20 Hz ~ 20 kHz +0/–0.2 dB (with sound field, and...
  • Page 46 Specifications Video section Inputs 1 Vp-p 75 ohms Outputs 1 Vp-p 75 ohms S video inputs Luminance: 1 Vp-p 75 ohms Chroma: 0.286 Vp-p 75 ohms S video outputs Luminance: 1 Vp-p 75 ohms Chroma: 0.286 Vp-p 75 ohms General Power requirements European models : 230 V AC, 50/60Hz...

  • Page 47: Glossary

    Digital Cinema Sound This is the generic name of the surround sound produced by digital signal processing technology developed by Sony. Unlike previous surround sound fields mainly directed at the reproduction of music, Digital Cinema Sound is designed specifically for the enjoyment of movies.

  • Page 48: Video Signal Block Diagram

    Video Signal Block Diagram VIDEO VIDEO3 VIDEO2 VIDEO1 S-VIDEO VIDEO3 VIDEO2 VIDEO1 VIDEO SELECT PROCESSOR PROCESSOR PROCESSOR ON/OFF VIDEO1 MUTE VIDEO2 MUTE VIDEO3 MUTE MONITOR MUTE VIDEO DC VIDEO VIDEO3 REC DRIVER VIDEO VIDEO2 REC DRIVER VIDEO VIDEO1 REC DRIVER VIDEO MONITOR 1 DRIVER...

  • Page 49: Index

    Index AC-3. See Dolby Digital (AC-3) Adjusting brightness of the display 38 equalizer 32 speaker volumes 22 surround parameters 37 Basic operations 12~15 Battery 4 Changing effect level 34 Checking the connections 17 Clearing control amplifier’s memory 17 Connecting. See Hookups Customizing sound fields 34 Digital Cinema Sound 47 Dolby Digital (AC-3) 47...
  • Page 50 N’utilisez pas de tampon abrasif, poudre à récurer ou solvant, comme de l’alcool ou de la benzine. En cas de question ou de problème concernant l’amplificateur de contrôle, consultez le revendeur Sony le plus proche.
  • Page 51 Au sujet de ce manuel Les instructions de ce mode d’emploi sont destinées au modèle TA-E9000ES. Vérifiez le numéro de votre modèle dans le coin inférieur droit du panneau avant. Sauf indication contraire, le modèle européen est le modèle auquel se réfèrent les illustrations dans ce mode d’emploi. Toute différence de fonctionnement est clairement indiquée dans le texte, par exemple,“...

  • Page 52: Raccordement Des Appareils

    Raccordement des appareils Ce chapitre explique comment raccorder divers appareils audio et vidéo à l’amplificateur de contrôle. Veuillez lire les paragraphes concernant les appareils que vous avez avant de les raccorder à l’amplificateur de contrôle. Déballage Vérifiez si vous avez bien reça les accessoires avec l’appareil: •...

  • Page 53: Raccordement D'un Amplificateur De Puissance

    Raccordement d’un amplificateur de puissance Raccordez les prises d’entrée arrière, centrale et avant de votre amplificateur de puissance 5 canaux (TA-N9000ES Sony, etc.) aux prises PRE OUT de l’amplificateur de contrôle. Pour les détails, reportez-vous au mode d’emploi fourni avec votre amplificateur de puissance.

  • Page 54: Raccordement D'appareils Numériques

    Raccordement d’appareils numériques Reliez les prises de sortie numérique de votre lecteur DVD, LD et tuner TV (etc.) aux prises d’entrée numérique de l’amplificateur de contrôle pour restituer chez vous le son surround multicanaux d’un cinéma. Si votre lecteur LD (ou LD/DVD) est muni d’une prise de sortie AC-3 RF OUT, veillez à...
  • Page 55 Reliez la prise de sortie numérique de votre platine MD ou DAT à la prise d’entrée numérique de l’amplificateur de contrôle et la prise d’entrée numérique de la platine MD ou DAT à la prise de sortie numérique de l’amplificateur de contrôle. Ces liaisons vous permettent d’effectuer des enregistrements numériques de CD et d’émissions de télévision.

  • Page 56: Raccordement D'appareils Audio

    Raccordement d’appareils audio Lecteur CD OUTPUT INPUT ç ç MIC IN AC-3 RF OPTICAL COAXIAL OPTICAL OPTICAL ANALYZER MD/DAT SIGNAL GND REC OUT REC OUT PHONO TUNER MD/DAT TAPE Tourne-disque (Type à cellule MM seulement) Remarque sur le raccordement des appareils audio Si votre tourne-disque a un fil de terre, raccordez-le à...

  • Page 57: Raccordement D'appareils Vidéo

    Raccordement d’appareils vidéo Remarque sur le raccordement des appareils vidéo Vous pouvez raccorder les prises de sortie audio du téléviseur aux prises TV (TV/DBS) AUDIO IN de l’amplificateur de contrôle pour appliquer les effets sonores au son du téléviseur. Dans ce cas, ne reliez pas la prise de sortie vidéo du téléviseur à...

  • Page 58: Autres Raccordements

    “CD 1” et à raccorder le changeur aux prises CD de l’amplificateur de contrôle. Mais si vous avez un changeur CD Sony avec prises VIDEO OUT, réglez le mode de commande sur “CD 2” et raccordez le changeur aux prises VIDEO 2 de l’amplificateur de contrôle.
  • Page 59 CTRL S OUT du moniteur à la prise MONITOR CTRL S IN de l’amplificateur de contrôle. Vous pouvez ainsi mettre votre moniteur TV Sony automatiquement sous tension à la mise sous tension de l’amplificateur de contrôle avec la télécommande fournie.

  • Page 60: Nomenclature Et Opérations Élémentaires

    Nomenclature et opérations élémentaires Ce chapitre vous indique l’emplacement et la fonction des touches et commandes du panneau avant et des prises variées du panneau arrière. Il décrit aussi les opérations élémentaires. Description des éléments du panneau avant 1 Commutateur U Sert à...
  • Page 61 !£ STANDBY MAIN MENU MENU + / – PHONES !§ !¢ !∞ 4 Touche AUDIO SPLIT Appuyez sur cette touche pour sélectionner et reproduire une source audio en combinaison avec l’appareil sélectionné. 1 Tournez INPUT SELECTOR pour sélectionner un appareil vidéo.
  • Page 62 Description des éléments du panneau avant 6 Commande MASTER VOLUME Après avoir mis l’appareil sélectionné sous tension, tournez cette commande pour régler le volume. 7 Prise PHONES Utilisez cette prise pour raccorder un casque stéréo. Le raccordement d’un casque coupe la sortie des prises PRE OUT.

  • Page 63: Description Des Éléments Du Panneau Arrière

    Raccordez ces prises à votre/vos amplificateur(s) de puissance (voir page 5). 8 Prises S-LINK Utilisez ces prises pour raccorder d’autres appareils Sony (voir page 10). 9 Prise RS-232 Pour l’utilisation avec des mises à jour ultérieures. 0 Prise ANALYZER Pour l’utilisation avec des mises à jour ultérieures.

  • Page 64: Utilisation Du Son Surround

    Utilisation du son surround Ce chapitre indique comment positionner chaque enceinte, et comment régler vos enceintes pour obtenir un son surround multicanaux. Il indique aussi comment régler l’amplificateur de contrôle pour obtenir un son surround. Vous bénéficierez aussi d’un son surround multicanaux à...

  • Page 65: Avant D'utiliser L'amplificateur De Contrôle

    Avant d’utiliser l’amplificateur de contrôle Avant de mettre l’amplificateur de contrôle sous tension Assurez-vous que: • Vous avez tourné la commande MASTER VOLUME complètement vers la gauche (position 0). Annulation de la mémoire de l’amplificateur de contrôle La première fois que vous utilisez l’amplificateur de contrôle, ou si vous voulez supprimer tous les préréglages effectués, annulez la mémoire de l’amplificateur de contrôle en procédant de la façon suivante.

  • Page 66: Configuration Du Surround Multicanaux

    Configuration du surround multicanaux Pour obtenir le meilleur son surround possible, toutes les enceintes doivent être à égale distance de la position d’écoute (A). L’emplacement idéal des enceintes arrière est sur les deux côtés de la position d’écoute dans les zones indiquées en gris sur l’illustration.
  • Page 67 p Taille des enceintes avant FRONT SP [LARGE] Réglage initial : LARGE • Si vous raccordez des enceintes avant de grande taille qui restituent efficacement les basses fréquences, sélectionnez “LARGE”. Normalement, sélectionnez “LARGE”. • Si le son présente de la distorsion, ou s’il vous semble que les effets surround sont médiocres quand vous utilisez le son surround multicanaux, sélectionnez “SMALL”...
  • Page 68 Configuration du surround multicanaux p Distance de l’enceinte centrale CENTER XX.X meter Réglage initial : 5,0 mètres Réglez la distance de votre position d’écoute à l’enceinte centrale. • La distance de l’enceinte centrale peut être réglée par paliers de 0,1 mètre (1 pied) de 1 à 12 metres (3 à 40 pieds).
  • Page 69 p Hauteur des enceintes arrière* REAR HIGHT [LOW] Réglage initial : LOW Ce paramètre permet de désigner la hauteur des enceintes arrière pour employer de façon adéquate les champs sonores “VIRTUAL” du Digital Cinema Sound. Reportez- vous à l’illustration ci-dessous. •...
  • Page 70 Configuration du surround multicanaux p Fréquence de coupure des enceintes arrière REAR SP > XXXHz Réglage initial : > 80 Hz Ce paramètre vous permet de sélectionner la fréquence de coupure du filtre passe-bas des enceintes arrière (droite et gauche). •...

  • Page 71: Sélection D'un Champ Sonore

    Remarques • La balance arrière, le niveau central et le niveau arrière sont indiqués sur l’afficheur pendant le réglage. • Bien que ces réglages puissent aussi être effectués depuis le panneau avant avec les paramètres du menu LEVEL (quand le signal de test est fourni, l’appareil passe automatiquement au menu LEVEL), il est conseillé...
  • Page 72 “Kim Novak Theater” de Sony Pictures Entertainment. CINEMA STUDIO C Reproduit les caractéristiques sonores du studio d’arrangement musical de Sony Pictures Entertainment. NIGHT THEATER Permet d’obtenir une ambiance de cinéma lors de la visualisation de films à faible volume, en particulier la nuit.
  • Page 73 Champ sonore Effet VIRTUAL MULTI DIMENSION Emploie la représentation sonore 3D pour créer tout un éventail d’enceintes arrière virtuelles, positionnées plus haut que l’auditeur, à partir d’une seule paire d’enceintes arrière. Ce mode crée 5 paires d’enceintes virtuelles qui entourent l’auditeur à un angle de 30° environ d’élévation.
  • Page 74 Sélection d’un champ sonore Champ sonore Effet VIRTUAL SEMI-THEATER B Ajoute la représentation sonore 3D de VIRTUAL SEMI- MULTI DIMENSION à CINEMA STUDIO B. Reproduit les caractéristiques sonores du “Kim Novak Theater” et crée 5 paires d’enceintes virtuelles qui entourent l’auditeur à...

  • Page 75: Signification Des Diverses Indications Du Surround Multicanaux

    Signification des diverses indications du surround multicanaux OPTICAL COAXIAL AC-3RF MPEGDTSDUAL !™ !¡ 1 OPTICAL S’allume quand le signal source est un signal numérique fourni par la prise OPTICAL. 2 COAXIAL S’allume quand le signal source est un signal numérique fourni par la prise COAXIAL. 3 a DIGITAL Cet indicateur s’allume quand le champ sonore est activé...
  • Page 76 Signification des diverses indications du surround multicanaux Indication des voies de lecture L’afficheur indique les voies en cours de lecture et les enceintes utilisées. Les lettres (L, C, R, etc.) s’allument pour indiquer les voies reproduites. Les cadres qui entourent les lettres s’allument pour indiquer les enceintes qui sont utilisées. Les indications affichées dépendent du nombre d’enceintes raccordées (voir la colonne “Configuration des enceintes et indication des voies de lecture”...

  • Page 77: Réglages

    Réglages Ce chapitre décrit la façon d’utiliser les opérations du menu pour changer des réglages variés, ajuster les champs sonores, et personnaliser divers aspects de la fonctionnalité de l’amplificateur de contrôle. Utilisation des menus MAIN MENU STANDBY VIDEO 1 VIDEO 2 VIDEO 3 TAPE MD/DAT TUNER PHONO MAIN MENU...

  • Page 78: Tableau Des Fonctions Du Menu

    Tableau des fonctions du menu Menus (Appuyez sur Paramètres (Tournez Menu) MAIN MENU) <SP SETUP> FRONT SP [LARGE] CENTER SP [LARGE] REAR SP [LARGE] SUB WOOFER [YES] FRONT 5.0 meter CENTER 5.0 meter REAR 3.5 meter S.W 5.0 meter S.W PHASE [NORMAL] REAR POSI.
  • Page 79 Menus (Appuyez sur Paramètres (Tournez Menu) MAIN MENU) <SURROUND> SURR. EFFECT 100% WALL S____|____H REVERB S____|____L BASS +0 dB ------- BASS ??? Hz ------- MID +0 dB ------- MID [WIDE] ------- MID ??? Hz ------- TREBLE +0 dB ------- TREBLE ??? Hz ------- <LEVEL>...

  • Page 80: Réglage Des Paramètres D'enceinte

    Réglage des paramètres d’enceinte <SP SETUP> Voir “ Configuration du surround multicanaux” à la page 18 pour les détails sur les paramètres disponibles dans le menu SP SETUP. p Taille des enceintes avant (FRONT SP) Réglage initial : LARGE p Taille de l’enceinte centrale (CENTER SP) Réglage initial : LARGE p Taille des enceintes arrière (REAR SP) Réglage initial : LARGE...
  • Page 81 p Réglage des aigus des enceintes avant (niveau/ fréquence) FRONT TREBL +XX.XdB FRONT TREBL XXXHz Faites le réglage indiqué dans “Réglage des graves des enceintes avant”. • Le niveau peut être ajusté de ±10 dB par paliers de 0,5 dB. •...

  • Page 82: Personnalisation Des Champs Sonores

    Personnalisation des champs sonores <SURROUND> Le menu SURROUND contient des paramètres qui vous permettent de personnaliser différents aspects du champ sonore actuel. Les réglages disponibles dans ce menu sont stockés individuellement pour chaque champ sonore. p Niveau de l’effet SURR.EFFECT XXX% Réglage initial : (dépend du mode sonore) Ce paramètre sert à...

  • Page 83: Réglage Du Niveau Des Enceintes

    Réglage du niveau des enceintes <LEVEL> Le menu LEVEL contient des paramètres qui vous permettent de modifier le niveau de sortie de chaque enceinte et effectuer une série d’autres réglages variés pour contrôler le mixage du son. Les réglages disponibles dans ce menu affectent tous les champs sonores.
  • Page 84 Réglage du niveau des enceintes <LEVEL> p Compression de la plage dynamique D. RANGE COMP STD Réglage initial : OFF (désactivé) Permet de comprimer la plage dynamique de la piste sonore, ce qui peut être utile pour regarder des films à bas volume la nuit.
  • Page 85 Paramètres réglables pour chaque champ sonore Menu Champ sonore MODE Désactivé NORMAL SURROUND CINEMA STUDIO A CINEMA STUDIO B CINEMA STUDIO C NIGHT THEATER MONO MOVIE STEREO MOVIE V. MULTI REAR V. MULTI DIMENSION V. THEATER A V. THEATER B V.

  • Page 86: Autres Réglages

    • 2WAY + 2WAY : Si vous sélectionnez ce mode, vous pourrez faire fonctionner l’amplificateur par une télécommande (*1) unidirectionnelle en plus de la télécommande fournie. Il est conseillé d’utiliser une télécommande Sony RM- (*2)(*3) PP402 comme télécommande unidirectionnelle. (*1) Vous pouvez programmer les codes de télécommande de la...

  • Page 87: Autres Opérations

    Autres opérations Ce chapitre décrit les opérations nécessaires pour enregistrer vos réglages personnalisés d’égalisation et d’effets surround pour un rappel immédiat. MAIN MENU STANDBY VIDEO 1 VIDEO 2 VIDEO 3 TAPE MD/DAT TUNER PHONO MAIN MENU MENU + / – SP SET UP EQ SURR LEVEL CUSTOM...

  • Page 88: Création De Courbes D'égalisation Personnalisées

    Création de courbes d’égalisation personnalisées Tout changement apporté aux égaliseurs préréglés (EQ PRESET 1~5) est enregistré automatiquement. Appuyez sur EQUALIZER BANK à plusieurs reprises pour sélectionner l’égaliseur dont vous souhaitez changer la courbe (EQ PRESET 1~5). Appuyez sur MAIN MENU à plusieurs reprises pour afficher “<EQUALIZER>”.

  • Page 89: Système De Commande Control-A1

    A l’heure actuelle, les branchements CONTROL A1 entre un lecteur CD, un amplificateur (ampli-tuner), une platine MD et une platine à cassette Sony autorisent la sélection automatique des fonctions et l’enregistrement synchronisé. A l’avenir, les branchements CONTROL A1 agiront comme un bus multifonctions, rendant possible le contrôle de diverses fonctions de chaque appareil.
  • Page 90 Sélection automatique de fonction Lorsque vous raccordez un amplificateur (ou ampli-tuner) Sony compatible CONTROL A1 à d’autres appareils Sony à l’aide de cordons à minifiche monophonique, le sélecteur de fonction de l’amplificateur (ou ampli-tuner) commute automatiquement l’entrée correcte quand vous appuyez sur la touche de lecture d’un des appareils...

  • Page 91: Informations Complémentaires

    à “Vérification des raccordements” à la page 17 pour voir si toutes les liaisons sont correctes. Si le problème persiste, consultez votre revendeur Sony. Pas de son ou son extrêmement faible. / Vérifiez que toutes les prises sont enfoncées à...
  • Page 92 Guide de dépannage Pas de son ou son très faible en provenance des enceintes arrière. / Assurez-vous que le champ sonore a été activé (appuyez sur AUTO FORMAT). / Réglez le volume des enceintes (voir page 22). / Assurez-vous que la taille de l’enceinte centrale a été...

  • Page 93: Spécifications

    Spécifications Section audio Distorsion harmonique Inférieure à 0,05% (avec champs sonore et égaliseur contournés) Réponse en fréquence PHONO: 20 Hz ~ 20 kHz RIAA ±0,5 dB LINE (TUNER, CD, MD/DAT, TAPE, TV (TV/DBS), DVD, LD, VIDEO 1, 2 et 3): 20 Hz ~ 20 kHz +0/–0,2 dB (avec champ sonore et...
  • Page 94 Spécifications Section vidéo Entrées 1 Vc-c 75 ohms Sorties 1 Vc-c 75 ohms Entrées S-vidéo Luminance: 1 Vp-p, 75 ohms Chrominance: 0,286 Vp-p, 75 ohms Sorties S-vidéo Luminance: 1 Vp-p, 75 ohms Chrominance: 0,286 Vp-p, 75 ohms Généralités Alimentation Modèles pour l’Europe: 230 V CA, 50/60 Hz Modèles pour les Etats- Unis et le Canada:...

  • Page 95: Glossaire

    C’est le nom générique du son surround produit par une technologie du traitement numérique du signal mise au point par Sony. A la différence des autres champs sonores surround qui servent surtout pour la reproduction de la musique, le Digital Cinema Sound est avant tout conçu...

  • Page 96: Schéma Général Des Signaux Vidéo

    Schéma général des signaux vidéo VIDEO VIDEO3 VIDEO2 VIDEO1 S-VIDEO VIDEO3 VIDEO2 VIDEO1 VIDEO SELECT PROCESSOR PROCESSOR PROCESSOR ON/OFF VIDEO1 MUTE VIDEO2 MUTE VIDEO3 MUTE MONITOR MUTE VIDEO DC VIDEO VIDEO3 REC DRIVER VIDEO VIDEO2 REC DRIVER VIDEO VIDEO1 REC DRIVER VIDEO MONITOR 1...

  • Page 97: Index

    Index A, B AC-3. Voir Dolby Digital (AC-3) Accessoires fournis 4 Annulation de la mémoire de l’amplificateur de contrôle 17 Champ sonore paramètres réglables 37 personnalisation 34 préprogrammé 23~26 réinitialisation 38 sélection 23 Changement du niveau de l’effet 34 Copie. Voir Enregistrement Déballage 4 Digital Cinema Sound 47 Dolby Digital (AC-3) 47...
  • Page 100 Sony Corporation Printed in Japan...
