Summary of Contents for Sony CAS-1
-
Page 1: Operating Instructions

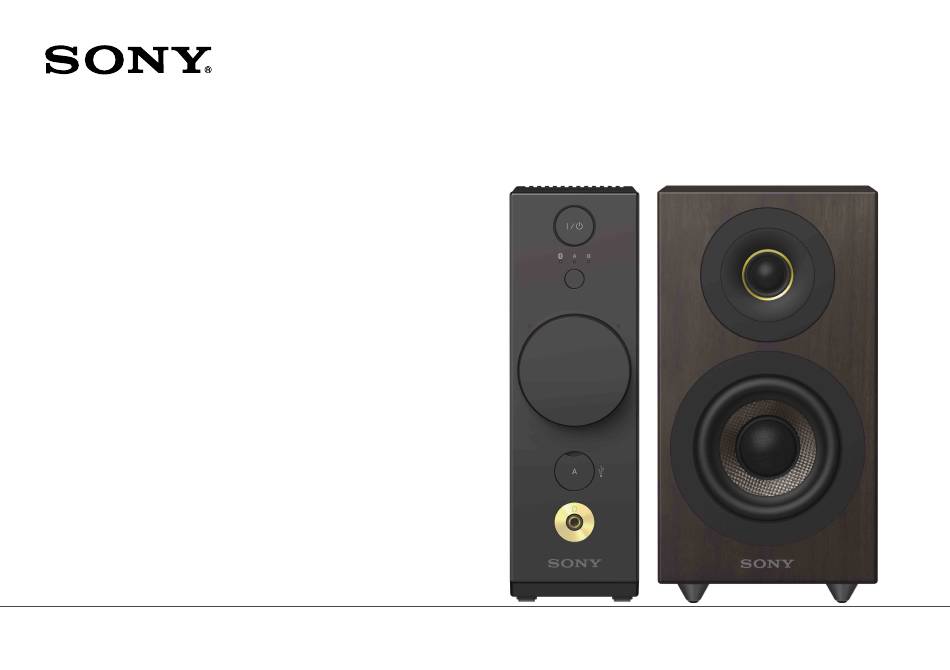

Compact Audio System Operating Instructions Manuel d’instructions CAS-1... -
Page 3: Table Of Contents
Table of contents / Table des matières What’s in the box / Contenu de la boîte Set up / Configuration Connection / Raccordement Playback / Lecture Unique playback of Walkman and smartphone / Lecture unique d’un Walkman ou téléphone intelligent Part Names / Noms des pièces Refer to the supplied “Precautions / Troubleshooting”... -
Page 4: What's In The Box Contenu De La Boîte
What’s in the box Contenu de la boîte Main unit (1) AC adapter (1) AC cord (1) Remote control (button battery included) (1) Appareil principal (1) Adaptateur CA (1) Cordon CA (1) Télécommande (pile bouton incluse) (1) Speaker (2) Speaker cord (2) Speaker base (2) Spike (Large) (4) USB cable (1) - Page 5 Prepare the remote control Pull out the insulating sheet of the battery in the remote control. Préparation de la télécommande Retirez la feuille de protection de la pile de la télécommande. Insulating sheet Feuille de protection...
-
Page 6: Set Up / Configuration
Set up Configuration Basic installation • Separate the right and left speakers (either speaker can be used as left or right). • Place a supplied speaker base under each speaker. • Peel the seals off from the bottom of the speakers. Using the speaker base Installation de base Utilisation de la base d’enceinte Turn the side with the grips down. - Page 7 Changing the spikes Remplacement des pointes To enjoy better quality sound on a desk • Tilt the speakers by changing to the supplied spikes (large). • Place the speakers 70 cm - 75 cm apart. • Position the speakers facing inwards. Pour apprécier un son de meilleure qualité sur un bureau • Inclinez les enceintes en installant les pointes (larges) fournies.
-
Page 8: Connection Raccordement
Connection Raccordement Connect the speaker cords to the speaker terminals, matching the polarities (/). Raccordez les câbles d’enceinte aux bornes d’enceinte, en faisant correspondre les polarités (/). Right speaker (R) Enceinte droite (R) Marked with a black line Marqué... - Page 9 Left speaker (L) Enceinte gauche (L) Speaker cord (supplied) Speaker cord (supplied) Câble d’enceinte (fourni) Câble d’enceinte (fourni) ...
-
Page 10: Turning On The Unit
Connection Turning on the unit Raccordement Mise en marche de l’appareil AC cord (supplied) Cordon CA (fourni) AC adapter (supplied) Adaptateur CA (fourni) Point the remote at the (on/standby) button on the front of the unit when you operate it. Pointez la télécommande vers la touche ... - Page 11 The unit uses LED to inform you of the volume level and the mute status. For details, see page 29. L’appareil utilise un témoin DEL pour vous indiquer le niveau de volume et l’état de la fonction de sourdine. Pour plus de détails, reportez-vous à la page 29. The circular indents mark the minimum and maximum volume levels.
-
Page 12: Playback Lecture
Playback Listening to music by connecting your device Lecture Écoute de la musique en raccordant votre périphérique Select the appropriate way for your device from the following. Sélectionnez la méthode appropriée pour votre périphérique parmi les suivantes. NFC function built-in iPhone / Smartphone / Walkman Fonction NFC intégrée iPhone / Téléphone intelligent /... - Page 13 USB flash drive PC / Mac Clé USB à mémoire flash PC / Mac Connecting a USB flash drive Connection via a USB cable Raccordement d’une clé USB à Raccordement via un câble USB mémoire flash B (USB-B) port ...
- Page 14 Listening to music on a smartphone or a Walkman with Playback NFC function Lecture Écoute de la musique d’un téléphone intelligent ou Walkman avec fonction NFC NFC (Near Field Communication) Activate NFC on your device and touch the NFC is a technology for short-range wireless unit with it.
- Page 15 Complete the BLUETOOTH connection by Play back music on your device with a following the on-screen instructions on music playback app. your device. You can use SongPal for playing back music (page 34). The BLUETOOTH input LED stops flashing and remains lit Effectuez la lecture de la musique sur when the BLUETOOTH connection is established.
- Page 16 Listening to music on an iPhone, a smartphone or a Playback Walkman Lecture Écoute de la musique d’un iPhone, téléphone intelligent ou Walkman Pair your device with the unit (first time only). Turn on BLUETOOTH on your device, then place it within 1 m of the unit. To listen to music via BLUETOOTH, pair your device with the unit according to the following procedure.
- Page 17 If a passcode is required, enter “0000.” Appuyez sur la touche PAIRING pour régler l’appareil en mode de jumelage. Réglez votre périphérique en mode de jumelage et sélectionnez « CAS-1 » dans la Le témoin DEL d’entrée BLUETOOTH commence à clignoter rapidement. liste de périphériques BLUETOOTH.
- Page 18 Listening to music on an iPhone, a smartphone or a Walkman Écoute de la musique d’un iPhone, téléphone intelligent ou Walkman Wait until the BLUETOOTH input LED stops Play back music on your device with a flashing and remains lit. music playback app.
- Page 19 The BLUETOOTH input LED starts flashing. Appuyez sur la touche (BLUETOOTH) de la télécommande. Select “CAS-1” from the paired device list on your Le témoin DEL d’entrée BLUETOOTH commence à device. clignoter. Wait until the BLUETOOTH input LED of the unit Sélectionnez « CAS-1 »...
- Page 20 Playback Listening to music in a USB flash drive Lecture Écoute de la musique d’une clé USB à mémoire flash Press the USB-A button. Open the cover of the A (USB-A) port. The USB-A input LED flashes, then remains lit. Ouvrez le couvercle du port A (USB-A).
- Page 21 Connect a USB flash drive. Play back music by using the / / / buttons. The USB-A input LED stops flashing and remains lit when reading of the USB flash drive is complete. Effectuez la lecture de la musique en Raccordez une clé...
- Page 22 Appuyez sur la touche USB-B. be downloaded and installed manually. Le témoin DEL d’entrée USB-B s’allume. Access the URL below and input “CAS-1” in the search window. Then click [Drivers & Software], and download drivers for CAS-1. For procedures of driver installation and app operation, refer to the same URL.
- Page 23 Raccordez l’ordinateur au port B (USB-B) software. de l’appareil à l’aide du câble USB fourni. Set the sound device setting of your computer to “Sony Windows Vista* : Le pilote logiciel approprié doit être Audio,” or apply settings that are mentioned in “To play téléchargé...
- Page 24 Set the audio output setting to [Sony Audio Driver]. “Sony | Music Center for PC”: On the toolbar, click [Tools] – [Settings] – [Audio output settings] in this order, then set [ASIO] to [Sony Audio Driver]. “Hi-Res Audio Player”: On the toolbar, click...
- Page 25 Pour effectuer la lecture de fichiers Audio Installez « Sony | Music Center for PC » ou « Hi-Res Audio Player » sur votre ordinateur. haute résolution de votre ordinateur Visitez le site Web à l’adresse URL ci-dessous. Sur le Réglez le paramètre de sortie audio du logiciel de site Web, saisissez « CAS-1 »...
-
Page 26: Unique Playback Of Walkman And Smartphone Lecture Unique D'un Walkman Ou Téléphone Intelligent
Playback Unique playback of Walkman and smartphone Lecture Lecture unique d’un Walkman ou téléphone intelligent To play back Hi-Res Audio files on your Pour effectuer la lecture des fichiers Audio device* with their original sound quality haute résolution de votre périphérique* avec leur qualité... - Page 27 To play back music on Walkman while Pour effectuer la lecture de la musique d’un charging Walkman pendant la charge Connect your device to the unit with a USB cable (not Raccordez votre périphérique à l’aide d’un câble USB supplied) that is appropriate for both the A (USB-A) (non fourni) approprié...
-
Page 28: Part Names / Noms Des Pièces
Part Names Unit (front/top) Noms des pièces Appareil (avant/dessus) N-Mark (page 14) Symbole N (page 14) (on/standby) button / Touche (marche/veille) / Remote sensor Capteur de télécommande Input LED indicators Témoins DEL d’entrée Indicates the state of selected input Indiquent l’état de la source d’entrée source. - Page 29 LED status indicators Témoins DEL d’état Indique le niveau de volume à l’aide de la Indicates volume level by lighting position. position d’éclairage. Flashes constantly when sound muted. Clignote constamment lorsque le son est en Flashes three times when the maximum or sourdine.
- Page 30 Part Names Unit (back) Noms des pièces Appareil (arrière) (headphones) GAIN switch Commutateur (casque Sets the gain level for your d’écoute) GAIN headphones. Select HI when the Permet de régler le niveau de gain sound is low, or select LOW when pour votre casque d’écoute.
- Page 31 Speaker Enceinte Tweeter Woofer Duct Terminals (page 8) Spikes (page 7) Haut-parleur d’aigus Haut-parleur de graves Évent Bornes (page 8) Pointes (page 7)
-
Page 32: Remote Control
Part Names Remote control Noms des pièces Télécommande (on/standby) button (page Touche (marche/veille) (page 10) Input buttons (page 20, 22) Touches d’entrée (page 20, / / / (skip back / Touches ... - Page 33 PAIRING button (page 17) Touche PAIRING (page 17) BT (BLUETOOTH) STANDBY BT (BLUETOOTH) STANDBY When set to on, the unit turns on Lorsque la fonction est activée, l’appareil automatically by making a BLUETOOTH s’allume automatiquement lors de connection from a BLUETOOTH device l’établissement d’une connexion (BLUETOOTH STANDBY).
- Page 34 SongPal, reportez-vous à la section http://info.songpal.sony.net/help/ d’aide de SongPal. * SongPal has been updated and released as Sony | http://info.songpal.sony.net/help/ Music Center. Sony | Music Center is compatible * SongPal a été mise à jour et distribuée sous le nom with the system.
- Page 36 4-578-132-14(1) ©2015 Sony Corporation Printed in China...
