Sony DSC-HX200 Service Manual

Sony DSC-HX200 Service Manual

Digital still camera
Hide thumbs Also See for DSC-HX200:

Advertisement

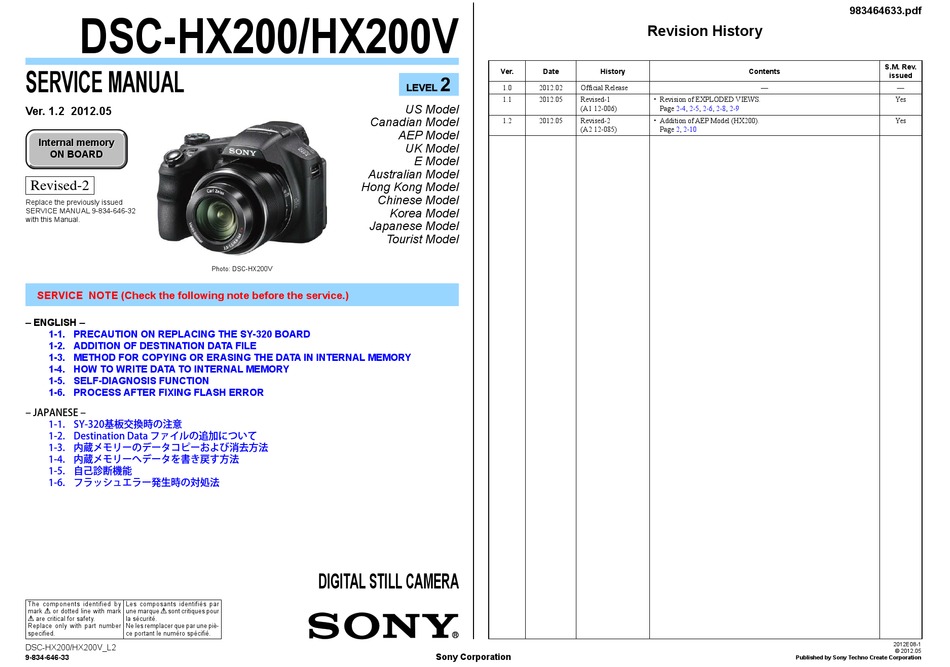

DSC-HX200/HX200V
SERVICE MANUAL
Ver. 1.2 2012.05
Internal memory
Internal memory
ON BOARD
ON BOARD
Revised-2
Replace the previously issued
SERVICE MANUAL 9-834-646-32
with this Manual.
SERVICE NOTE (Check the following note before the service.)
– ENGLISH –
1-1. PRECAUTION ON REPLACING THE SY-320 BOARD
1-2. ADDITION OF DESTINATION DATA FILE
1-3. METHOD FOR COPYING OR ERASING THE DATA IN INTERNAL MEMORY
1-4. HOW TO WRITE DATA TO INTERNAL MEMORY
1-5. SELF-DIAGNOSIS FUNCTION
1-6. PROCESS AFTER FIXING FLASH ERROR
‒ JAPANESE ‒
1-1. SY-320基板交換時の注意
1-2. Destination Data ファイルの追加について
1-3. 内蔵メモリーのデータコピーおよび消去方法
1-4. 内蔵メモリーへデータを書き戻す方法
1-5. 自己診断機能
1-6. フラッシュエラー発生時の対処法
The components identified by
Les composants identifiés par
mark 0 or dotted line with mark
une marque 0 sont critiques pour
0 are critical for safety.
la sécurité.
Replace only with part number
Ne les remplacer que par une piè-
specified.
ce portant le numéro spécifié.
DSC-HX200/HX200V_L2
9-834-646-33
Canadian Model
Australian Model
Hong Kong Model
Chinese Model
Korea Model
Japanese Model
Tourist Model
Photo: DSC-HX200V
DIGITAL STILL CAMERA
Ver.
Date
2
LEVEL
1.0
2012.02
1.1
2012.05
US Model
1.2
2012.05
AEP Model
UK Model
E Model
Sony Corporation

Revision History

History
Contents
Official Release
Revised-1
• Revision of EXPLODED VIEWS.
(A1 12-006)
Page 2-4, 2-5, 2-6, 2-8,
2-9
Revised-2
• Addition of AEP Model (HX200).
(A2 12-085)
Page 2,
2-10
983464633.pdf
S.M. Rev.
issued
Yes
Yes
2012E08-1
© 2012.05
Published by Sony Techno Create Corporation

Advertisement

loading

Summary of Contents for Sony DSC-HX200

  • Page 1: Revision History

    0 sont critiques pour 0 are critical for safety. la sécurité. Replace only with part number Ne les remplacer que par une piè- specified. ce portant le numéro spécifié. 2012E08-1 DSC-HX200/HX200V_L2 © 2012.05 Sony Corporation 9-834-646-33 Published by Sony Techno Create Corporation...
  • Page 2 Video: MPEG-4 AVC/H.264 Microphone: Stereo Audio: MPEG-4 AAC-LC 2ch Speaker: Monaural Exif Print: Compatible PRINT Image Matching III: Compatible Model information table Model DSC-HX200 DSC-HX200V Destination AEP, US, J CND, E, KR AEP, E, HK, AUS Color system NTSC NTSC TransferJet •...
  • Page 3 DIAGRAMMES SCHÉMATIQUES ET LA LISTE DES PIÈCES SONT サービス,点検時には次のことにご注意ください。 ARE CRITICAL TO SAFE OPERATION. REPLACE THESE COMPO- CRITIQUES POUR LA SÉCURITÉ DE FONCTIONNEMENT. NE REM- NENTS WITH SONY PARTS WHOSE PART NUMBERS APPEAR AS PLACER CES COMPOSANTS QUE PAR DES PIÈCES SONY DONT 1. 注意事項をお守りください。 無鉛半田について...
  • Page 4: Service Note

    Start the Adjust Manual in the Adjust Station and execute the “Angular velocity sensor sensitivity adj”. SY-320 BOARD (SIDE B) Destination Ver. window Type A: SE401 Type B: P: PITCH sensor sensitivity Y: YAW sensor sensitivity Note: The sensor sensitivity of SE401 of SY-320 board is written only repair parts. DSC-HX200/HX200V_L2...
  • Page 5 8) When the file has been successfully added, the following window opens. 9) Check the Destination Ver. window and confirm that the version has been updated. 5) Execute “DESTINATION DATA WRITE” in the Adjust tab of the Adjust manual. Click the [START] button. Destination Ver. window DSC-HX200/HX200V_L2...
  • Page 6 7) Disconnect the PC from the camera, and turn off the camera. (Settings) (Memory Card Tool) or (Internal Memory Tool) [Format] [OK] Note: By turning off the camera, the write enable setting is reset. Note Note that formatting permanently erases all data including even protected images. DSC-HX200/HX200V_L2...
  • Page 7 Turn power off and turn power on again. (GPS hardware error) Note 1: After repair, be sure to perform “1-6. PROCESS AFTER FIXING FLASH ERROR”. Note 2: Functions of codes with * mark are not provided in this unit. DSC-HX200/HX200V_L2...
  • Page 8 セットは,1台毎に異なる固有のID (USB Serial No.) を書き込んだ後,出荷されています。 新品の補修用基板には,このIDが書き込まれていないので,基板交換後にIDを入力する必要があります。 Adjust StationからAdjust Manualを起動させて 「USB SERIAL No. INPUT」 を実行させてください。 角速度センサ 補修用基板と交換する時,角速度センサ (SE401) の感度表示を書き留めてください。 Adjust StationからAdjust Manualを起動させて 「Angular velocity sensor sensitivity adj.」 を実行させてください。 SY-320 BOARD (SIDE B) Type A: SE401 Type B: P: PITCH感度表示 Y: YAW感度表示 Note:SY-320基板のSE401感度表示は補修用基板にしか記載されておりません。 DSC-HX200/HX200V_L2...
  • Page 9 1) 使用している Adjust manual の Destination Data ファイルが古い場合, Fig. 1 のようなウインドウが表示される。 [OK] ボタンをクリックする。 Fig. 1 2) Destination Data Write ウインドウが表示される。 Adjust manual の保持している Destination Data ファイル のバージョンを確認する。 4) 該当機種の Destination Data ファイルをダウンロードし,解凍する。 Destination Ver. ウインドウ 5) Adjust manual の Adjust タブにある, 「DESTINATION DATA WRITE」 を実行する。 [START] ボタンをクリックする。 DSC-HX200/HX200V_L2...
  • Page 10 – JAPANESE – 6) ウインドウ内の [File Update] ボタンをクリックする。 1-3. 内蔵メモリーのデータコピーおよび消去方法 内蔵メモリーのデータコピーまたは消去はホーム画面の操作から実行可能です。 (消去する場合は内蔵メモリーの初期化を行います。 ) Note1:SY-320基板交換の際は,基板交換前に内蔵メモリーのデータを消去して下さい。 Note2:SY-320基板交換の際は,基板交換後に内蔵メモリーのフォーマットおよび初期化を実行して下さい。 内蔵メモリーのコピー方法 7) ファイルを選択する画面が出るので,追加する Destination Data ファイルを選択し, [開く] ボタンをクリックする。 8) ファイルの追加が成功すると, 下記のような画面が出る。 内蔵メモリー、もしくはメモリーカードのフォーマット方法 9) Destination Ver. ウインドウを確認し,バージョンが更新されていることを確認する。 Destination Ver. ウインドウ DSC-HX200/HX200V_L2...
  • Page 11 1) Adjust StationからAdjust Manualを起動する。 LCD画面 (Write Enable Tool) ボタンをクリックする。 Activate Write Enable Mode ボタンをクリックする。 3.2 Hz点滅 詳細コード 対応者分類 ブロック分類 C :お客さま自身で対応 対応方法の違いにより分類 「1-5-3. 自己診断コード表」を参照 E :サービスエンジニア 例 で対応 13・・・メモリーカードをフォーマットする 32・・・電源を入れ直す 4) 設定の変更が終了すると,次のメッセージが表示されますので OK ボタンをクリックする。 5) ドライバを元に戻して、カメラとPCをマスストレージ接続する。 6) PCに読み出しておいたデータをカメラの内蔵メモリに書き込む。 7) カメラとPCの接続を解除し,カメラの電源をOFFにする。 注意: カメラの電源をOFFにすることにより,書き込み許可の設定が解除されます。 DSC-HX200/HX200V_L2...
  • Page 12 CN402 0,qaピン) を点検する。 レンズオーバーヒート (YAW) 異常なければYAW角速度センサ (SY-320基板SE401) 周辺の 回路を点検する。 光学手振れ補正ブロックの温度センサ (SY-320基板CN401 サーミスタの異常。 qgピン) を点検する。 フラッシュの充電異常。 フラッシュユニットを点検または交換する。 (Note 1) 内蔵メモリーの書き込み/消去動作不良 内蔵メモリー(SY-320基板IC201)を点検する。 SY-320基板とGP-056基板をつないでいるPL-056フレキシブ ル基板が切れていないか,また完全に挿入されているかを点 GPSハードウェア異常 検する。 フレキシブル基板に問題がない場合は,SY-320基板または GP-056基板の点検または交換をする。 加速度センサーハードウェア異常 電源を入れ直す。 (GPSハードウェア異常) 地磁気センサーハードウェア異常 電源を入れ直す。 (GPSハードウェア異常) Note 1:交換後は,必ず 「1-6. フラッシュエラー発生時の対処法」 を行って下さい。 Note 2:*マークのコードは本機には実装されていない機能です。 DSC-HX200/HX200V_L2 1-9E...
  • Page 13: Repair Parts List

    Front View Japanese model JE : Tourist Model KR : Korea model TW : Taiwan model 1 Rear Section • PD-466 Board Back View • PD-441 Flexible Board Right View Bottom View Link DISCHARGING OF THE CHARGING CAPACITOR ACCESSORIES ASSEMBLY DSC-HX200/HX200V_L2...
  • Page 14 Wrap insulating tape fully around the leads of the resistor to 小型のクリップを接続して作成します。 prevent electrical shock. 抵抗器は絶縁テープで完全に覆い電気ショックを受けな いようにしてください。 1 kΩ/1 W 1 kΩ/1 W 1 kΩ/1 W 1 kΩ/1 W Wrap insulating tape. Wrap insulating tape. ST-276 Flexible ST-276 Flexible Board Board ST-276 Flexible ST-276 Flexible C901 C901 Board Board DSC-HX200/HX200V_L2...
  • Page 15 RING (370), CAP (Note) 4-279-878-01 CUSHION (EYE SENSOR) 4-263-809-01 SHEET (CAP RING), ADHESIVE X-2581-259-1 VF ASSY (970) 4-279-877-01 RETAINER, MODULE 4-284-295-01 CUSHION (VF-R) 4-286-551-01 SHEET (VF), RADIATION A-1880-748-A SE-181 FLEXIBLE BOARD, COMPLETE (SERVICE) LCD902 1-811-013-11 LCD MODULE (FL0906) 2-635-562-31 SCREW (M1.7) DSC-HX200/HX200V_L2...
  • Page 16 HOLDER ASSY (370), SY (Note) SP901 1-825-945-71 LOUDSPEAKER (1.3CM) A-1871-567-A SY-320 BOARD, COMPLETE (SERVICE) (Note) 1-883-264-11 MS-463 FLEXIBLE BOARD 3-080-204-21 SCREW, TAPPING, P2 A-1864-700-A MS-485 BOARD, COMPLETE 4-270-079-01 SHEET (IC), RADIATION 4-279-788-01 PLATE (SY), GROUND 4-270-078-01 SHEET (CMOS), RADIATION (Note) DSC-HX200/HX200V_L2...
  • Page 17 FILTER BLOCK, OPTICAL (Note 3) 4-284-293-01 SHEET (LENS), RADIATION 交換時の注意 を必ずお読みください。 調整方法については Adjust manual の Noteタブにある 4-258-931-01 RUBBER (NY213B), SEAL 4-284-294-01 GASKET (CMOS) (Note 4) Adjustment items after replacing parts を参照してください。 3-080-204-21 SCREW, TAPPING, P2 3-086-156-11 SCREW B1.2 #155 3-080-204-31 SCREW, TAPPING, P2 DSC-HX200/HX200V_L2...
  • Page 18 Adjustment items after replacing parts を参照してください。 X-2583-792-1 CABINET (UPPER) ASSY (361) (HX200) (Note A-1821-592-A RL-110 FLEXIBLE BOARD, COMPLETE (Note 4-279-806-01 CUSHION (MICROPHONE) 4-279-805-01 RETAINER, AF 1-542-862-31 MICROPHONE UNIT 2-660-401-01 SCREW (M1.7), NEW TRU-STAR, P2 (HX200V) 3-080-204-21 SCREW, TAPPING, P2 DSC-HX200/HX200V_L2...
  • Page 19 COVER, BT TERMINAL BH001 1-780-064-21 BATTERY TERMINAL BOARD 4-279-812-11 COVER, ST (Note 1) 3-080-204-21 SCREW, TAPPING, P2 1-487-161-21 FLASH UNIT (Note 1) X-2581-251-1 BASE ASSY, ST A-1864-705-A PL-056 FLEXIBLE BOARD, COMPLETE 1-455-061-11 SOLENOID, PLUNGER (Note 1) 4-279-811-01 HOLDER, PL (Note 1) DSC-HX200/HX200V_L2...
  • Page 20 RING ASSY (370), LENS 4-419-725-01 RING (MK), ORNAMENTAL A-1864-702-A SE-183 BOARD, COMPLETE X-2583-793-1 CABINET (FRONT) ASSY (370) (Note) 1-967-758-11 CABLE, FLEXIBLE FLAT 4-279-790-01 PLATE, TRIPOD 4-279-792-01 SHEET (LCD) 4-142-509-01 FOOT, RUBBER 4-279-791-01 PLATE, MF GROUND 3-080-204-21 SCREW, TAPPING, P2 DSC-HX200/HX200V_L2...
  • Page 21 FRAME (L), STRAP 1-883-266-11 PD-441 FLEXIBLE BOARD (Note 1) 4-284-291-01 GASKET (SY) 4-284-296-01 SHEET, PD (Note 3) 4-279-851-01 PLATE, BLIND LCD901 A-1811-410-A DISPLAY MODULE (MD13-BSN) X-2584-174-1 CABINET (C) (370) ASSY, P (Note 1) 3-080-204-21 SCREW, TAPPING, P2 #140 2-635-562-01 SCREW (M1.7) DSC-HX200/HX200V_L2...
  • Page 22 INDONESIAN, THAI, ARABIC, PERSIAN) * 909 4-416-754-71 Instruction Manual (ENGLISH, SPANISH, PORTUGUESE) This item is supplied with the unit as an accessory, but is not prepared as a service part. Ref. No. Part No. Description (Not supplied) Rechargeable battery pack (NP-FH50) DSC-HX200/HX200V_L2 2-10E...
  • Page 23 RL-110 Flexible Board. the Plunger Solenoid Open the flash. Fold the flexible board as shown in figure, and install it with the cushion (AF). Cushion (AF) Claws Pins RL-110 Flexible Board Control Switch Block (SW63370) Orange Harness Close the flash. DSC-HX200/HX200V_L2...
  • Page 24 Hinge Cover (M) PD-441 Flexible Board P Cabinet (C) Assy 6 Fix the PD-441 Flexible Board as shown in the figure. Adhesive part Hinge Cover (R) 3 Install four screws. Screws PD-441 Flexible Board 9 Install one screw. Pins Screws DSC-HX200/HX200V_L2...
  • Page 25 [IR Cut Coated Side] [The Other Side] Imager side • The other surface The red coating is • Side view not reflected. The red belt is seen. • IR cut coating surface The red coating is reflected. Imager side DSC-HX200/HX200V_L2 3-3E...
