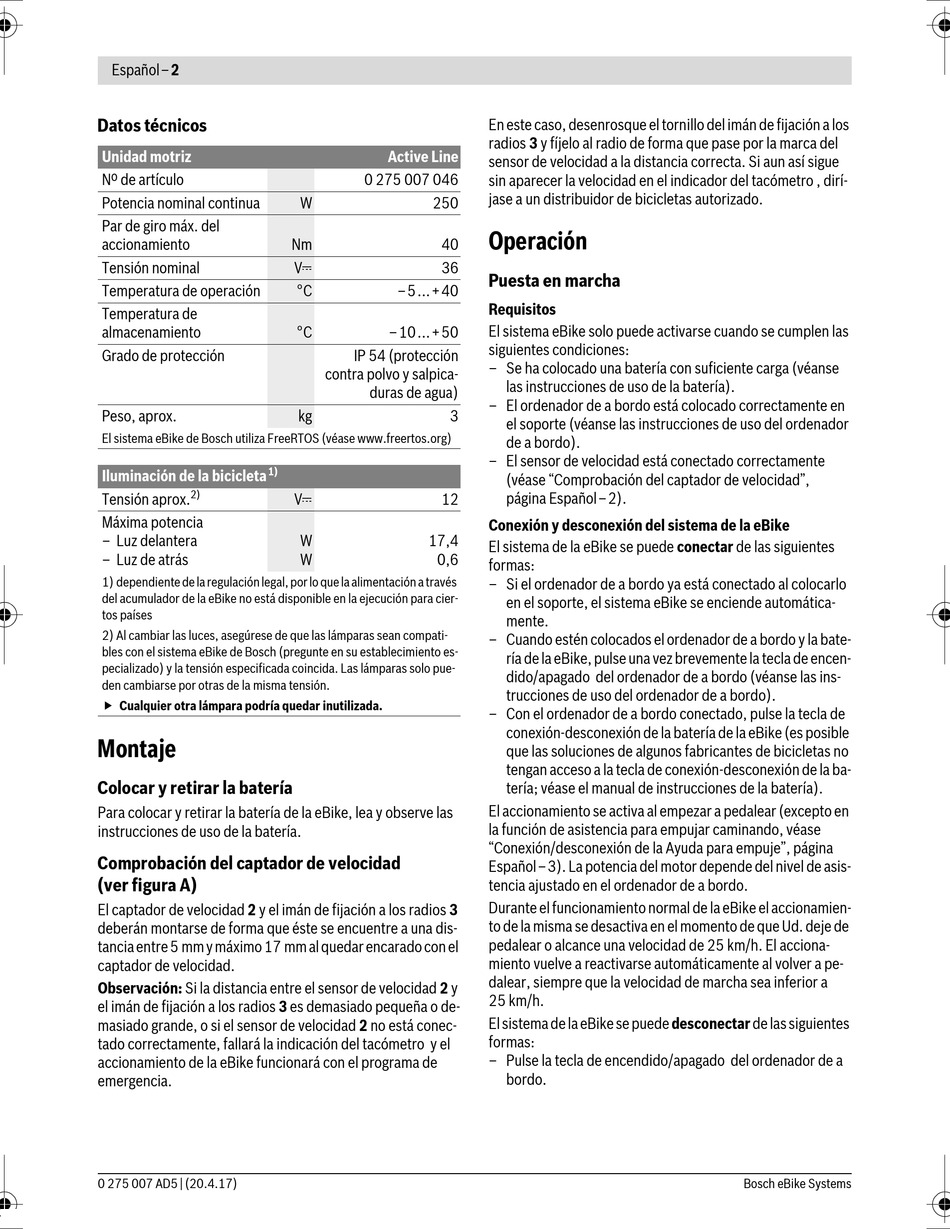

Español–2
Datos técnicos
Unidad motriz
Nº de artículo
Potencia nominal continua
Par de giro máx. del
accionamiento
Tensión nominal
Temperatura de operación
Temperatura de
almacenamiento
Grado de protección
Peso, aprox.
El sistema eBike de Bosch utiliza FreeRTOS (véase www.freertos.org)
Iluminación de la bicicleta
2)
Tensión aprox.
Máxima potencia
– Luz delantera
– Luz de atrás
1) dependiente de la regulación legal, por lo que la alimentación a través
del acumulador de la eBike no está disponible en la ejecución para cier-
tos países
2) Al cambiar las luces, asegúrese de que las lámparas sean compati-
bles con el sistema eBike de Bosch (pregunte en su establecimiento es-
pecializado) y la tensión especificada coincida. Las lámparas solo pue-
den cambiarse por otras de la misma tensión.
 Cualquier otra lámpara podría quedar inutilizada.

Montaje

Colocar y retirar la batería
Para colocar y retirar la batería de la eBike, lea y observe las
instrucciones de uso de la batería.
Comprobación del captador de velocidad
(ver figura A)
El captador de velocidad 2 y el imán de fijación a los radios 3
deberán montarse de forma que éste se encuentre a una dis-
tancia entre 5 mm y máximo 17 mm al quedar encarado con el
captador de velocidad.
Observación: Si la distancia entre el sensor de velocidad 2 y
el imán de fijación a los radios 3 es demasiado pequeña o de-
masiado grande, o si el sensor de velocidad 2 no está conec-
tado correctamente, fallará la indicación del tacómetro y el
accionamiento de la eBike funcionará con el programa de
emergencia.
0 275 007 AD5 | (20.4.17)
Active Line
0 275 007 046
W
Nm
V
°C –5...+40
°C –10...+50
IP 54 (protección
contra polvo y salpica-
duras de agua)
kg
1)
V
W
W
En este caso, desenrosque el tornillo del imán de fijación a los
radios 3 y fíjelo al radio de forma que pase por la marca del
sensor de velocidad a la distancia correcta. Si aun así sigue
sin aparecer la velocidad en el indicador del tacómetro , dirí-
jase a un distribuidor de bicicletas autorizado.
250
Operación
40
36
Puesta en marcha
Requisitos
El sistema eBike solo puede activarse cuando se cumplen las
siguientes condiciones:
– Se ha colocado una batería con suficiente carga (véanse
las instrucciones de uso de la batería).
– El ordenador de a bordo está colocado correctamente en
3
el soporte (véanse las instrucciones de uso del ordenador
de a bordo).
– El sensor de velocidad está conectado correctamente
(véase "Comprobación del captador de velocidad",
página Español–2).
12
Conexión y desconexión del sistema de la eBike
17,4
El sistema de la eBike se puede conectar de las siguientes
0,6
formas:
– Si el ordenador de a bordo ya está conectado al colocarlo
en el soporte, el sistema eBike se enciende automática-
mente.
– Cuando estén colocados el ordenador de a bordo y la bate-
ría de la eBike, pulse una vez brevemente la tecla de encen-
dido/apagado del ordenador de a bordo (véanse las ins-
trucciones de uso del ordenador de a bordo).
– Con el ordenador de a bordo conectado, pulse la tecla de
conexión-desconexión de la batería de la eBike (es posible
que las soluciones de algunos fabricantes de bicicletas no
tengan acceso a la tecla de conexión-desconexión de la ba-
tería; véase el manual de instrucciones de la batería).
El accionamiento se activa al empezar a pedalear (excepto en
la función de asistencia para empujar caminando, véase
"Conexión/desconexión de la Ayuda para empuje", página
Español–3). La potencia del motor depende del nivel de asis-
tencia ajustado en el ordenador de a bordo.
Durante el funcionamiento normal de la eBike el accionamien-
to de la misma se desactiva en el momento de que Ud. deje de
pedalear o alcance una velocidad de 25 km/h. El acciona-
miento vuelve a reactivarse automáticamente al volver a pe-
dalear, siempre que la velocidad de marcha sea inferior a
25 km/h.
El sistema de la eBike se puede desconectar de las siguientes
formas:
– Pulse la tecla de encendido/apagado del ordenador de a
bordo.
