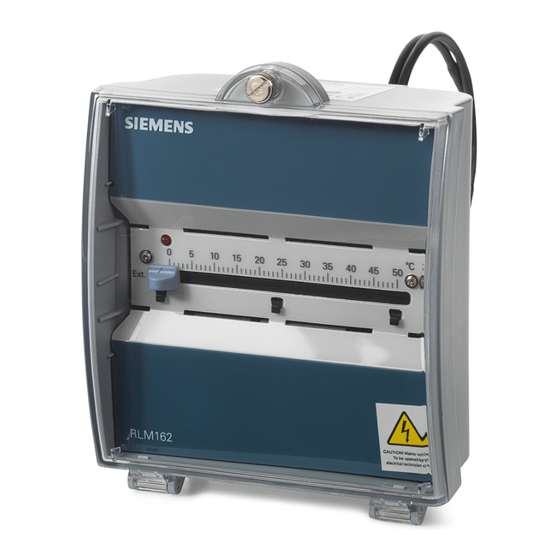

Siemens RLM162 Installation Instructions Manual

Installationsanleitung
de
en Installation Instructions
fr Instructions d'installation
Installationsanvisning
sv
nl Handleiding voor installatie
Istruzioni di montaggio
it
pl Instrukcja montażu
Instrucciones de montaje
es
da Installationsvejledning

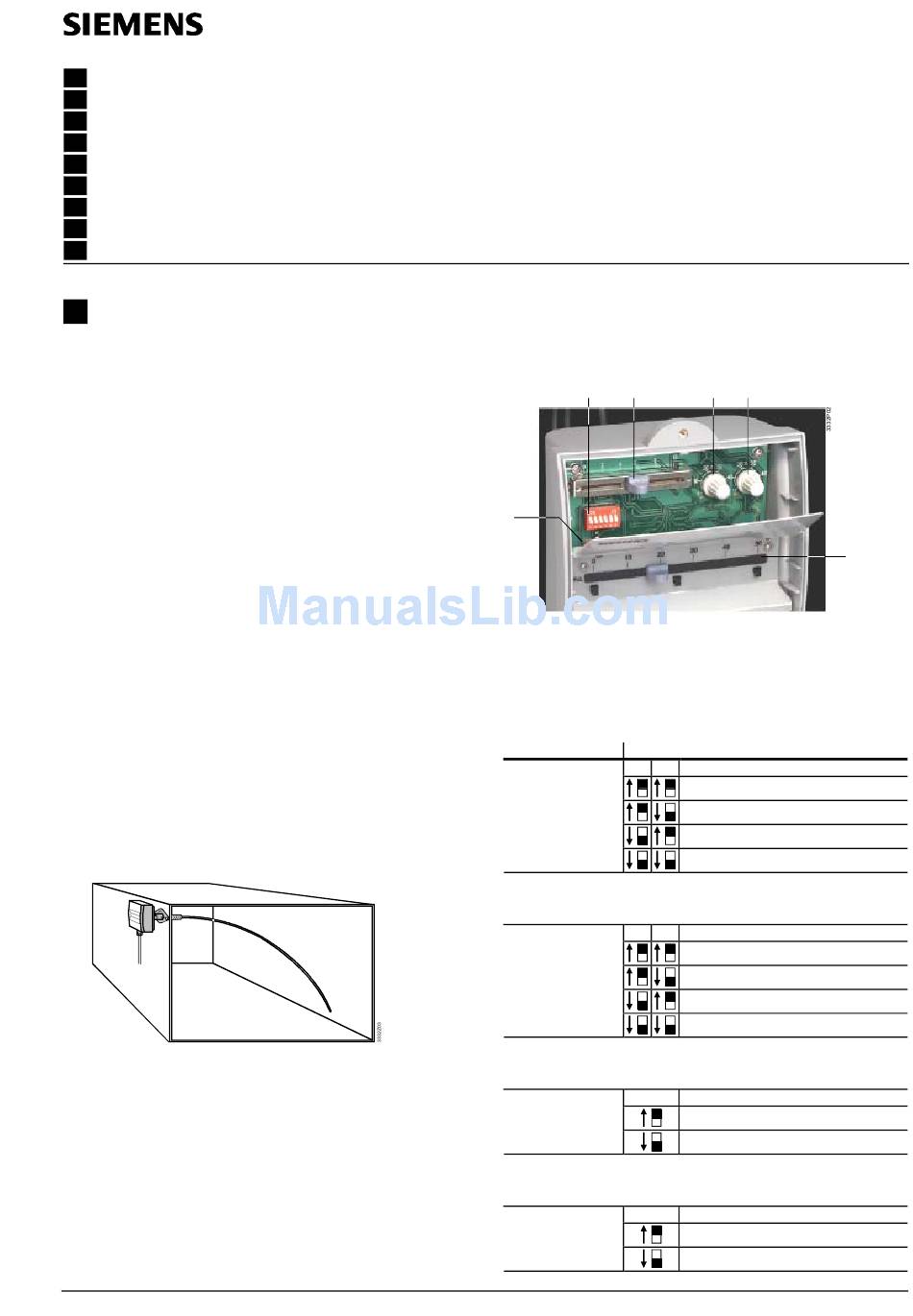

de Deutsch
Montage
Montageort
• Als Ablufttemperaturregler:
Direkt nach dem Luftaustritt aus dem Raum bzw. im
Sammelkanal bei mehreren Luftaustritten. Immer vor
dem Abluftventilator
• Als Zulufttemperaturregler:
Nach dem Zuluftventilator, wenn dieser nach dem letz-
−
ten Luftbehandlungselement angeordnet ist, sonst
Nach dem letzten Luftbehandlungselement mit einem
−
Abstand von 0,5 m
• Als Zulufttemperatur-Minimalbegrenzer:
Möglichst nahe beim Lufteintritt in den Raum
• Als Taupunktregler:
Unmittelbar nach dem Tropfenabscheider des Wäschers
Montieren
Vorgehen:
1. Zuerst Flansch montieren; zum Bohren der Löcher
Massbild beachten
2. Fühlerrute von Hand (niemals mit Werkzeug!) so
biegen, dass sie im montierten Zustand diagonal
durch den Kanal läuft.
Achtung! Die Fühlerrute darf die Kanalwand nicht be-
rühren: Mindestabstand = 50 mm; kleinster zulässiger
Biegeradius = 10 mm
3. Montageflansch montieren
4. Regler auf den Montageflansch schieben und einrasten
Elektrische Installation
• Örtliche Vorschriften für Elektroinstallationen beachten
• Anschlussklemmen sind unter der flexiblen Kunststoff-
abdeckung
• Anschlussklemmen entsprechend den Anlagendoku-
menten verdrahten. Wenn diese fehlen, Anschluss-
schaltpläne in dieser Anleitung beachten
• Zulässige Leitungslängen beachten
• Gerät erst bei der Inbetriebnahme unter Spannung setzen
Siemens Building Technologies
Luftkanaltemperaturregler
Air duct temperature controller
Régulateur de température pour gaine d'air
Kanaltemperaturregulator
Kanaaltemperatuurregelaar
Regolatore temperatura aria da canale
Kanałowy regulator temperatury
Controlador de temperatura de conducto
Luftkanaltemperaturregulator
Einstellungen
1
1
2
3
4
5
6
Wirksinn:
Wo einstellen?
DIP-Switch-Block
Schalter 1 und 2
Regelverhalten und Nachstellzeit:
DIP-Switch-Block,
Schalter 3 und 4
Testbetrieb:
DIP-Switch-Block,
Schalter 5
Aussentemperaturkompensation:
DIP-Switch-Block,
Schalter 6
CE1G3332xx
2 3
LED für Testbetrieb/Normalbetrieb
DIP-Switch-Block
Einstellschieber für Sollwertreduktion bzw. -anhebung
Potentiometer für Schaltpunkt Q13–Q14
Potentiometer für P-Band
Temperatur-Einstellschieber für Soll- bzw. Grenzwert
Was einstellen?
1 2
Heizen und Kühlen in Folge
Zweistufig Heizen
Einstufig Kühlen
Einstufig Heizen
3 4
P
PI, Nachstellzeit = 600 s (SLOW)
PI, Nachstellzeit = 120 s (FAST)
PI, Nachstellzeit = 180 s (MEDIUM)
5
Testbetrieb
Normalbetrieb
6
HIGH
LOW
07.01.2008
G3332xx
RLM162
4 5
6
1/20
