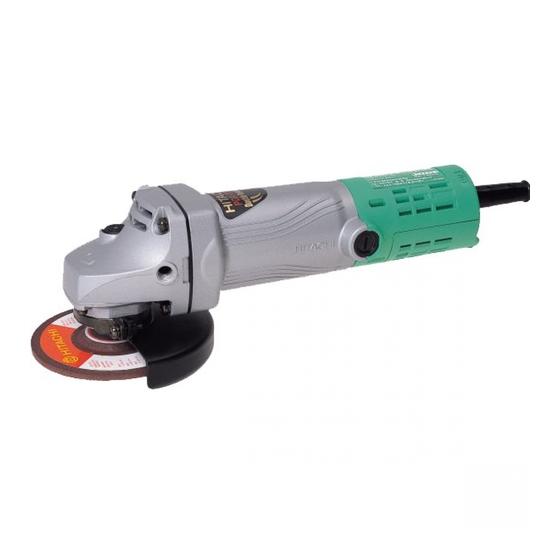

Hitachi PDA-100K Handling Instructions Manual
Hide thumbs
Also See for PDA-100K:
- Technical data and service manual (27 pages) ,
- Handling instructions manual (21 pages) ,
- Handling instructions manual (24 pages)
Related Manuals for Hitachi PDA-100K
Summary of Contents for Hitachi PDA-100K

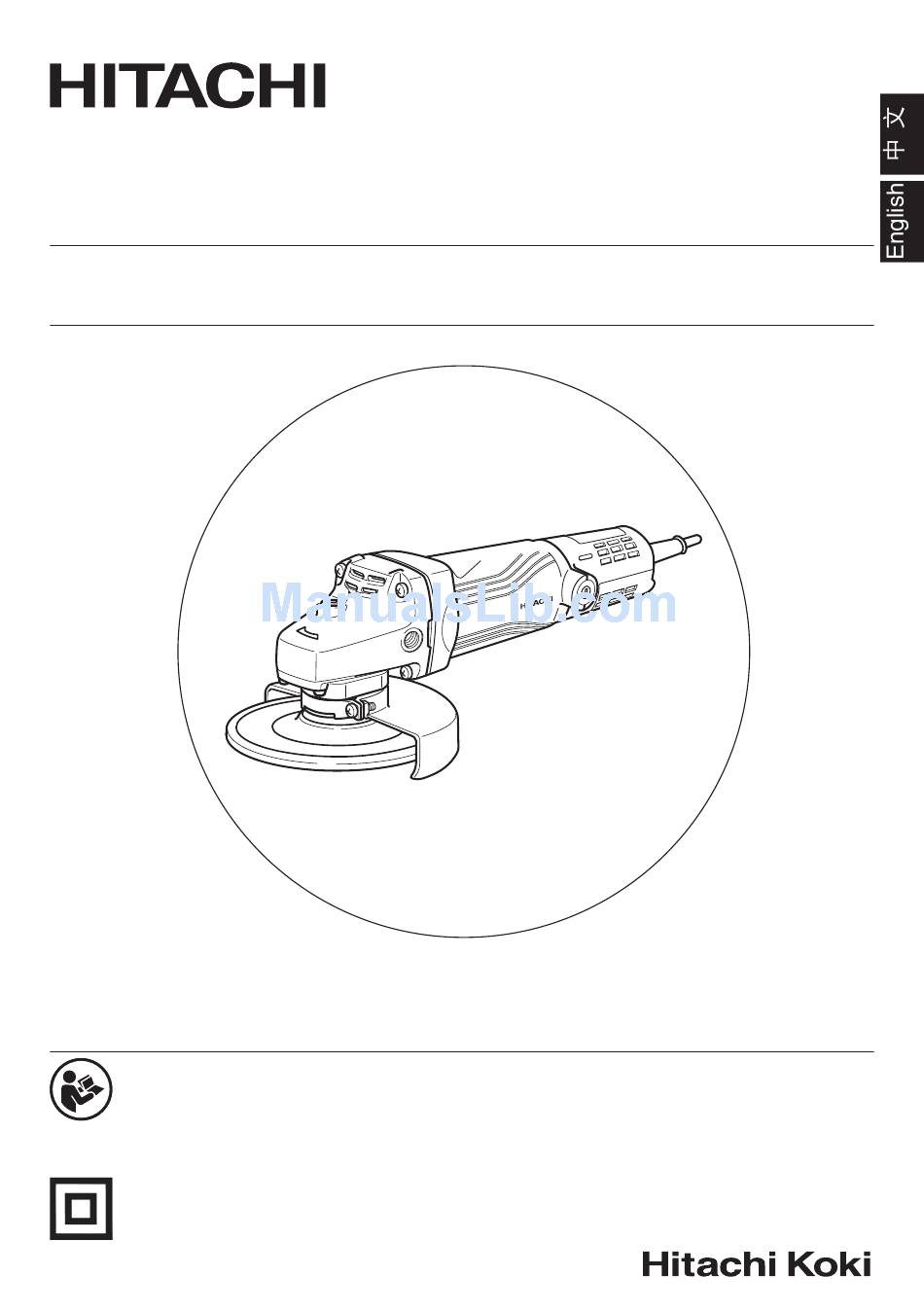

- Page 1 角向磨光机 Disc Grinder PDA-100K 保留备用 Keep for future reference 使用说明书 Handling instructions...
-
Page 2: Table Of Contents
中文 目次 电动工具通用安全警告 ......2 规格...............8 砂磨、砂光或切割操作的通用 标准附件.............8 安全警告.............4 选购附件（分开销售） .........8 反弹和相关警告..........5 用途...............9 对磨削和金刚石砂轮切割操作的 作业之前 ............9 专用安全警告...........6 实用手提角向磨光机的应用....10 对金刚石砂轮切割操作的附加 砂轮的装卸.............11 专用安全警告...........6 安装配选部件的方法.........11 砂光操作的专用安全警告......7 维护和检查.............13 使用角向磨光机时的注意事项....7 维修零部件一览表........14 符号...............7 电动工具通用安全警告 警告！ 阅读所有警告和所有说明。 不遵照以下警告和说明会导致电击、着火和／或严重伤害。 保存所有警告和说明书以备查阅。 在所有下列的警告中术语 “电动工具” 指市电驱动 （有线） 电动工具或电池驱动 （无 线）电动工具。 1) 工作场地的安全 a) 保持工作场地清洁和明亮。... - Page 3 中文 d) 不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电 线远离热源、油、锐边或运动部件。 受损或缠绕的软线会增加电击危险。 e) 当在户外使用电动工具时，使用适合户外使用的外接软线。 适合户外使用的软线将减少电击危险。 f) 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保 护器（ＲＣＤ） 。 使用ＲＣＤ可减小电击危险。 3) 人身安全 a) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到 疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。 在操作电动工具时瞬间的疏忽会导致严重人身伤害。 b) 使用个人防护装置。始终佩戴护目镜。 安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力 防护等装置能减少人身伤害。 c) 防止意外起动。确保开关在连接电源和／或电池盒、拿起或搬运工具时 处于关断位置。 手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危 险。 d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。 遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。 e) 手不要伸展得太长。时刻注意立足点和身体平衡。 这样在意外情况下能很好地控制电动工具。 f) 着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动 部件。 宽松衣服、佩饰或长发可能会卷入运动部件中。 g) 如果提供了与排屑、集尘设备连接用的装置，要确保它们连接完好且使 用得当。...
-
Page 4: 砂磨、砂光或切割操作的通用安全警告
中文 电动工具在未经培训的用户手中是危险的。 e) 保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和 影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。 许多事故由维护不良的电动工具引发。 f) 保持切削刀具锋利和清洁。 保养良好的有锋利切削刃的刀具不易卡住而且容易控制。 g) 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和 工具的刀头等。 将电动工具用于那些与其用途不符的操作可能会导致危险。 5) 维修 a) 将你的电动工具送交专业维修人员，使用同样的备件进行修理。 这样将确保所维修的电动工具的安全性。 注意！ 不可让儿童和体弱人士靠近工作场所。 应将不使用的工具存放在儿童和体弱人士接触不到的地方。 砂磨、砂光或切割操作的通用安全警告 a) 该电动工具是用于实现砂轮机、砂光机或切断工具功能的。阅读随该电动工 具提供的所有安全警告、说明、图解和规定。 不了解以下所列所有说明将导致电击、着火和 / 或严重伤害。 b) 不推荐用该电动工具进行诸如刷光、抛光或切断等操作。 电动工具不按指定的功能去操作，可能会发生危险和引起人身伤害。 c) 不使用非工具制造商推荐和专门设计的附件。 否则该附件可能被装到你的电动工具上，而它不能保证安全操作。 d) 附件的额定速度必须至少等于电动工具上标出的最大速度。 附件以比其额定速度大的速度运转会发生爆裂和飞溅。 e) 附件的外径和厚度必须在电动工具额定能力范围之内。 不正确的附件尺寸不能得到充分防护或控制。 f) 砂轮、法兰盘、靠背垫或任何其他附件的轴孔尺寸必须适合于安装到电动工... -
Page 5: 反弹和相关警告
中文 h) 戴上防护用品。根据适用情况，使用面罩、安全护目镜或安全眼镜。适用时， 戴上防尘面具、听力保护器、手套和能挡小磨料或工件碎片的工作围裙。 眼防护罩必须挡住各种操作产生的飞屑。防尘面具或口罩必须能过滤操作产 生的颗粒。长期暴露在高强度噪声中会引起失聪。 i) 让旁观者与工作区域保持一安全距离。任何进入工作区域的人必须戴上防护 用品。 工件或破损附件的碎片可能会飞出并引起紧靠着操作区域的旁观者的伤害。 切割附件触及带电导线会使电动工具外露的金属零件带电， 并使操作者触电。 j) 当在切割附件有可能切割到暗线或自身电线的场所进行操作时，只能通过绝 缘握持面来握住电动工具。 切割附件碰到一根带电导线可能会使电动工具的外露金属零件带电并使操作 者发生电击危险。 k) 使软线远离旋转的附件。 如果控制不当，软线可能被切断或缠绕，并使得你的手或手臂可能被卷入旋 转附件中。 l) 直到附件完全停止运动才放下电动工具。 旋转的附件可能会抓住表面并拉动电动工具而让你失去对工具的控制。 m) 当携带电动工具时不要开动它。 意外地触及旋转附件可能会缠绕你的衣服而使附件伤害身体。 n) 经常清理电动工具的通风口。 电动机风扇会将灰尘吸进机壳，过多的金属粉末沈积会导致电气危险。 o) 不要在易燃材料附件操作电动工具。 火星可能会点燃这些材料。 p) 不要使用需用冷却液的附件。 用水或其他冷却液可能会导致电腐蚀或电击。 反弹和相关警告 反弹是因卡住或缠绕住的旋转砂轮、靠背垫、钢丝刷或其他附件而产生的突然 反作用力。卡住或缠绕会引起旋转附件的迅速堵转，随之使失控的电动工具在 卡住点产生与附件旋转方向相反的运动。 例如，如果砂轮被工件缠绕或卡住，伸入卡住点的砂轮边缘可能会进入材料表... -
Page 6: 对磨削和金刚石砂轮切割操作的专用安全警告
中文 c) 不要站在发生反弹时电动工具可能移动到的地方。 反弹将在缠绕点驱使工具逆砂轮运动方向运动。 d) 当在尖角、锐边等处作业时要特别小心。避免附件的弹跳和缠绕。 尖角、锐边和弹跳具有缠绕旋转附件的趋势并引起反弹的失控。 e) 不要附装上锯链、木雕刀片或带齿锯片。 这些锯片会产生频繁的反弹和失控。 对磨削和金刚石砂轮切割操作的专用安全警告 a) 只使用所推荐的砂轮型号和为选用砂轮专门设计的护罩。 不是为电动工具设计的砂轮不能充分得到防护，是不安全的。 b) 护罩必须牢固地装在电动工具上，且放置得最具安全性，只有最小的砂轮部 分暴露在操作人面前。 护罩帮助保护操作者免于受到爆裂砂轮碎片和偶然触及砂轮的危险。 c) 砂轮只用作推荐的用途。例如 ： 不要用切割砂轮的侧面进行磨削。 施加到砂轮侧面的力可能会使其碎裂。 d) 始终为所选砂轮选用未损坏的、有恰当规格和形状的砂轮法兰盘。 合适的砂轮法兰盘支承砂轮可以减小砂轮破裂的可能性。切割砂轮的法兰盘 可以不同于砂轮法兰盘。 e) 不要使用从大规格电动工具上用剩的磨损砂轮。 用于大规格电动工具上的砂轮不适于较小规格工具的高速工况并可能会爆 裂。 对金刚石砂轮切割操作的附加专用安全警告 a) 不要“夹”住切割砂轮或施加过大的压力。 不要试图做过深的切割。 给砂轮施加过应力增加了砂轮在切割时的负载，容易缠绕或卡住，增加了反 弹或砂轮爆裂的可能性。 b) 身体不要对着旋转砂轮，也不要站在其后。 当把砂轮从操作者身边的操作点移开时，可能的反弹会使旋转砂轮和电动工 具朝你推来。... -
Page 7: 砂光操作的专用安全警告
中文 f) 当进行“盲切割”进入墙体或其他盲区时要格外小心。 伸出的砂轮可能会割到煤气管或水管，电线或由此引起反弹的物体。 砂光操作的专用安全警告 a) 当砂光时，不要使用超大砂盘纸。选用砂盘纸时应按照制造商的推荐。 超出砂光垫盘的大砂盘纸有撕裂的危险并且会引起缠绕， 砂盘的撕裂或反弹。 使用角向磨光机时的注意事项 1. 没有砂轮防护装置时千万不要使用本角向磨光机。 2. 只能使用容许外缘速度为 72 m/s（4300 m/min）以上的砂轮。 3. 正确使用确保操作安全。 4. 安上标准磨轮。 5. 研磨开始之前应试车。 6. 应远离旋转的磨轮。 7. 严密注意打火花。 8. 不要将旋转的角向磨光机放在地板上在无人照管的情况下离去。 9. 遵守使用说明书规定的磨轮更换步骤。 10. 防止过载操作。 11. 当主轴转动时不要揿下锁定销。 12. 操作时当心周围的人。 符号 警告！ 如下所示的符号用于本机。使用前请务必理解其含意。 阅读所有安全警告和所有指示。... -
Page 8: 标准附件
中文 规格 型式 PDA-100K 电压 220V 输入功率 705 W 额定转速 12000 /min 外径 100 mm 近砂轮尺寸 厚度 4 mm, 6 mm 穴径 16 mm 重量（仅限于本体） 1.5 kg 标准附件 除了主机（1 台）外，产品包中还包括表中所列的附件。 砂轮（人造的树脂黏结的砂轮） 外径 100 mm 厚度 4 mm 穴径 16 mm 扳手... -
Page 9: 作业之前
中文 2. 金刚石砂轮装置 这常用于对混凝土，石头及瓷砖，瓦片等的切割和画痕。 金刚石轮 导轨基座组件 弓形分割型 用途 ○ 用于去除铸品毛刺，飞边等物及抛光各种型号的钢、青铜、铝及铸造品。 ○ 研磨焊接部分或研磨用焊开的部分。 ○ 研磨砖块，大理石等等。 ○ 研磨和切割混凝土，石头，瓦片（用金刚轮） 。 作业之前 1. 电源 确认所使用的电源与工具铭牌上显示的规格是否相符。 2. 电源开关 确认电源开关是否切断。若电源开关接通，则插头插入电源插座时电动工具 将出其不意地立刻转动，从而招致严重事故。 3. 延伸线缆 若作业场所移到离开电源的地点，应使用厚度足够、额定电容的延伸线缆， 并且要尽可能地短些。 4. 确认环境条件 确认工作场地安排在符合规定措施的条件下。当研磨薄钢板时，因工作台的 状态会产生很大的噪音，它是因为研磨钢板引起的。为了消除这种有害的噪 音可在被研磨的材料下放一块橡皮垫。 5. 砂轮保护的安装 务请以一个角度安装轮保护装置， 它将保护操作者的身体免受碎轮片的损伤。 6. 检查锁定销 在打开电源开关之前掀两、三下锁定销，检查锁定销是否被释放。... -
Page 10: 实用手提角向磨光机的应用
中文 试运转的持续时间如下∶ 当更换砂轮时 ....3 分钟以上 当开始日常工作前 ..1 分钟以上 实用手提角向磨光机的应用 1. 因为只用角向磨光机本身的重量研磨是 切实可行的，千万不要把角向磨光机强 压在被研磨的表面上，轻轻地握住角向 磨光机以使它轻轻地和磨削面接触。 15°－30° 2. 研磨时不要利用角向磨光机的整个表面， 如图 1 所示使砂轮倾斜 15° － 30°，只 利用它的表面。 图 1 3. 当用新砂轮装备的角向磨光机向前推行 时（方向 A） ， 可能偶尔地切进所研磨的材料， 这时要立即拉它后退（方向 B） 。 4. 若提供的砂轮（人造树脂黏结的砂轮）的额定粒度级是 A， 粒度尺寸是＃ 36， 因此，它的应用范围涉及面很广，事实证明它最适合于普通钢材的重研磨。... -
Page 11: 砂轮的装卸
中文 砂轮的装卸（图 2） 扳手 注意！ 确认开关已断开并且从电源插座中拔 旋紧 砂轮螺帽 去电源插头以避免严重事故。 凸面 砂轮 (1) 把装置倒置使主轴朝上。 (2) 把垫片装到主轴上。 轮垫圈 (3) 给砂轮的隆起部配装砂轮垫圈。 主轴 (4) 把砂轮螺帽的凸面装到砂轮上并且把 螺帽拧到主轴上。 槽口部分 (5) 如图 2 所示，揿下锁定销防止主轴转 砂轮保护 动。用扳手拧紧砂轮螺帽卡紧磨轮。 装置 锁定销 注意！ 图 2 确认砂轮安装是否牢固。 确认锁定销被解除锁定 ； 可在打开电源开关之前通过揿二、三次锁定销进行 检查。 ○ 砂轮的拆卸和装配相反。 安装配选部件的方法... - Page 12 中文 (1) 使用正确尺寸的金刚石轮（外径 105 mm ； 内径 20 mm） (2) 使用金刚石轮时不要加凉水或且磨削液。 (3) 在切削操作中要牢固地握住工具来控制被材料抵制的工具的倾斜度。 (4) 可使切削深度保持在 2-5 mm 以防 螺丝刀 导轨基座 过热损坏马达。使用适中的切削速 螺丝钉 度以及不要在工具上施加过多的压 力。 支架板 (A) 导轨片 ○ 安装导轨基座组件（图 4） (1) 在砂轮导轨上松开两个小的螺丝钉。 砂轮保护 (2) 在轮导轨和支架板 (A) 之间插入导 装置 轨片，并且上紧两个螺丝钉中的一 个，保证导轨将不会运动。 图...
-
Page 13: 维护和检查
中文 维护和检查 1. 检查砂轮 检查砂轮确无破裂和表面缺隐。 当砂轮外径被磨损 60 mm 时要更换砂轮。 2. 检查安装螺钉 要经常检查安装螺钉是否紧固妥善。若发现螺钉松了，应立即重新扭紧，否 则会导致严重的事故。 3. 电动机的维护 电动机绕线是电动工具的心脏部。应仔细检查有无损伤，是否被油液或水沾 湿。 4. 检查炭刷（图 8） 磨损极限 电动机上的炭刷是一种消耗品，其磨耗程度一 旦超出了 “磨耗极限” ， 电动机将发生障碍。 因此， 磨耗了的炭刷应即更换新件。此外，炭刷必需 5 mm 炭刷号 常保干净状态，这样才能在刷握里自由滑动。 12 mm 5. 炭刷的更换 图 8 用一字形头螺丝刀拆卸刷盖、炭刷就可简单地 取下。 6. -
Page 14: 维修零部件一览表
中文 维修零部件一览表 45 46... - Page 15 中文 项目号 代码号 使用数 备注 项目号 代码号 使用数 备注 949-242 M5×22 ––––––– 949-454 302-086 D4×20 301-944 306-664 D4×40 316-484 “3, 18” 936-551 301-941 999-021 317-820 313-777 628-VVC 628VVC2PS2-L 314-354 316-480 980-063 360-567E 220V-240V 938-307 319-898 959-140 320-677 D4×70 994-273 12 1 340-514E 220V-230V –––––––...
-
Page 16: General Power Tool Safety Warnings
English CONTENTS GENERAL POWER TOOL SAFETY WARNINGS ........16 SAFETY WARNINGS COMMON FOR GRINDING, SANDING OR CUTTING-OFF OPERATIONS ..............18 KICKBACK AND RELATED WARNINGS ............. 20 SAFETY WARNINGS SPECIFIC FOR GRINDING AND DIAMOND WHEEL CUTTING-OFF OPERATIONS ............21 ADDITIONAL SAFETY WARNINGS SPECIFIC FOR DIAMOND WHEEL CUTTING-OFF OPERATIONS ............ - Page 17 English Electrical safety a) Power tool plugs must match the outlet. Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodifi ed plugs and matching outlets will reduce risk of electric shock. b) Avoid body contact with earthed or grounded surfaces, such as pipes, radiators, ranges and refrigerators.
-
Page 18: Safety Warnings Common For Grinding, Sanding Or Cutting-Off Operations
English Use of dust collection can reduce dust-related hazards. Power tool use and care a) Do not force the power tool. Use the correct power tool for your application. The correct power tool will do the job better and safer at the rate for which it was designed. - Page 19 English Operations such as polishing, wire brushing or abrasive cutting-off are not recommended to be performed with this power tool. Operations for which the power tool was not designed may create a hazard and cause personal injury. Do not use accessories which are not specifi cally designed and recommended by the tool man u fac tur er.
-
Page 20: Kickback And Related Warnings
English Never lay the power tool down until the accessory has come to a complete stop. The spinning accessory may grab the surface and pull the power tool out of your control. Do not run the power tool while carrying it at your side. Accidental contact with the spinning accessory could snag your clothing, pulling the accessory into your body. -
Page 21: Safety Warnings Specific For Grinding And Diamond Wheel Cutting-Off Operations
English SAFETY WARNINGS SPECIFIC FOR GRINDING AND DIAMOND WHEEL CUTTING-OFF OPERATIONS Use only wheel types that are recommended for your power tool and the specifi c guard designed for the selected wheel. Wheels for which the power tool was not designed cannot be adequately guarded and are unsafe. -
Page 22: Safety Warnings Specific For Sanding Operations
English wheel. Use extra caution when making a “pocket cut” into existing walls or other blind areas. The protruding wheel may cut gas or water pipes, electrical wiring or objects that can cause kickback. SAFETY WARNINGS SPECIFIC FOR SANDING OPERATIONS Do not use excessively oversized sanding disc paper. -
Page 23: Specifications
English SPECIFICATIONS Model PDA-100K Voltage 220V Power Input 705 W Rated Speed 12,000 /min External dia. 100 mm Wheel size Thickness 4 mm, 6 mm Hole dia. 16 mm Weight (Only main body) 1.5 Kg STANDARD ACCESSORIES In addition to the main unit (1 unit), the package contains the accessories listed in the below. -
Page 24: Applications
English Diamond Wheel Set This is used for cutting and scribing of concrete, stone, tile etc. Diamond Wheel Guide Base Ass’y Segment Type APPLICATIONS Removal of casting fi n and fi nishing of various types of steel, bronze and aluminum ○... -
Page 25: Practical Grinder Applications
English For details, refer to the item “Assembling and Dis as sem bling the depressed center wheel.” Apply a trial run To start grinding work without checking for possible cracks and splits in the depressed center wheel is very dangerous. Prior to start of grinding, direct the grinder in a direction where no one is present, and apply a trial run without fail to confi... -
Page 26: Assembling And Disassembling The Depressed Center Wheel
English If the main unit is ac ci den tal ly bumped or dropped, make a careful check for cracks or splits on the depressed center wheel before further use. Do not press the lock pin when the equipment is turning. Also, do not turn on the ○... - Page 27 English Mounting the 100 mm Sanding Disc. Wrench (see Fig. 3) NOTE Washer nut Tighten Do not use the wheel washer and wheel nut of the depressed center wheel. Convex side Mount the washer, rubber pad and sanding disc onto the spindle. Sanding disc Screw from the washer nut onto the spindle.
-
Page 28: Maintenance And Inspection
English Mounting the Diamond Wheel. (Fig. 5) Wrench ○ NOTE Mounting of the diamond wheel on the Tighten Wheel nut spindle is illustrated in Fig. 5. Note that the wheel washer is reversed from ordinary usage with depressed cen ter Diamond wheel wheel. - Page 29 Repair, modifi cation and inspection of Hitachi Power Tools must be carried out by a Hitachi Authorized Service Center. This Parts List will be helpful if presented with the tool to the Hitachi Authorized Service Center when requesting repair or other maintenance.
-
Page 30: Service Parts List
English SERVICE PARTS LIST 45 46... - Page 31 English Item Item Code No. Remarks Code No. Remarks Used Used 949-242 M5×22 302-086 D4×20 949-454 306-664 D4×40 301-944 936-551 316-484 “3, 18” 999-021 301-941 313-777 317-820 314-354 628-VVC 628VVC2PS2-L 980-063 316-480 938-307 360-567E 220V-240V 959-140 319-898 994-273 320-677 D4×70 –––––––...
- Page 32 服务中心 日立工机商业 （中国） 有限公司 上海市长宁区遵义南路88号协泰中心19B－C 制造商 日立工机 （马来西亚） 有限公司 马来西亚柔佛州士乃第二工业区 编号：C99126824 M 发行日期：2015年9月 马来西亚印刷...
