Samsung 85mm F1.4 ED SSA User Manual

User
Manual

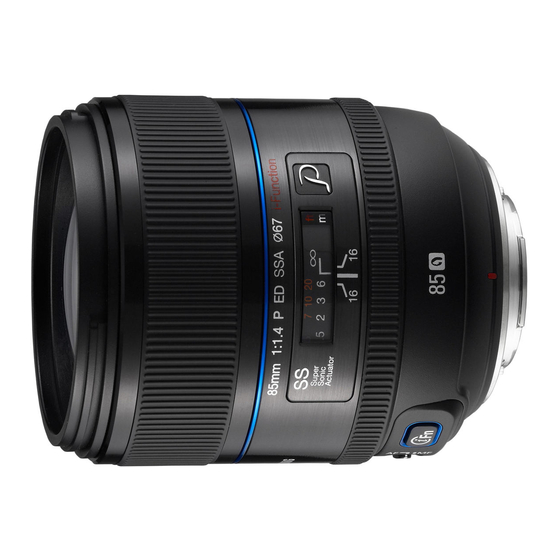

SAMSUNG 85mm F1.4 ED SSA
ENG / SPA / FRE
This User Manual has been specially designed to guide you through the basic functions and features of your device.
Please read the User Manual carefully to ensure safe and correct use.
A
1
2
8
3
4
5
6
B C
E F
English
Before Using This Device
Thank you for purchasing the Samsung Lens. The illustrations used
in this manual may differ from the actual items. Some functions
described in this manual may not be available depending on the
camera model. Update the firmware of the camera body and lens.
Visit www.samsung.com to download the firmware.
Unpacking
Lens, Lens cap, Lens mount cover, Hood, Case, User manual
• Optional Item: Filter
Layouts
(See illustration A)
1 Lens mount index 2 i-Function ring 3 Distance Scale
4 Focus ring 5 Lens hood mount index 6 Lens
7 A/MF, MF switch 8 i-Function button
9 Lens information contacts
Attaching and Removing the Lens
► To attach the lens,
1
Remove the lens cap, lens mount cover, and body cap.
AD68-08132A (1.3)
2
Align the red mark on the lens with the red mark on the
camera body. Then, rotate the lens as shown in the illustration
until it locks into place. (See illustration B)
► To remove the lens, press and hold the lens release button,
and then rotate the lens as shown in the illustration.
9 (See illustration C)
Setting the Focus Method
Set the A/MF, MF switch on the side of the lens to use automatic or
manual focus. (See illustration D)
Using the full-time manual focus: Set the A/MF, MF switch on
the lens to A/MF. You can adjust the focus more precisely by using
both auto focus (AF) and manual focus (MF).
Do not apply excessive force to the front of the lens while the
camera is using auto focus (AF). Doing so may cause the lens
to malfunction.
Using manual focus: Set the A/MF, MF switch to MF. You can
manually adjust the focus by rotating the focus ring.
7
Use the MF Assist function on the camera to aid with manual
focusing. Refer to your camera manual for more details.
D Distance Scale
(See illustration E)
This feature indicates the distance from the camera to the subject.
It helps you to focus easier and more accurately.
Using i-Function
When you press the i-Function button on the lens, you can use
the E mode or Z or adjust some shooting options.
In the E mode, you can select scenes or filter effects that
your camera supports. Z allows you to zoom in on a subject
with less degradation of photo quality than the Digital zoom. This
feature is available only when your camera supports it. i-Scene
mode is available only on some camera models.
1
Rotate the mode dial to P, A, S, M, or i.
2
Press [i-Function] on the lens to select a setting.
G
• Available settings may differ depending on the shooting mode.
Español
Antes de usar este dispositivo
Shooting mode Setting
Setting Shooting mode
i Aperture value
E A, M
Gracias por adquirir la lente Samsung.
P, A, S, M, i Exposure value en el manual del usuario pueden ser diferentes de los elementos
Z P, A, S
reales. Algunas funciones descritas en este manual podrían no estar
White Balance, ISO
Shutter speed S, M P, A, S, M
disponibles según el modelo de la cámara. Actualice el firmware
3
Rotate the i-Function ring on the lens to adjust the setting (or del cuerpo y la lente de la cámara. Visite www.samsung.com para
to change the zoom rate in Z mode). descargar el firmware.
4
Focus and capture the photo. Desembalaje
• To select the items that will appear when you press the
Lente, Tapa de la lente, Tapa de montaje de la lente, Cubierta,
i-Function button on the lens, you can use the iFn Customizing
Funda, Manual del usuario
menu on your camera.
• Elemento opcional: Filtro
• Available scenes or filter effects in the E mode may vary
depending on the camera model.
Diseño
• If you select Z, the photo resolution will vary according
to the zoom rate.
1 Índice de montaje de la lente 2 Dial i-Function
3 Escala de distancia 4 Anillo de enfoque
Using a Lens Hood 5 Índice de montaje de la tapa de la lente 6 Lente
(See illustration F)
7 Interruptor A/MF, MF 8 Botón i-Function
To prevent deterioration of image quality by blocking out 9 Contactos de información de la lente
unnecessary light, use a lens hood.
Colocar y retirar la lente
When you use a flash in situations where the distance between
the subject and the camera is close, the flash light may be partially
► Para colocar la lente
blocked by the lens or a lens hood. To ensure proper lighting,
1
Retire la tapa de la lente, la tapa de montaje de la lente y la
remove the lens hood or adjust the distance between the camera
cubierta del cuerpo.
and subjects.
2
Haga coincidir la marca roja de la lente con la marca roja del
Using a Filter (optional)
cuerpo de la cámara. Luego, gire la lente como se muestra en
(See illustration G)
la ilustración hasta que se ajuste en su sitio.
Before putting a filter on the lens, make sure it is compatible. (Ver ilustración B)
Refer to "Specifications" for compatible filter size.
► Para retirar la lente, mantenga pulsado el botón de
• A filter is a precise optical product. Keep away from dust, dirt, desenganche, y luego gire la lente como se muestra en la
or scratches. Also, do not try to mount two or more filters at the ilustración. (Ver ilustración C)
same time. Doing so may deteriorate the image quality and cause
Establecer el método de enfoque
vignetting (a reduction of an image's brightness or saturation at the
periphery as the viewing angle of the lens is hidden).
Coloque el interruptor A/MF, MF en el lado de la lente para utilizar
• In case of a thick framed filter, the vignetting can occur with a
el enfoque manual o automático. (Ver ilustración D)
wide-angle lens.
Uso del enfoque manual de tiempo completo: Coloque el
interruptor A/MF, MF en el modo A/MF. Puede ajustar el foco de
Specifications
manera más precisa utilizando en enfoque automático y el manual
a la vez.
Lens Name SAMSUNG 85mm F1.4 ED SSA
Focal Length 85 mm
No aplique fuerza excesiva sobre el frente de la lente mientras la
Focal Length in 35 mm
cámara esté utilizando la función de enfoque automático (AF). Esto
130.9 mm
Equivalent
podría afectar el funcionamiento de la lente.
Lens Construction-Elements 10
Uso del enfoque manual: Coloque el interruptor A/MF, MF en el
Lens Construction-Groups
8
modo MF. Puede ajustar el enfoque manualm ente girando el dial
ED Elements 1
de enfoque.
Angle of View 18.8°
Maximum Aperture F1.4 Ajuste la función de Asistencia MF para obtener ayuda con el
Minimum Aperture F22 enfoque manual. Consulte el manual de su cámara para conocer
más detalles.
Number of Diaphragm Blades 9
Minimum Focus Distance 0.82 m
Escala de distancia
Maximum Magnification 0.13X
Lens Hood Included
Esta función indica la distancia entre la cámara y el sujeto. Ayuda
Optical Image Stabilizer
No
a enfocar de modo más fácil y preciso.
Mount Type Samsung NX Mount
Filter Size
67 mm
Uso de i-Function
Max. Diameter 79 mm
Length 92.2 mm
Al pulsar el botón i-Function en la lente, podrá usar el modo
Weight (Lens Only, Approx.) 699 g
E o Z, o ajustar algunas opciones de disparo. En el
Operating Temperature 0–40 °C
modo E, podrá seleccionar escenas o efectos de filtro que
Operating Humidity 5–85 %
la cámara admita. La función Z le permite hacer zoom sobre
un sujeto con una menor degradación de la calidad de la fotografía
Specifications may change without notice for better performance.
que con el zoom digital. Esta función sólo está disponible si la
cámara la admite. El modo i-Scene solamente está disponible en
algunos modelos de la cámara.
State of California Proposition 65 Warning (US only)
1
Gire el selector de modos hasta P, A, S, M o i.
WARNING : This product contains chemicals known to the
State of California to cause cancer and birth defects or other 2
Pulse [i-Function] en la lente para seleccionar una
reproductive harm.
configuración.
• Los ajustes disponibles pueden variar según el modo de
disparo seleccionado.
Modo de disparo
Ajustes
L E i
as ilustraciones usadas
Z P, A, S, M, i
Velocidad del
S, M
obturador
3
Gire el anillo i-Function para seleccionar una opción (o para
modificar el nivel de zoom en el modo Z).
4
Enfoque y capture la fotografía.
• Para seleccionar los elementos que aparecerán al pulsar
el botón i-Function en la lente, puede utilizar el menú
Personalización iFn de la cámara.
(Ver ilustración A) • Las escenas o los efectos de filtro disponibles en el modo
E pueden variar según el modelo de la cámara.
• Si selecciona Z, la resolución de las fotos cambiará
según el nivel de zoom.
Usar la cubierta de lente
Para prevenir que se deteriore la calidad de la imagen bloqueando
la luz innecesaria, utilice una cubierta de la lente.
Si usa el flash en situaciones en las cuales la distancia entre
el objetivo y la cámara es corta, la luz del flash podría verse
bloqueada parcialmente por la lente o la tapa de la lente. Para
garantizar la iluminación correcta, retire la tapa de la lente o ajuste
la distancia entre la cámara y los objetivos.
Usar un filtro (opcional)
Antes de colocar el filtro en la lente, asegúrese de que sea
compatible. Consulte „Especificaciones" para ver los tamaños de
filtro compatibles.
• El filtro es un producto óptico preciso. Manténgalo lejos del
polvo, la suciedad o los arañazos. No intente montar dos o más
filtros al mismo tiempo. Si lo hace podría deteriorar la calidad
de la imagen y provocar un efecto de viñeta (la reducción del
brillo o la saturación de una imagen en la periferia, ocultando el
ángulo de visión del lente).
• En el caso de filtros de marco fino, el efecto viñeta se puede
producir con una lente de gran ángulo.
Especificaciones
Nombre de la lente
Distancia focal
Distancia focal en
equivalente a 35 mm
Construcción de la lente -
Elementos
Construcción de la lente -
Grupos
Elementos ED
(Ver ilustración E)
Vista angular
Apertura máxima
Apertura mínima
Número de láminas del
diafragma
Distancia mínima de enfoque
Amplificación máxima
Cubierta de la lente
Estabilizador de imagen
óptica
Tipo de montaje
Tamaño del filtro
Diámetro máximo
Distancia
Peso (Sólo lentes, Aprox.)
Temperatura de
funcionamiento
Humedad de funcionamiento
Las especificaciones pueden cambiar sin aviso previo para un
mejor rendimiento.
Ajustes
Modo de disparo
Valor de apertura
A, M
Valor de
P, A, S
exposición
Balance de
P, A, S, M
blancos, ISO
(Ver ilustración F)
(Ver ilustración G)
SAMSUNG 85mm F1.4 ED SSA
85 mm
130,9 mm
10
8
1
18,8°
F1.4
F22
9
0,82 m
0,13X
Incluida
No
Montaje Samsung NX
67 mm
79 mm
92,2 mm
699 g
0–40 °C
5–85%
