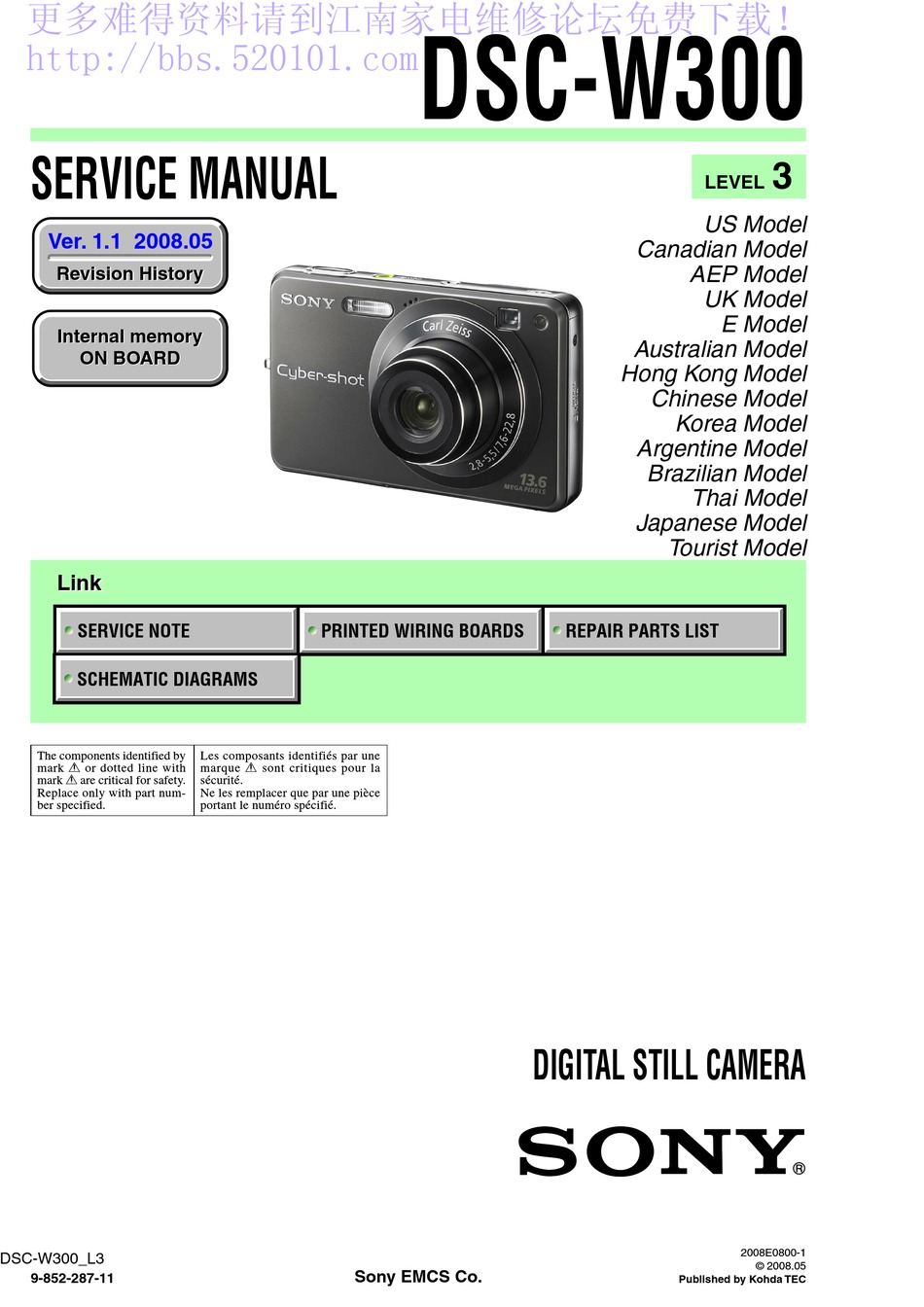

SERVICE MANUAL
Ver. 1.1 2008.05
Revision History
Revision History
Internal memory
Internal memory
ON BOARD
ON BOARD
Link
Link
SERVICE NOTE
SCHEMATIC DIAGRAMS
The components identified by
mark 0 or dotted line with
mark 0 are critical for safety.
Replace only with part num-
ber specified.
DSC-W300_L3
9-852-287-11
38A36EBFB138AD30AF7CDFBE95492E0EB649B0CD9A0161F7F7121BC5C5C21DAB458E9772B1F5BDEF
PRINTED WIRING BOARDS
Les composants identifiés par une
marque 0 sont critiques pour la
sécurité.
Ne les remplacer que par une pièce
portant le numéro spécifié.
Sony EMCS Co.
DSC-W300
REPAIR PARTS LIST
DIGITAL STILL CAMERA
3
LEVEL
US Model
Canadian Model
AEP Model
UK Model
E Model
Australian Model
Hong Kong Model
Chinese Model
Korea Model
Argentine Model
Brazilian Model
Thai Model
Japanese Model
Tourist Model
2008E0800-1
© 2008.05
Published by Kohda TEC

Advertisement

Table of Contents
loading

Related Manuals for Sony DSC-W300

Summary of Contents for Sony DSC-W300

  • Page 1 0 are critical for safety. sécurité. Replace only with part num- Ne les remplacer que par une pièce ber specified. portant le numéro spécifié. DIGITAL STILL CAMERA 2008E0800-1 DSC-W300_L3 © 2008.05 Sony EMCS Co. 9-852-287-11 Published by Kohda TEC 38A36EBFB138AD30AF7CDFBE95492E0EB649B0CD9A0161F7F7121BC5C5C21DAB458E9772B1F5BDEF...

  • Page 2: Safety Check-Out

    CRITIQUES POUR LA SÉCURITÉ DE FONCTIONNEMENT. NE COMPONENTS WITH SONY PARTS WHOSE PART NUMBERS REMPLACER CES COMPOSANTS QUE PAR DES PIÈSES SONY APPEAR AS SHOWN IN THIS MANUAL OR IN SUPPLEMENTS DONT LES NUMÉROS SONT DONNÉS DANS CE MANUEL OU PUBLISHED BY SONY.
  • Page 3 更多难得资料请到江南家电维修论坛免费下载！ http://bbs.520101.com ENGLISH JAPANESE ENGLISH JAPANESE 注意 電池の交換は，正しく行わないと破裂する恐れがあり ます。電池を交換する場合には必ず同じ型名の電池 又は同等品と交換してください。 サービス，点検時には次のことにご注意下さい。 1. 注意事項をお守りください。 6. フレキシブルプリント基板の取扱いについて サービスのとき特に注意を要する個所については， • コテ先温度を270℃前後にして行なって下さい。 キャビネット，シャーシ，部品などにラベルや捺印で • 同一パターンに何度もコテ先を当てないで下さい。 注意事項を表示しています。これらの注意書き及び取 （３回以内） 扱説明書等の注意事項を必ずお守り下さい。 • パターンに力が加わらないよう注意して下さい。 2. 指定部品のご使用を 7. 無鉛半田について セットの部品は難燃性や耐電圧など安全上の特性を 無鉛半田を使用している基板には，無鉛（Lead Free）を 持ったものとなっています。従って交換部品は，使用 意味するレッドフリーマークがプリントされています。 されていたものと同じ特性の部品を使用して下さい。 （注意：基板サイズによっては，無鉛半田を使用して 特に回路図，部品表に0印で指定されている安全上重要 いてもレッドフリーマークがプリントされて な部品は必ず指定のものをご使用下さい。 いないものがあります） 3.
  • Page 4 更多难得资料请到江南家电维修论坛免费下载！ http://bbs.520101.com ENGLISH JAPANESE ENGLISH JAPANESE 1. SERVICE NOTE 1-4. METHOD FOR COPYING OR ERASING THE DATA IN INTERNAL MEMORY The data can be copied/erased by the operations on the HOME screen. (When erasing the data, execute formatting the internal memory.) Note 1: When replacing the SY-199 board, erase the data in internal memory of the board before replacement.

  • Page 5: How To Write Data To Internal Memory

    To change the setting, use the write enable tool “WriteEnableTool.exe”. Data writing method Connect the PC to the camera (USB mode: Mass Storage), and switch the driver to the “Sony Seus USB Driver”. Start the Write Enable Tool and the SeusEX.

  • Page 6: Service Note

    更多难得资料请到江南家电维修论坛免费下载！ http://bbs.520101.com ENGLISH JAPANESE ENGLISH JAPANESE 1. SERVICE NOTE 1-4. 内蔵メモリのデータコピーおよび消去方法 内蔵メモリのデータコピーまたは消去はホーム画面の操作から実行可能です。（消去する場合は内蔵メモリの初期化を行いま す。） Note1： SY-199基板交換の際は，基板交換前に内蔵メモリのデータを消去して下さい。 Note2： SY-199基板交換の際は，基板交換後に内蔵メモリのフォーマットおよび初期化を実行して下さい。 内蔵メモリのコピー方法 コピー 内蔵メモリーに記録した画像を、 “メモリースティック デュオ” に一括コピーします。 充分な空き容量のある “メモリースティックデュオ” を本体に入れる。 コントロールボタンの で ［コピー］ を選び、 中央の を押す。 「内蔵メモリーのデータがすべてコピーされます」 というメッセージが表示される。 で ［実行］ を選び、 中央の を押す。 コピーが実行される。 コピーを中止するには...
  • Page 7 更多难得资料请到江南家电维修论坛免费下载！ http://bbs.520101.com ENGLISH JAPANESE ENGLISH JAPANESE 1-5. 内蔵メモリへデータを書き戻す方法 通常は，PCからカメラの内蔵メモリへデータを書き込むことはできない設定になっています。 基板交換後などに，内蔵メモリへデータを書き戻す場合には，この設定を一時的に変更する必要があります。 設定の変更には，書き込み許可ツール（WriteEnableTool.exe）を使用します。 書き戻し方法 カメラとPCをマスストレージ接続し，ドライバを"Sony Seus USB Driver"に切り替える。 書き込み許可ツールとSeusEXを起動する。 書き込み許可ツールの[Activate Write Enable Mode]ボタンをクリックする。 設定の変更が終了すると，次のメッセージが表示されます。 ドライバを元に戻して、カメラとPCをマスストレージ接続する。 PCに読み出しておいたデータをカメラの内蔵メモリに書き込む。 カメラとPCの接続を解除し，カメラの電源をOFFにする。 注意： カメラの電源をOFFにすることにより，書き込み許可の設定が解除されます。 DSC-W300_L3 1-8E 38A36EBFB138AD30AF7CDFBE95492E0EB649B0CD9A0161F7F7121BC5C5C21DAB458E9772B1F5BDEF...

  • Page 8: Schematic Diagrams

    更多难得资料请到江南家电维修论坛免费下载！ http://bbs.520101.com 4-2. SCHEMATIC DIAGRAMS Link Link SY-199 BOARD (6/10) CD-734 FLEXIBLE BOARD (CCD IMAGER) (CCD SIGNAL PROCESS) SY-199 BOARD (1/10) SY-199 BOARD (7/10) (LENS DRIVE) (DC/DC CONVERTER, FRONT CONTROL) SY-199 BOARD (2/10) SY-199 BOARD (8/10) (OIS DRIVE) (BATTERY DETECTOR, CLOCK GENERATOR) SY-199 BOARD (3/10) (CPU, CAMERA DSP, AV SY-199 BOARD (9/10) (AUDIO/VIDEO AMP) SIGNAL PROCESS, LENS CONTROL, MODE CONTROL)

  • Page 9: This Note Is Common For Schematic Diagrams

    更多难得资料请到江南家电维修论坛免费下载！ http://bbs.520101.com 4-2. SCHEMATIC DIAGRAMS ENGLISH JAPANESE 4-2. SCHEMATIC DIAGRAMS ENGLISH JAPANESE 4. PRINTED WIRING BOARDS AND SCHEMATIC DIAGRAMS 4-2. SCHEMATIC DIAGRAMS (ENGLISH) THIS NOTE IS COMMON FOR SCHEMATIC DIAGRAMS (In addition to this, the necessary note is printed in each block) (For schematic diagrams) 1.
  • Page 10 更多难得资料请到江南家电维修论坛免费下载！ http://bbs.520101.com 4-2. SCHEMATIC DIAGRAMS ENGLISH JAPANESE 4-2. SCHEMATIC DIAGRAMS ENGLISH JAPANESE (JAPANESE) 回路図共通ノート （他に必要なノートは各ブロックに記載してあります） 【回路図ノート】 1. 接続図 ・ケミコン，タンタルを除くコンデンサで，耐圧50V以下のもの パターンボックス カラーバーチャート はその耐圧を省略。単位はすべてμF（pはpF）。 Pattern box PTB-450 For PTB-450: ・チップ抵抗で指示のないものは，1／10W以下。 J-6020-250-A J-6082-200-A kΩ＝1000Ω，MΩ＝1000kΩ ・チップ部品交換時の注意 For PTB-1450: Small pattern box J-6082-559-A PTB-1450 取り外した部品は再使用せず，未使用の部品をご使用くださ J-6082-557-A い。...
  • Page 11 更多难得资料请到江南家电维修论坛免费下载！ http://bbs.520101.com LND145 HGND LND144 LND143 HGND LND142 LND141 HGND LND140 HGND LND139 VGND LND138 CSUB LND137 CONT LND136 VOG2 LND135 VOG2 VOG1 LND134 VOG1 C009 LND133 0.1u LND132 LND131 VGND LND130 CAM_VL_CD 24 25 26 27 28 29 30 31 32 33 34 35 36 LND129 VGND...
  • Page 12 更多难得资料请到江南家电维修论坛免费下载！ http://bbs.520101.com • Refer to page 4-2 (English), 4-3 (Japanese) for mark 0. F001 ACV_UNREG (0.8A/32V) ACV_UNREG ST_UNREG REG_GND Q002 FDW2508PB SWITCH F002 (2A/32V) R004 470k D003 MAZS120G08S0 BATT_UNREG R001 EVER 470k C001 REG_GND Q001 CAM_3.5V LSK3541FS8T2L SWITCH MS_VCC R002 L006 A_3.1V D001...
  • Page 13 更多难得资料请到江南家电维修论坛免费下载！ http://bbs.520101.com D_3.1V D_3.1V XCS_IC_201 CL203 XDD_SYS_RST XRESET P144_SOA0 IC_203_1_SI IC201 UPD79F0043FC-402-2N1-E2-A D_3.1V FLMD0 P143_SIA0 IC_203_1_SO BATTERY DETECTOR P142_XSCKA0 XIC_203_1_SCK P14_RXD6 AVREF ANIO_P20 TXRX BATT_SIG P30_INTP1 C3 D3 E3 A4 B4 C4 C205 C209 0.1u REG_GND IC202 R205 D_1.85V AK8150CU-L CLOCK GENERATOR R207 D_1.85V...
  • Page 14 更多难得资料请到江南家电维修论坛免费下载！ http://bbs.520101.com Note: IC203 is not supplied, but this is included in SY-199 complete board(service). IC203 (1/5) IC203 (2/5) PRX765105A PRX765105A CPU, CAMERA DSP, AV SIGNAL PROCESS, CPU, CAMERA DSP, AV SIGNAL PROCESS, LENS CONTROL, MODE CONTROL LENS CONTROL, MODE CONTROL D_3.1V IOVDD GPS_14...
  • Page 15 更多难得资料请到江南家电维修论坛免费下载！ http://bbs.520101.com Note: IC203 is not supplied, but this is A_3.1V IC203 (4/5) included in SY-199 complete board(service). PRX765105A CPU, CAMERA DSP, AV SIGNAL PROCESS, LENS CONTROL, MODE CONTROL IC203 (3/5) C246 A_3.1V PRX765105A CPU, CAMERA DSP, AV SIGNAL PROCESS, A_3.1V MODE_DIAL1 AC15...
  • Page 16 更多难得资料请到江南家电维修论坛免费下载！ http://bbs.520101.com CPU, CAMERA DSP, AV SIGNAL PROCESS, DDR_1.8V_IO IC203 (5/5) PRX765105A LENS CONTROL, MODE CONTROL Note: IC203 is not supplied, but this is DDR_1.8V R240 FB282 included in SY-199 complete board(service). DDR_1.8V VDDQ DDR_VDD D_1.85V C287 VDDQ DDR_VDD C288 C283 D_1.85V_IO DDR_VDD...
  • Page 17 更多难得资料请到江南家电维修论坛免费下载！ http://bbs.520101.com CL330 CA_FD CL331 CA_HD IC_202_TG_CLK D301 XDD_SYS_RST R302 1SS400TE-61 C302 0.1u CL332 XCS_FE CL333 XIC_203_3_SCK C303 C308 R355 CL334 R356 120k 10.2 0.0022u IC_203_3_SO 100k CL335 R354 CL327 IC_203_3_SI CL336 XCS_TG Q302 DTC144EMFS6T2L SWITCH CN301 HGND R385 R369 CA_AD13 HGND CA_AD13...
  • Page 18 更多难得资料请到江南家电维修论坛免费下载！ http://bbs.520101.com REG_GND D_3.1V D_3.1V Q401 RN2110ACT(TL3SONY) SWITCH CN402 IRIS4_- ø4(-) IRIS4_+ ø4(+) R418 ND_+ ND(+) ND_- ND(-) SHUTTER_- SHUTTER(-) SHUTTER(-) SHUTTER_+ SHUTTER(+) XZM_RST_LED SHUTTER(+) PITCH+ PITCH+ XZM_FG_LED PITCH+ XFC_RST_LED ZM_SENS_1ST YAW_HALL_BIAS+ YAW_HALLBAIS+ LENS_TEMP YAW_HALL_BIAS- YAW_HALLBAIS- ZM_DC_FG_1B YAW_HALL_- YAW_HALL- ZM_DC_FG_1A YAW_HALL_+ YAW_HALL+ FC_SENS...
  • Page 19 更多难得资料请到江南家电维修论坛免费下载！ http://bbs.520101.com D_3.1V D_3.1V D_1.5V XDD_SYS_RST XDD_SYS_RST CA_FD CA_FD XCS_IC_503 XCS_IC_503 XIC_203_0_SCK XIC_203_0_SCK IC_203_0_SI IC_203_0_SI IC_203_0_SO IC_203_0_SO CLK_IC_503 CLK_IC_503 R511 XIC_203_IC_503_RST XIC_203_IC_503_RST C512 D_1.5V C554 C508 0.1u REG_GND R537 R540 C559 R547 0.33U C531 C535 0.1u 0.047u R517 100k Vref R529 R528 R543...
  • Page 20 更多难得资料请到江南家电维修论坛免费下载！ http://bbs.520101.com R608 IC_203_AUIN C615 M_5.0V C610 M_5.0V 0.022u REG_GND C608 C616 C611 0.1u R605 470k R607 REG_GND 1800 (MIC_GND) MIC_SIG C612 R604 0.022u C614 0.022u F6 E6 D4 D6 D5 C6 C5 B6 B5 IC604 C606 RP103K281D 0.1u 2.8V REG A_3.1V AU_AVCC IC_203_AUOUT...
  • Page 21 更多难得资料请到江南家电维修论坛免费下载！ http://bbs.520101.com CN704 REG_GND ACV_GND CN706 ACV_GND BATT_UNREG ACV_GND CN705 BATT_UNREG ACV_GND VCOM BATT_UNREG ACV_GND BATT_UNREG REG_GND REG_GND C721 R723 C707 VDDL_CTL 0.1u 1500 BATT_UNREG IC_203_PBOUT IC_203_PBOUT XDD_SYS_RST XRESET BATT_UNREG REG_GND REG_GND XCS_PANEL BATT_UNREG IC_203_PROUT IC_203_PROUT IC_203_2_SO BATT_UNREG BATT_UNREG REG_GND REG_GND XIC_203_2_SCK SCLK...

  • Page 22: Printed Wiring Boards

    更多难得资料请到江南家电维修论坛免费下载！ http://bbs.520101.com 4-3. PRINTED WIRING BOARDS Link Link CD-734 FLEXIBLE BOARD SY-199 BOARD COMMON NOTE FOR PRINTED WIRING BOARDS DSC-W300_L3 38A36EBFB138AD30AF7CDFBE95492E0EB649B0CD9A0161F7F7121BC5C5C21DAB458E9772B1F5BDEF...

  • Page 23: This Note Is Common For Printed Wiring Boards

    更多难得资料请到江南家电维修论坛免费下载！ http://bbs.520101.com 4-3. PRINTED WIRING BOARDS 4-3. PRINTED WIRING BOARDS 4-3. PRINTED WIRING BOARDS (ENGLISH) THIS NOTE IS COMMON FOR PRINTED WIRING BOARDS • : Uses unleaded solder. • Chip parts. Transistor Diode • : Circuit board : Flexible board Pattern from the side which enables seeing.
  • Page 24 更多难得资料请到江南家电维修论坛免费下载！ http://bbs.520101.com CD-734 (2 layers) : Uses unleaded solder. CD-734 FLEXIBLE BOARD Note: IC003 (CCD imager) and CD-734 flexible board are not supplied, but they are included in CCD block assy. C009 IC003 LND101 LND102 LND103 LND104 LND105 LND106 LND107 LND108 LND109 LND110...
  • Page 25 更多难得资料请到江南家电维修论坛免费下载！ http://bbs.520101.com SY-199 (8 layers) : Uses unleaded solder. SY-199 BOARD (SIDE B) SY-199 BOARD (SIDE A) C616 M_5.0V R353 C618 C024 C027 C022 R607 R352 R604 D704 C617 C614 R005 R611 C305 C612 L004 CN706 Q704 R301 C025 F002 C349 R006 C720...

  • Page 26: Repair Parts List

    更多难得资料请到江南家电维修论坛免费下载！ http://bbs.520101.com 5. REPAIR PARTS LIST (ENGLISH) When indicating parts by reference number, NOTE: please include the board name. • -XX, -X mean standardized parts, so they may have some differences from the original one. The components identified by mark 0 or •...

  • Page 27: Electrical Parts List

    更多难得资料请到江南家电维修论坛免费下载！ http://bbs.520101.com CD-734 5-2. ELECTRICAL PARTS LIST Ref. No. Part No. Description Ref. No. Part No. Description A-1541-989-A CCD BLOCK ASSY (Note) (Not supplied) CD-734 FLEXIBLE BOARD ********************* (IC003 (CCD imager) and CD-734 flexible complete board are not supplied, but they are included in CCD block assy.) <...
  • Page 28 更多难得资料请到江南家电维修论坛免费下载！ http://bbs.520101.com SY-199 Ref. No. Part No. Description Ref. No. Part No. Description * C212 1-112-716-11 CERAMIC CHIP 0.1uF 6.3V A-1543-570-A SY-199 BOARD, COMPLETE (SERVICE) C213 1-125-777-11 CERAMIC CHIP 0.1uF ********************** (IC203 is not supplied, but this is included in SY-199 complete board * C214 1-112-716-11 CERAMIC CHIP 0.1uF...
  • Page 29 更多难得资料请到江南家电维修论坛免费下载！ http://bbs.520101.com SY-199 Ref. No. Part No. Description Ref. No. Part No. Description C528 1-165-989-11 CERAMIC CHIP 10uF 6.3V C325 1-107-826-11 CERAMIC CHIP 0.1uF C326 1-164-937-11 CERAMIC CHIP 0.001uF C530 1-119-923-11 CERAMIC CHIP 0.047uF * C328 1-112-716-11 CERAMIC CHIP 0.1uF 6.3V C329 1-100-505-11 CERAMIC CHIP...
  • Page 30 更多难得资料请到江南家电维修论坛免费下载！ http://bbs.520101.com SY-199 Ref. No. Part No. Description Ref. No. Part No. Description < COIL > * CN704 1-821-503-11 CONNECTOR, FPC (ZIF) 39P CN705 1-821-500-11 CONNECTOR, FPC (ZIF) 45P * L001 1-457-566-11 CHOKE COIL, 4.3uH CN706 1-821-500-11 CONNECTOR, FPC (ZIF) 45P * L002 1-457-654-21 COIL, CHOKE 4.7uH...
  • Page 31 更多难得资料请到江南家电维修论坛免费下载！ http://bbs.520101.com SY-199 Ref. No. Part No. Description Ref. No. Part No. Description R355 1-218-978-11 RES, CHIP 120K 1/16W R072 1-240-707-11 METAL CHIP 1/20W R205 1-218-929-11 RES-CHIP 1/16W R356 1-240-718-11 METAL CHIP 100K 1/20W R363 1-208-947-11 RES, CHIP 330K 0.5% 1/16W R207 1-218-990-11 SHORT CHIP...
  • Page 32 更多难得资料请到江南家电维修论坛免费下载！ http://bbs.520101.com SY-199 Ref. No. Part No. Description Ref. No. Part No. Description R607 1-240-698-91 METAL CHIP 1.8K 1/20W R608 1-694-535-11 SHORT CHIP R611 1-240-705-11 METAL CHIP 6.8K 1/20W R707 1-240-695-11 METAL CHIP 1/20W R708 1-694-535-11 SHORT CHIP R712 1-218-990-11 SHORT CHIP R714 1-218-990-11 SHORT CHIP R717...
  • Page 33 : Tourist model : Korea model : Korea model : North European model : North European model TW : Taiwan model : Thai model TW : Taiwan model 2008E0800-1 DSC-W300_L3 ©2008.05 Sony EMCS Co. 9-852-287-82 Published by Kohda TEC 38A36EBFB138AD30AF7CDFBE95492E0EB649B0CD9A0161F7F7121BC5C5C21DAB458E9772B1F5BDEF...
  • Page 34 更多难得资料请到江南家电维修论坛免费下载！ Reverse 985228712.pdf http://bbs.520101.com Revision History S.M. Rev. Ver. Date History Contents issued 2008.03 Official Release — — 2008.05 Supplement-1 • Addition of Thai model (DI08-077) DSC-W300_L3 38A36EBFB138AD30AF7CDFBE95492E0EB649B0CD9A0161F7F7121BC5C5C21DAB458E9772B1F5BDEF...
