PREPARANDOSE PARA LA INSTALACIÓN
• Desembale la superficie de cocción y lea las Instrucciones
de Instalación a fin de entender las dimensiones
necesarias requeridas para la mesada y su ubicación,
el espacio entre la superficie de cocción y el extremo
frontal de la mesada, y los despejes necesarios con los
gabinetes y paredes. El ancho del espacio requerido
para el sistema de ventilación se muestra en la página 4.
Confirme que haya suficiente espacio entre un lado y otro
para contar con los espacios y despejes necesarios para
la superficie de cocción.
• Utilizando las siguientes ilustraciones y tomando las
medidas de la superficie de cocción para establecer
la dimensión A, confirme que haya suficiente espacio
entre el frente y la parte trasera (dimensión B) para
colocar tanto la superficie de cocción como el sistema
de ventilación. Observe que el extremo trasero de la
superficie de cocción se superpondrá con la superficie
frontal del sistema de ventilación (consulte la Página 5).
Cabeza del tornillo
Frente del recorte
en la mesada
12
Preparación para la instalación
Extremo
frontal de
la superficie
de cocción
C
La dimensión C está definida en las Instrucciones
de Instalación de la superficie de cocción
Extremo frontal Frente del recorte
de la mesada en la mesada
A es la dimensión desde la cabeza del tornillo en la superficie frontal de la base de la superficie
de cocción hasta el extremo trasero de la superficie de cocción. Si no puede encontrar la dimensión
Superficie de cocción
Máx. de 4 1/2"
Vista Lateral: Ventilación Instalada
• De ser necesario más espacio para la mesada, consulte
la sección de Soluciones Creativas en la página 8.
• Utilizando las ilustraciones en las páginas 5 y 7 y
tomando las medidas del sistema de ventilación y la
ubicación de la salida de la ventilación, confirme los
espacios necesarios dentro del gabinete, la dirección
del escape de la ventilación, y la alineación del escape
de la ventilación con el conducto. De ser necesario
para el despeje o la alineación del enlace del conducto,
reposicione la ubicación de la superficie de cocción, o
modifique la ubicación de los muebles, o la tubería. Un
kit de calefactor remoto JXR867 está disponible para
mover el ensamble del calefactor fuera del área de los
gabinetes.
• Confirme que los receptáculos eléctricos y las tuberías de
gas estén correctamente ubicadas, y vuelva a ubicar las
mismas de ser necesario.

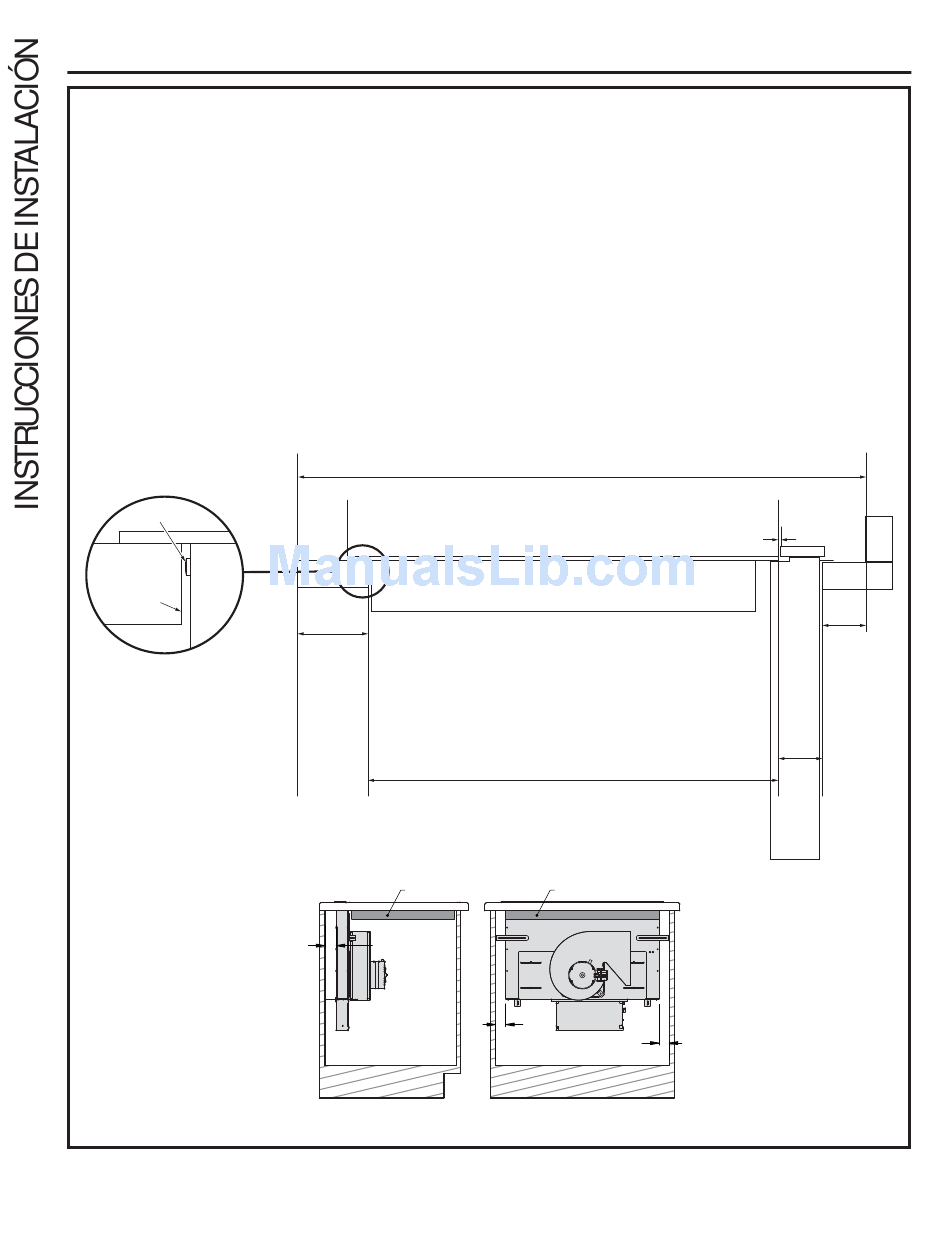

B
B es la dimensión mínima de la parte
plana de la mesada que es necesaria
SUPERFICIE DE COCCIÓN
A
A en las instrucciones de instalación de la superficie de cocción, entonces deberá medirla.
La profundidad del recorte es A + 2 1/8"
La profundidad mínima de la mesada es B = A + C + 2.5"
Superficie de cocción
Máx.
de 5 1/2"
de 5 1/2"
Vista Frontal: Ventilación Instalada
Extremo trasero de
la superficie de cocción
Mínimo de 1/8"
D
Máx.
V
e
n
t
i
l
a
c
i
ó
n
Mínimo
d
de 3/8"
e
A
i
r
e
e
s
c
e
n
d
e
n
t
e
2 1/8"
Parte Trasera
del Recorte
en la mesada
